Les tourelles vintage


pancho61
 Share

Recommended Posts

Bonsoir a tous,



Après avoir vadrouillé beaucoup de temps sur les sites et collectaient quelques infos, je voulais tenter de lister les différentes tourelles qui ont été produite sur la période 1950 => 1980 par les constructeurs. La liste est exhaustive et si des personnes souhaitent en rajouter n'hésitez pas!!



La liste sera par fabricant.

Bonne lecture 😁



VIXEN



- Tourelle miroir quatre positions, la sortie scope est au pas pour les schmidts cassegrain. Tourelle bien construite tout métal, les adaptateurs peuvent être changé pour le coulant 24.5mm. On peut la trouver sous différentes marques Vixen, Celestron, Meade.



i-img600x400-1636096169otjytf173934.jpg.4135e672d74766e8b543e81dd30ad249.jpgimages.jpg.d7dee76a62d388a1b64d7ae19f154911.jpg129258-1605312953.jpg.001ac376309188dc7925a9c3bc976a6b.jpg129258-1605312989.jpg.247827410aaf72df896cdf488dd5b030.jpg



- Mini tourelle 4 positions, sortie 36.4mm donc adaptable en 24.5/31.7mm. Trois entrées 24.5mm et une entrée en 36.4mm pour les gros oculaires au format Vixen. Idem que sa cousine les entrées peuvent être changé pour du 24.5mm. Visible sur le catalogue de 1981. La tourelle ne possède pas de prisme ni de miroir.



sml_gallery_293990_11567_1795725.jpg.d45e49597ce052644a422065bd147467.jpg.7e018dafc0c425599261d9f5d04fe4d5.jpg849076004_2021-11-0522_32_19-Vixen1981.jpg.e7c6b2c9023f278ef307ea6b11e89031.jpg



- Une tourelle trois positions  deux en 24.5mm et une 36.4mm vissante, sortie 24.5mm, le modèle est assez rare par nos contrées. Après avoir contacté Vixen japan qui n'a pas retrouvé de trace de celle-ci, elle proviendrait de la microscopie. Idem que celle du dessus elle ne possède pas de miroir ni de prisme.



IMG_20191005_144402_compress5.thumb.jpg.a2d189df4a946660823449951e4f2344.jpgIMG_20191005_144414_compress33.thumb.jpg.ce201a6537ba7ffac13934f648c5d663.jpgIMG_20191005_144426_compress70.thumb.jpg.c6ed13df4562a6379f13aed9147b348a.jpg





Takakashi



- Petite tourelle takahashi quatres positions 24.5mm non changeable, la sortie est en 36.4mm assez étonnant car la marque est plus habituée au 43mm. Pas de prisme ni de miroir. Tourelle de qualité entièrement en monobloc.










- Grosse tourelle ( le mot n'est pas petit) de chez taka, entièrement faite en un bloc elle fait quasiment 1kg avec le RC a prisme d'origine. Il s'agit vraiment d'une pièce d'orfèvrerie. La tourelle possède cinq position toutes interchangeables via les adaptateurs 31.7 actuelle par défaut, elle arrive avec 3 serrage 24.5mm et 2 serrage 36.5mm pour les deux gros oculaires de la marque.  Il faut beaucoup de tirage pour la mettre sur un scope.



20210805_205839.thumb.jpg.3c08eae078e3d6fdf67df0f21fcfecd6.thumb.jpg.65219a1b95a2ea173bed8c305310666f.jpg20210805_210356.thumb.jpg.b64179207b0c485c277f9067175bc5ae.jpg.8ddd97f0f39f23e5f00295633bb8df25.jpg



TANI



- Récente découverte, il semble que le célèbre fabricant d'oculaire est produit une tourelle, pas plus d'informations car je ne l'ai jamais vu. Photo provenant du catalogue, la conception est similaire a la takahashi. pas de prisme ni de miroir intégré.




Zeiss

N'étant pas un grand expert de la marque, je laisse les pros corriger si il y en a d'autres.






EIKOW

Un des plus ancien fabricant de télescope du Japon, ils ont produit une tourelle trois positions. Coulant Japonais oblige celle-ci est en 24.5mm sortie en 31.7mm. Pas de prisme/miroir intégré. Elle semble pouvoir s'intégrer sur les newtons de la marque notamment ceux escamotable.



7578_1.jpg.6e7281ba5c40d86cd1ba9f5df4ef03e2.jpgDSC00116.JPG.01d3f94b3a771a9906f3fdecdadd1868.JPG



Unitron

- Grande tourelle relativement courante au US, cinq positions avec in miroir?prisme? Il y a un brevet du Japan Seiko Research Institute avec une conception similaire, le brevet provenant de la microscopie la tourelle tient "probablement"sa conception de ce domaine.

med_gallery_7334_302_1407441073_15162.jpg.9a7c1d89812d0ace647e17753af4af07.jpg10962_1.jpg.a7d2c40c1b240c501ec5ddd4e7908a92.jpg



- Petite tourelle légère, quatre position je n'en ai jamais vu. Quatre entrées au format 24.5mm typique de la marque.



10967_1.jpg.fd79444f85b1adadb65cba36cd8c051b.jpg7578_2.jpg.13c0b98fee77edda592456d4ee2caaec.jpg



Voila en espérant que cela vous a plu. Je rajoute quelques photos de famille, il y a domaine qui n'a pas été abordé, celui des spoting scope type unitron ou les tourelles sont assez courantes.



10964_1.thumb.jpg.240a4b606011df89892a381d56515a6e.jpg10964_2.thumb.jpg.21f5dfab3c0bbb74fea794d42be48cee.jpg





Edited by pancho61
  • J'aime 7
  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

  • 4 weeks later...

Je ne sais pas si elle est vintage mais cette tourelle Vixen est très fonctionnelle:






Elle accueille 3 oculaires de 1,25 "et 3 filtres de couleur, chacun pouvant être tourné individuellement. Une quatrième position de filtre est inoccupée et permet une vue directe sans filtre de couleur. La connexion s'effectue via un filetage externe Vixen 36.4, qui est connecté au revolver dans un adaptateur séparé avec une bague de serrage. De cette façon, le revolver complet peut toujours être facilement tourné dans la bonne position sur le télescope. Pour accueillir les filtres de couleur, 3 bagues de retenue de filtre assorties sont incluses dans les filtres standards 1.25" Baader (ou autre), par exemple.

Link to comment
Share on other sites

  • 2 months later...

C'est très intéressant ce sujet.


J'ai pu voir qu'il existait déjà des tourelles sur des instruments plus anciens, notamment sur des Secrétan et des Vion, d'après des photos vues sur Internet.



Question : pour les utilisateurs de tourelles : quelles sont leurs inconvénients et leurs avantages ?



Car je me demande pourquoi ce n'est pas  plus courant que cela sur les lunettes et apparemment les fabricants ne dotent plus leur Lulu actuelles de cet accessoire. En apparence c'est pratique, mais il y a t-il un loup quelque part qui se cache dedans, ou alors, au contraire c'est le top pour une lunette.



Quoi qu'il en soit, perso, je partirai bien en quête d'une tourelle pour ma Grégoire, même si cela avait des inconvénients...histoire de tester.



Amitiés



Link to comment
Share on other sites

il y a une heure, JonathanGrégoire a dit :

Car je me demande pourquoi ce n'est pas  plus courant que cela sur les lunettes et apparemment les fabricants ne dotent plus leur Lulu actuelles de cet accessoire. En apparence c'est pratique, mais il y a t-il un loup quelque part qui se cache dedans, ou alors, au contraire c'est le top pour une lunette.



Salut,



Déjà, cela ne correspond plus à une démarche commerciale actuelle. Les matériels sont livrés "nus" (sauf les matériels d'initiation où tu vas avoir 2/3 oculaires, le RC ou le redresseur, un filtre éventuel), en configuration minimale, de manière à ce que l'utilisateur achète à part les accessoires nécessaires. Certains matériels Go-To initiation n'ont même plus d'interrupteur On/Off, on branche directement pour alimenter (au moins on est sûr que l'interrupteur ne posera pas de pb !). Le fournisseur sait également que ce ne seront pas forcément les accessoires de la propre marque qui seront installés sur l'instrument qu'il a conçu (cas typique, on utilise pas forcément des oculaires Taka sur une lunette de la même marque). Enfin, pour des raisons de coût, la tourelle n'est pas un accessoire "d'entrée de gamme", c'est une belle pièce optique et mécanique qui a elle seule vaut un certain prix.

  • Merci / Quelle qualité! 1
Link to comment
Share on other sites

Salut,



Pour avoir testé quelques uns des modèles cités, je te résume les plus et les moins sur l'utilisation de celle-ci:



Les moins:



- Avoir des oculaires parafocaux est idéal pour éviter d'avoir la MAP a refaire mais pas indispensable

- La construction mécanique doit être impeccable sinon tu peux te retrouver avec l'axe optique légèrement décalé suivant les positions

- Cela réclame souvent pas mal de trajet optique pour exemple la grande TAKA est quasiment inutilisable sur l'ensemble de mes lunettes

- Les oculaires qui restent dans la tourelle prennent l'humidité

- le poids et les problèmes d'équilibrage



Les plus:



- Les avantages du zoom sans les inconvénients liés a leur conception vu que ceux sont des oculaires standards

- Permet de faire du comparatif d'oculaire très rapidement sans avoir a démonter/remonter plus le temps mort liée au démontage

- Une autre façon d'observer très plaisante

Edited by pancho61
  • J'aime 2
Link to comment
Share on other sites

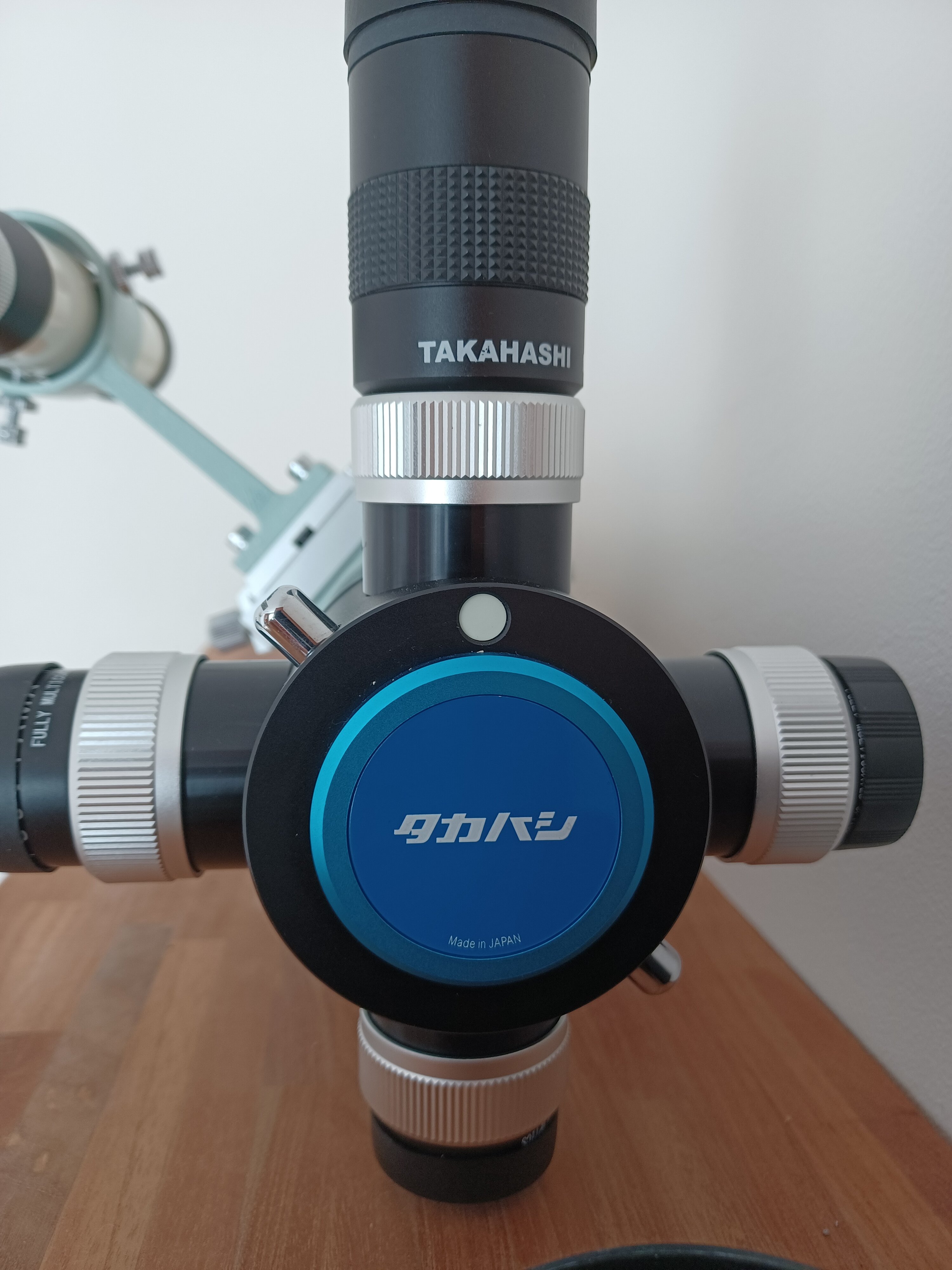

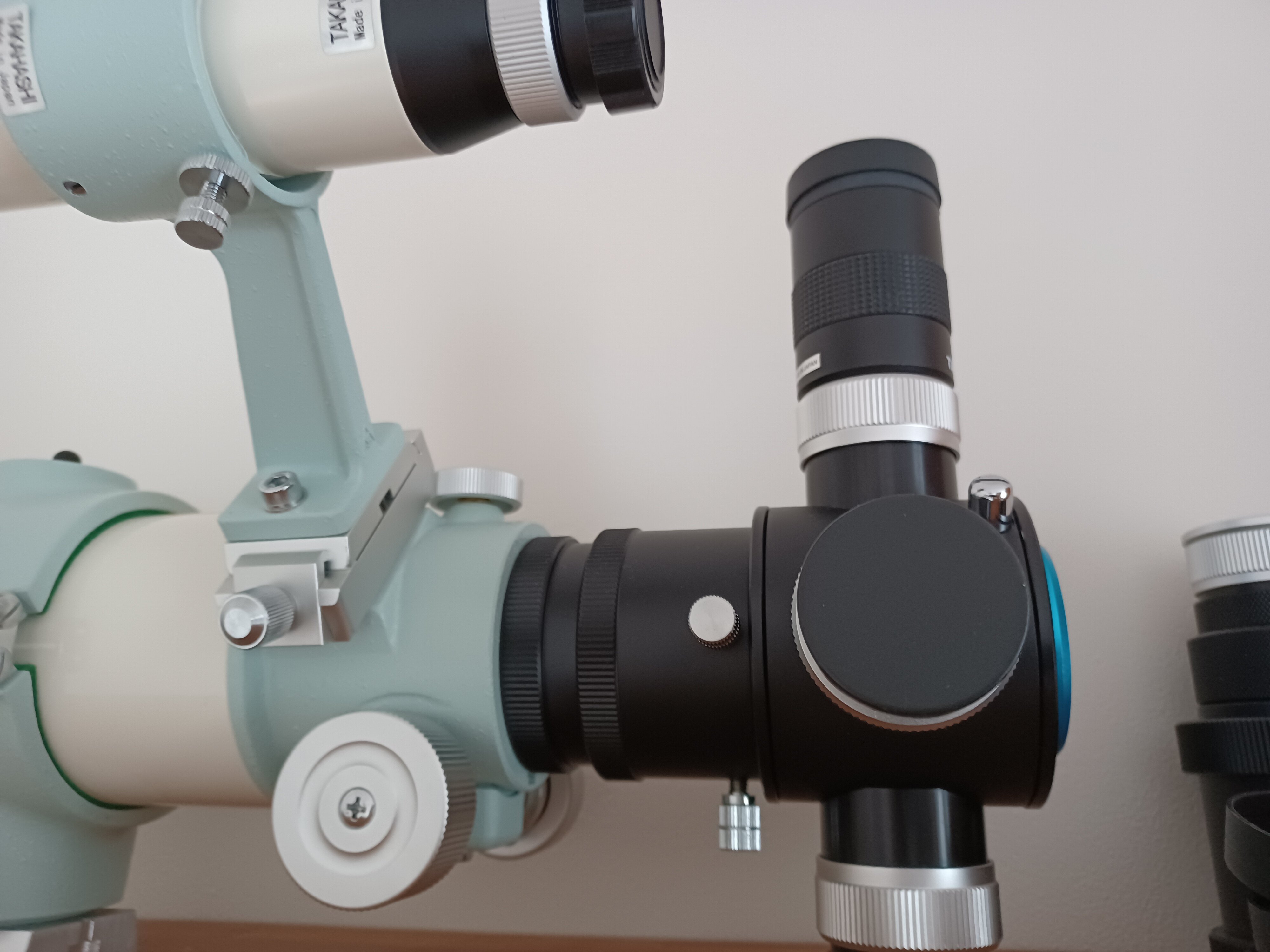

Tout est relatif. Ma tourelle Takahashi à 4 oculaires a le même chemin optique qu'un RC en 2". Elle est équipée pour recevoir 4 oculaires en 1,25" et a une entrée en 2".

Chez moi, elle passe sur tous mes instruments (hors Newton bien évidemment).

Le chemin optique d'un accessoire n'a aucun rapport avec la focale de l'instrument. C'est le recul du focuser nécessaire pour arriver à faire la mise au point avec cet accessoire. Par exemple, il faut plus de 11 cm pour les binoculaires.

Mais il existait un autre modèle Taka avec 5 oculaires qui n'est plus produit et avec un plus grand chemin optique.



Edited by Fredjel
Link to comment
Share on other sites

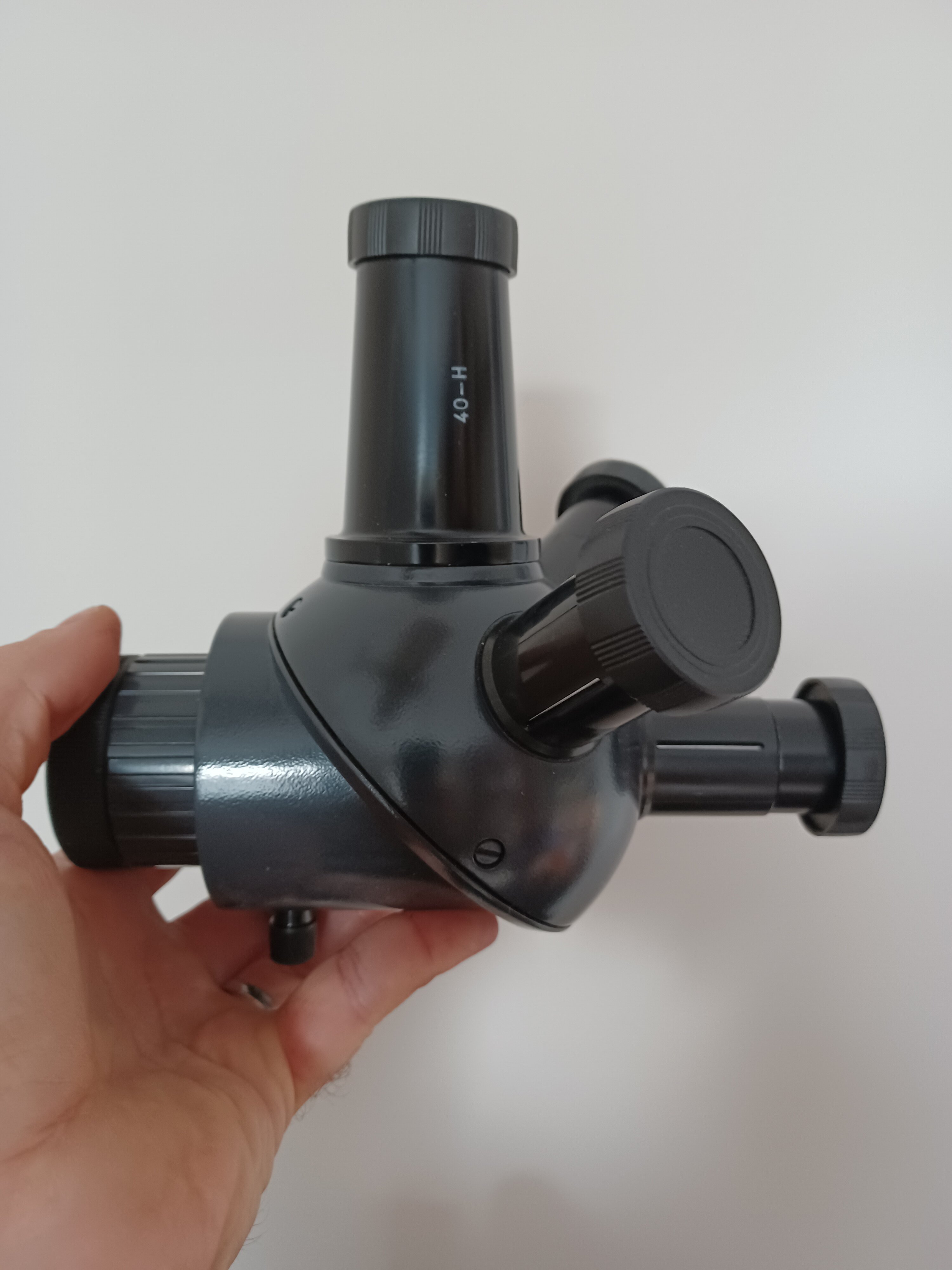

Et je complète le sujet avec une tourelle Zeiss grise foncée, celle-ci (à noter qu'elle est équipée d'un prisme d'Aminci et qui donne donc une image redressée) 20220223_142757.thumb.jpg.1a66cce98cc9fc5fc148f4f3fa0407d8.jpg



Elle est conçue pour 4 oculaires, 3 au coulant 24,5 mm et un avec un filetage M44 spécifique pour les oculaires Zeiss à longue focale (ici, un Huygens de 40 mm).

Il est facile de transformer cette sortie M44 en 1,25" ou 2" par le truchement d'une bague conversion M44-T2.

Edited by Fredjel
  • J'aime 1
Link to comment
Share on other sites

@JonathanGrégoirepour l'utilisation de ce type de tourelle ( pas testé les modèles récents) tu as plusieurs choix.

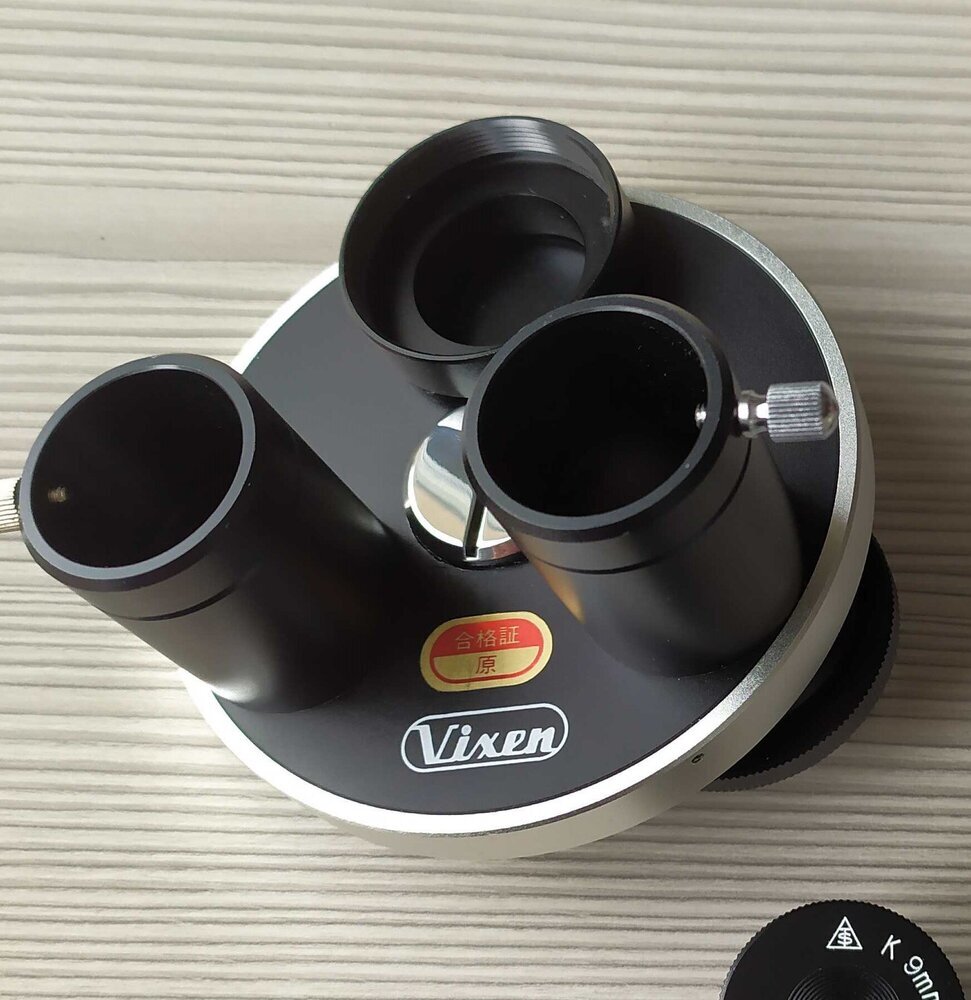

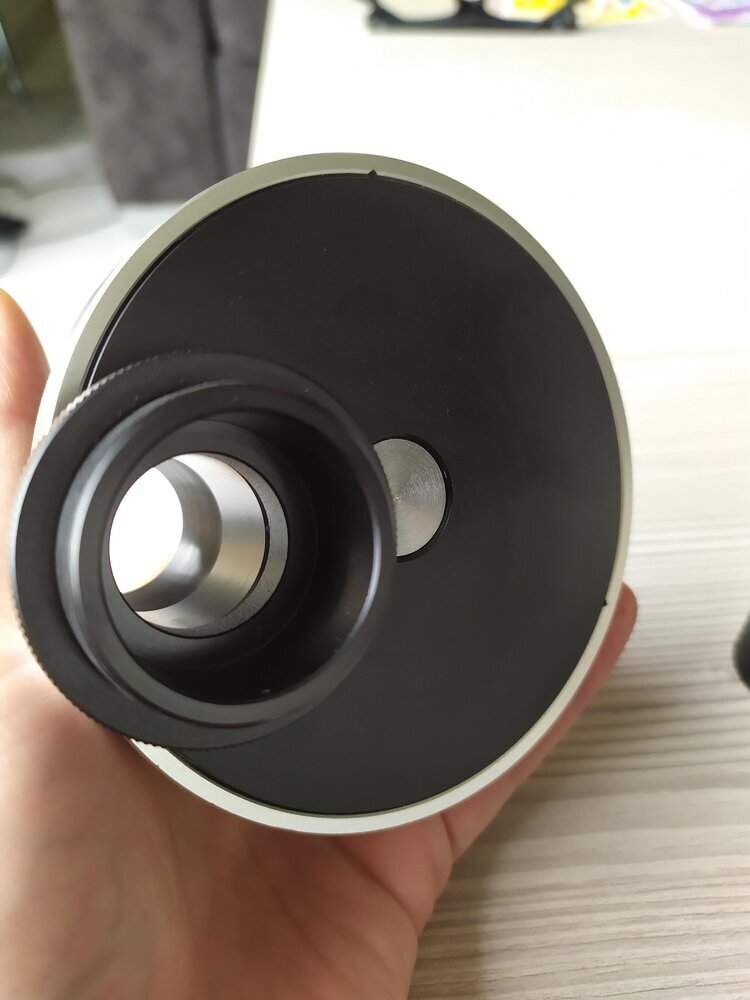

Si on prends pour exemple celle-ci:



IMG_20191005_144402_compress5.thumb.jpg.a2d189df4a946660823449951e4f2344.jpg.6b7abde81496f69d18a2392a5989b28e.jpgIMG_20191005_144426_compress70.thumb.jpg.c6ed13df4562a6379f13aed9147b348a.jpg.f6c3ae58e36146dce3cade4532211b5c.jpg

La plupart des anciennes  tourelles japonaises sont en coulant vissant mâle 36.4mm, tu peux les utiliser de deux manières:

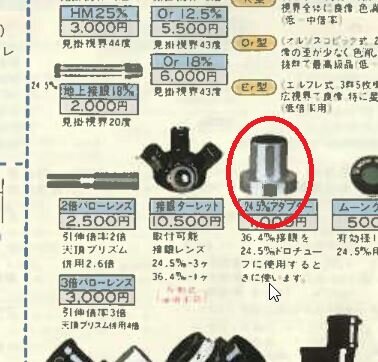

- Si le PO de la lunette a une entrée femelle 36.4mm, tu peux visser directement la tourelle dessus. Dans le cas ou tu n'as pas de 36.4mm, tu peux visser cette adaptateur ( cf photo) cela convertis la tourelle de 36.4mm vers du 24.5mm, cette pièce n'est malheureusement plus produite et assez difficile a trouver, de mémoire elle doit également exister en 31.7mm. Il doit également avoir possibilité de passer du 36.4mm vers du T2 puis vers le 31.7mm. Dans tous les cas tu te retrouve en vision direct a l'ancienne.



849076004_2021-11-0522_32_19-Vixen1981.jpg.e7c6b2c9023f278ef307ea6b11e89031.jpg.1de4d5773be59286c1f89f5b2692b93f.jpg



- Le deuxième moyen souvent plus utilisé est de passé via un RC dans ce cas l'adaptateur est obligatoire, viens ensuite derrière un RC 24.5mm ou 31.7mm.

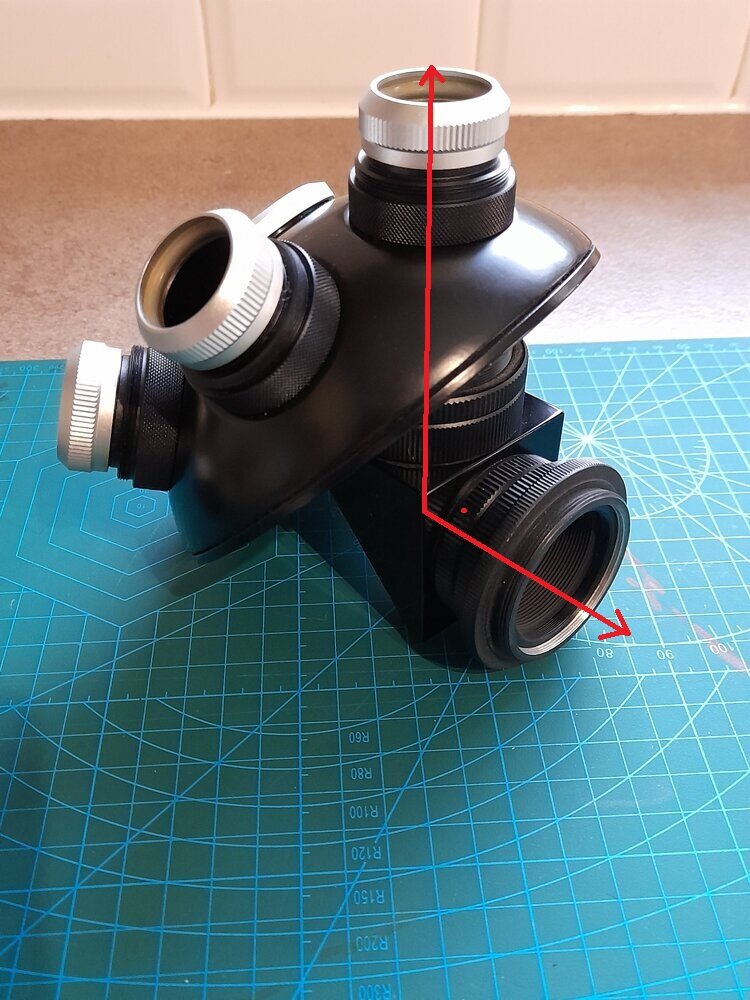

Dans tous les cas fredjel a bien exliqué, il n'est pas question de longueur de focal mais de distance que la tourelle vas ajouter pour obtenir ta mise au point. Si l'on prends le cas de l'ancienne tourelle Takahashi ( @Fredjel la photo de la tourelle ci-dessous correspond a l'ancienne Tak que tu mentionnais).



20210805_210356.thumb.jpg.b64179207b0c485c277f9067175bc5ae.jpg.8ddd97f0f39f23e5f00295633bb8df25.jpg.b4f2b80f73752ec3192896aef77e5926.jpg



celle-ci ajoute énormément de trajet car l'ancien prisme taka est assez grand + les oculaires se retrouvent positionné assez loin si l'on compare a un montage "classique" RC + oculaire.



L'ensemble de ce trajet relativement long empêche parfois de pouvoir faire ta mise au point si ton porte oculaire est trop court en back focus ou pire si pour avoir une mise au point avec un montage"normal" tu es déjà quasiment au max PO en intra focus comme sur la scopetech maxi.



L'ancienne tourelle takahashi a été dévellopé pour la famille des mewlon et l'ancienne génération ( me rappel plus le nom) cela explique probablement son trajet optique relativement long.
