Kit Rowan et extracteur d’engrenage

[Manny1977]

Hello,

J’ai acheté le kit Rowan pour améliorer ma monture HEQ5.

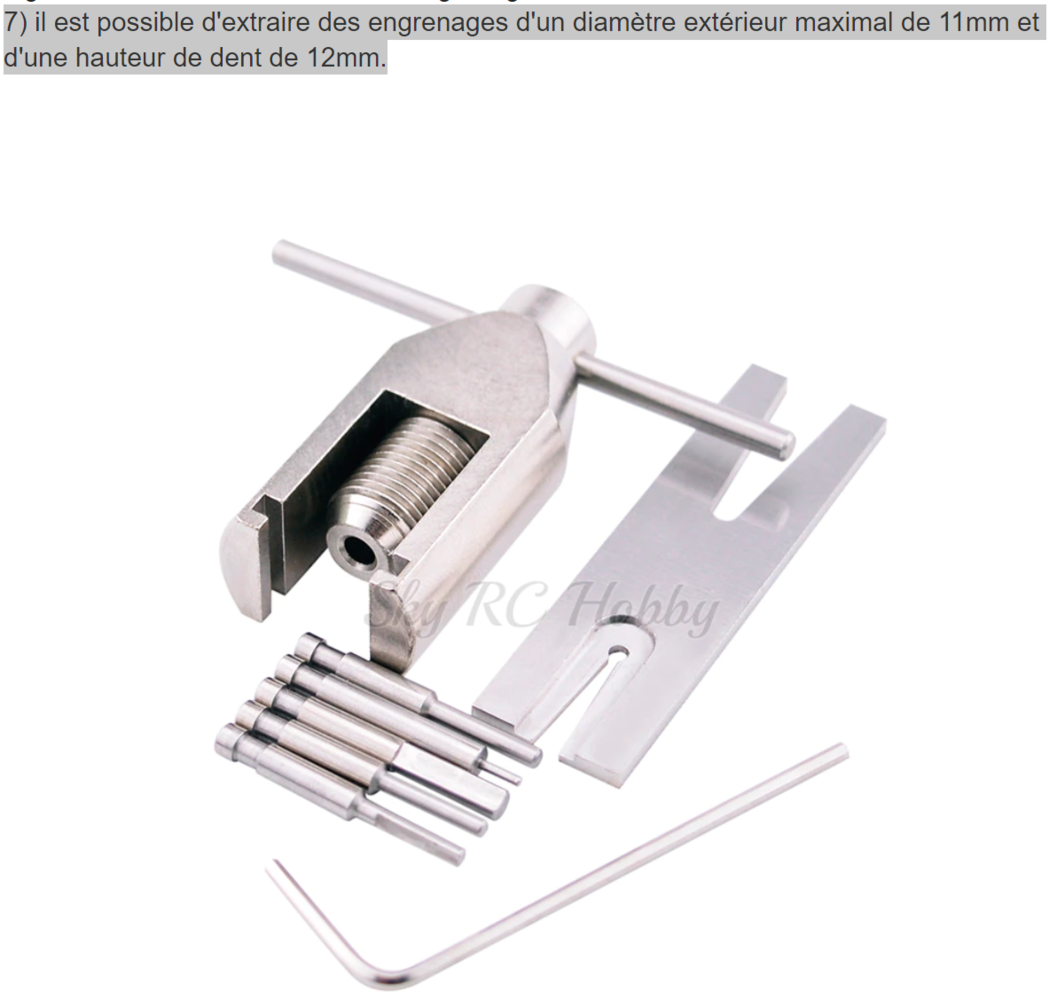

Je n’ai pas voulu acheter l’extracteur de pignon en option, cher pour un outil qu’on utilise une seule fois.

Pouvez-vous me recommander un outil moins spécialisé (ou moins cher) qui ferait l’affaire?



merci et bon ciel



Edited Sunday at 11:47 AM by Manny1977

[krotdebouk]

Est-ce que tu as accès à une imprimante 3D ?

[Manny1977]

Oui!

[krotdebouk]

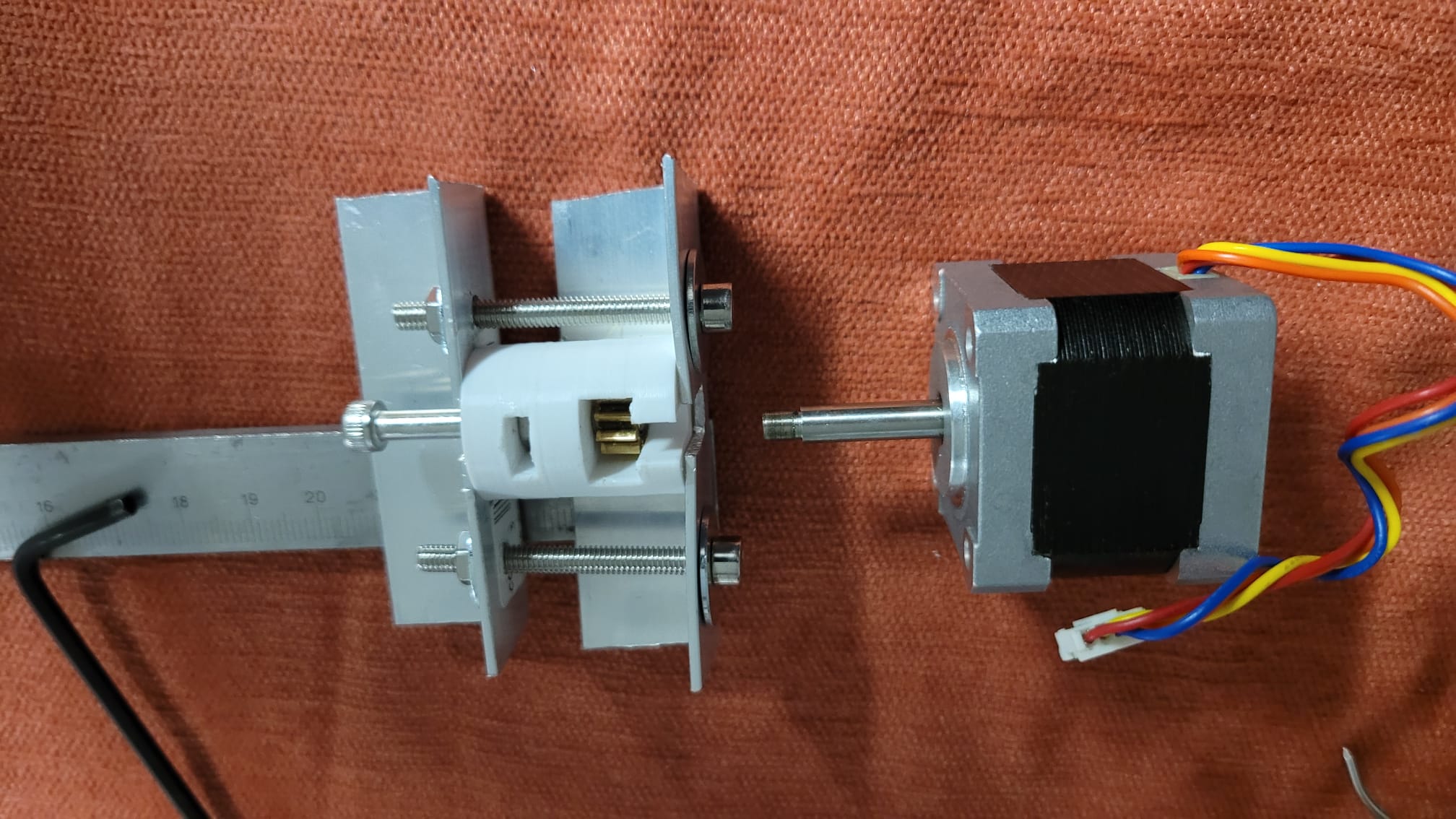

Alors à partir de mon extracteur pour axe moteur de 4mm, ça donne ça. L'encoche de gauche c'est pour y incorporer un écrou M4 et j'y ai ajouté l'excroissance plate juste pour faciliter l'impression.

Je pense que ça devrait supporter l'extraction, mes pignons n'étaient pas montés hyper serrés.. mais je ne garantis rien



Le fichier Fusion 360 pour modifs si c'est ce logiciel que tu utilises et le stl

rowan_heq5 v2.stl

rowan_heq5 v2.f3d



[Manny1977]

Merci! Tu avais ça sous la main ou tu viens de le faire « hop! », comme ça??

[sebseacteam]

Y a moyen de le faire soi même avec un écrou coupé.





😉





[krotdebouk]

il y a 8 minutes, Manny1977 a dit :

tu viens de le faire « hop! », comme ça??

Pas si hop que ça mais relativement rapidement quand même, 15 minutes à la louche. C'est pas très compliqué fusion 360 pour des pièces simples. Quand on est astram et qu'on a une imprimante 3D, ça vaut le coup de regarder quelques tutos

Mais surtout, j'espère que ça te permettra d'extraire tes 2 pignons !

[willoubu44]

Salut,



le plus simple, je chauffe le pignon en laiton avec un petit chalumeau de cuisine, c'est ce que j'ai fait et c'est parti tout seul.

[Manny1977]

Merci beaucoup pour vos réponses et surtout un énorme merci à toi @krotdeboukd’avoir pris de ton temps pour m’aider! Je vous tiendrai au courant de l’issue de la manip et surtout de ses résultats sur mon guidage.
