Un dobson 400 si j'arrive au bout!

ABDEL1982

By ABDEL1982
in Les bricoleurs

 Share

Recommended Posts

ABDEL1982

ABDEL1982

Posted
Posted

Bonjour



J'ouvre  un topic pour montrer la construction d'un dobson 400.



Je suis parti d'un miroir de 400mm très épais(75mm) et d'un secondaire 88mm



La galette a été acheté sur les PA , le miroir a souffert ( 3 éclats),mais le Foucault révèle une surface avec un poli de très très bonne qualité( les franges d'interférences au Foucault sont très colorées !!!) Et c'est de la silice fondue!!!!!



Voilà où jen suis !



A très bientôt











  • J'aime 9
yannick78

yannick78

Posted
Posted

Tu vas faire dans le lourd et le massif !! c'est pas pénalisant si tu ne dois pas trop le deplacer.

j'espere que tu vas le mettre sur des roues via une brouette car qd je vois les poignées que tu as placée que la caisse primaire, j'ai déjà mal pour tes mains qd tu vas devoir porter la CP + miroir.



Yannick

  • J'aime 1
ABDEL1982

ABDEL1982

Posted
  • Author
Posted
Il y a 6 heures, yannick78 a dit :

Tu vas faire dans le lourd et le massif !! c'est pas pénalisant si tu ne dois pas trop le deplacer.

j'espere que tu vas le mettre sur des roues via une brouette car qd je vois les poignées que tu as placée que la caisse primaire, j'ai déjà mal pour tes mains qd tu vas devoir porter la CP + miroir.



Yannick

Bonjour  Yannick

 C'est portable mais lourd .Le miroir fait 21kg à lui seul ;avec la boîte et son barillet je suis à 28kg ça commence à peser mais ça reste dans mes moyens 😅 .Donc j'ai pas prévu de brouette mais peut-être par la suite.





ABDEL1982

ABDEL1982

Posted
  • Author
Posted (edited)



il y a 3 minutes, GeoffreyJoe a dit :

Un beau projet !

Bravo pour cette entreprise :)

Merci😉

Edited by ABDEL1982
Patcubitus

Patcubitus

Posted
Posted

Bonjour tout le monde,



Merci pour le partage.

Toujours une grande aventure de ce lancer dans la construction d'un Dob :pou:



Un système de brouette est tellement plus facile pour le déplacer, si tu peux  observer de ton jardin.



Bonne continuation

  • J'aime 1
yannick78

yannick78

Posted
Posted
Il y a 20 heures, adamckiewicz a dit :

Beau projet!

vu la masse énorme du miroir, il faudra sans doute ajouter un ventilo derrière pour limiter les difficultés de mise à température :)

 vu la masse du bestiau  un ventillo ne pas servir à grand chose, il faudrait une eolienne!!   ici c'est pas une assiette de soupe mais plutot le chaudron....





Yannick

  • Haha 1
  • Snif, c'est trop triste 1
  • 3 weeks later...
ABDEL1982

ABDEL1982

Posted
  • Author
Posted

Bonsoir



Des nouvelles du chantier😅.

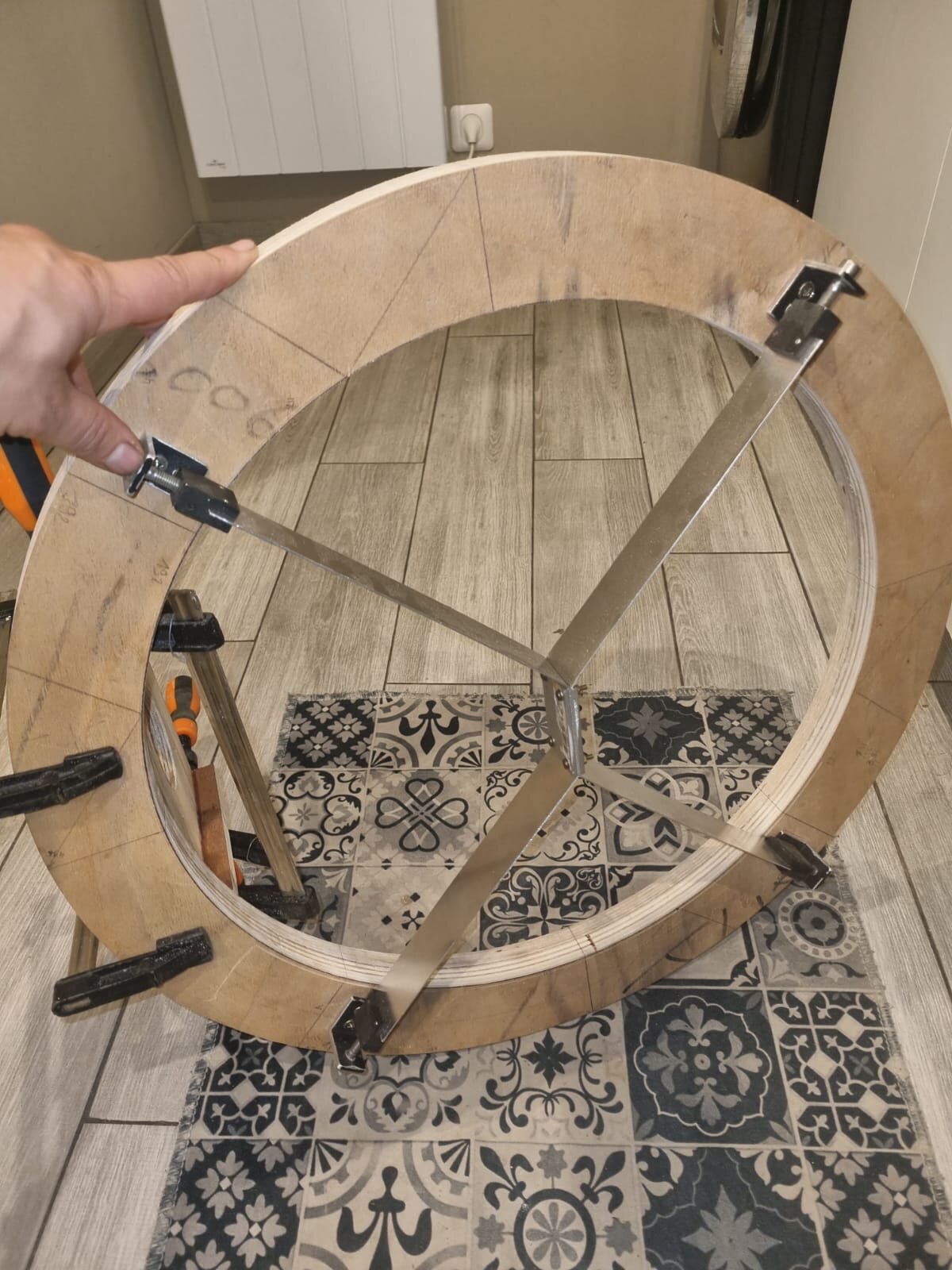

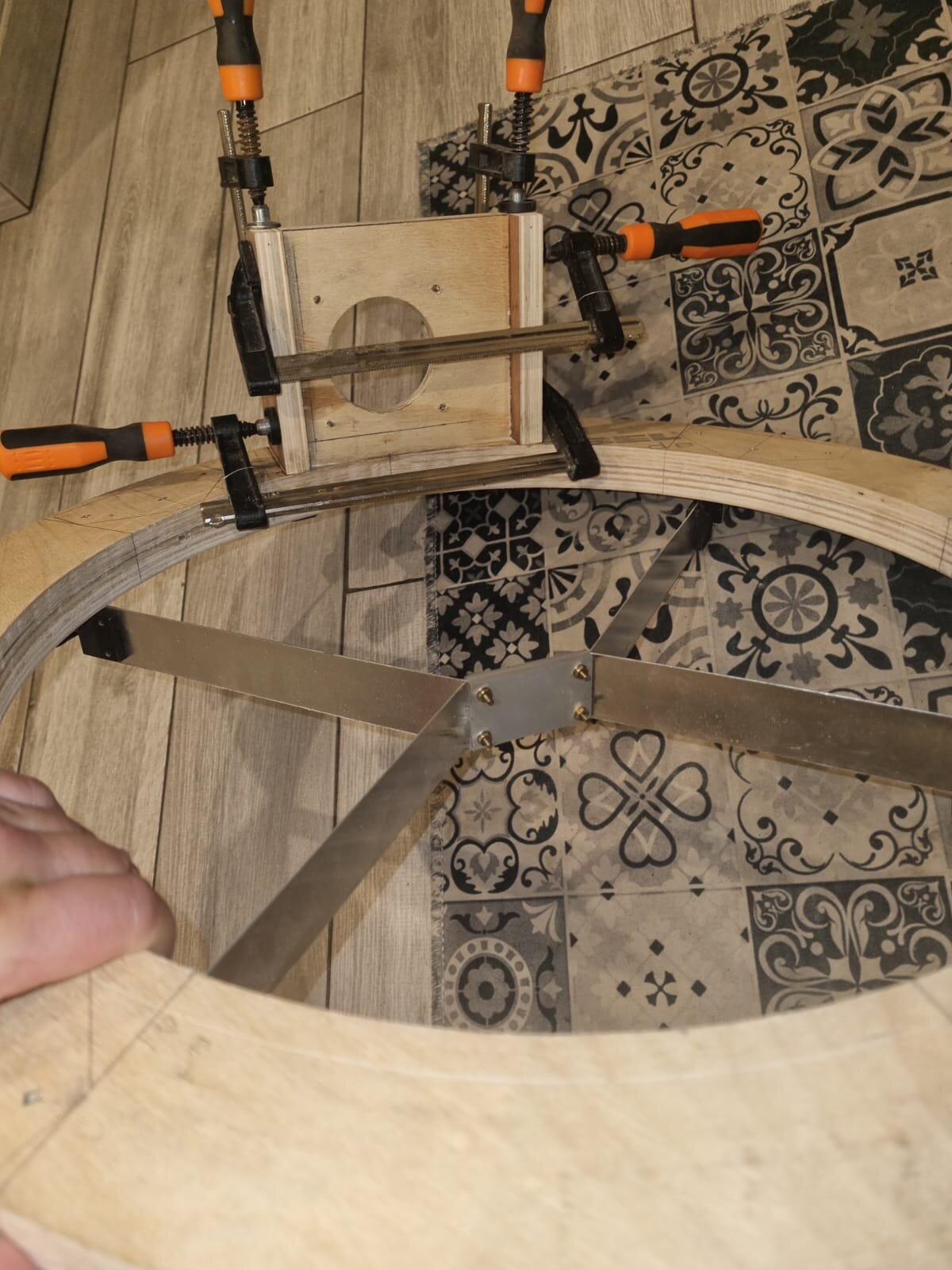

J'ai modifié l'araignée (les branches étaient courtes en longueur,elles sont maintenant en feuillard aluminium 8/10.)

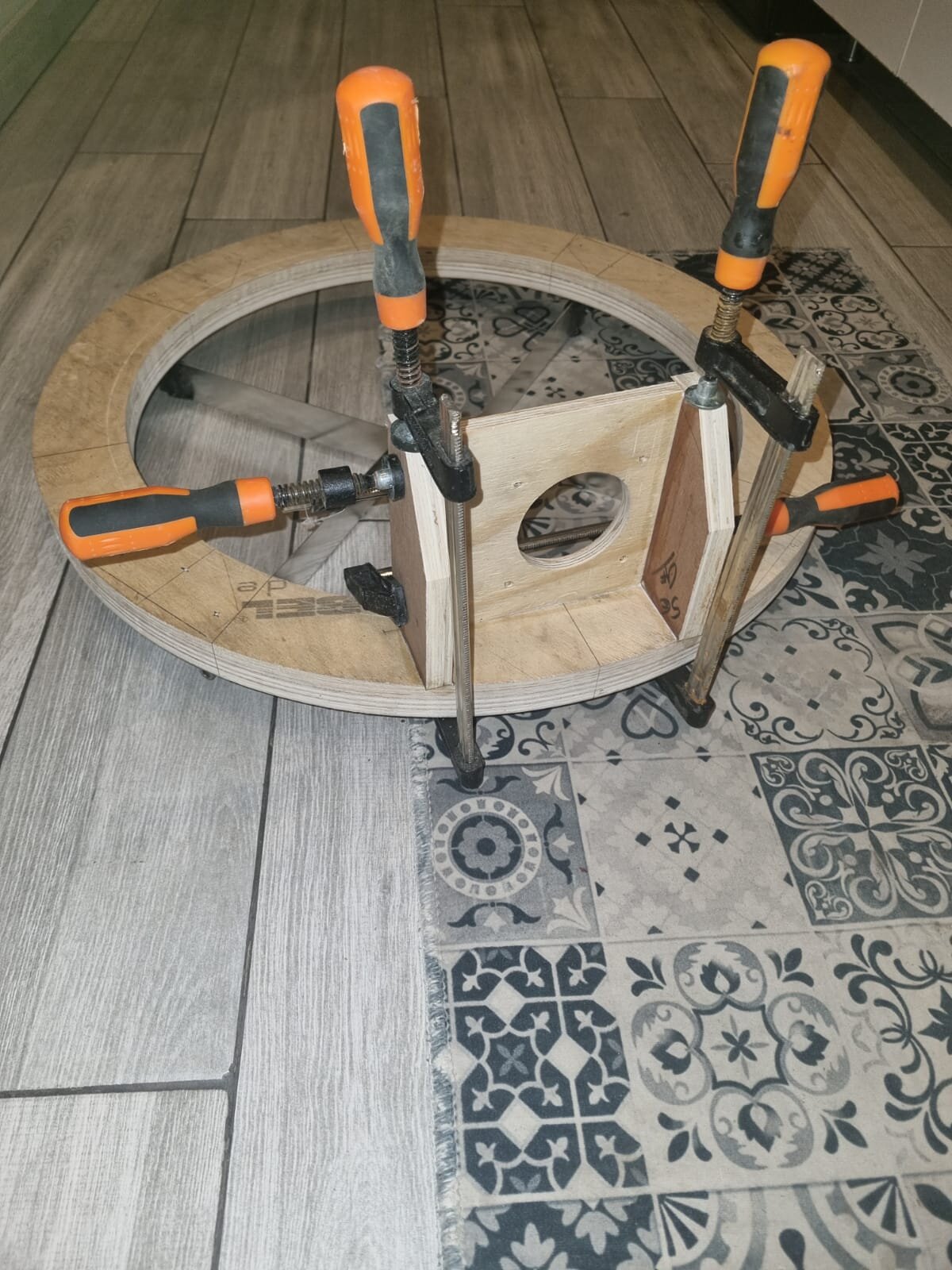

J'ai aussi fait le support porte oculaire en ctp 9mm avec 2 renforts en 15mm et le tout  collé.



J'attaque le support  du miroir plan(88mm)



A plus!



Abdel




  • J'aime 6
ABDEL1982

ABDEL1982

Posted
  • Author
Posted (edited)

Bonsoir @Patcubitus

Oui ça avance tranquillement....



J'attend encore les tubes alu 25x22  chez un fournisseur outre Rhin

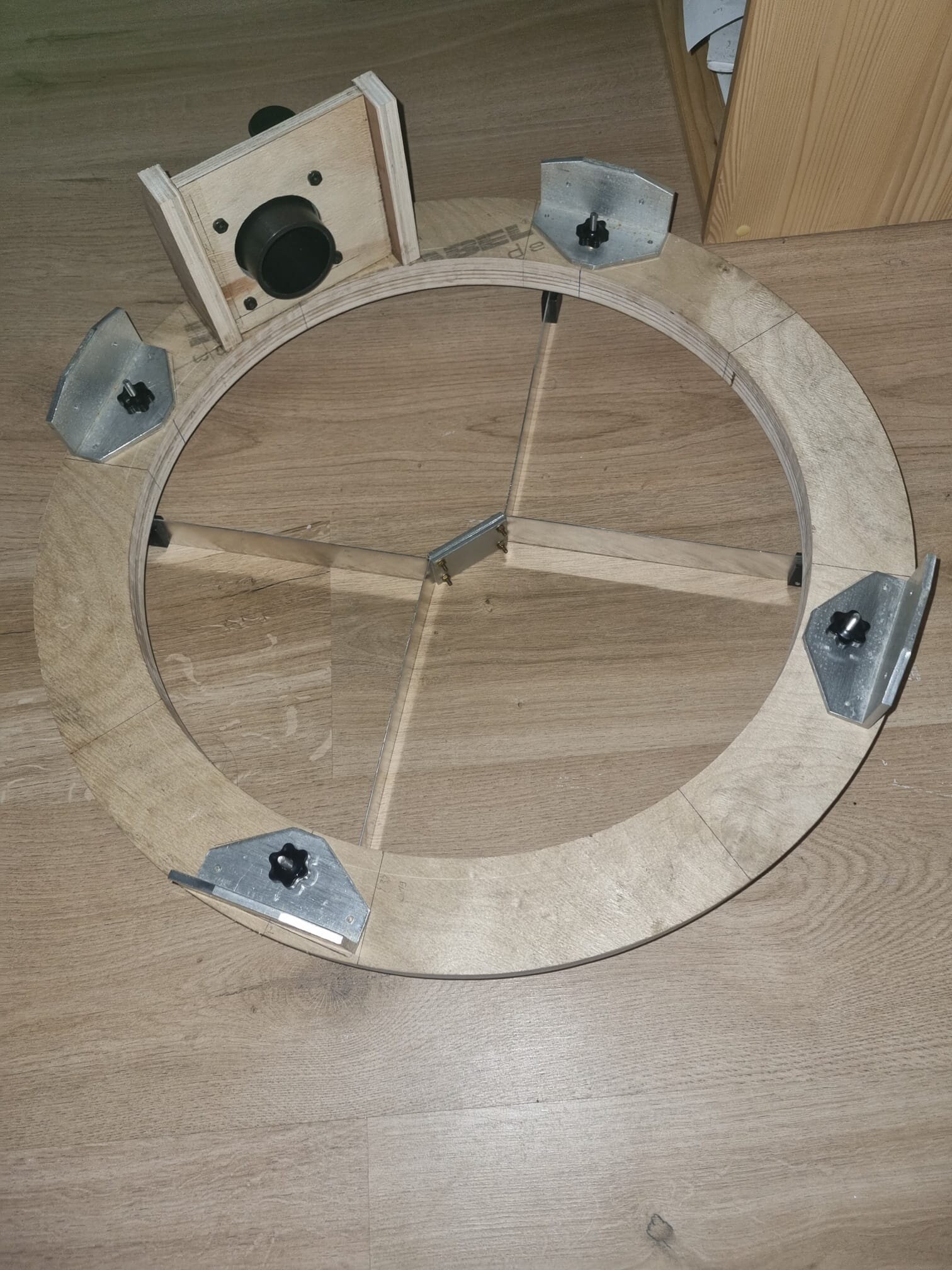

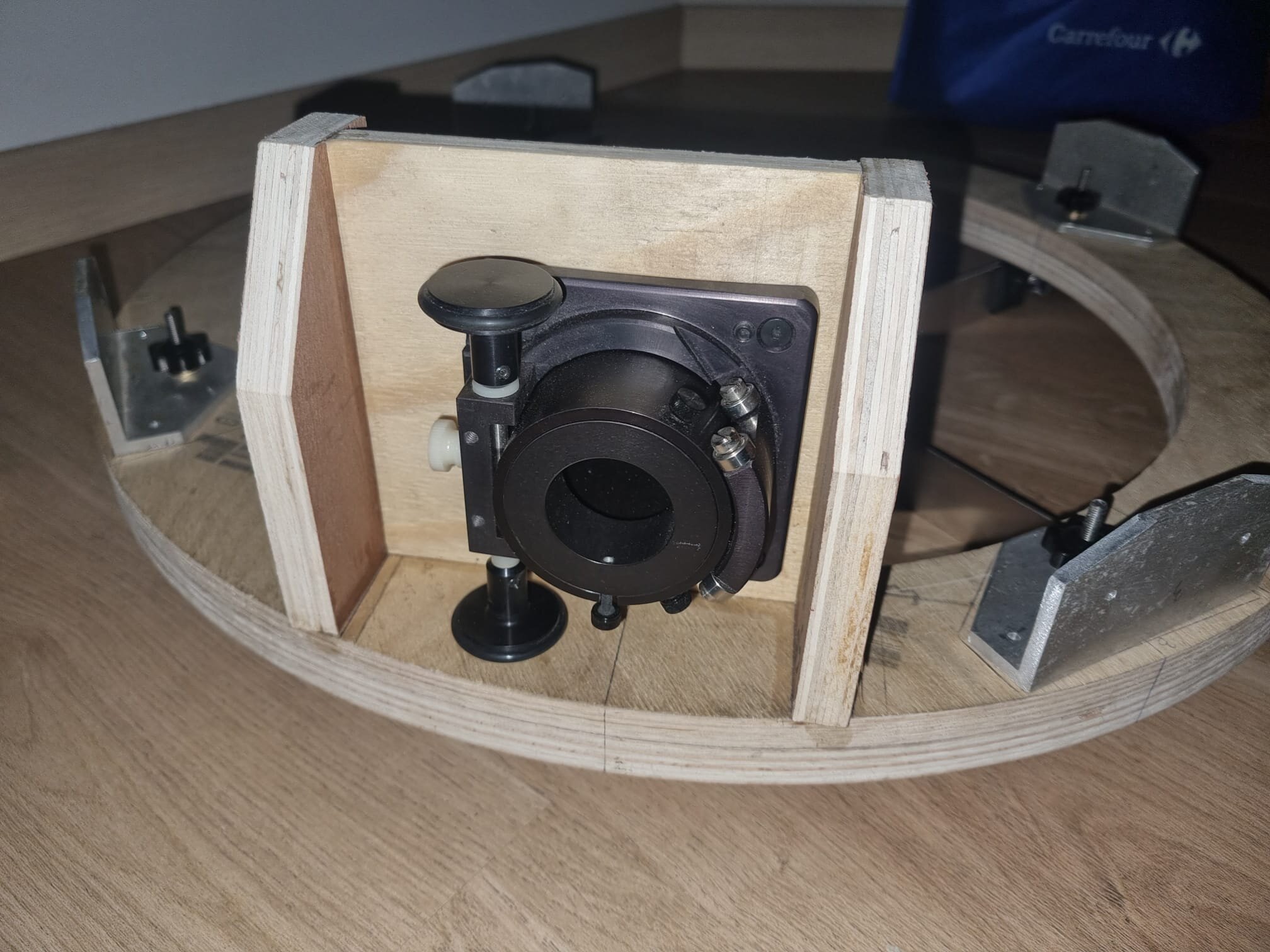

J'en ai profité pour mettre le Po(JMI) et les 4 fixations  sur l'anneau secondaire.

Il me reste à faire l'araignée ....



Edited by ABDEL1982
  • J'aime 1
  • Merci / Quelle qualité! 2
Patcubitus

Patcubitus

Posted
Posted

Ton miroir a un f/d de combien ?



Pour ton PO rentré au max, faire gaffe que le tube n'entre pas(ne dépasse pas) à l'intérieur de la cage du secondaire.



Tu sais déjà exactement quelle araignée tu vas faire je suppose.

  • J'aime 1
Moot

Moot

Posted
Posted
Il y a 16 heures, ABDEL1982 a dit :

Il me reste à faire l'araignée



C'est toujours mieux que faire le zouave :rolleyes: ...



Pour le P.O. : placé de cette façon dans le renfoncement (qui a l'air très costaud, ce qui est bien), est-il commode à manipuler ? Ça me donne l'impression qu'il y a peu de place pour les doigts qui devront tourner les molettes.

ABDEL1982

ABDEL1982

Posted
  • Author
Posted
Il y a 16 heures, Patcubitus a dit :

Ton miroir a un f/d de combien ?



Pour ton PO rentré au max, faire gaffe que le tube n'entre pas(ne dépasse pas) à l'intérieur de la cage du secondaire.



Tu sais déjà exactement quelle araignée tu vas faire je suppose.

Salut



Le miroir a un f/d de 5



Le Po dépasse très légèrement mais comme j'ai prévu un autre PO plus court(low profil)  par la suite, ce n'est pas un problème.



  • J'aime 1
ABDEL1982

ABDEL1982

Posted
  • Author
Posted (edited)
Il y a 2 heures, Moot a dit :



C'est toujours mieux que faire le zouave :rolleyes: ...



Pour le P.O. : placé de cette façon dans le renfoncement (qui a l'air très costaud, ce qui est bien), est-il commode à manipuler ? Ça me donne l'impression qu'il y a peu de place pour les doigts qui devront tourner les molettes.

Salut @Moot



Il y a de la place pour tourner la molette (molette du bas)

le PO est placé dans cette position car c'est pour moi le meilleur compromis entre les fixations du serrurier ,le support PO et l'araignée  sans oublier le confort d'observation



Edited by ABDEL1982
  • J'aime 1
ABDEL1982

ABDEL1982

Posted
  • Author
Posted
Il y a 19 heures, arcturus a dit :

Belle réalisation.

Quelle est l origine du miroir ?

Merci @Acturus



D'après ce que j'ai comme info.il viendrait d'un observatoire de haute provence



  • 3 weeks later...
ABDEL1982

ABDEL1982

Posted
  • Author
Posted

Bonjour



J'ai presque fini l'araignée.youpiiii



J'attends une cornière 40x40 ep 3mm pour remplacer les 2 noires sur les photos car elles seront plus larges pour prendre les lames de l'araignée en sandwich, puis des vis m4 pour faire la liaison  cornières et  rondelle alu  inférieure pour le réglage distance ( M1-M2)



La rotation du miroir M2 se fait grâce à la rondelle usinée ( avec son épaulement)qui reçoit une bille laiton filetée m6, et une autre rondelle inférieure pour empêcher  la chute.



Une vis M4 non visible ici vient bloquer la rotation , une fois le réglage trouvé.



Elle pèse 300g sans le miroir



La suite bientôt ( j'ai reçu les 8 tubes alu 25x22)










  • J'aime 1
yannick78

yannick78

Posted
Posted (edited)

belle realisation mais je ne comprends pas le choix de ce concept.

Si je comprends bien c'est hyperstatique, tu n'as pas mis de ressort ou de souplesse dans les réglages pour permettre le serrage d'une sans desserrer une des vis opposée, si c'est bien le cas c'est un système merdique qui ne marche pas bien comme le critiquait Fredogoto il y a qques jours.

je ne vois  pas le reglage en rotation, sauf avec les trous  latteraux sur le cylindre, mais c'est fait "en usine" pas faisable sur le terrain.



Yannick

Edited by yannick78
ABDEL1982

ABDEL1982

Posted
  • Author
Posted

@yannick78

Le système critiqué par fredogoto est le classique vis centrale sans rotule avec un ressort et 3 vis  pour le réglage. Celui que j'ai, possède une boule centrale, en y ajoutant 3 petits ressort , il sera bien meilleur que celui des gso( je possède un 300 gso, l'araignée est bien merdique)

@yannick78



Je fais une photo du système en rotation avec la vis de blocage et je posterais.c'est efficace et sans jeu 😉

  • 2 weeks later...
ABDEL1982

ABDEL1982

Posted
  • Author
Posted

Bonsoir



J'ai enfin fini l'anneau secondaire avec son araignée. il me reste à coller le miroir plan 88mm.



J'ai trouvé des inserts en aluminium  diamètre 22mm  qui iront bien dans les tubes aluminium 25x22 après y avoir soudé une patte de fixation



La suite prochainement....






  • J'aime 3
  • 5 months later...
ABDEL1982

ABDEL1982

Posted
  • Author
Posted (edited)

Salut



Me revoilà depuis un bon moment déjà!!!.

J'ai pas trop eu le temps d'avancer sur le projet 400mm mais la bonne nouvelle est que j'ai dû accoucher  d'un dobson 310mm à fd6 😂



Il est encore brut .Le tube pèse 22kg avec les miroirs( la galette est épaisse 50mm) et ses tourillons

Les 8 tubes du serrurier font 4kg

Le rocker et sa base font 5kg





Edited by ABDEL1982
ABDEL1982

ABDEL1982

Posted
  • Author
Posted

@thierry24 merci😊



Il manque des points de détails comme,renforcer les 2 tourillons par une liaison pour rendre l'ensemble plus rigide ,les alléger un peu car ils sont un peu lourd....

Mettre du frp sur les chants,peindre,coller le miroir plan....
