Problème de connexion PC -> HEQ5 (via ASCOM)

[manich]

Bonjour à tous,



Voila j'ai un petit souci que je n'arrive pas à le résoudre.

Subitement pendant une séance photo je perds la connexion entre le pc et la monture après avoir cherché je me suis rendu compte que sur mon câble USB/DB9; DB9/RJ45 que des fils sur les deux prises DB9 était dessoudés.



Malgré plusieurs tentative de réparation le PC ne lance plus EQMOD car il ne reconnait plus la monture.

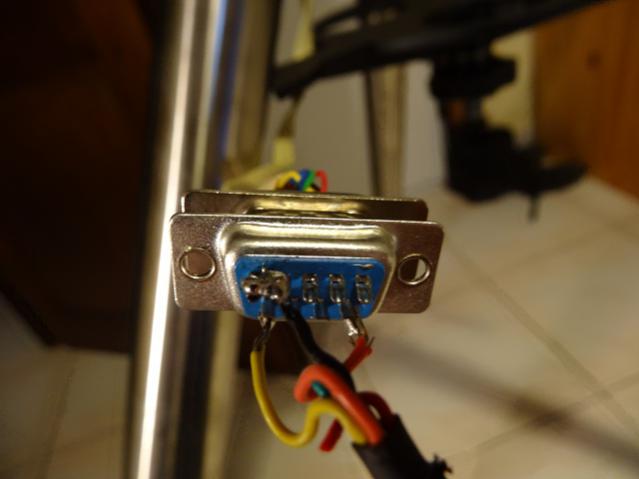

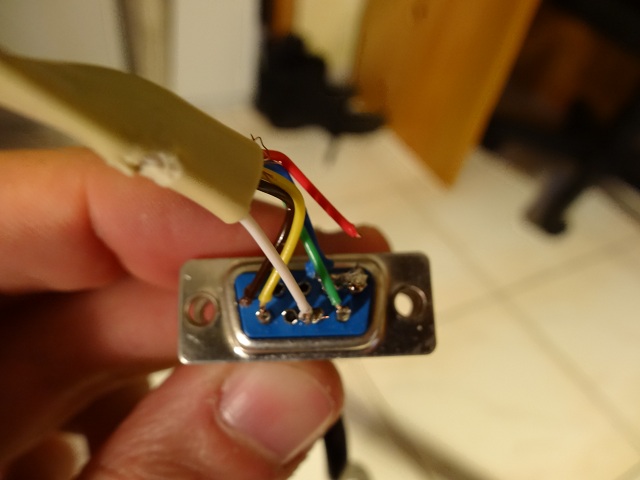

J'ai mis en pièce jointe les photos des soudures d'un coté du fil USB et de l'autre RJ45.



Quelqu'un aurait les branchement exact pour que je puisse le réparer. Merci d'avance.

[titan___]

voici le schema trouvé sur EQMOD



http://eq-mod.sourceforge.net/eqdirect2.htm



Did

[manich]

Merci pour le lien

Donc avec le document fournit:

Le branchement du Câble RJ45 vers DB9 donne ceci :

Pin 1 (bleu) --> pin 5 de DB9

Pin 4 (rouge) --> pin 4 de DB9

pin 5 (vert) --> pin 9 de DB9

pin 6 (jaune) --> pin 6 de DB9

pin 7 (marron) --> pin 1 de DB9

Pin 8 (blanc) --> pin 8 de DB9



Dites moi si je me suis trompé mais même avec ce branchement la monture ne marche toujours pas avec EQMOD.



Avez-vous un schéma de l'autre câble USB vers DB9 qui fait la liaison entre le PC et le câble ci-dessus ?

[titan___]

j'avoue ne pas savoir.



Par contre tu peux essayer de trouver avec voltmètre

sur cable USB/DB9 :



trouver le GND et 12v.

pour TX: tu devrais voir le voltmetre bouger quand tu lances EQmod.

reste RX : ?? plus que 5 cas possibles dont 1 de bon !!.



Pour le cable DB9 /RJ -> test avec ohmmètre pour trouver le bon cable en fonction de la position.



bref, courage !!



Did

[manich]

Merci titan pour t'es conseils !

Sur mon câble USB/DB9 je n'ais que trois fil et aucun n'est relié au 12V.

Un fil noir vers le GND

fil jaune vers Tx

fil orange vers Rx



Le problème vient peut être de là ?

J'avoue être un peu perdu

[manich]

Je lance un appel !



Personne aurait des photos de leurs câbles au niveau des deux prises DB9 pour que je puisse les imiter ?

[manich]

Bon après une investigation un peu plus poussée, le port USB TTL232R est HS.

Comment ? je ne sais pas



Est-ce que se câble conviendrait ?

http://cgi.ebay.fr/6pin-FTDI-FT232RL-USB-to-TTL-Serial-cable-5V-Converter-Adapter-f-Arduino-CTS-RTS-/170908142452?pt=LH_DefaultDomain_0&hash=item27caeb4b74



Merci de vos réponses.

[titan___]

Bonjour,



je ne pense pas que cela soit bon.

la monture est en 12v et ton cable parle de 5v.



Le plus sur (mais aussi le plus cher) est de racheter un câble pierro-astro.



Did

Modifié 28 septembre 2012 par titan___

[manich]

Oui, j'ai contacté Pierro-Astro pas d'autres choix que de changé le câble ou refaire le câble en achetant un TTL232R (avec les risques que cela comporte).



J'ai donc acheté un câble de liaison direct HEQ5 > PC (plus sûr:))



Merci pour votre aide, pour moi le sujet est clos.
