realisation alimentation eos 350d

[uvgy]

Bonjour je viens de réaliser une alim pour eos 350d pour le brancher sur le une batterie de 12v.

Pour cette réalisation j'ai récupéré les info sur ces trois liens:



http://pixels-et-lumieres.over-blog.org/article-11919150.html



http://steph.ubaud.free.fr/articles.php?lng=fr&pg=198



http://jmdefais.pagesperso-orange.fr/techn_jm/circ317.htm

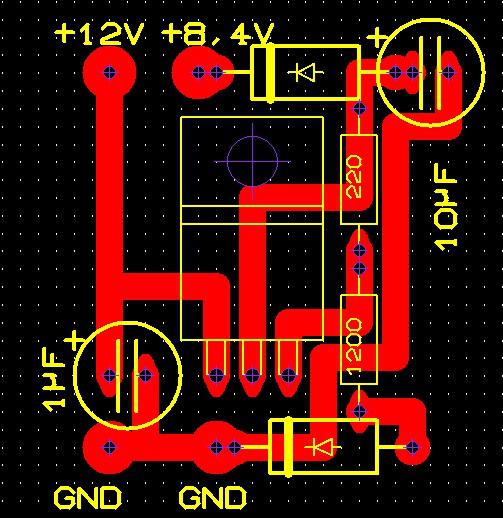

Pour commencer j'ai réalisé un schéma d'implantation et le typon (en rouge) avec le logiciel TCI4 (gratuit et en français).

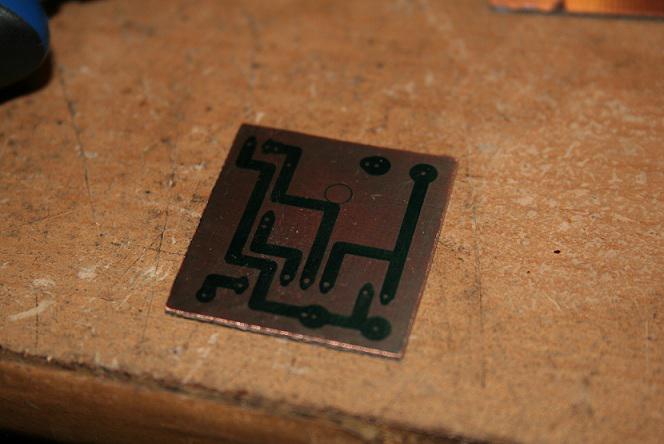

Le circuit imprimé révélé:

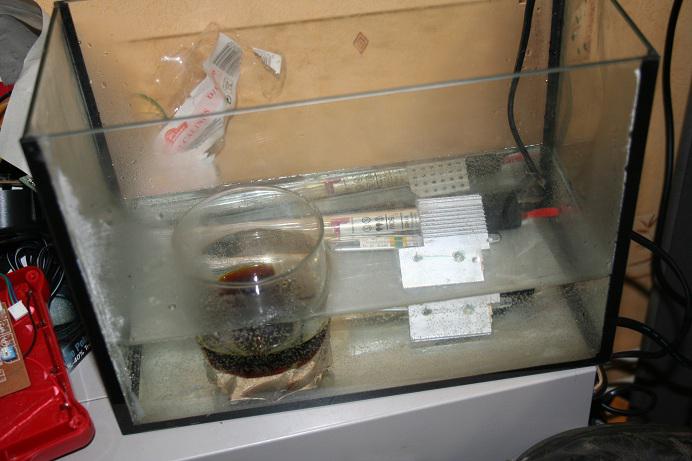

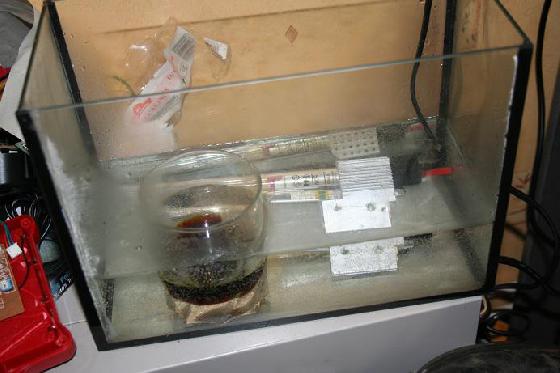

Le bain de gravure:

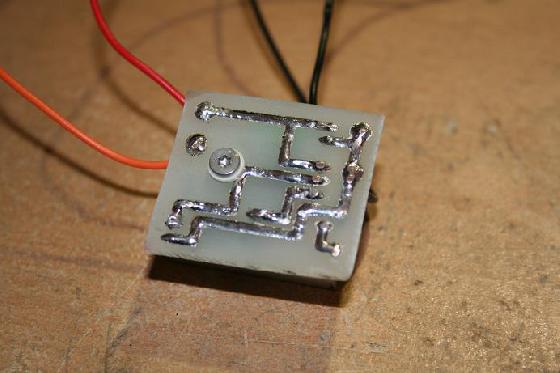

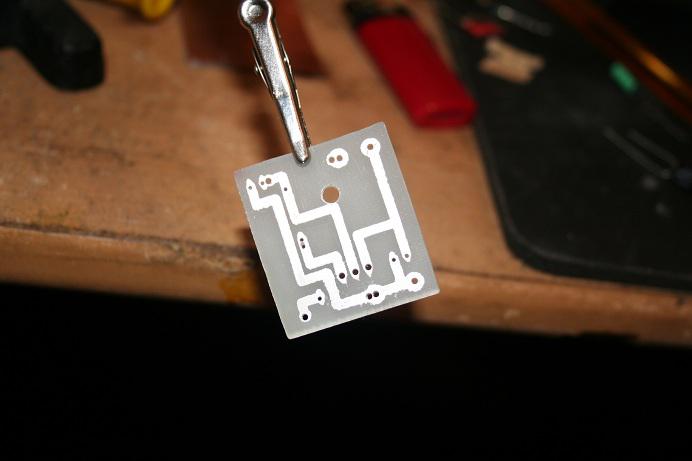

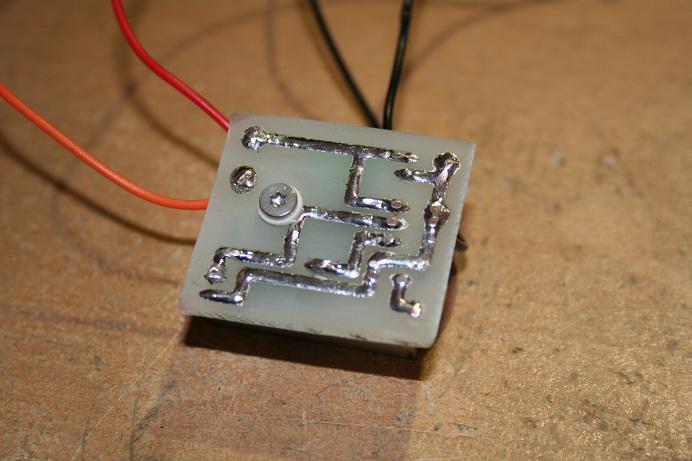

Le circuit gravé et passé a l’étain chimique a froid:

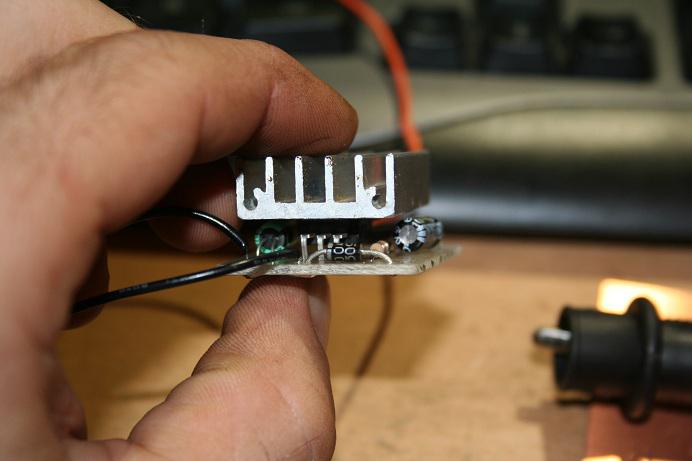

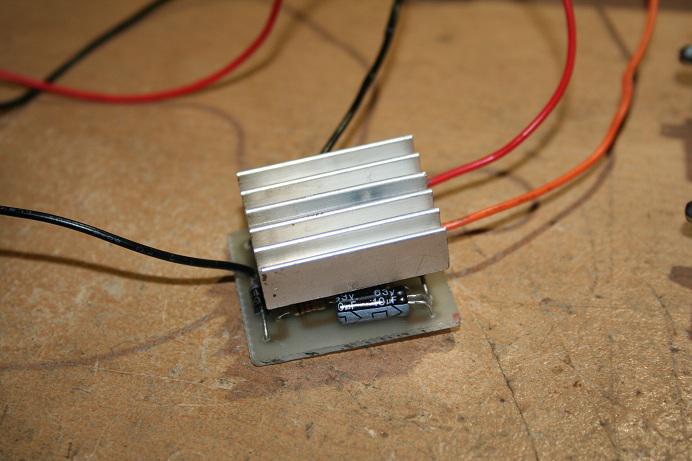

et le voici fini il me manque juste une boite une batterie morte et vernir les pistes pour les protéger de l'oxidation.









Pour modifier les tentions d'alimentation il suffit de modifier les résistances la formule est dans le second lien.

[uvgy]

je vous met le lien pour télécharger le programme

Il y as le programme 2 fichiers schéma ( comme celui du topic) et 2 typon différent en .xps prêt a imprimer.



http://www.megaupload.com/?d=ER2R86YF

[uvgy]

je viens de faire quelques test en sortie du montage j'ai 8.42v la batterie chargé a fond sort 8.38v, je pense que sa vas être pas mal

[Volpone]

Bonjour,



Merci.



Volpone.

[uvgy]

test effectué sur une pose de 3 minutes sa marche

je testerais un soir ou le ciel le permet sur une série de poses
