  1.   Le 09/06/2018 à 09:31, dragonlost a dit :

    Je suis tout à fait d'accord avec toi. Le ts-100 support beaucoup plus de courant et encore plus avec un bon refroidissement !

    Par contre il est pas officiellement supporter sur OnStep vue que le contrôle des micro pas c'est du SPI (comme le tmc2130). Sauf si il est compatible avec les commande pour le tmc2130 ? (FS2?)

    Voir davantage

    c'est bien parce qu'il est difficile de faire evoluer ONSTEP que j'ai fait le projet teenAstro. Deplus les problemes de Yonafunu montre bien que le concept de ONSTEP est beaucoup trop ouvert et modulable. On est très loin du plug and play.  J'ai testé les TOS100 avec une charge de plus de 50Kg. De plus avec les TOS on peut faire varier le courant suivant le mode GOTO et Tracking.

     bon courage.

    1.   Le 08/06/2018 à 09:41, yonafunu a dit :

      Merci de ta réponse,

      J'entends ce petit sifflement; après je ne s'aurai dire si ils sont irréguliers, je n'ai pas fait attention, je regarderai ce soir si le temps le permet.

      Les solutions à ce probleme ? Changer les drivers ? Lesquels sont bien en comparaison ?  (sans avoir à tuner comme pour le tmc2130)

      Voir davantage

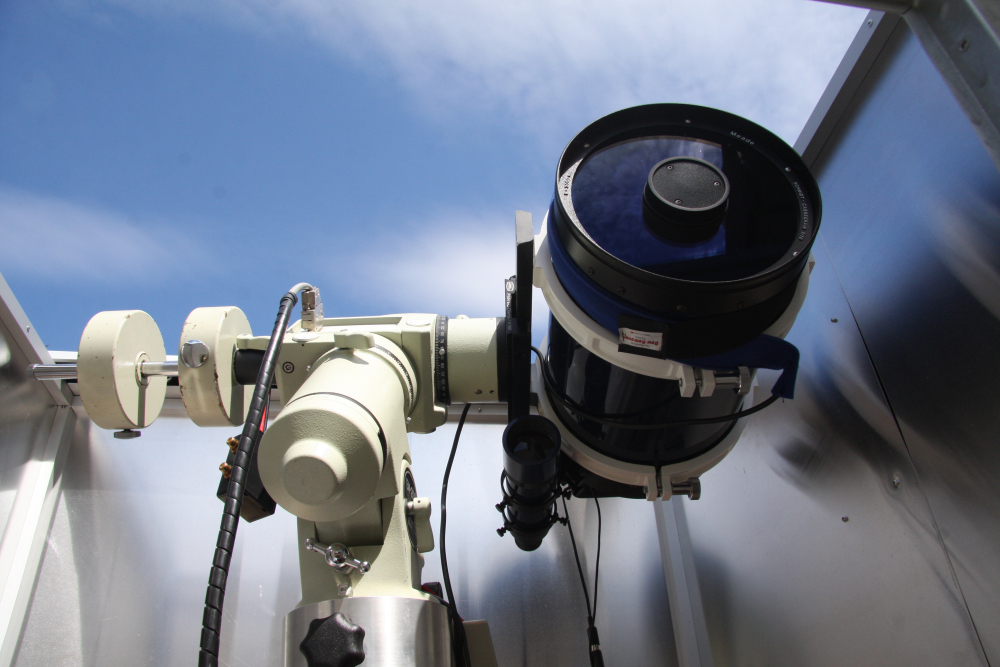

      Les TMC 260 sont trés bien c'est ceux que j'utilise et il marche très bien sur une monture allemande avec un Ritchey chretien de 400mm plus une Astrophysics de 125mm.

    A toide voir j'ai cramé 2 TMC2100 et après j'ai trouvé ca... TOS100

    http://www.watterott.com/de/TOS-100-Arduino-Stepper-Driver-Shield



  2. Ca y est j'ai terminé le redesigne du module WIFI de ONSTEP.

    L'ensemble de la fonction WIFI est maintenant intégré dans une librairie ce qui permet de l'integrer d'une manière plus raisonnable.

    Pour l'utilisateur cela veut dire qu'il peut maintenant utiliser la raquette sans jamais perdre le wifi.

    NB le D1MINI est super facile à flasher.



    le code est ici:

    https://github.com/charleslemaire0/TeenAstro/tree/master/SmartHandController

    la librairie est là.

    https://github.com/charleslemaire0/TeenAstro/tree/master/libs/WifiBluetooth-master



    Charles

  3.   Le 02/05/2018 à 15:44, dragonlost a dit :

    per ! Merci beaucoup.



    Bravo ! Super boulo !!!

    Je te conseillerai par contre de séparer ton code en 2 repo GIT ( controler et main board)  afin d'avoir 2 développement différent.

    Voir davantage

    Oui pour l'instant j'aimerai avoir un truc fini et bien clair pour tout le monde je ne pourrai pas faire comme Howard et répondre à des centaines de mails. C'est pourquoi j'ai choisit une version beaucoup moins modulable que ONStep qui par sa complexité offre plein de chose mais qui est un chemin de croix pour le developpeur. D'ou l'idée d'un kit simple et préflashé et Stable avec 90 % des besoins Normaux



      Le 02/05/2018 à 15:44, dragonlost a dit :

    un écran SPI  de taille identique pour avoir accès au écran RGB afin de passer en rouge.

    ( https://www.adafruit.com/product/1673 )

    Voir davantage

    oui normalement il y aura une fenetre plexis rouge pour que la saleté ne rentre pas dans le boitier



      Le 02/05/2018 à 15:44, dragonlost a dit :

    Passage à un Wemos esp32 afin d'augmenter le nombre d’entrée sortie ( y en a 2x plus pour pas beaucoup plus de place prise), C'est transparent en plus !

    - Ajout d'un GPS NEMA afin d'avoir l'heure, la latitude et la longitude automatique ! ( https://github.com/mikalhart/TinyGPSPlus/releases )

    Voir davantage

    J'avais cru comprendre que le wemos 32 n'est pas tranparent si tu peux compiler le ONSTEP server et verifier que ca marche c'est une evolution que je sohaite aussi!



      Le 02/05/2018 à 15:44, dragonlost a dit :

    Ajout d'un lecteur de carte SD SPI ( sauf si il est intégrer à l'écran), pour pouvoir y intégrer des éphémérides

    https://github.com/MarScaper/ephemeris --> il est français et sur webastro

    Voir davantage

    Pour moi c'est peut être ici du luxe car le code arduino est mega ch**t  à debugger pour moi TeenAstro c'est une raquette à la FS2, plus facile à utiliser que le MCMT 32 mais ce n'est pas un controller 10 micron... Mais si c'Est super facile pourquoi ne pas essayer.

      Le 02/05/2018 à 15:44, dragonlost a dit :

    mettre a jour le code de onstep_wifi

    Voir davantage

    Oui mais un certain nombre de mes evolution necessitent des modifications de ONSTEP (que j'ai faite sur ma version de ONSTEP)



      Le 02/05/2018 à 15:44, dragonlost a dit :

    - Ajout d'un contrôle pour le Focuser 1 et 2.

    Voir davantage

    Teenastro est composé d'un focuser et de ONSTEP tu peux piloter le focuse grace aux boutons blancs

  4. Voici l'ecran après avoir allumé l'appareil:

    • si il n'a pas de position "park"
    • ou qu'il a été eteint à une position que la position park

    il est alors en position Home symbolisé par l'icone en haut à droite.




    Si on appuie sur une touche direction ou on effectue un Goto on voit alors le "side of Pier" visibe en haut à droite symbolisé par "E" East ou "W" pour West

    DSC_0440.jpg.d3bfcf5636fe6ff1c0bb37ba23c19692.jpgDSC_0449.jpg.63f51219ab87e6c2520a759b2258c598.jpg



    Le symbole en || montre que le telescope ne suit pas




    le symbole >> est visible lorsque le telescope fait un GOTO




    Le symbol >s est visible lorsque le telescope effectue un suivi






    Le symbole "Guiding"  est visible lorsqu'on appuie sur une touche ou qu'une commande de guidage est effectuée




    Lorsque le telescope va vers sa position de garage le symble P>> est visible




    Lorsqu'il est garé , le symbole P est visible




    Lorsque le telescope est sous l'horizon et que le suivi s'arrete on voit le message d'erreur "ErrHo"




    Idem pour le Meridien




    Charles







    • Merci / Quelle qualité! 1
  5. Il faudra que j'organise une branche pour pouvoir partager le code, deplus le code de la raquette est compatible avec ma version modifié de on step.

    Il y a tellementde de code GNU dans les librairies ARDUINO qu'il est difficile de ne pas faire du GNU. Donc mon code est GNU



    Charles



  6. t'embete pas avec la planche à pain il y a des platines que tu peux commander chez differentes personnes. Le PCB mini est trés bien pour commencer et essayer de comprendre comment OnStep marche. à 10€ les platines pourquoi se prendre la tête...



    Charles

  7. Ce kit est fait pour les novices, les clubs et ceux qui veulent un systeme GOTO plus moderne que la FS2 et plus facile à utiliser que le MCMT ou OnStep.

    l'idée est de founir tous les elements avec des micro controlleur préflashés donc pas besoin d'avoir des compétences ni en ARDUINO ni en programmation. Juste quelque soudures à faire. J'ai choisit sciemment des composants facile à souder.



    Pour ta monture il te faut des moteurs pas à pas de même pour la motorisation du porte occulaire.

    on peut fair du guidage en mode pulse guiding c'est à dire avec un PC. le kit n'a pas de prise ST4.



    le kit marche en 12V-24V



    Charles









  8. Oui ce sont bien mes doigts. :p



    Pour la gestion de l'affichage j'ai utilisé l'excellente lib u8g2

    https://github.com/olikraus/u8g2



    Au niveau de la platine elle est très simple un D1 Mini et quelques resistances et des condensateurs pour les interupteurs donc rien de bien sorcier de ce coté là.



    Coté code c'est une interface assez simple la raquette est connectée à l'unité central a l'aide de 4 fils: RX TX GND et 5V

    avec l'interface RXTX j'envoie des commandes LX200.



    Pour le catalog d'étoiles et des objets Herschell il est directement écrit dans le code. il est ainsi bien comprimé par le compilateur.



    Parmi les fonctionalités remarquables:

    La possibilité de configurer les rapports de reduction sans avoir à compiler et flasher le micro-controller :wub: fini l'edition des fichier config.h!! pour cela j'ai du modifier OnStep

    Des monture prédefinies!

    La possibilité de tout regler sans avoir besoin d'un PC!!!! Date, heure, Lat, Long etc...

    La possibilité de faire du goto sans smartphone ni PC

    l'affichage en temps réel des messages d'erreur : horizon, meridian, overhead etc...

    Affichage du "Side of Pier" sur l'écran

    Possibilité d'allumer ou d'eteindre le Wifi

    Possibilité d'allumer ou d'eteindre le suivi



    etc... etc...



    Voila







  9.

    +1 La soudure au plomb c'est plus facile et il faut un fer avec une pointe fine. Ne pas hesiter a rester un peu pour que cela fonde bien. Les points liés à la masse sont les plus penibles car ils perdent beaucoup de chaleur.

  10. Pour les touches, j'ai reprise celle du FS2 de astro electronic

    http://www.astro-electronic.de/fs2.htm



    J'adore ce controleur qui ne plante jamais.



    J'ai regardé le prix des boutton en alumium c'est presque 15€ pieces.





    L'usinage de la plaque pour la raquette coute presque 70€.



    L'avantage de ces boutton c'est qu'on peut les utiliser avec des gans.

    Donc je n'arriverai pas a fournir le kit avec la raquette pour 150€.



    Je vais devoir faire la somme des dépense et voir combien ca m'a couté.



    Pour le smartphone, c'est exactement mon idée, un usage avec ou sans smartphone.

    J'ai pensé ce controler avant tout pour les clubs astronomique allemand et suisse.



    Une FS2 neuve coute 1000€.



    j'aimeais atteindre la qualité de ce genre de produit:

    http://www.astro-physics.com/index.htm?products/mounts/control/control



    Charles

×
×
