Alex29

Wah, quel beau montage! Ultra compact! Bravo!

J'ai tenté plusieurs solutions pour faire le vide dans la caméra mais j'ai toujours des fuites. J'ai siliconé partout où j'ai pu et ai mis de la graisse à vide ailleurs. Ma solution de pompage pourrait intéresser certains: j'utilise un compresseur de réfrigérateur, que j'ai raccordé avec un petit manomètre avec des raccords Sudo. Attention, au bout d'un moment ça chauffe, à faire tourner 20min max en restant à côté.

J'ai trouvé sur Github la version 0.8.3, qui fonctionne bien. Le DHT est reconnu et opérationnel. La régulation de la température se fait bien, bien que ça prenne pas mal de temps à se stabiliser. J'ai avancé côté étanchéité aussi. J'ai trouvé du silicone neutre en quincaillerie et ai collé tout ce qui devait l’être. Au niveau de la visserie et des joints, j'ai mis de la graisse a vide. J’assèche l'intérieur de la caméra (fermée) avec des sachets de dessicant. Je ne suis pas parvenu a faire le vide, même partiel, dans la caméra avec ce que j'ai pu trouver (une pompe de tire-lait 😆), je travaille là dessus

La descente en température fonctionne mais pas la régulation j'ai l'impression. Par exemple, sur camview, je mets une consigne à 12°c, il descends beaucoup plus bas (jusqu'à 4°c) et remonte ensuite à l'ambiante. Il faut alors que je deconnecte la cam puis relance camview pour descendre à nouveau. Idem si je mets une consigne plus basse, il descends et dépasse la consigne. J'ai le tout premier firmware et camview (d'astroccd.org). J'ai essayé sous ascom avec APT et un autre camview (de Greg) et pareil. D'ailleurs, si vous avez une bibliothèque de firmware, dont celui qui gère le DHT22 je suis preneur 😀. Je ne sais pas où trouver d'autres firmware que celui de base

J'ai bien avancé sur la partie mécanique, la cam86 est maintenant fonctionnelle. Je dois maintenant peaufiner les choses pour la rendre étanche, ça ne va pas être de la tarte! Je m'interroge sur les moyens d'y arriver. Au niveau des vis, de la graisse à vide suffit ou il faut coller ( araldite ou silicone)? Pour la fenêtre je pensais mettre un paquet de silicone sous la bague m48, ensuite la visser et laisser sécher. Pour le peltier, idem, faire un joint silicone tout autour lorsqu'il est en place. Vous avez d'autres idées?

C'est un petit fer pour cms, un Weller WSM 1C

J'ai testé à 8v, sans succès. Depuis j'ai reçu mon nouveau capteur, et ça venait bien de là! j'ai eu ma première image. j'en ai profité pour tester 8, 9 10, 11 et 12v, et ça fonctionne pour toutes ces tensions. Je passe à l'étape suivante!😁

C'est une bonne piste, je vais tester ça quand j'aurai un moment!

Merci! Je vais reprendre tout cela ce weekend et remplacer l'AD811

J'ai déssoudé C30 et l'ai mesuré, il fait 178µF au lieu des 220µF nécessaires. J'en ai 2 autres qui font 172 et 163µF. J'ai soudé ces 2 derniers en parallele pour avoir une capa résultante de 335µF, ça n'a rien changé aux traits verticaux sur la gauche. J'ai comme option de le souder directement sur la patte 18 de DD8 (post de Pagpatrice Page 73) J'ai aussi un C30 option polarisé de 120µF, que je mesure à 114µF. En regardant de plus plus prêt l'ampli vidéo AD811, j'ai relevé une bizarrerie. Sur le schéma électrique R9 est connectée sur la patte 7 de l'AD811, or sur mon PCB, ou sur le Gerber ce n'est pas le cas! R9 est connectée d'un coté sur la pin 13 de l'Atmega, et de l'autre côté à la fois sur les pin 4 et 18 de l'Atmega. J'ai un pcb vierge sur lequel j'ai aussi pu vérifier cette continuité 🤔 Pas simple de s'y retrouver du coup J'ai un autre AD811, ça vaut le coup de le remplacer?

Je vais jeter un coup d'oeil de ce côté là😉 Il semblerait que les choses se soient améliorées depuis hier, même si je n'arrive pas à avoir une image nette.

Salut Cédric, oui j'ai essayé le coup du trombonne avec tout un panel de temps de pauses, puis ai ensuite fait varier le gain puis a nouveau les temps de pauses mais toujpurs rien. J'ai un oscilloscope à disposition pour le weekend et ai pu regarder les signaux pour les comparer à ceux d'astroccd.org. C'est pas bon du tout, rien ne va! Du coup j'ai re-checker mes soudures de CI et ai testé les continuité de pas mal de choses. j'ai repris des soudures qui étaient sèches je pense R14 et R15 font bien 10 Ohms C45 à l'air ok aussi à 48uF (sans l'avoir desoudé) SUr R24 j'ai bien 15V J'ai relevé une tension anormale sur la pin 16 de DD7, j'ai -8,15V au lieu de -7V Maintenant le signal d'offset est un peu différent, j'ai des bandes verticales a gauche😅, je vais changer C30, et je dois avoir un DD11 en rab. En pleine lumière, ou à temps d'exposition assez important, j'ai des trames horizontales, comme si il y avait un probleme de synchro/lecture. J'ai voulu mesurer la fréquence du quartz et ai pour ça regardé à l'oscillo la pin 17 de l'atmega et j'ai un chronogramme bizarre, et tout cas je ne vois rien à 12 Mhz! Chose bizarre aussi, les valeurs de Mean que j'ai sont plus faibles sous éclairement qu'a l'obscurité 🤔 Je vais tester une refonte avec le firmware et le viewer de base pour voir (C'est bien ceux que l'on trouve dans le pack à télécharger sur astroccd.org?) Aie Aie Aie, il est bien cassé ce capteur. J'en ai commandé un autre au cas ou, et si au final les 2 fonctionnent j'e vais en debayeriser un!

J'ai testé la cam derrière un objectif, pas de changement les symptômes sont les mêmes. Sous APT, la cam est bien reconnue avec les drivers Ascom, mais pareil, toujours pas d'image. Je vais chercher un nouveau capteur...

J'ai des soucis pour obtenir une image. j'ai reparcouru les différents post du forum à ce sujet et visiblement pour la plupart des cam86, on obtient une image sous cam view avec gain et offset à 0. De mon côté le capteur réagit à la lumière sans pour autant donner quelque chose de cohérent (par exemple, je masque une moitié du capteur, l'autre étant éclairée). Pour info: mon capteur n'est pas refroidi, ni de manière passive. J'ai pu lire après l'avoir démonté que les chips ccd sont sensibles à l'electricité statique. Je n'ai pris aucune précaution pour me mettre au meme potentiel que le capteur avant de le toucher. j'espère que je ne l'ai pas détruit! J'ai vérifié les continuité de toutes les broches avec les autres composants, tout est bon et le capteur est bien alimenté. La carte tire environ 200mA sous 12V. Voilà quelques captures pour illustrer: Capteur sous lumière ambiante 0ms: Capteur éclairé par la led du téléphone 0ms: Capteur sous lumière ambiante 2s : Capteur sous lumière ambiante 0ms à nouveau : Il semblerait qu'avec 2s, il y a une accumulation de charge, car quand j’intègre à 0ms tout de suite après, l'image est toute blanche. Si j'étient puis rallume la cam, plus d'image blanche à 0 ms. Une idée de ce qui peut se passer?

Ah c'est une belle journée aujourd'hui! Je ne sais pas ce qui s'est passé mais merci Sauveur!

Nouvelle étape de franchie, merci @nounouche pour ton Mega et l'eeprom. J'arrive a lire ce qu'il y a sur l'eeprom, le mega est reconnu et j'ai pu transférer le programme en .hex dessus. Le reste des composants sont soudés (sauf C15 et C16). En ressoudant j'ai bousillé le pad n°22 du pcb sous l'atmega (correspond à ADC7), la piste cuivre est partie, mais visiblement cette patte n'est pas utilisée, ouf😅 Par contre, dans cam view, il fait toujours tout noir. En consommation, sous 12V, la carte tire 190mA au repos. lorsque je fais "Get Image", ça monte à 220mA le temps des 2 secondes de l'acquisition, mais l'écran reste noir (avec offset au minimum)

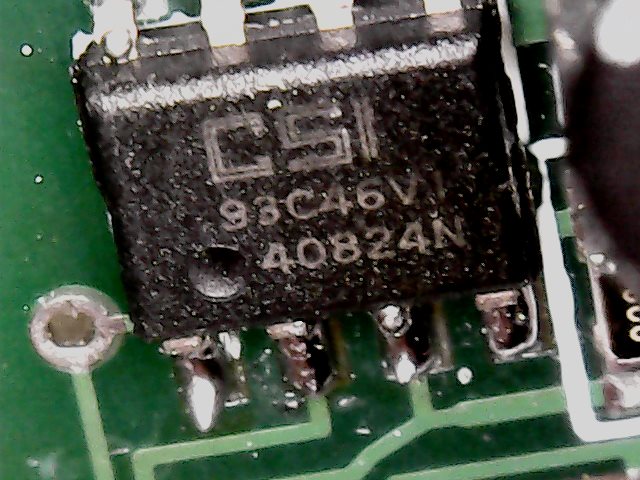

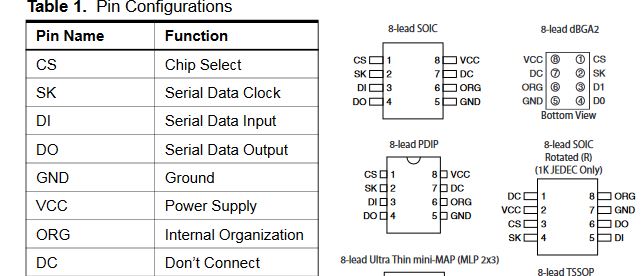

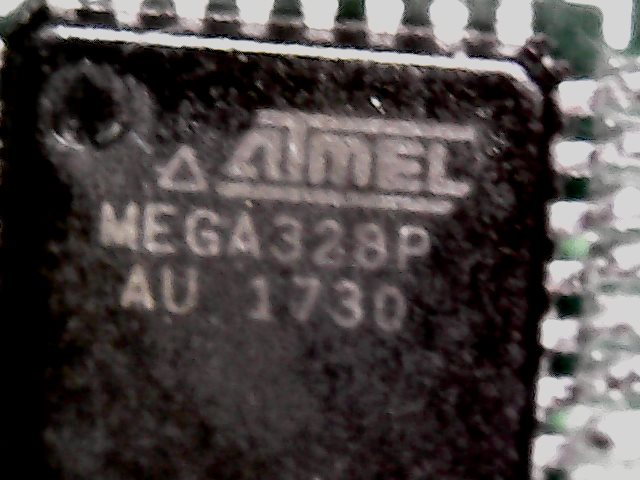

Bonsoir @pagpatrice, Merci pour ton soutien, et la création de ce post. La cam86 est vraiment un beau projet Oui j'ai bien l'impression que mon Mega soit le bon, voici une photo J'ai un doute sur mon EEPROM, comme je n'en trouvais nul part, je l'ai pris sur ALI. Lorsque je lis ce qu'il y a sur l'eeprom, il me sort que des "FF" en hexadecimal, dans tous les secteurs de mémoire. EN regardant le datasheet, j'ai pu voir que pour le format SOIC (voir schéma ci dessous), il existe deux composants ayant des brochages différents. J'ai demandé au vendeur le schéma des pins du composant, sans réponse. Je vais emprunter un oscilloscope muni de petites sondes pour voir ce qu'il se passe sur les Pin "DI" et "CS" lorsque je charge le programme dans le FTDI; c'est bien a ce moment là que l'on charge le programme dans l'eeprom sous MProg 3.5? une photo de l'eeprom

Ha OK je sors 😅😁

J'ai testé plusieurs choses sans succès pour le moment. Le connecteur USB est raccourci au maximum, je n'ai pas vu de changements. Je pense qu'il y a un soucis au niveau de l'Eeprom (MAX743CWE), lorsque je lis ce qu'il y a sur celui ci, il me sort que des "FF", autrement dit, il n'y a pas de programme dessus. J'ai testé toutes les connexions et les tensions à ces bornes, et tout semble ok. En regardant le shéma electronique du montage, je ne comprends pas comment est programmé l'EEPROM, je ne vois aucune connexions directes avec le FT2232 ou l'ATMEGA. Des idées?🤔

En complément au message précédent, l' Atmega n'est visiblement toujours pas reconnu (j'ai revérifié les soudures et ai passé un coup d'air chaud). Les Fuses n'ont pas les bonnes valeurs. Deux "devices" sont détectés mais je n'en voit qu'un seul, le B

@dpapavoine En effet, il y avait bien un soucis au niveau du FT2232. Un coup de poste a air chaud à réglé le problème. Le FTDI est bien détecté sous windows, j'ai installé les pilotes puis ai bien décoché PORT COM VIRTUEL pour USB CONVERTER A et B dans le gestionnaire de périphériques. Il y a peut etre une autre option à cocher ici? Car ensuite ça coince: Ensuite je passe sur Mprog 3.5, Open cam86.ept, Erase puis Load. Tout semble aller sauf que je n'ai pas de "Device 1" qui apparait en bas. Ensuite je suis allé voir sur cam86 prog, et la ça coince, pas d'ATmega en vue ça pourrait venir d'un autre probleme de soudure, ou quelque chose a ajuster dans le gestionnaire de périphériques?

J'ai soudé tous les composants de l'étape 2, contrôlé au microscope d'éventuels courts circuits. Lorsque je mets la carte sous tension et que je connecte l'usb au pc, rien ne se passe, y compris dans le gestionnaire de périphérique au niveau du bus usb. J'ai touché du doigt tous les composants, aucun ne chauffe anormalement. J'ai toujours les bonnes tensions au niveau des points de contrôle de fin de soudure de l'étage d'alim. Depuis le pcb, DM, DU et GND de usb sont bien reliés au bout du connecteur, sans court circuit. Quels autres points de tension je peux vérifier pour localiser le problème?

Ok parfait, merci! Je n'ai pas insisté pour ne pas abîmer les pistes, allez c'est parti pour souder le ft2232 😅

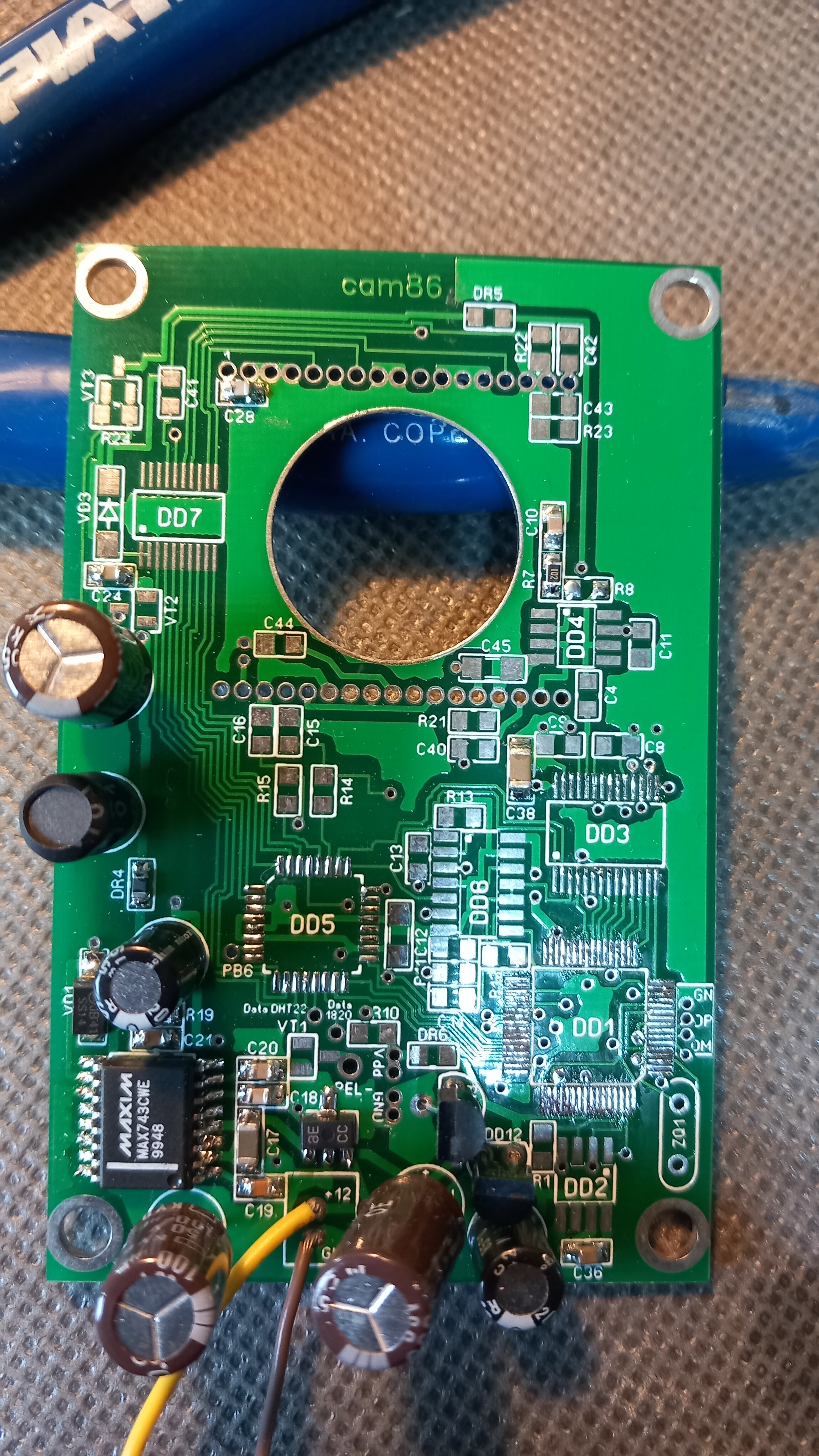

Je ne sais pas quelle version du pcb j'ai. Voilà les photos recto verso de la carte. Oui la piste en Y (pins 6 et 7 en partant du haut a gauche)

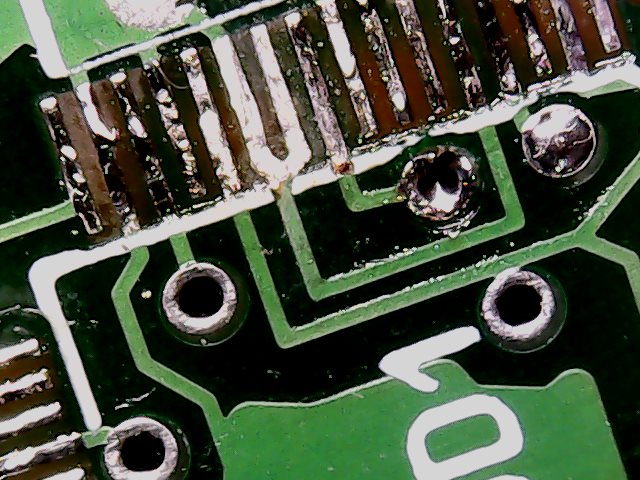

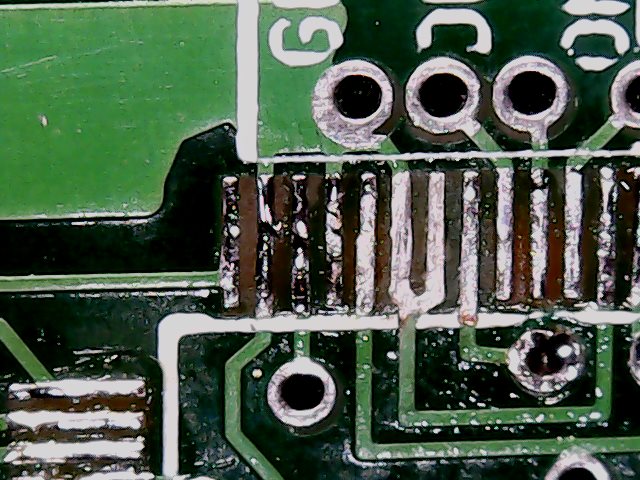

ça y est, j'ai enfin démarré le projet. J'ai terminé l'étape 1 de soudure et ai les bonnes tensions là où il faut. Je suis sur la phase 2 de soudure, je viens d’étamer toutes pistes de DD1 DD3 et DD5. Avant de souder les chips j'ai inspecté les pistes et j'ai un doute sur DD1 (voir photos), il semblerait qu'il y ait 2 pistes en court circuit. Mais, impossible d'enlever le surplus à la tresse a déssouder, du coup je me demande si c'est normal au niveau de ces 2 pistes ou pas (ce sont les pistes 10 et 11) . En regardant le schéma électrique ces 2 pistes sont effectivement reliées à la masse. Avant de souder le 2232, j'aimerais avoir un avis
