Panne EQ6, axe AD.....

[Altair01]

Bonjour,



Gros bruit sur l'axe AD (NEQ6 Goto) qui n'avance plus ni ne recule. On a donc démonté le panneau de commande pour constater que le moteur AD s'était détaché !! Donc réparation.



A partir de là l'EQ6 a fonctionné quelques jours. Mais elle recommence à faire un petit "clac,clac..." toujours sur l'axe AD.



D'où quelques questions :



1) les moteurs sont fixés sur des platines, elles-mêmes boulonnés sur le corps de la monture. Mais pas de rondelles freins sur les boulons. Est-ce normal ? J'envisage donc d'en mettre mais n'y a t-il pas un gros inconvénient que je ne vois pas ?



2) Est-il possible de voir les engrenages qui sont sous la platine ? Enlever le capot arrondi qui est au dessus ? Ce capot ne sert-il pas de support à quelque chose ? Autrement dit quels risques je prends si je le démonte (2 vis seulement) ? Nota : sur le forum on trouve des exemples en photos de démontage de cette monture (nettoyage, graissage) mais sur aucun de ces exemples ce capot n'est démonté. Pourquoi ???



3) Comment régler la platine ? Pige ? Autre moyen ?



4) Comment régler les engrenages ?



Merci



Cordialement

[ursus]

1) sur la mienne, il y a des Rondelles frein Grower.

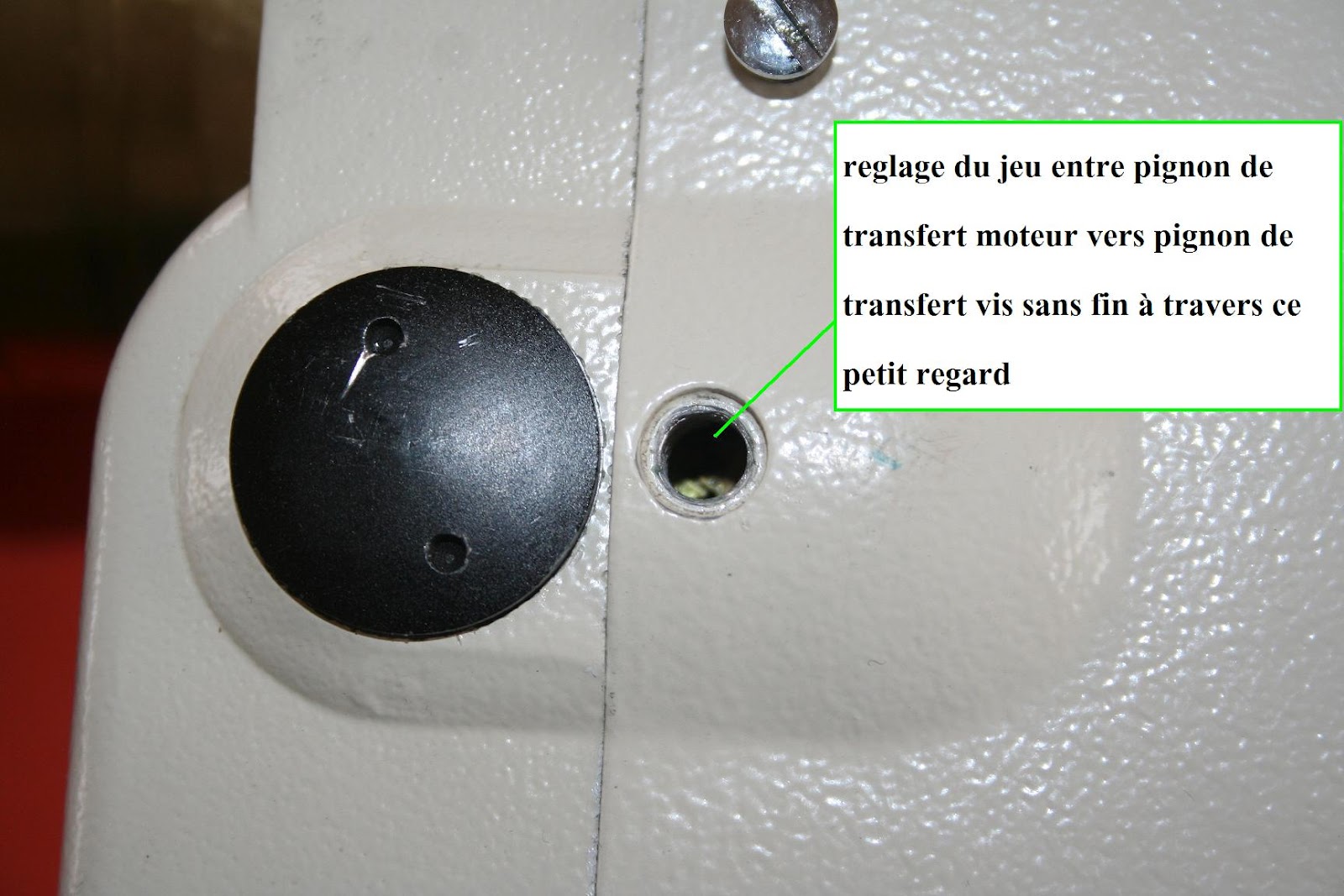

2) Voir les engrenages AD est quasiimpossible. Tu as une petite vis (juste à coté du cache/vis rond noir qui te donne acces aux roulements de la VSF) de qui te cache les engrenages moteurs. Avec une lampe, tu peux voir le jeu entre les deux premiers engrenages.





Pour voir les engrenages sous la platine et les régler, il faut enlever les moteurs, les sortir puis les reconnecter à la carte...faire marcher le tout démonté.

Voir ici peut être

Modifié 18 juin 2014 par ursus

[Altair01]

Merci de ta réponse.



Encore quelques questions :



1) Sur ta photo à quoi correspond la vis inox en haut ? Fixation du capot arrondi ? Si je l'enlève je risque quoi ?



2) Sur le ppt que tu as mis en lien :



- En 5eme étape (page 9) on dit "Régler le serrage de l'écrou pour avoir le jeu minimum sans point dur". Il n'y a pas un autre moyen avec des cales d'épaisseur par exemple ?



- En 8eme étape, même question. Mais si on n'a pas accès aux engrenages c'est foutu !!



Merci



Cordialement

[Captain Flam]

Pour te repondre

question 1) la vis en haut est simplement la vis qui a etait enlevé plus bas (voir la photo)

question 1bis) La grosse vis noir est la vis d'acces au roulement à bille et juste derriere celui-ci il y a la vis sans fin (ne pas toucher dans l'etat, uniquement si tu change les engrenage oules roulements)



pour effectuer un reglage du jeux (engrenages/vis sans fin/ couronne) n'est pas si simple que ça tu dois connaitre ta monture et les elements en mouvement qui la compose



Voici des liens qui pourront te permettre de faire une bête de course ta petite monture standard

ATTENTION SI IL T'ARRIVE DE CASSER QUELQUE CHOSE JE NE SUIS RESPONSABLE DE RIEN



http://www.webastro.net/forum/showthread.php?t=81674



http://www.webastro.net/forum/showthread.php?t=114575



http://www.astro-baby.com/EQ6%20rebu...own%20Home.htm



Bon bricolage



Fab;)

[Altair01]

Cpt FLAM,



Merci pour ces informations et ces liens.:)



Pas inquiétude tu ne vas pas te retrouver aux assises !!:D:D



Cordialement
