ONSTEP Celestron CI700


F5ODA

Messages recommandés

Bonjour à tous



Voici les résultats de mon projet a base de motorisation ONSTEP.

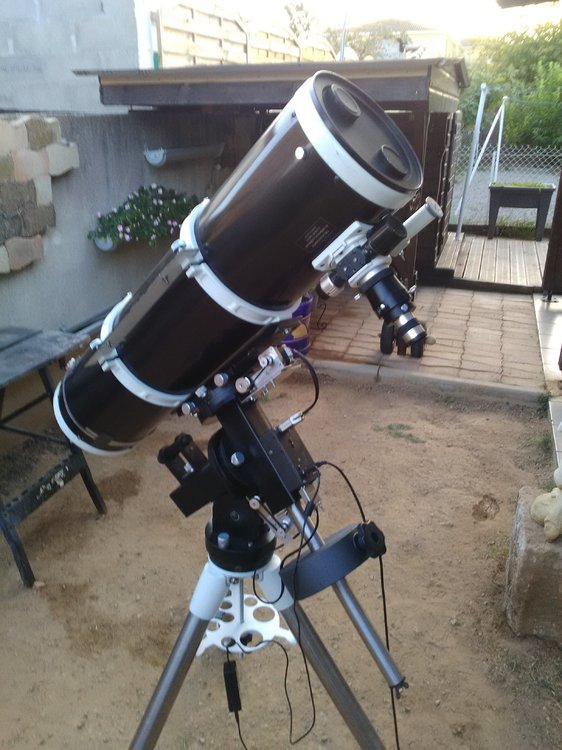

J'ai utilisée une vieille monture Célestron CI700 qui doit avoir environ une trentaine d'année, et l'ai motorisé en suivant le projet de Howard ONSTEP.

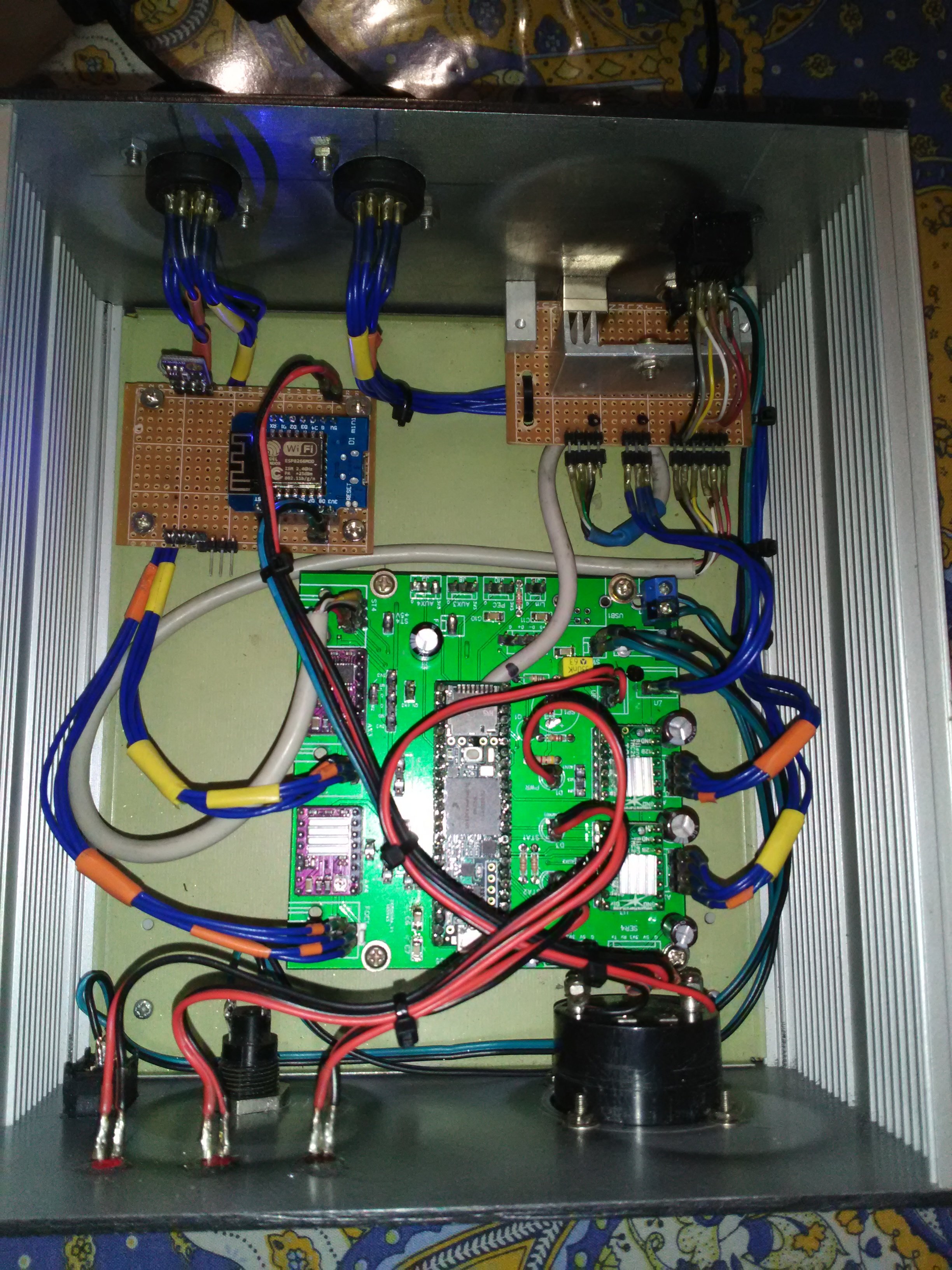

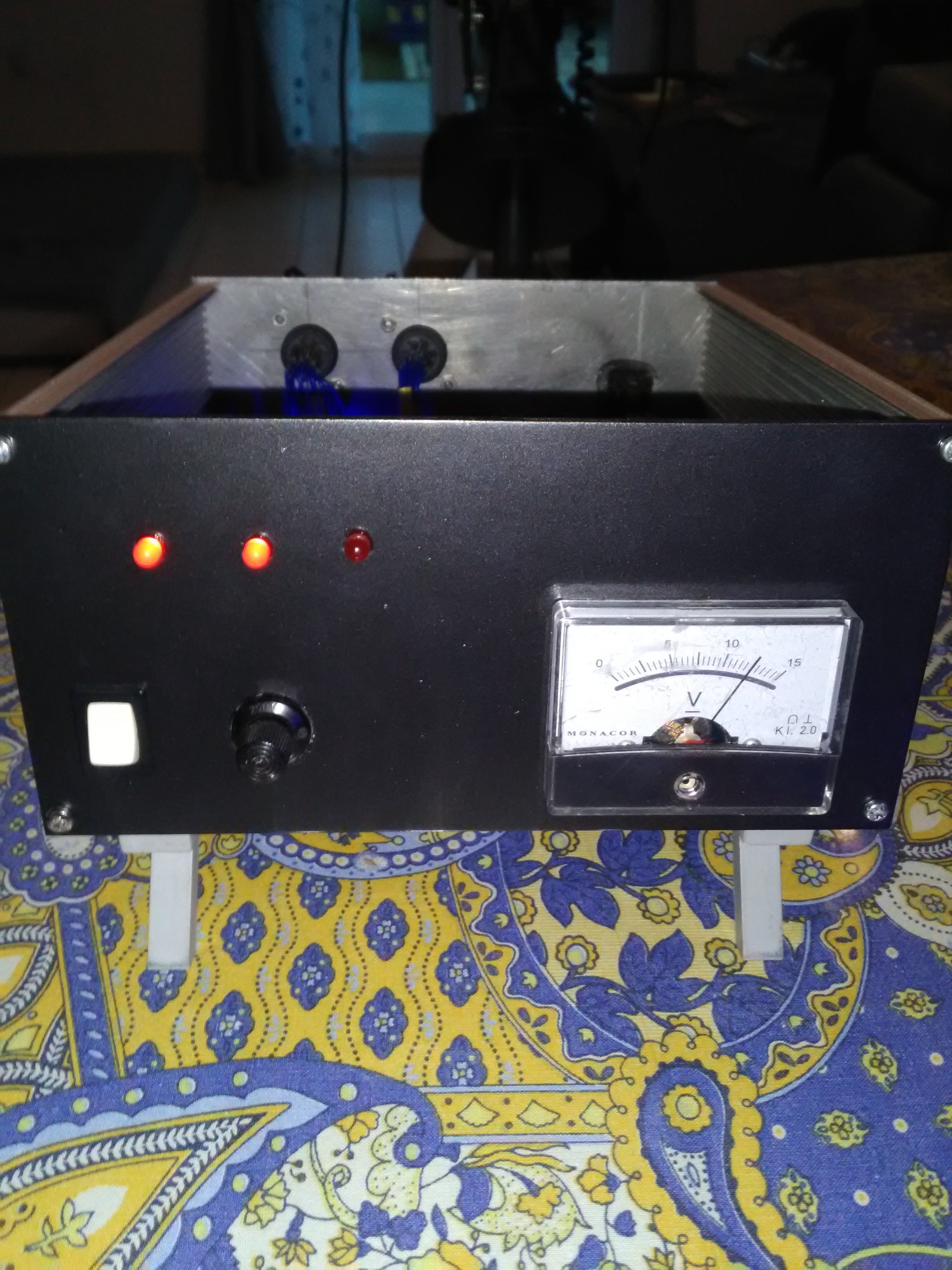

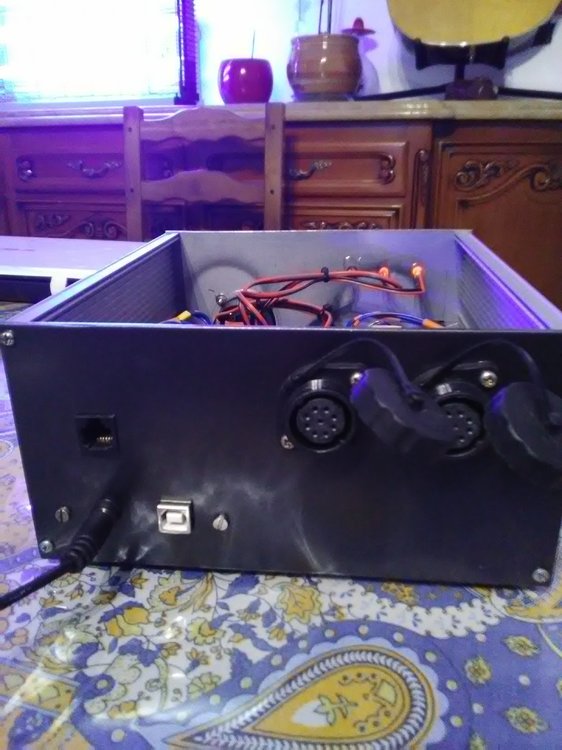

Je motorisé dans un premier temps avec le systeme MiniPCB et Teensy  3.2  et DRV 8825 puis j'ai réalisé la version Max PCB pour profiter de la motorisation focuseur a base de Teensy 3.6 et TMC 2130 pour la motorisation monture et DRV 8825  pour les focuseurs.

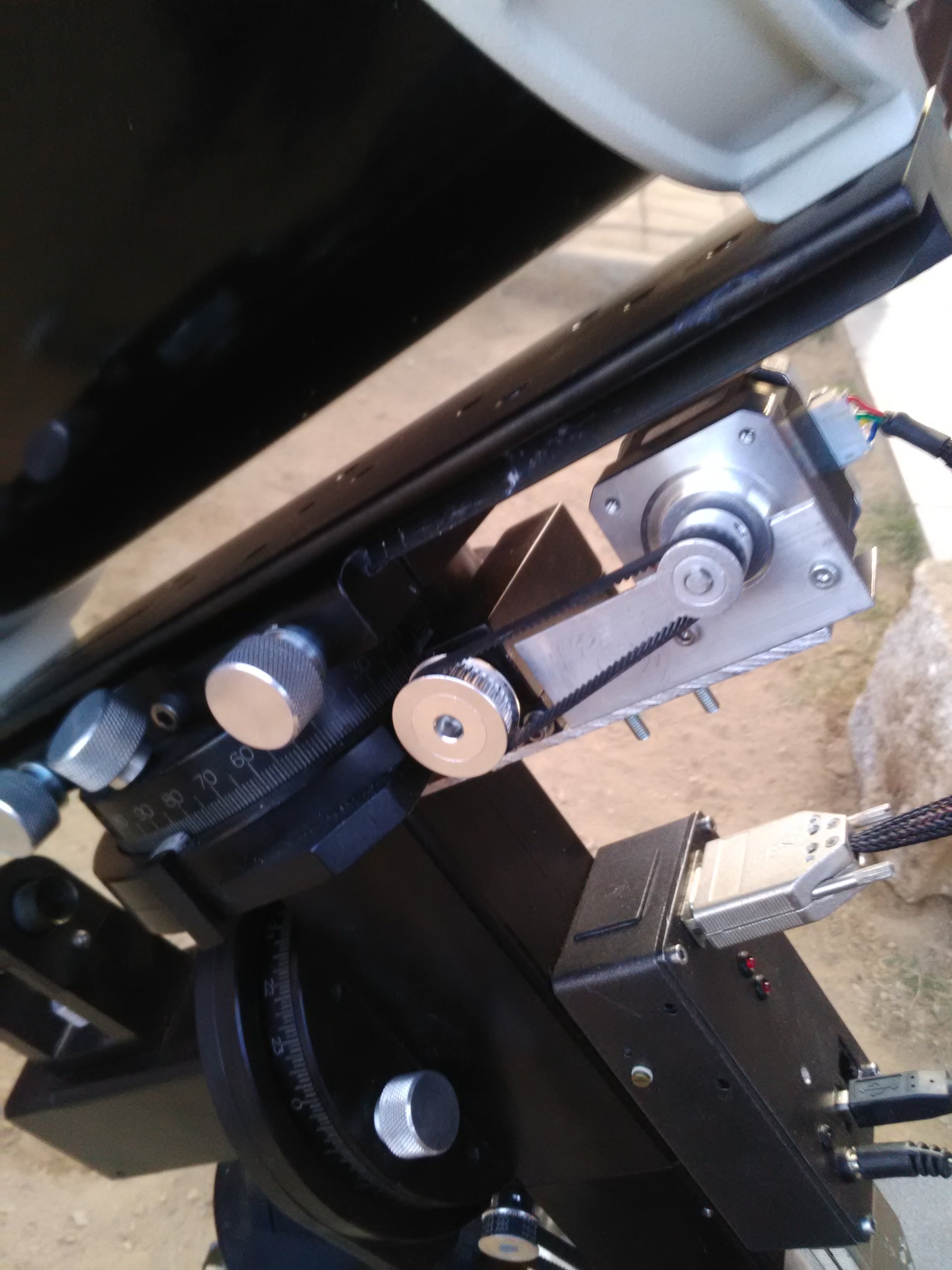

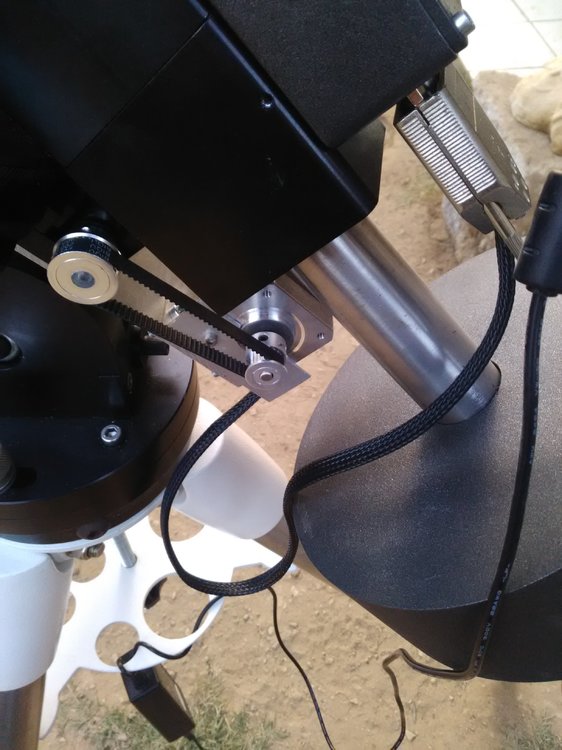

Pour le transfert moteur / monture un rapport de 2.5 réalisé avec des poulies GT2 16 dents et 40 dents moteur Nema17 à 200 pas reference : 17HS4401   1.7A/0.4Nm.

Ci dessous  les photos de la réalisation ainsi que deux foto realisés avec.



Les deux photos de IC434 et IC11 sont réalisé avec une SW80ed Atik 383L+ Filtre Ha 7nm baader IC11 = 16 x 300s et IC434 = 18 x 300s



Bon Ciel à tous



Eric

Narbonne
