Construction d'un trépied en bois pour EQ3-2

[ludovic57320]

Bonjour à tous et à toutes !



Je suis l'heureux propriétaire d'un 150/750 sur monture EQ3-2. J'en suis très content, que ce soit pour faire du dessin ou de la photo cependant, le trépied en alu livré avec la monture montre très rapidement ses limites notamment en matière d'atténuation des vibrations... Surtout en photographie !



Pour remédier au problème et ainsi avoir quelques chose de plus stable je me suis lancé dans la construction d'un trépied en Bois

Attention, je ne suis absolument pas menuisier, mes compétences en la matière sont très limitées, je n'ai pas spécialement recherché la plus belle des finitions et je n'ai pas trop chercher loin en terme d'esthétisme ! Uniquement la stabilité



Niveau matériel j'ai eu besoin d'une lambourde 2400mm x 70mm x 45mm pin traitée, des charnières de porte, une tige filetée de 16, des écrous M16 Des patins pour chaise, une scie sauteuse, une meuleuse ,une perceuse ...



Tout d'abord il faut découper la lambourde aux dimensions qui vont bien pour s'attacher à la monture en lieu et place du trépied alu je ne me suis pas embêter j'ai pris exactement les même mesure que le trépied d'origine.

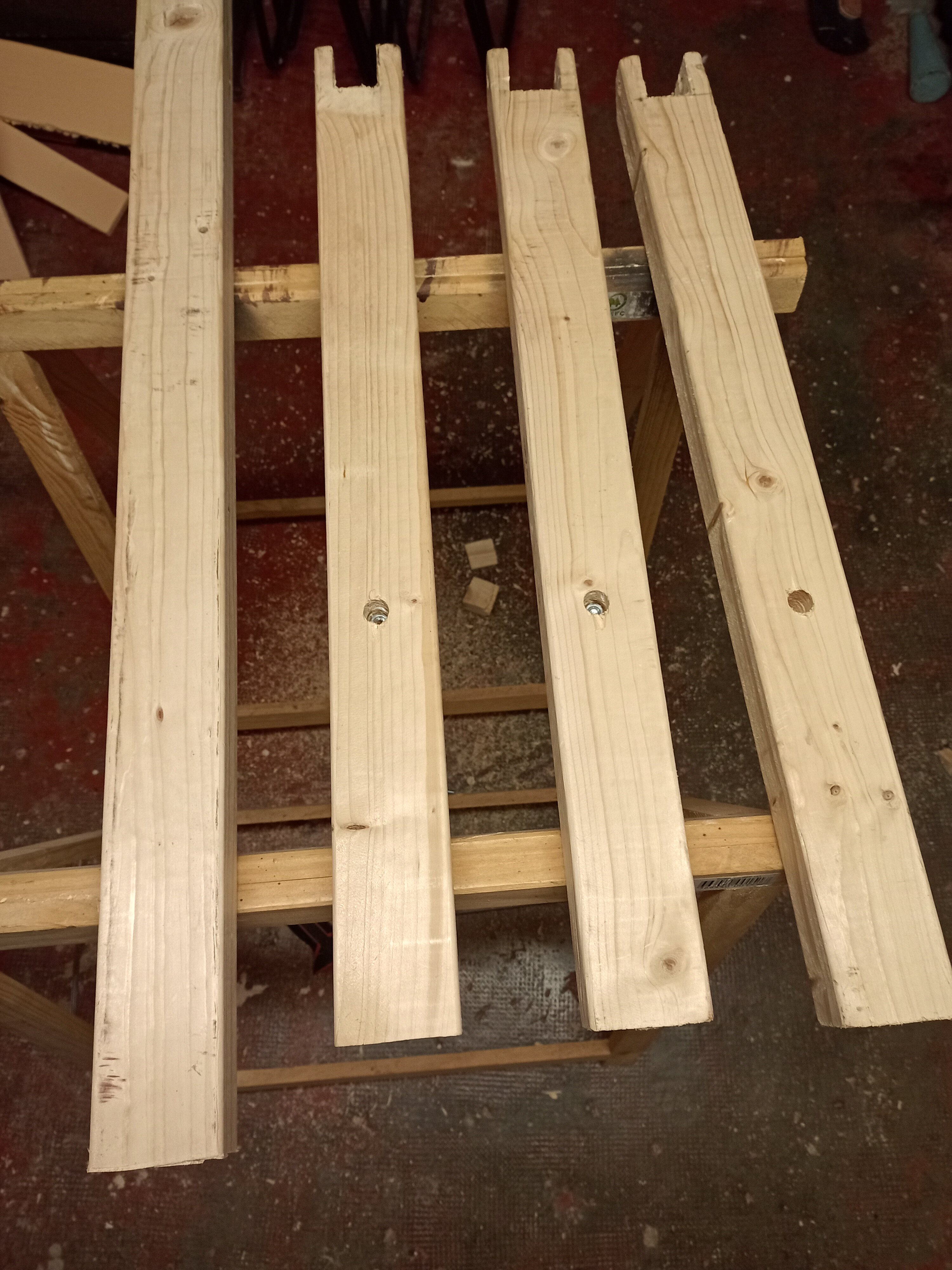

Une fois tracé il n'y a plus qu'à découper





Une petite teinture pour faire beau et roulé Jeunesse !

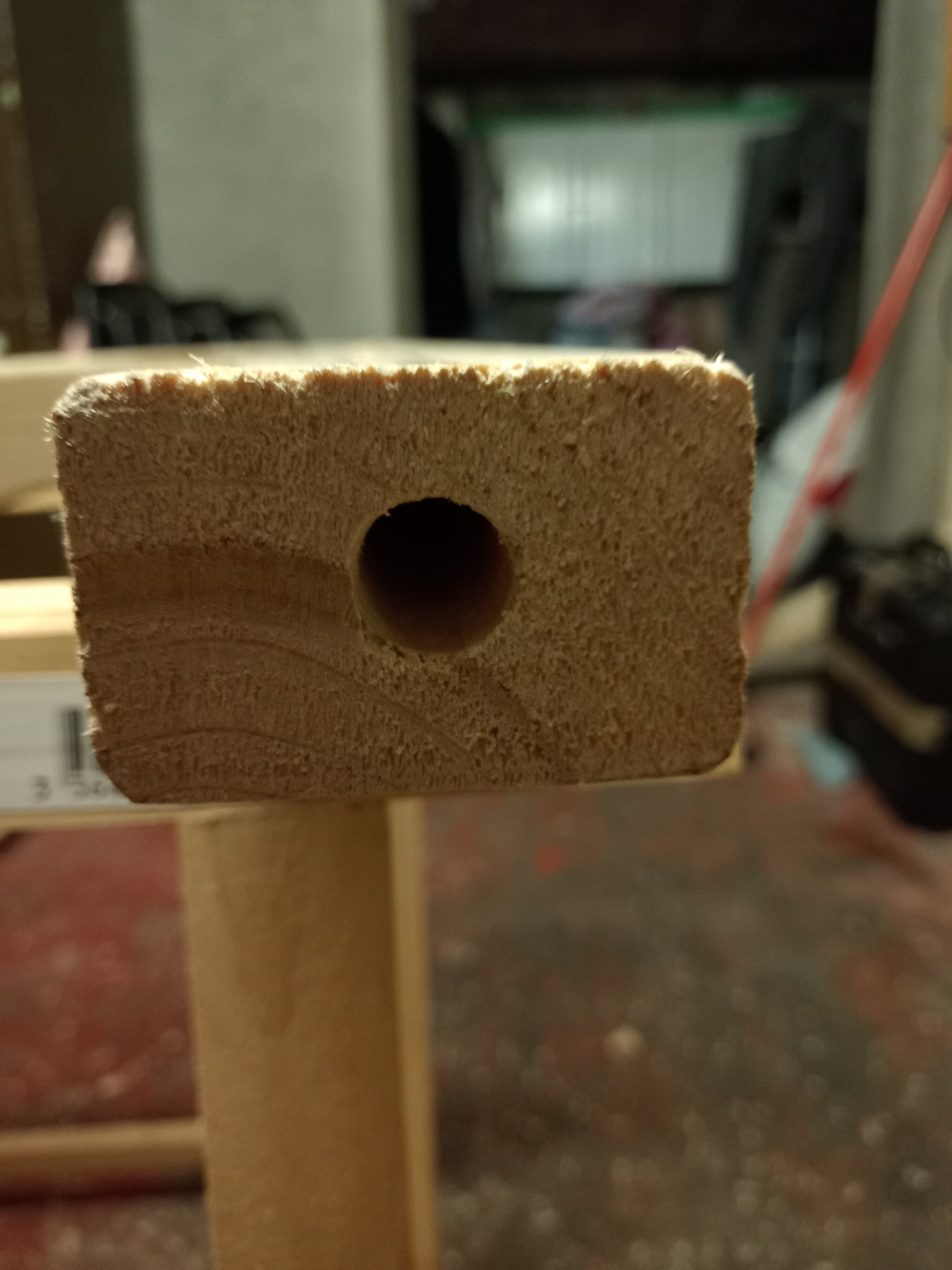

Ensuite il faut pouvoir réaliser la mise à niveau de la monture... Pour ce faire j'ai choisis le système le plus simple possible : percer des trous au diamètre des tiges filetées que je vais insérer dans le pied en bois. On pourra régler la hauteur grâce à un écrous sur lequel le pied prendra appuis.

Et ouai quand on sais pas travailler le bois il faut trouver des astuces

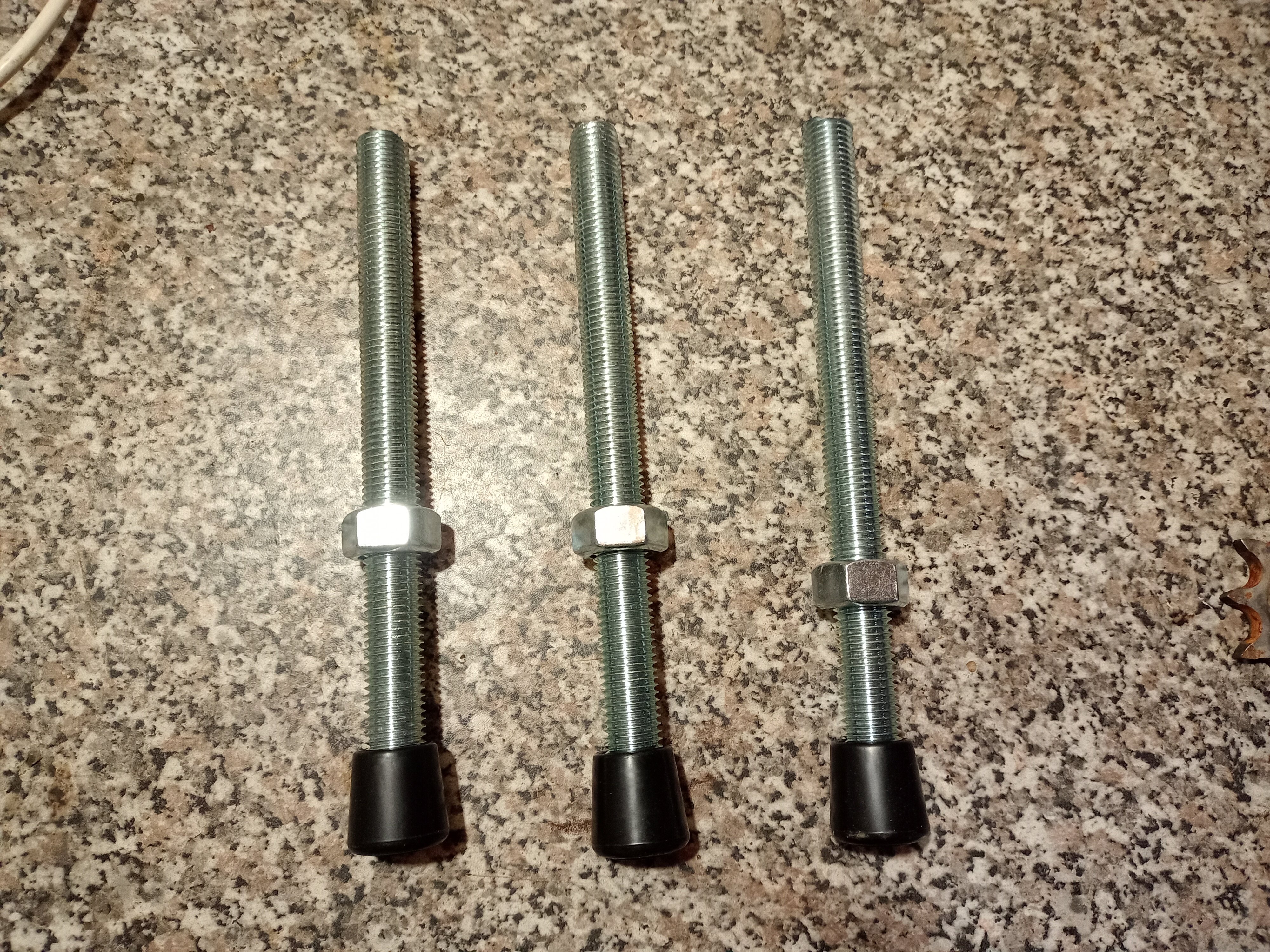

Au bout des tiges filetées j'ai mis de la chambre à air Moto ( pour amortir au mieux les vibrations) et par dessus des pieds de chaise en plastique

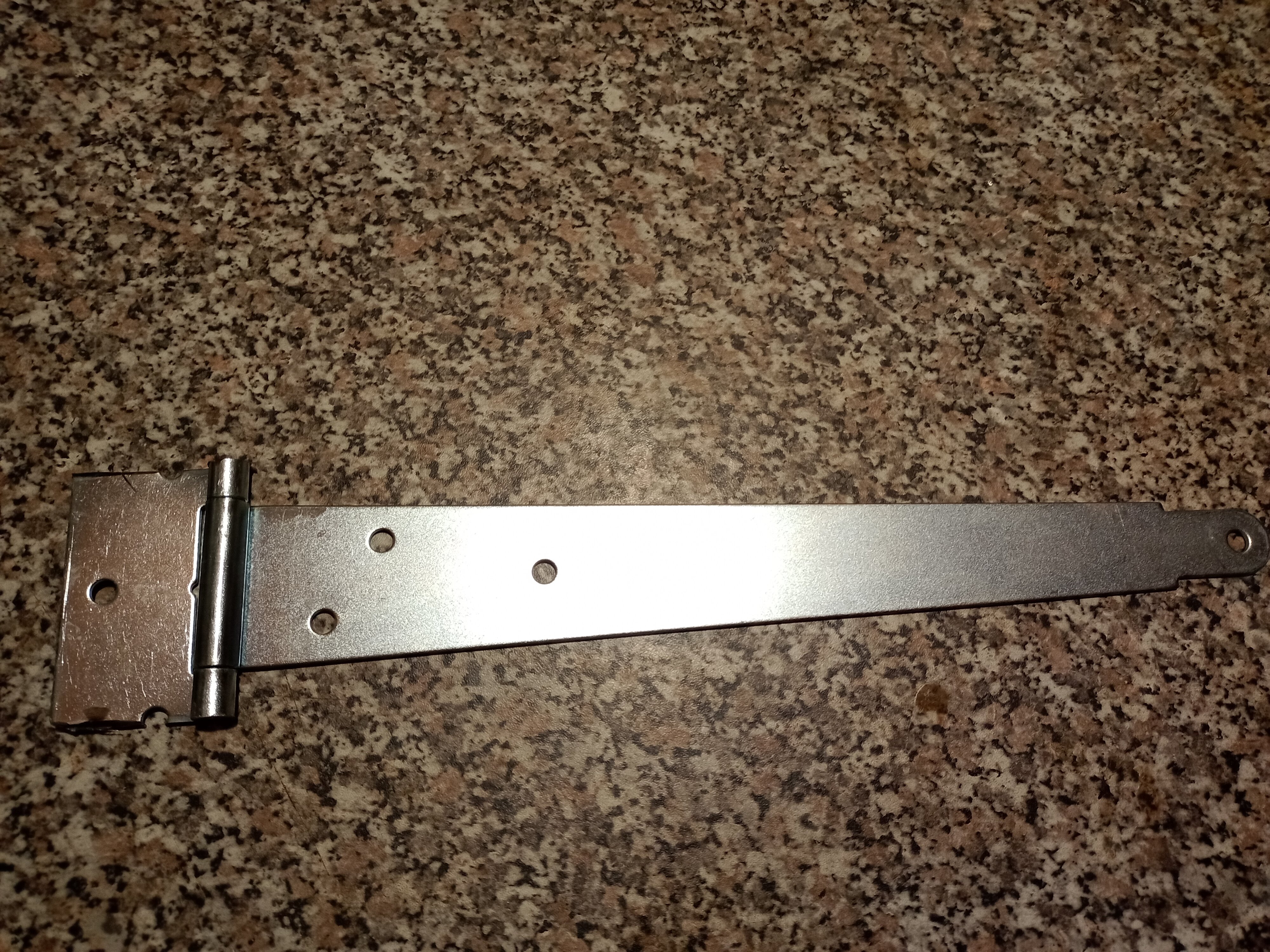

Ensuite on peut fixer l'ensemble au pied de monture. Pour rigidifier tout ça j'ai choisi de mettre des grosses charnières de porte au niveau des 2/3 de la hauteur des pieds et j'y ai placer le porte accessoires du trépied d'origine.

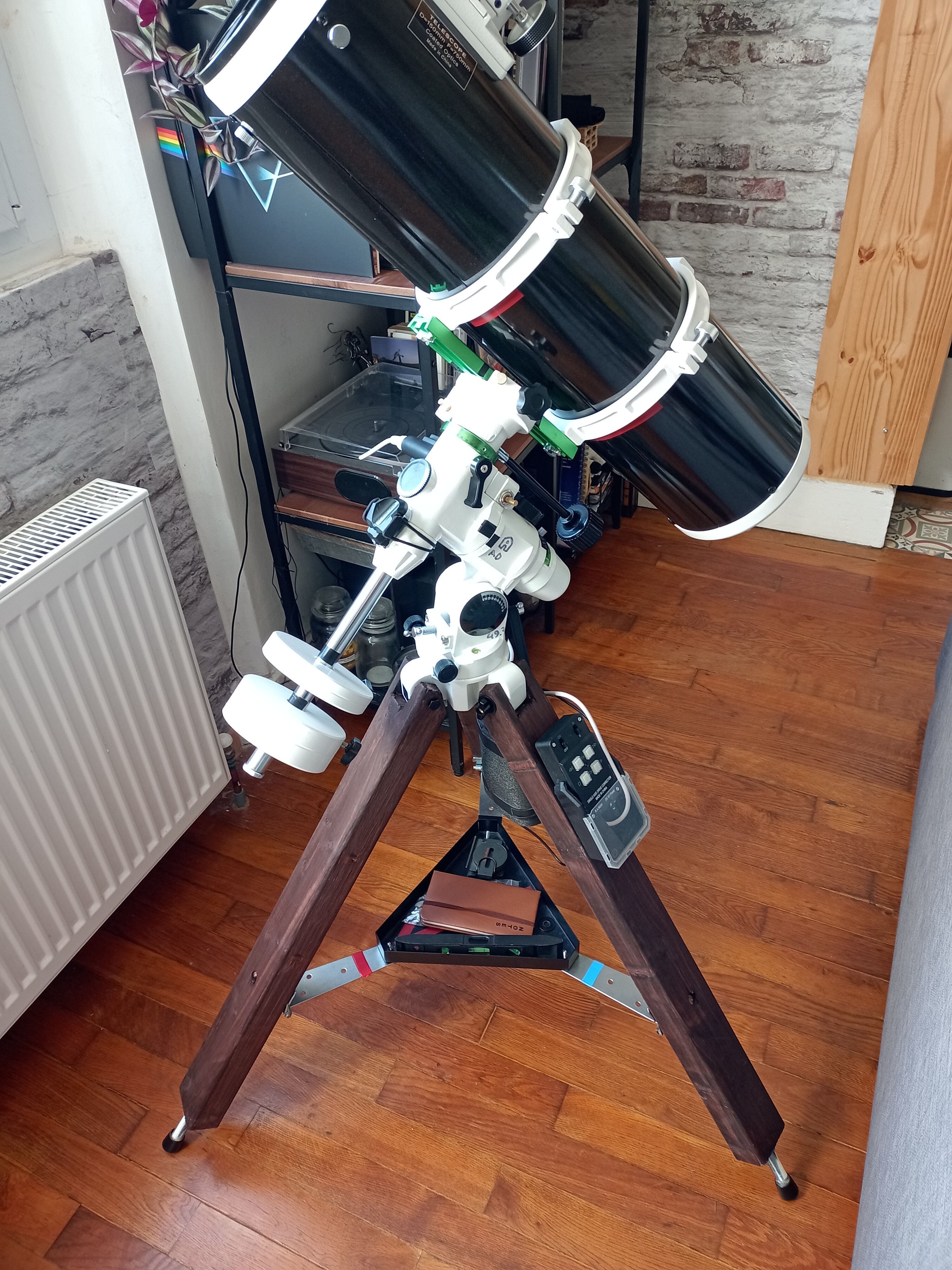

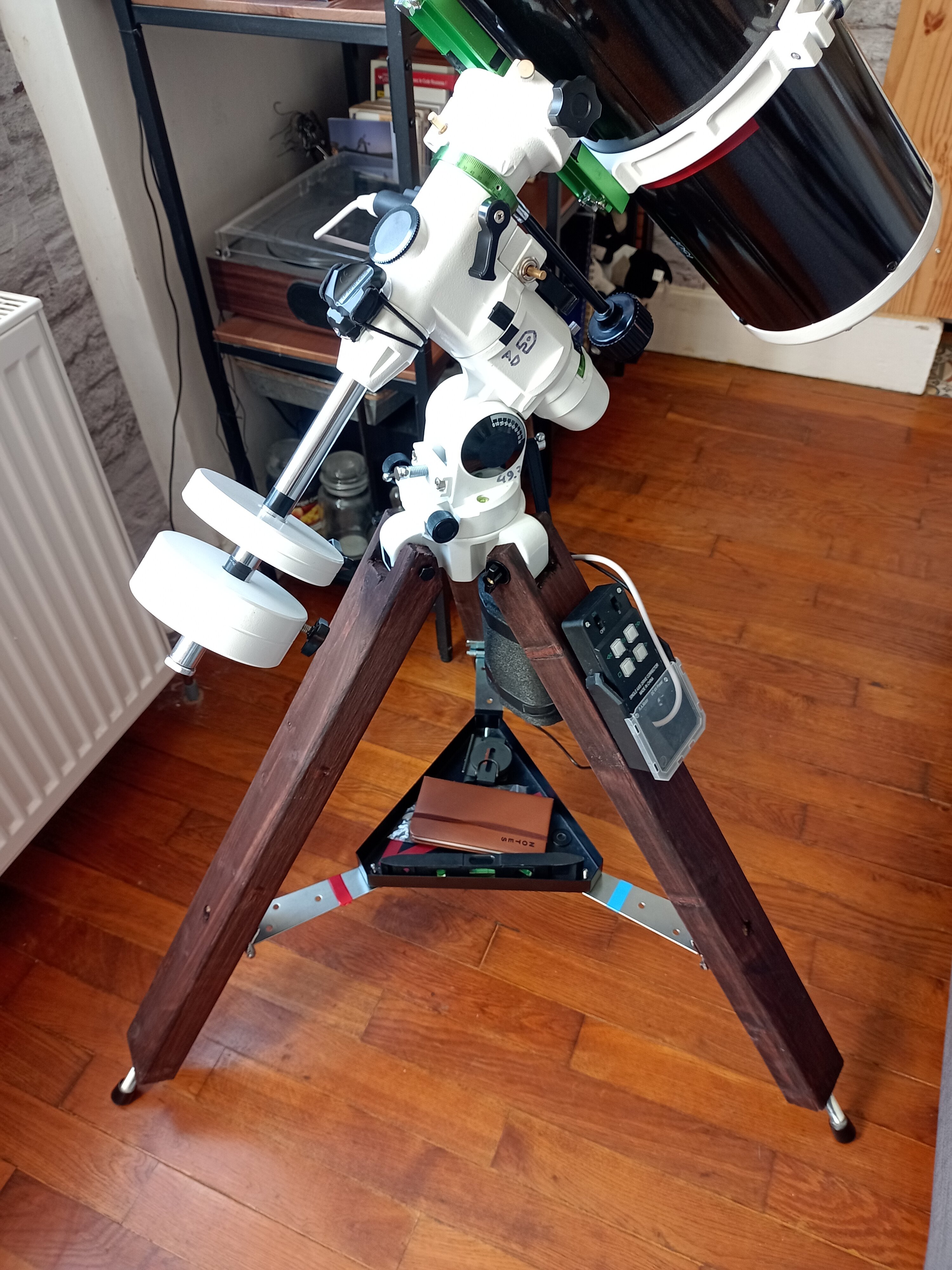

voici le résultat ! J'ai aussi rajouté un boîtier pour poser ma raquette de contrôle

franchement ça ne m'a pratiquement rien coûté et j'en suis super content, on gagne vraiment en stabilité ! Bon je vous l'accorde les finitions laissent un peu à désirer par rapport à certaines production des gens du forum mais je vais améliorer tout ça au fur et à mesure













Merci de m'avoir lu !

à bientôt !
