Création d’un filtre ERF de 242mm : Étapes et retour d’expérience

[ced06480]

Bonjour à tous,



L’objectif est de produire un filtre ERF performant et abordable pour l’astrophotographie solaire, tout en optimisant les coûts grâce à une mutualisation des ressources.

Comme tout bon astronome amateur, on finit toujours par vouloir plus gros ! C’est en voyant les superbes images réalisées par @jp-brahic avec une lunette de 220 mm et d’autres capturées avec des C8 HAT que l’idée d’augmenter mon diamètre s’est imposée. Ces inspirations ont conditionné mon envie de me lancer dans ce projet ambitieux de création d’un filtre ERF.



Contexte et choix initial

• L’augmentation du diamètre des filtres et des optiques entraîne une hausse exponentielle des coûts, ce qui rend la fabrication "maison" (plutot de la soustraitance aupres de differnt acteurs) une alternative intéressante.
• Mon choix initial s’est porté sur un C9.25" HD, un instrument polyvalent bien adapté à ce type de projet qui me permettra aussi de faire aussi du planétaire.
• À terme, je pourrais envisager l’utilisation d’une lunette de 200 à 220 mm, notamment pour profiter de l’amélioration en résolution que permet un tel diamètre mais qui pour le moment reste en dehors de mon budget.
• diamtre minimun utilisable et de 238mm pour le C9.25 donc l'achat d'un ERF chez Artesky ou Altair fut proscrit au vu du tarif (environ 3400€ a 3900€)

Étapes déjà réalisées

1. Commande d’un substrat

   • Substrat en BK7 de 10 mm d’épaisseur et poli à 1/10 lambda, commandé chez Toscanoptics en juillet 2024.
   • Coût : 1270 €.
   • Délai annoncé : 6 mois.

2. Réception du substrat

   • Le colis, reçu le 14 janvier 2025, était très bien protégé pour garantir l’intégrité de l’optique.









1. Création d’un barillet

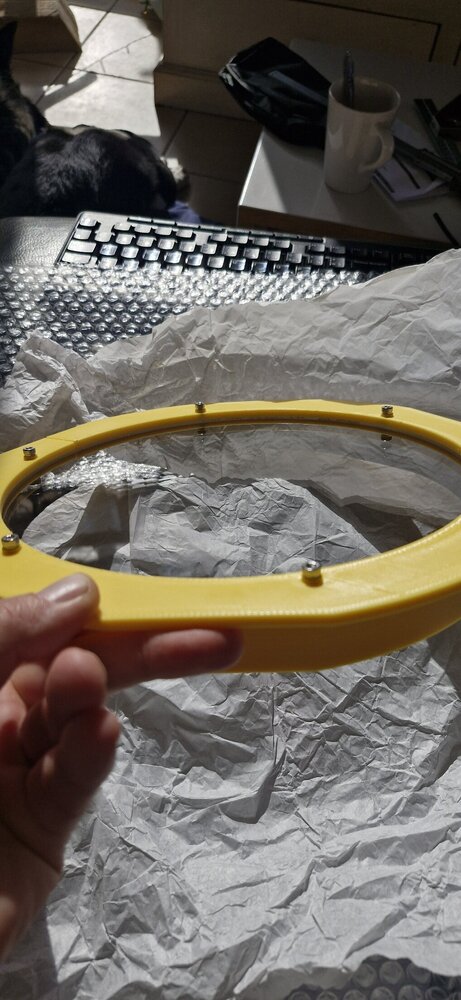

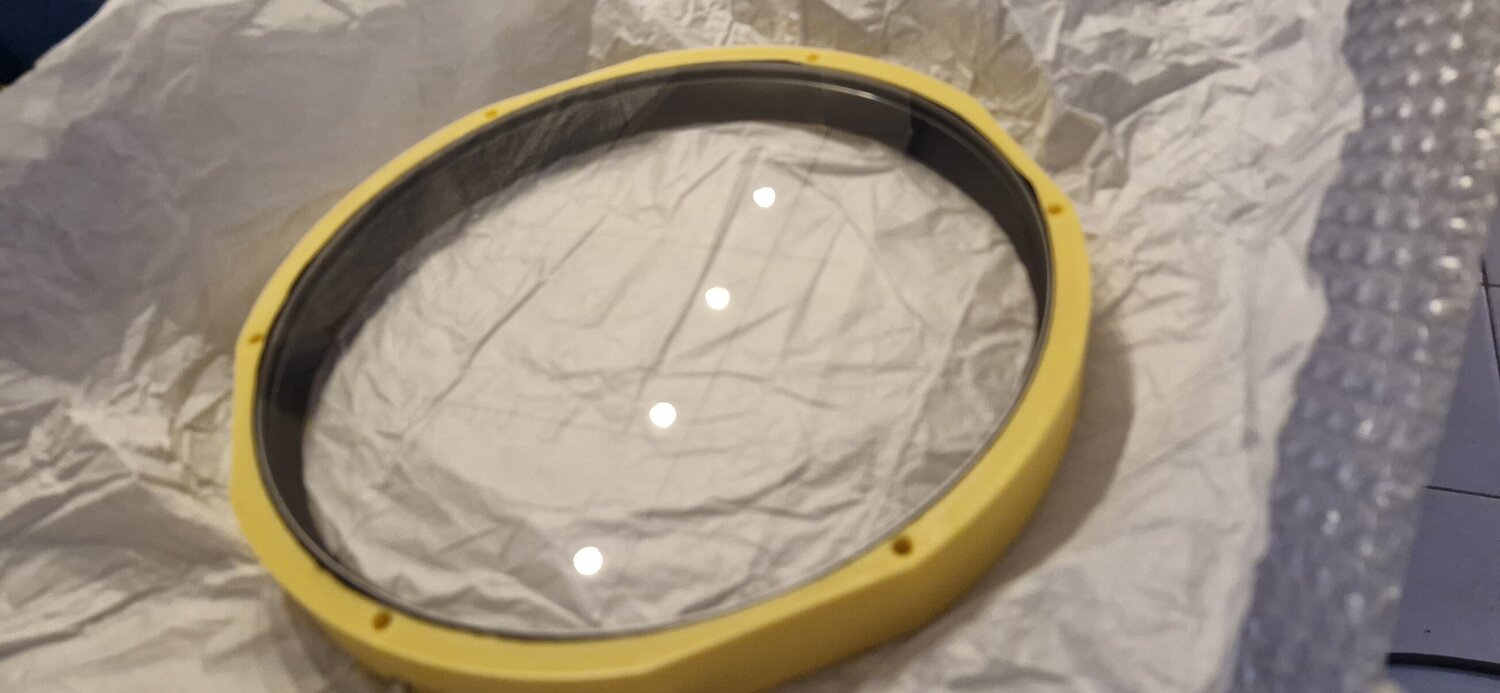

   • Barillet réalisé le 16 janvier 2025 pour maintenir et sécuriser le filtre dans les meilleures conditions.

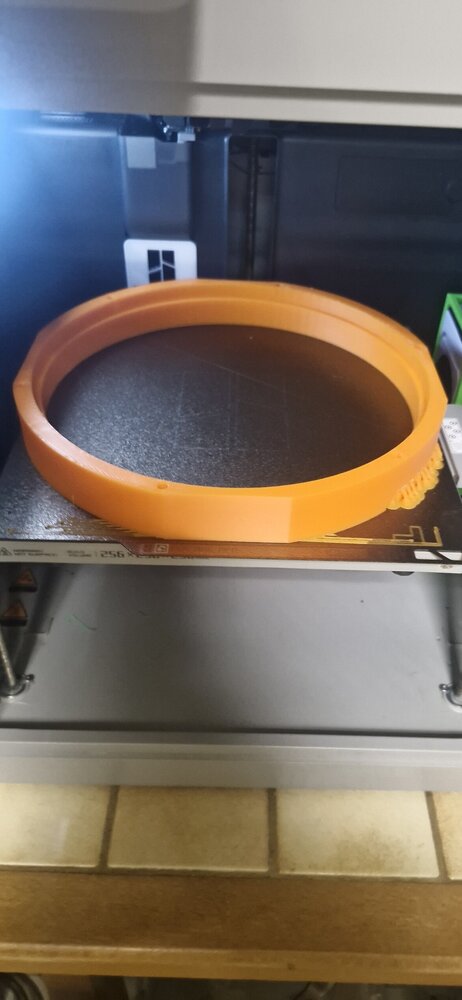

Le design étant valider l'impression sera refaite en ASA et l'anneaux de sera découpe dans du PMMA au laser

Étapes à venir

1. Star test

   • Réalisation d’un test de contrôle optique pour vérifier la qualité du substrat avant l’ajout du coating.

2. Recherche pour le dépôt de coating

   • Le dépôt d’un coating est une étape clé pour transformer le substrat en véritable filtre ERF.
   • Une solution envisagée est l’utilisation d’une cloche chez MCM, mais le coût d’environ 6000 € représente une contrainte importante. Ce coût pourrait cependant être divisé entre plusieurs participants. La cloche permettrait de produire jusqu’à 6 filtres de 240 mm, réduisant ainsi le prix unitaire donc si la cloche est complete le coute serai de 1000€ et dans le pire des scenario meme si la cloche (4 place sur6) n'est pas complete le coute serai de 1500€ ce qui laisse encore un avantage de 630€, autant vous dire que le plus intéressant serai d'avoir le 6 place de prisent. Aujourd'hui nous somme actuellement 3 personnes sur le Batch en cour.



Je continuerai à documenter chaque étape et à partager les résultats. Si certains d’entre vous sont intéressés par une collaboration ou ont des conseils à partager, n’hésitez pas à intervenir !

À bientôt pour les prochaines mises à jour.





Edit du 23/01/25 :





Le fournisseur pour le dépôt du coating ERF pourrait être Soleyes.

• Prix estimé de la cloche : entre 1000 € et 1500 €.
• Possibilité de traitement Bi-bande

je suis actuellement en attente de devis pour un tarif plus précis et retour de la par de Soleyes sur la partie Bi Bande.

Modifié 23 janvier par ced06480
