Schéma du câble entre la raquette SynScan et la monture AZ GTI (RJ45 vers RJ12)

[pgui]

Bonjour,



Je souhaiterais réaliser un cordon de liaison entre ma raquette SynScan (connecteur RJ45) et mon AZ GTI (connecteur RJ12).  Le possesseur de l’un de ces câbles pourrait-il me communiquer le schéma de câblage ou mieux une photo montrant les couleurs des différents fils sur les 2 connecteurs.
J’avoue que j’ai pas mal cherché sur internet mais les infos que j’y trouve sont souvent contradictoires. Merci de votre aide.


Philippe

Modifié 15 novembre par pgui

[pgui]

Devant le peu de retours 😉 je me suis lancé avec les infos trouvées sur le net.


RJ45 (Raquette SynScan ou Syntrek)                    RJ12 (AZ GTI)



pin 1       pas utilisé

pin 2       ———————————————————-   pin 6

pin 3       pas utilisé

pin 4       ———————————————————    pin 5

pin 5       ———————————————————    pin 2

pin 6       ———————————————————    pin 4

pin 7       ———————————————————    pin 3

pin  8      Pas utilisé

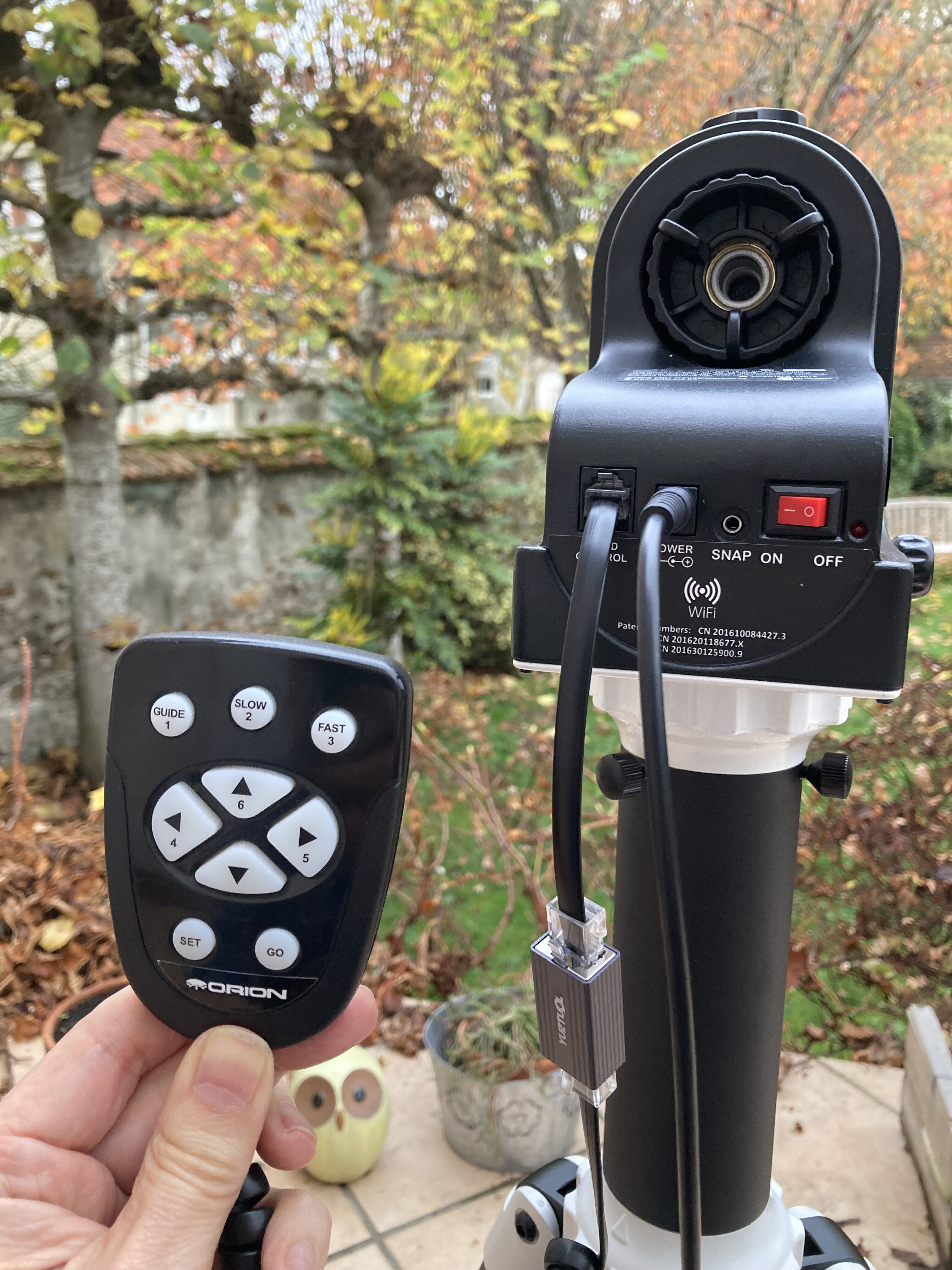

Ce câble marche aussi avec les raquettes Syntrek, plus petites et plus agréables à utiliser je trouve. La raquette cohabite avec la connexion Wifi vers SynScan Pro et est plus agréable à utiliser que l’écran du téléphone pour les déplacements fins.
