Pied colonne

[guiness]

Bonjour à tous



Cet été je me suis décidé à fabriquer mon pied, il reste les prises à poser.

J'ai prévu 2x3 câbles électriques qui seront montés sur un disjoncteur à part pour alimenter 12 prises (raz le bonbon des rallonges et multiprises)!

et 6 câble Réseau RJ-45 pour amener le réseau et aussi faire du déport d'USB.

Et une gaine de rab pour peut être amener directement le 12v....



Pour le moment le gros est fini, y compris la tranché!



le socle du pied: 50x50x60 (LxLxH) cm

3 éléments de piliers en 34cm dessus

3 tiges filetées de 2cm de diamètre

un platine de 2cm d'épaisseur (merci à Didier Chapelain...) OUI JE SAIS C'est de la pub! mais superbe travail!, merci didier



voilà une bonne chose de faite!

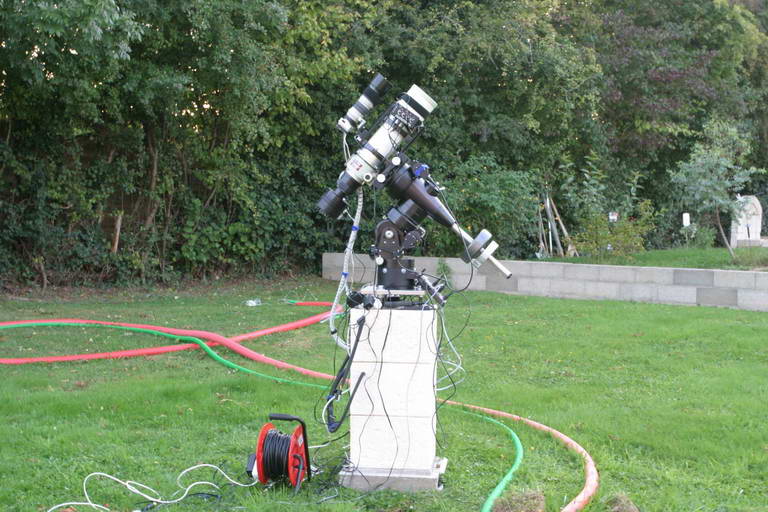

une petite photo avec la monture dessus ou l'on voit bien les gaines pas encore dans la tranchée!!!!



Voilà voilà

[Captain Flam]

Pourquoi autant de câbles électrique ?

peux tu décrire leurs application



Fab

[guiness]

Pour les câbles électriques:

1 pour la CCD n°1

1 pour la CCD de quidage et/ou appareil photo (donc des fois 2)

1 pour les résistances chauffantes

1 pour la monture

1 pour le robofocus

1 pour l'écran à flat

1 pour PC local ou autres



=> 8 prises

Donc j'ai arrondi à 12....comme cela les câbles sont passés et cela laisse de la marge.

D’où 1 câble pour alimenter 6 prises et le deuxième les 6 autres



ça fait large mais je préfère voire large, pour un câble de plus ce n'est pas cela qui grève le budget!
