    Faire ses résistances chauffantes

       (0 avis)



    Voici un petit tutoriel pour faire vos résistances chauffantes pour une poignée d'euros (4E environ).

    Il vous faut :
    - du fil résistif cupro-nickel (constantan) qui fait entre 10 et 100ohm/m (environ 8E /10m)
    - des prises jack femelle 2.1mm ou prise USB male selon l'alim envisagée (12v ou batterie USB) environ 1E pièce
    - un fer à souder avec de l'étain
    - de la bande résiliente en mousse autocollante (bricomachin) environ 8E/30m
    - du scotch armé environ 7E/10m
    - un peu de fil électrique fin et souple (mono brin de téléphone ou équivalent)
    - un bout de chemise plastique à rabats

    Un peu de théorie pour commencer.

    Thermique.
    on veut chauffer le pare buée ou le tube optique donc : on va emmètre la chaleur du coté du tube et la laisser passer et inversement on va bloquer son passage vers le coté extérieur.

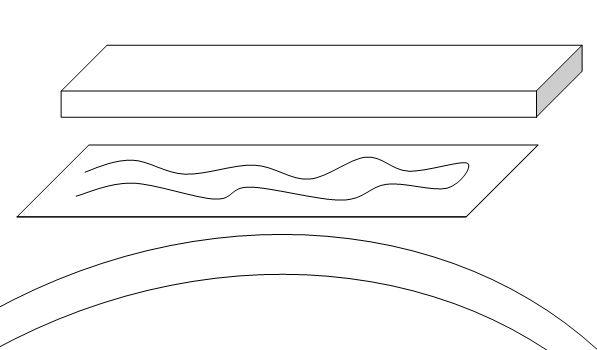

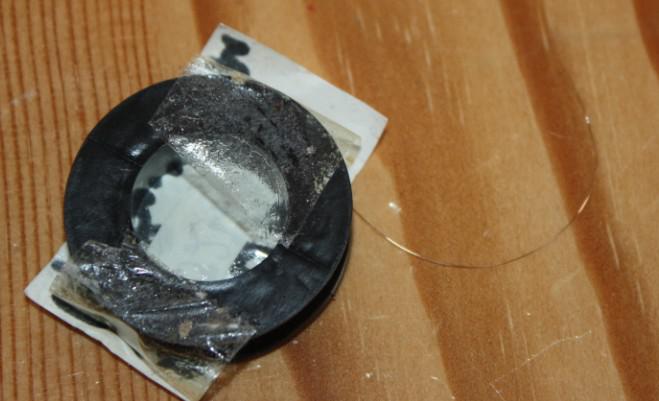

    voila la coupe qu'on doit obtenir : isolant / fil / diffuseur / tube optique


    Mécanique.
    Il faut absolument éviter les efforts sur ce fil très fin sous peine de le casser. Pour cela la prise d'entrée et les connections seront fixées sur une plaquette en plastique souple qui sert de fondation



    Electrique.
    On va calculer la puissance dissipée par notre fil résistif avec la formule : P = U² /R

    il y a 2 câblages possibles selon la résistance de votre fil :

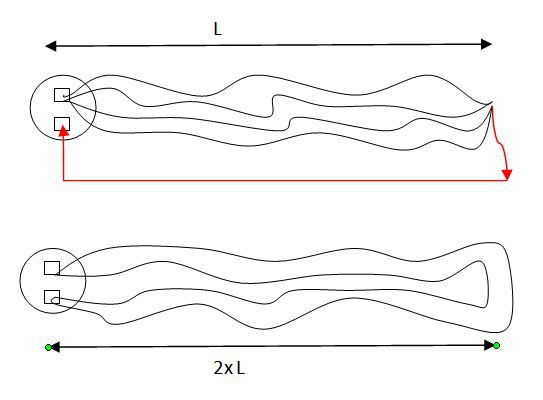

    - câblage par des brins de fil résistifs qui font une longueur et retour par un fil électrique (exemples ci-dessus)
    - câblage par des brins qui font un allez/retour donc longueur doublée et résistance aussi.

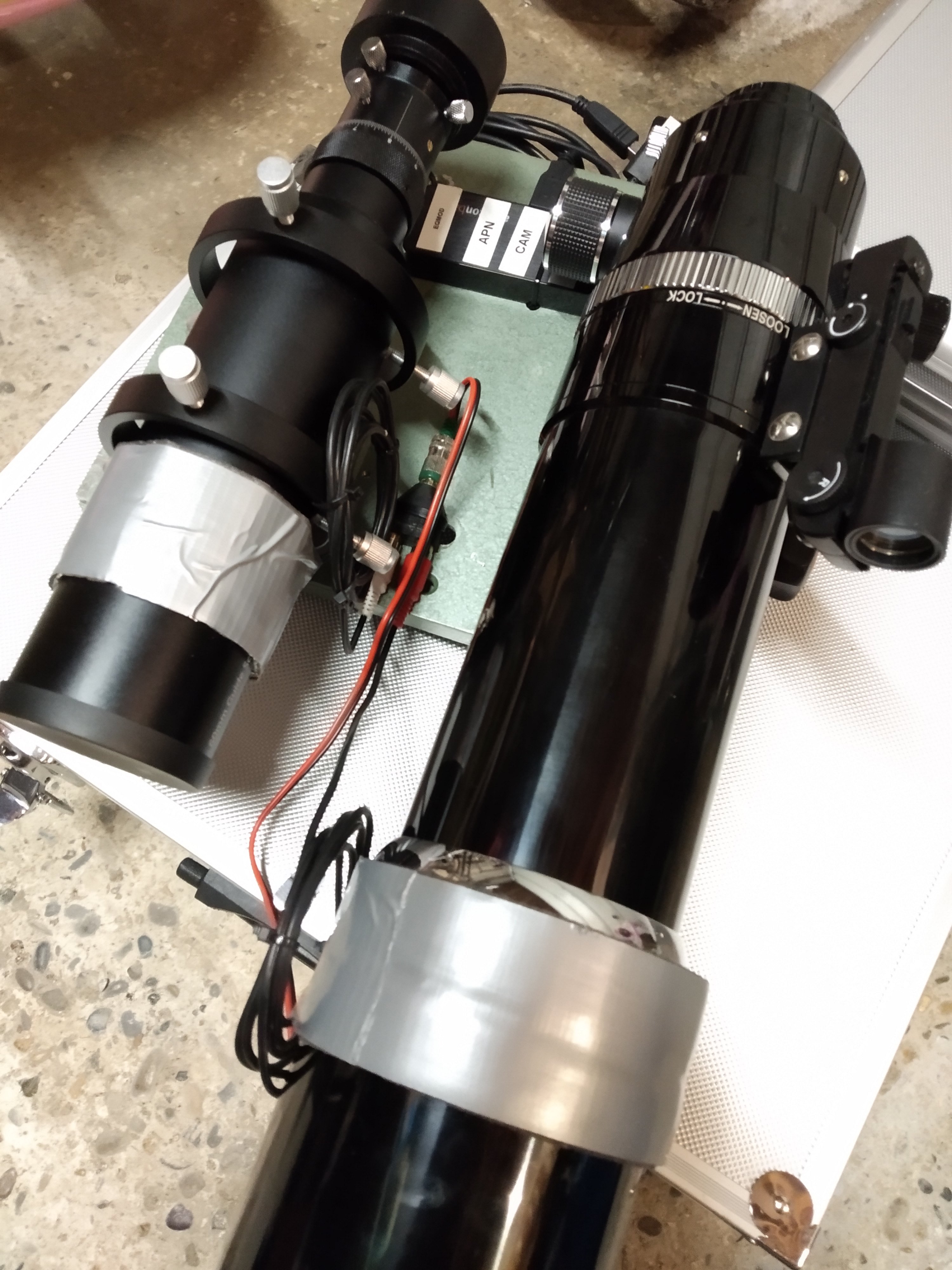

    Par exemple pour mon télescope de 200mm avec une alim 12v et un fil de 100ohm/m
    La longueur de fil résistif est d'environ 80cm pour faire le tour, soit une résistance de 0.8m x100ohm/m =80ohm
    La puissance par brin est de 12²/80 = 144/80 = 1.8W. c'est peu et en pratique la chaleur étant répartie sur 80cm on ne sent pas d'augmentation de la température.
    j'ai donc mis 6 brins en parallèle pour une puissance totale proche de 11W

    Exemple pour ma lunette de 102 et une alim 12V
    Longueur de fil résistif 40cm, donc résistance de 40ohm.
    Puissance d'un brin 3.6W et j'en ai mis 2 pour une puissance totale de 7W

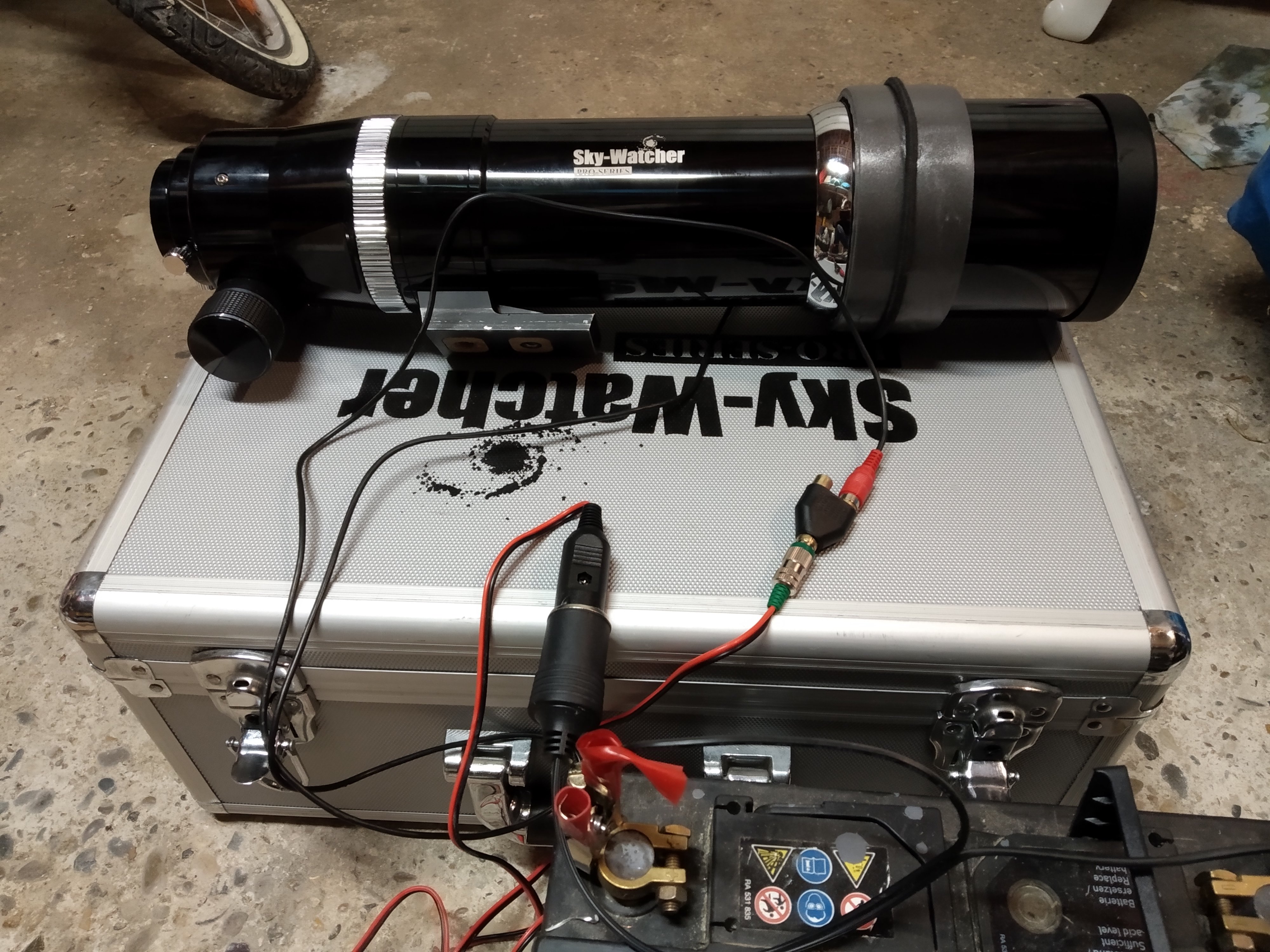

    Pour ma lunette de 102 alimentée par une batterie USB 5V
    Longueur de brin 40cm, résistance 40ohm et puissance 5²/40= 25/40 = 0.62W
    il me faudrait 10 brins SAUF que mon alim 5V est limitée à 1A de courant (soit 5W). Je peux utiliser 8 brins maximum mais j'en mets 7 par précaution pour une puissance totale de 4.4W
    Attention : je consomme 0.9A et ma batterie USB de 2.2Ah va se vider en moins de 2h30 !




    Place à la pratique !

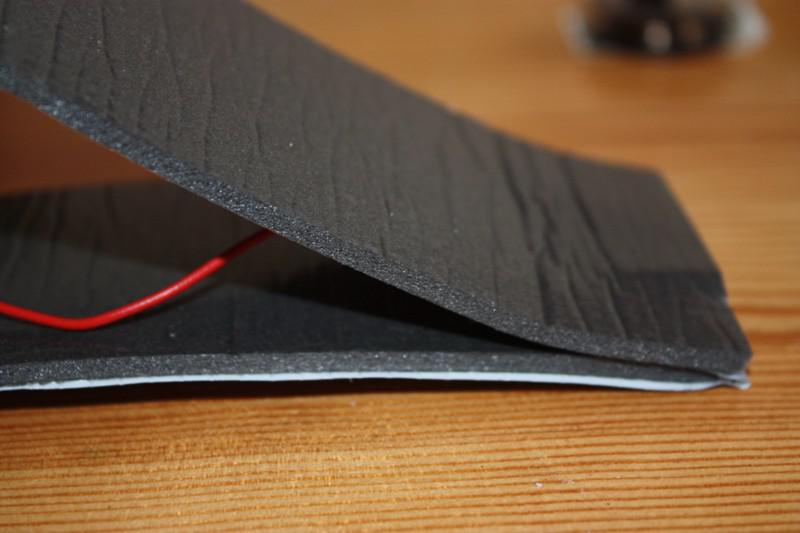

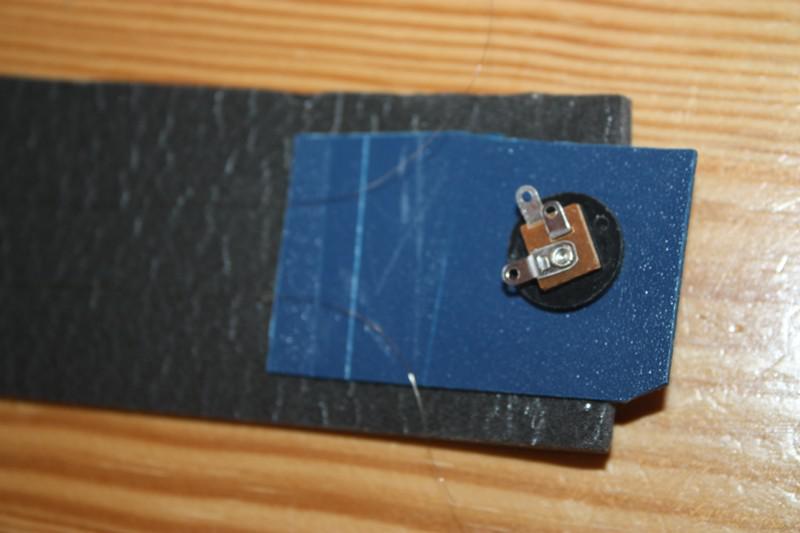

    Mise en place de la prise sur la couverture souple, puis de la bande de mousse, puis des brins de fil résistif en les laissant dépasser de quelques cm

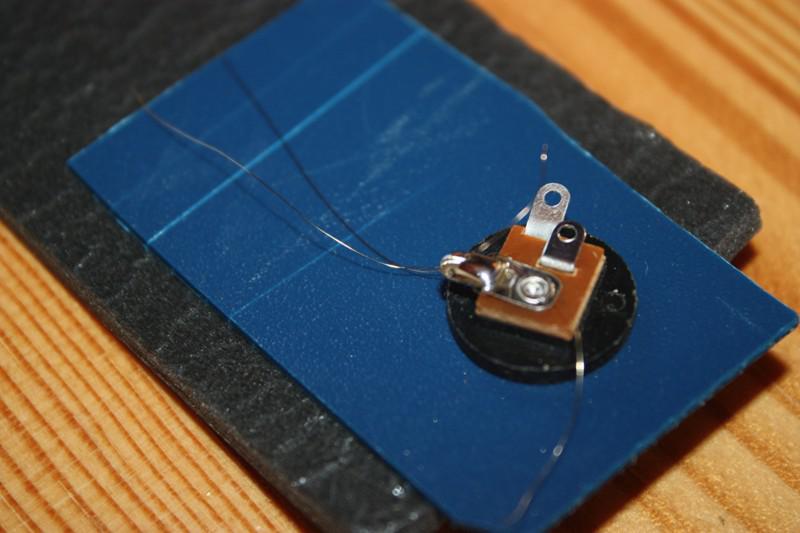

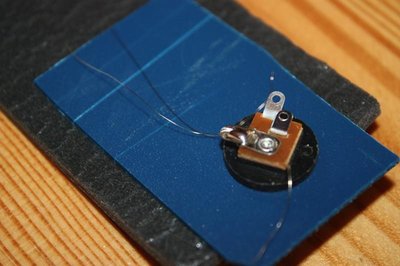

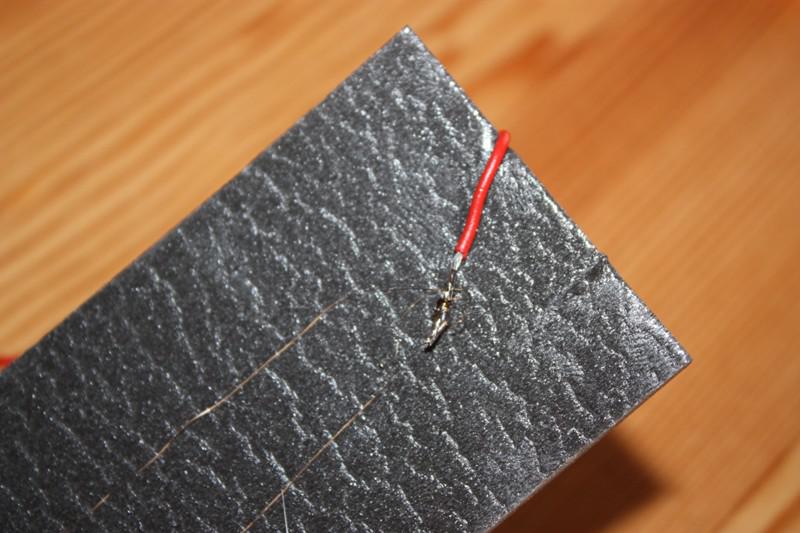

    On gratte le vernis du fil résistif et on soude ces fils à chaque bout. d'un coté à la prise 12v, de l'autre au fil électrique de retour, qui revient sur l'autre borne de la prise 12v (sens de branchement indifférent).

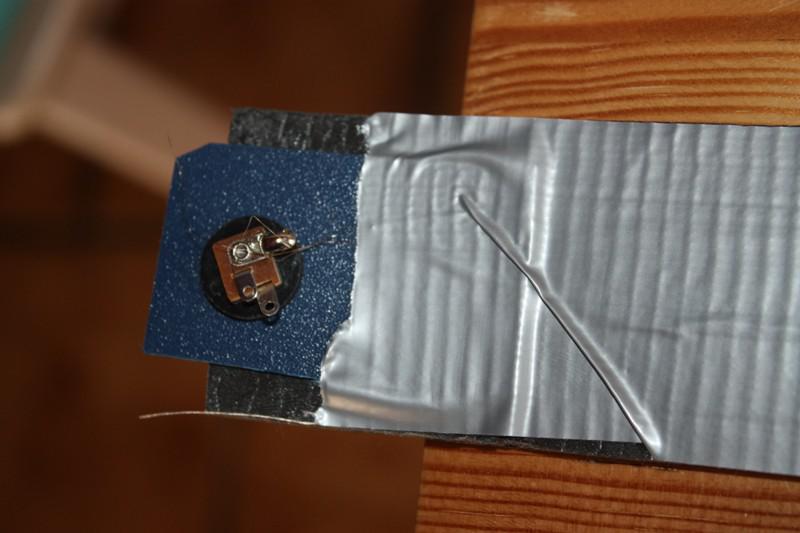

    On mesure la résistance de notre montage ou on teste sa puissance de chauffe. Il doit devenir tiède au bout de quelques secondes. Puis on recouvre le fil résistif du scotch armé qui sert à transmettre la chaleur


    on recouvre le fil conducteur d'une deuxième couche d'isolant (norme RT2012)

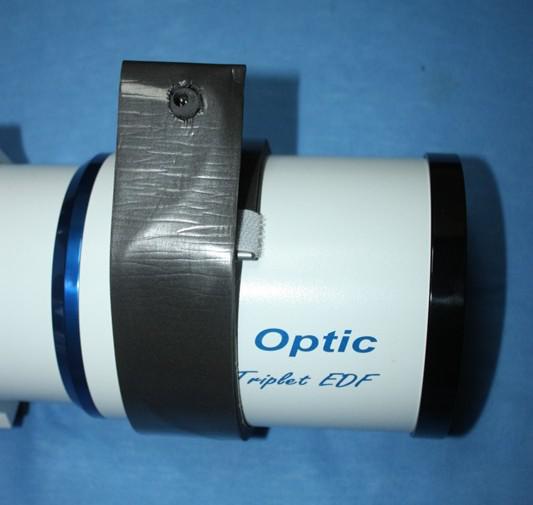

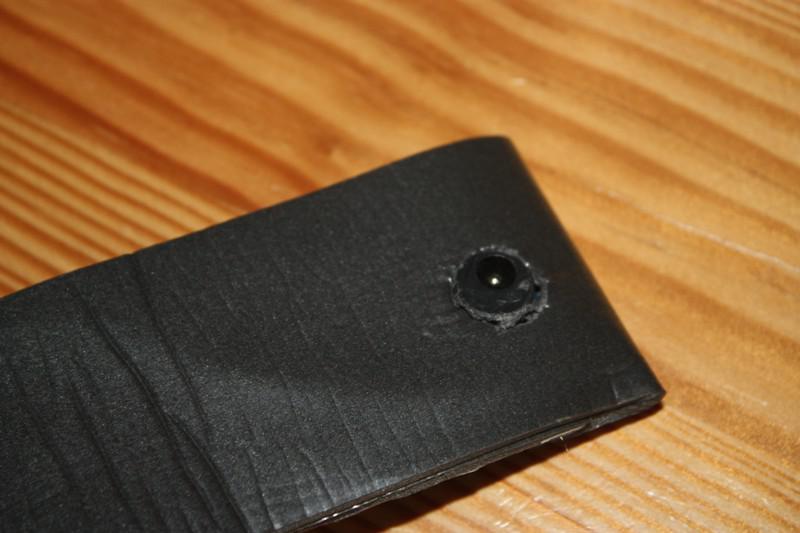

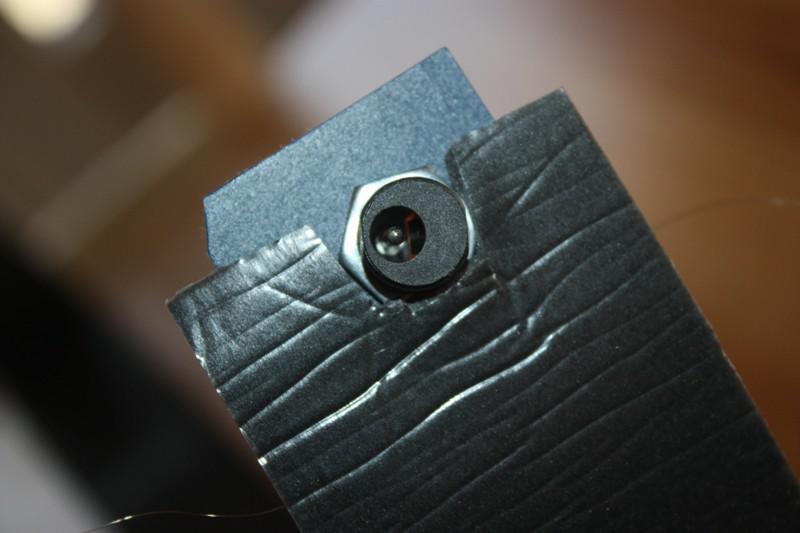

    et on prolonge le recouvrement jusqu'à masquer les soudures coté tube et on perce pour la prise.


    Voila vivement la nuit, j'attend la rosée de pied ferme!
