Help : Comment monter un EAF sur mon C8 ?

[michelsonia]

Bonjour,

je souhaite motoriser la MAP de mon vieux C8 (1991 ) avec un EAF.

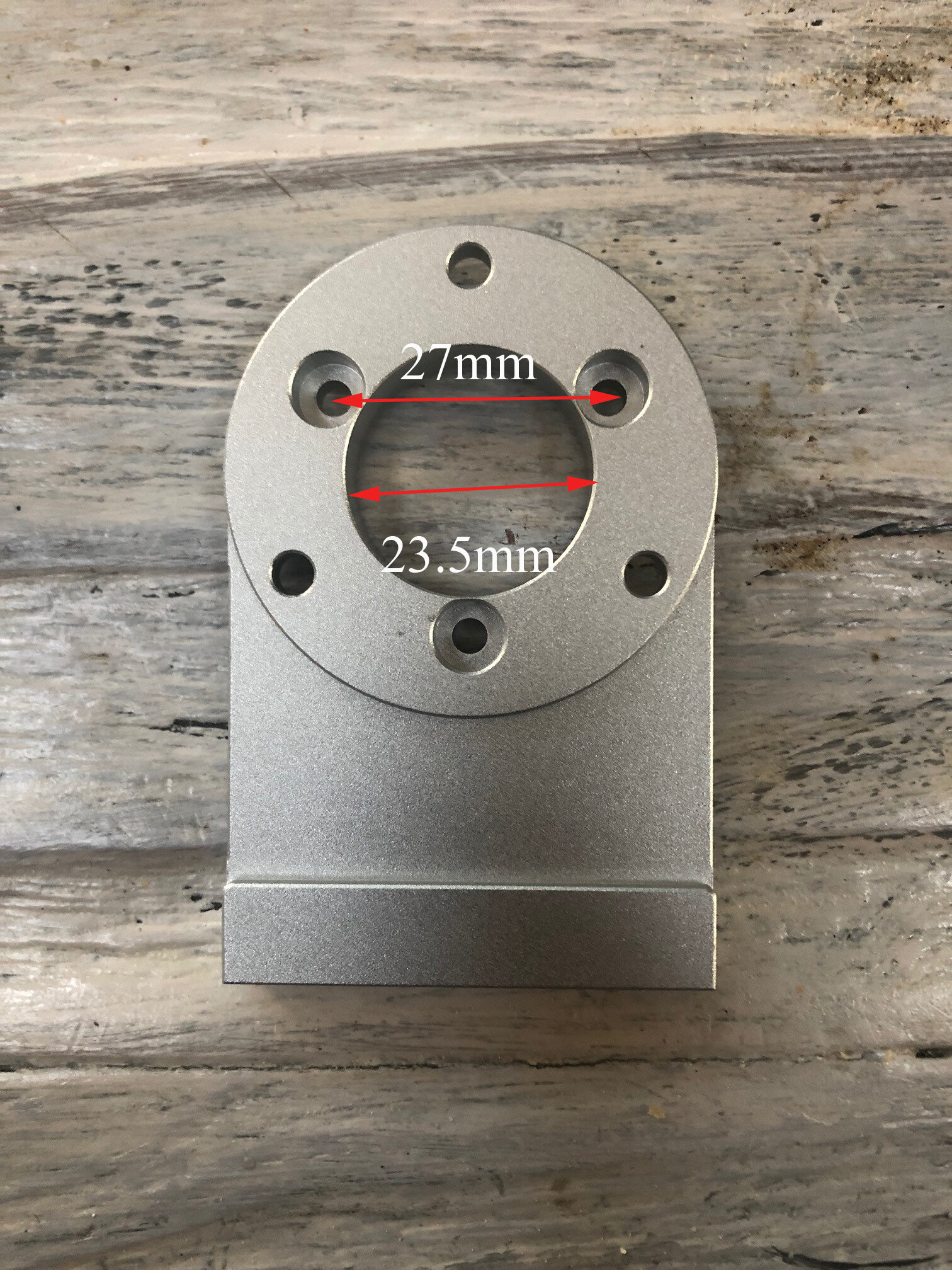

J'ai acheté cette pièce d'adaptation.

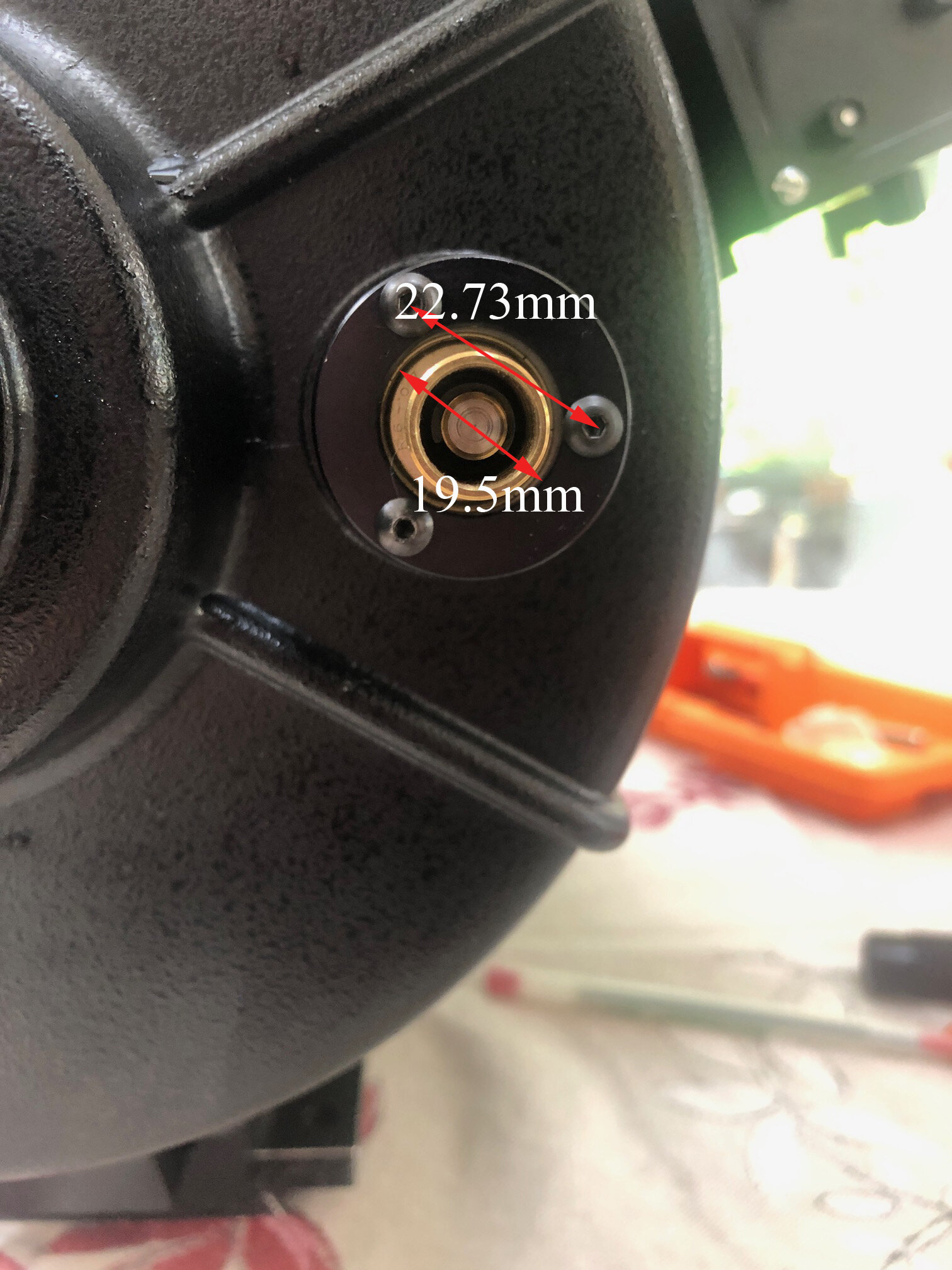

Le problème c'est que les entr'axes des trous ne correspondent pas à ceux de mon C8.

Modifier la pièce  en tirant les trous ? La pièce fait 8.2 mm d'épaisseur  et les vis qui maintiennent le capot noir font 26.3 mm de long.

Je ne sais pas comment c'est fait derrière le fond du C8.

Merci pour votre aide.



[Jean Louis]

Bonjour,



Une première piste?https://www.cloudynights.com/topic/761139-tips-on-zwo-eaf-and-celestrons-focus-motor-adapters-for-old-scts/

J'ai fait une recherche avec ces termes et avec ImTranslator:fit an EAF ZWO with adapter part on an old C8



Jean Louis



Modifié 28 juillet 2021 par Jean Louis

[michelsonia]

Merci.

je me demande si je ne vais pas modifier le support en tirant les trous .

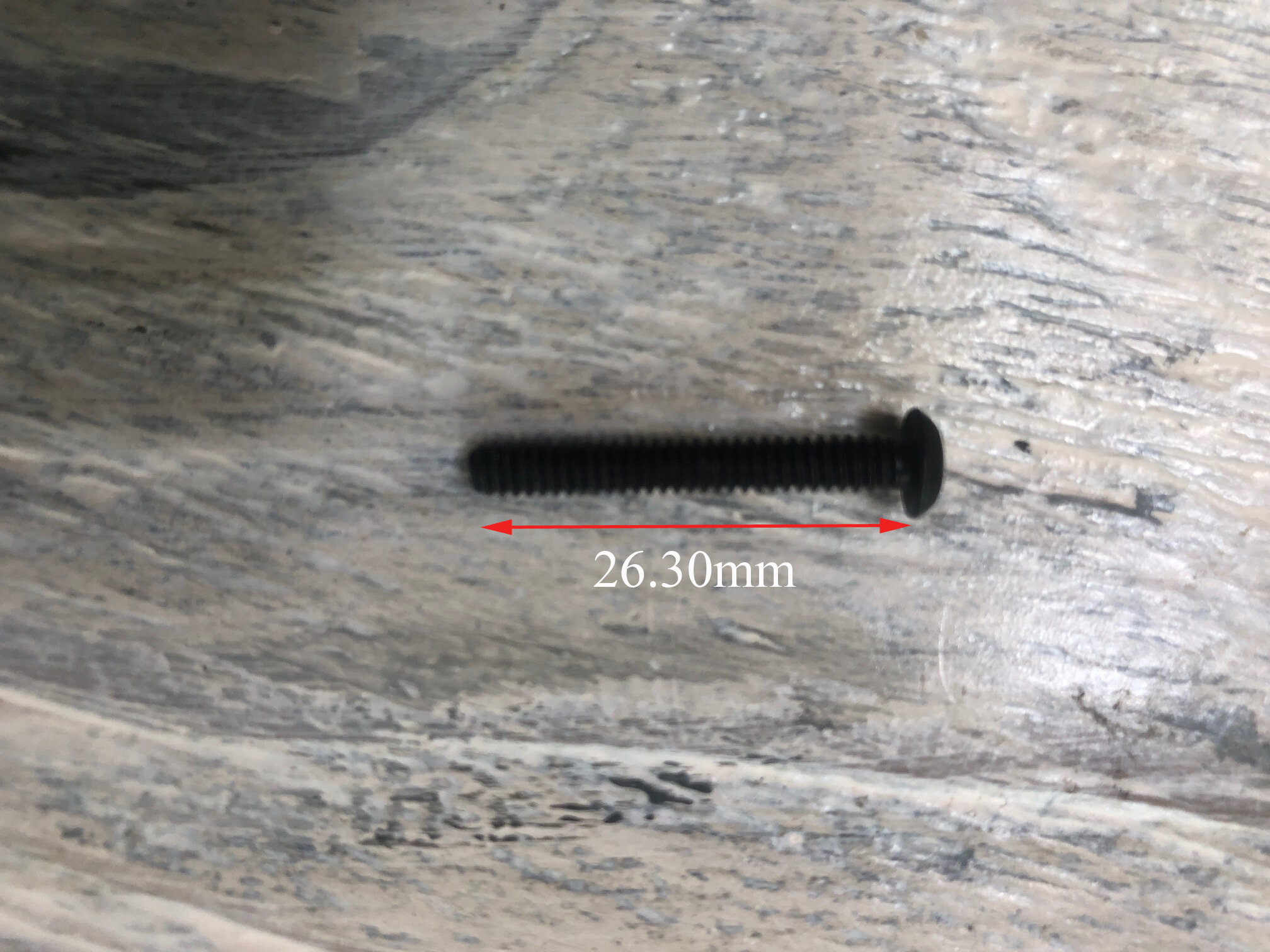

Une idée des caractéristiques des vis ? je pense que c'est du pas américain le diamètre est de 3.37 mm et de 26.30 de long .

j'aimerai en trouver une plus longue de 8 mm  (épaisseur de l'adaptateur ).

[Jean Louis]

Pour les vis,probable que ce soit effectivement du pas américain.Votre C8 est un modèle d'avant 2005,année ou Celestron est passé chez Syntha.



Jean Louis

Modifié 28 juillet 2021 par Jean Louis

[michelsonia]

Merci.

J'ai envoyé un courriel à Medas pour avoir les références de ces vis (UNC, UNF, ? .. je n'y comprends pas grand chose..) afin de pouvoir en acheter de plus long.

[Jean Louis]

C'est une vidéo qui permettra aux possesseurs de C8 plus récents,d'éviter les fausses manips:

Jean Louis

[michelsonia]

Merci.

J'avais vu cette vidéo.

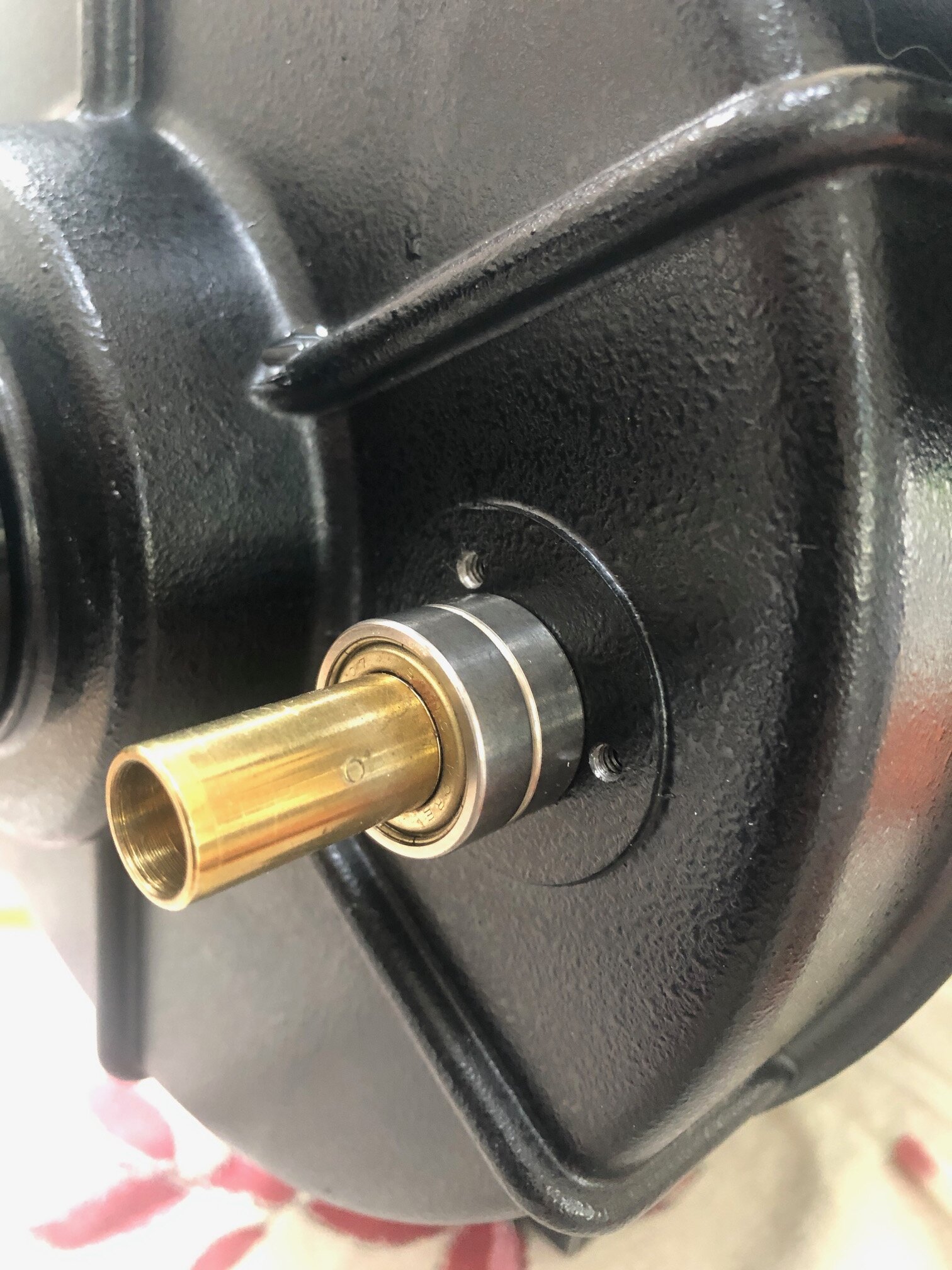

Il faut que je garde la pièce noire d'origine pour éviter que le roulement à bille ne sorte.

La pièce d'adaptation de ZWO, après modif,  se montera dessus .

J'attends la réponse de Medas au sujet des vis.

[Jean Louis]

En espèrant qu'une solution pérenne soit trouvée,bonne chance pour la suite🙂



Jean Louis
