    Tutoriel cadrage de votre photo à l'aide de Telescopius

       (1 review)

    Hello,



    Une chose pas facile en astrophoto c'est le cadrage de ses sujets... Pas très important si l'objet est petit et entre entièrement dans le cadre du moment qu'il est bien centré, ça le devient quand il est étendu ou quand on cherche à avoir plusieurs objets sur un même cadre (groupe/amas de galaxies...) Trouver une bonne méthode m'a demandé un peu de tâtonnement, je me propose donc de donner celle que j'ai trouvé à travers ce petit tuto en espérant que ça soit utile à d'autres!



    N'hésitez pas à me corriger si j'ai dit des bêtises, et à partager vos propres méthodes de cadrage!


    1) Choisir son sujet, obviously 🙂 Faire toutes les autres recherches possibles: photos existantes pour imaginer l'objet et vérifier les temps de poses, le situer dans le ciel, trouver les horaires de visibilité avec le plus de déclinaison possible, trouver des conseils, tuto ou CROA de gens qui ont déjà imagé cet objet, etc...



    => Sites ou applis utiles pour tout ça:

    Stellarium (app et site)
    Cartes du ciel (app)
    Photon Millenium (site avec fiches pratiques, retours d'expériences et conseil pour de nombreux objets)
    Astrobin (site qu'on ne présent plus!)
    Télescopius (c'est celui dont on va parler)

    Ici sur WA dans les forums!

    Les forums similaires tel que AS, AVEX, ou des équivalent anglophone...
    Et plein que je ne connais pas, sûrement!


    2) Telescopius

    On va utiliser un site ou une appli qui permet de voir son cadre avec le bon FOV (champs de vision) tel que vous pourrez le voir sur vos photos avec vos instrument.

    Moi j'utilise principallement le site Telescopius car il présente les objets avec de belles photos qui permettent de bien choisir son cadrage idéal. Mais c'est faisable aussi bien avec les appli Stellarium (que j'utilise aussi mais plus pour me situer dans le ciel) ou Cartes du Ciel (mais il vaut mieux avoir installé la bibli d'images des objets du ciel profond pour bien se rendre compte, faire son cadre en ne voyant que des formes de patates c'est pas top...). D'autres le font sûrement aussi!



    Le principe est de soigneusement régler les caractéristiques de son matériel. Sous Telescopius vous pouvez les rentrer à chaque fois (quoiqu'il les conserve dans des infos de session il me semble) ou ouvrir un compte gratuit ce qui vous permettra de les enregistrer une fois pour toute.



    3) Page d'accueil de Telescopius - listes d'objets du CP

    Allez sur https://telescopius.com/ Dans le menu de gauche vous pouvez entrer la localisation et la date à laquelle vous prévoyez de faire vos photos.

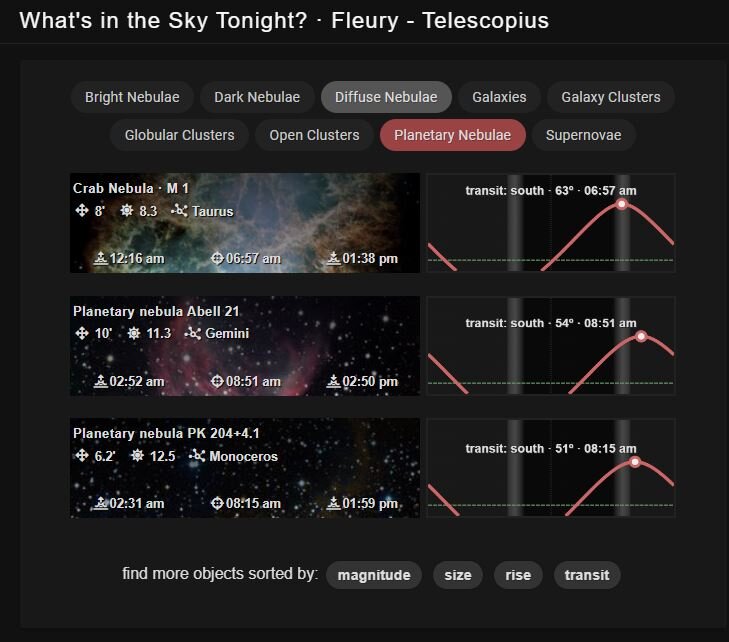

    Si vous les entrez, il va vous proposer une liste d'objets du CP intéressant pour vous - selon des critères que vous pouvez régler comme le type d'objet, sa taille, sa magnitude, la durée à laquelle il reste au dessus de plus de tant de degré d'altitude, etc...






    Ces critères peuvent être sauvegardés si vous avez ouvert un compte. Avec un compte vous pouvez aussi vous faire vos liste perso d'objets - moi par exemple j'ai fais des listes selon la saison à laquelle je veux tenter de les photographier.



    Choisissez un objet via les listes ou tout simplement en entrant son petit nom (en anglais.. ou bien son numéro M, NGC, etc...) dans la barre de recherche en haut à droite.



    4) Infos sur l'objet visé

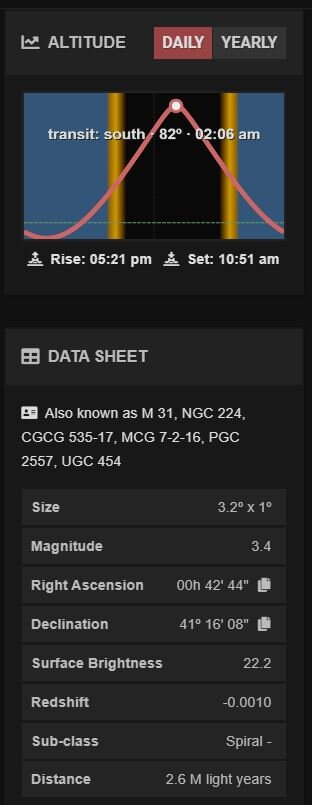

    Sur la page de l'objet, vous avez déjà dans la colonne de droite des infos intéressantes: coordonnées, magnitude, taille, heure de lever et coucher, altitude selon l'heure de la nuit, altitude à une heure donnée pendant toute l'année, etc...




    5) Réglages du simulateur de téléscope

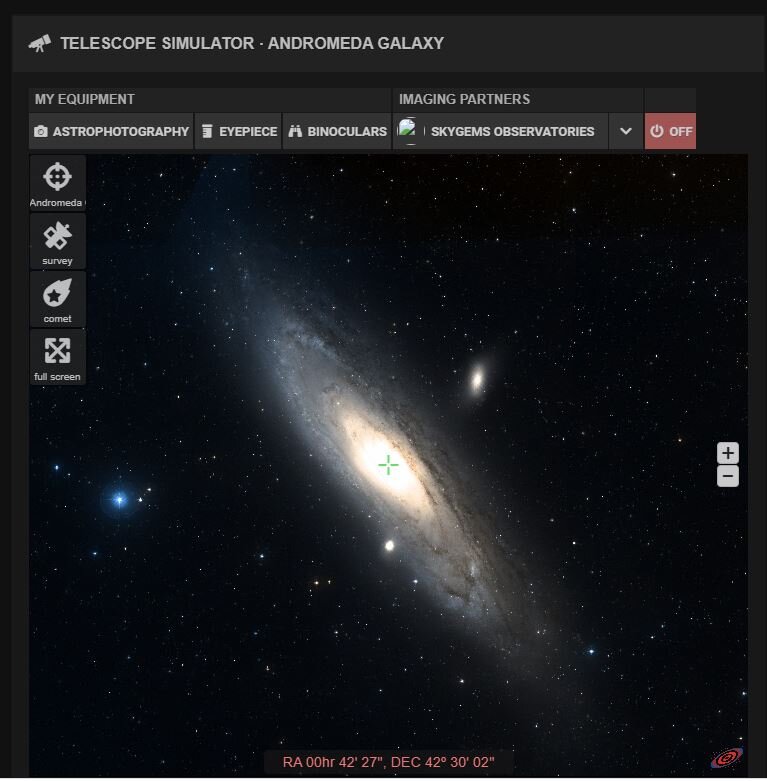

    Sur la même page au milieu vous avez le Telescope Simulator.




    Cliquez sur "Astrophotography"

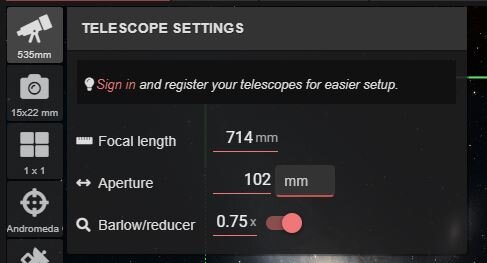

    Cliquez sur l'icone montrant un téléscope. Entrez votre diametre et votre focale. Si vous avez une barlow ou un réducteur entrez son facteur de grossissement ou réduction et activez-le.

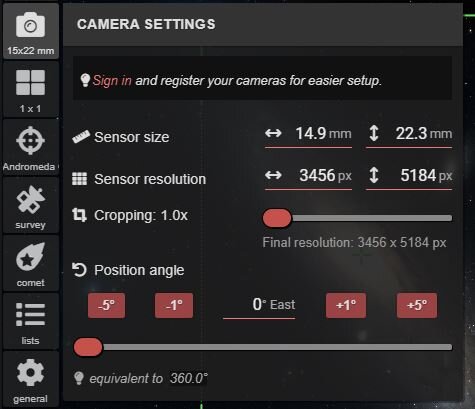

    Cliquez sur l'icône montrant un appareil photo. Entrez la taille de votre capteur en nm et en nombre de pixels. Laissez l'angle et le croping factor, on s'en servira après.



    ATTENTION: il faut intervertir les valeurs horizontales et verticales!! (tant pour la taille que le nombre de pixels). En effet, il y à une norme bizarre, pas encore compris d'où elle vient, qui veut que quand le capteur n'est pas carré la position angle 0 est en portrait et non en paysage. En gros, Si physiquement vous avez monté votre APN de sorte qu'il soit en mode paysage (=> horizontal par rapport au sol) quand votre téléscope est parké vers le nord, ce qui est la position la plus naturelle, alors Telescopius (mais c'est vrai sur Stellarium et Cartes du Ciel aussi) va vous montrer un cadre tourné de 90° par rapport au votre! Pour résoudre ce souci vous pouvez soit tourner physiquement votre téléscope ou votre bague rotative de 90°, soit intervertir X et Y dans les settings et tout rentre dans l'ordre.



    Bien sûr si votre capteur est carré vous n'avez pas ce problème 🙂






    Tous ces réglages peuvent être sauvegardés si vous avez ouvert un compte.



    6) Trouver son cadre

    Maintenant vous pouvez étudier votre objet sous toute ses formes et voir comment il est entre votre cadre. S'il est très petit vous pouvez jouer sur le crop factor pour l'agrandir dans le cadre, mais n'en faites pas trop! Sur mon APS-C à 18MP je ne vais jamais plus loin que 2,7 car ça me donne une résolution de 1920*1087 qui est à l'échelle de la résolution d'écran utilisée par la plupart des gens 🙂 Bref si à x2,7 je constate que mon objet est encore très petit je laisse tomber, je considère que je n'ai pas une assez bonne résolution pour le photographier.

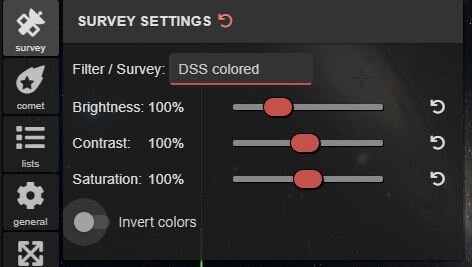

    Vous pouvez également déplacer l'image derrière votre cadre, et modifier l'angle de celui-ci. Vous pouvez jouer sur des paramètres de luminosité et contrastes de l'image en cliquant sur "Survey", juste pour mieux voir. Tout ça vous permet de vous fixer sur le cadre final que vous souhaitez obtenir!






    7) Notez les informations sur votre cadre

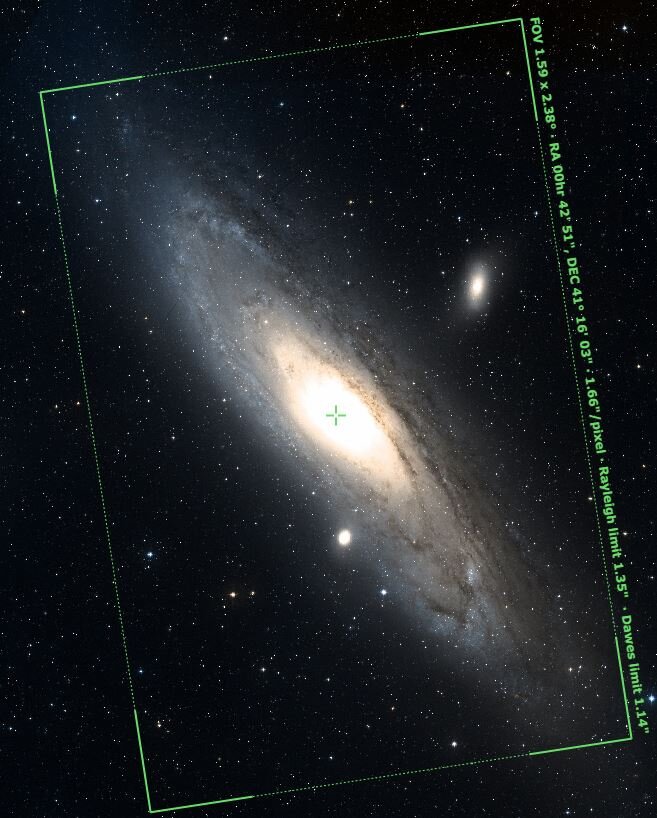

    Une fois la position et l'angle du cadre trouvé, notez bien les coordonnées en vert le long du cadre: elles correspondent pile au centre de votre cadre. Notez bien également l'angle choisi et sa direction (sens des aiguilles d'une montre ou inverse).





    Remettez vous à crop x1 si vous aviez zoomé. Réglez le "Survey" pour que les étoiles soient bien visible (je parle bien des étoiles, pas de l'objet visé). Si elles sont dur à voir envisagez de passer en négatif, parfois ça améliore le visuel (ça peut se faire aussi en cliquant sur "Survey").

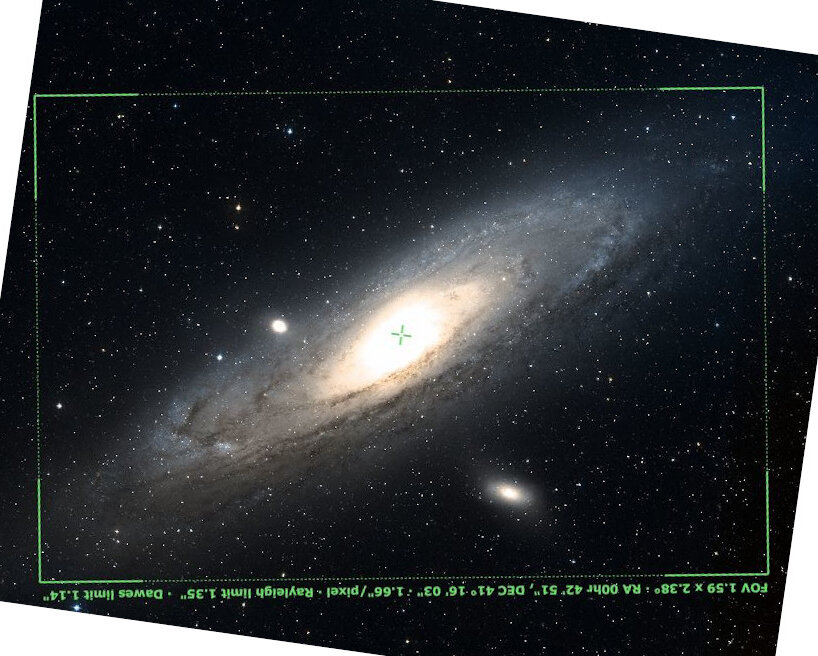

    Enfin prenez une capture d'écran et conservez là quelque part. Ouvrez là dans un logiciel de traitement d'image (Gimp...), opérez une rotation pour amener le cadre à l'horizontal (mode paysage), sauvegardez puis retournez l'image à 180° et sauvegardez une copie. Importez vos deux images (droite et 180°) quelque part dans l'ordinateur d'où vous allez controller les prises de vue, ou bien imprimez-les.








    8 ) Reportez votre cadre sur votre setup

    Pendant la préparation de votre setup, faites opérer à votre appareil de prise de vue une rotation de l'angle et la direction que vous avez noté. Si vous avez une bague rotative graduée c'est idéal! Si elle n'est pas graduée vous pouvez reporter l'angle avec un mètre ruban flexible ( petite règle de 3...)

    Sinon vous devez tourner tout le téléscope et c'est pas toujours facile, ni possible, ni précis... Si votre degré de liberté de rotation de champs est limité vous devez en tenir compte quand vous déterminez votre cadre dans Télescopius!



    Une fois votre angle reporté vous n'aurez plus à en changer sur la session.



    ATTENTION: si vous utilisez une bague rotative vous devez bien gérer vos flats, vous ne pourrez évidemment pas utilisez pour une photo faite avec un angle donné des flats faits avec un autre angle.



    9) Trouvez votre objet comme d'habitude

    Faites votre MeS, votre MaP et vos synchros comme vous en avez l'habitude, avec ou sans astrométrie...

    Pointez les coordonnées que vous avez noté avec le GoTo si vous l'avez. Il est recommandé de les sauvegarder dans votre système (logiciel de naviagation ou de prise de vue comme Cartes du Ciel, APT, etc...) pour les retrouver rapidement après retournement du méridien.

    Si vous n'avez pas de GoTo bah trouvez votre objet avec vos méthodes habituelles!



    10) Ajustez votre cadre

    Evidemment, vous ne tombez jamais pile au bon endroit - ya un peu de décalage... Mais si votre MeS et vos synchro ont bien été faites, et que vous n'avez pas non plus un FOV microscopique, vous ne devriez vraiment pas être loin: le point visé devrait au moins être quelque part dans le cadre! Si c'est pas le cas bah recommencez vos synchro, voir votre MeS...

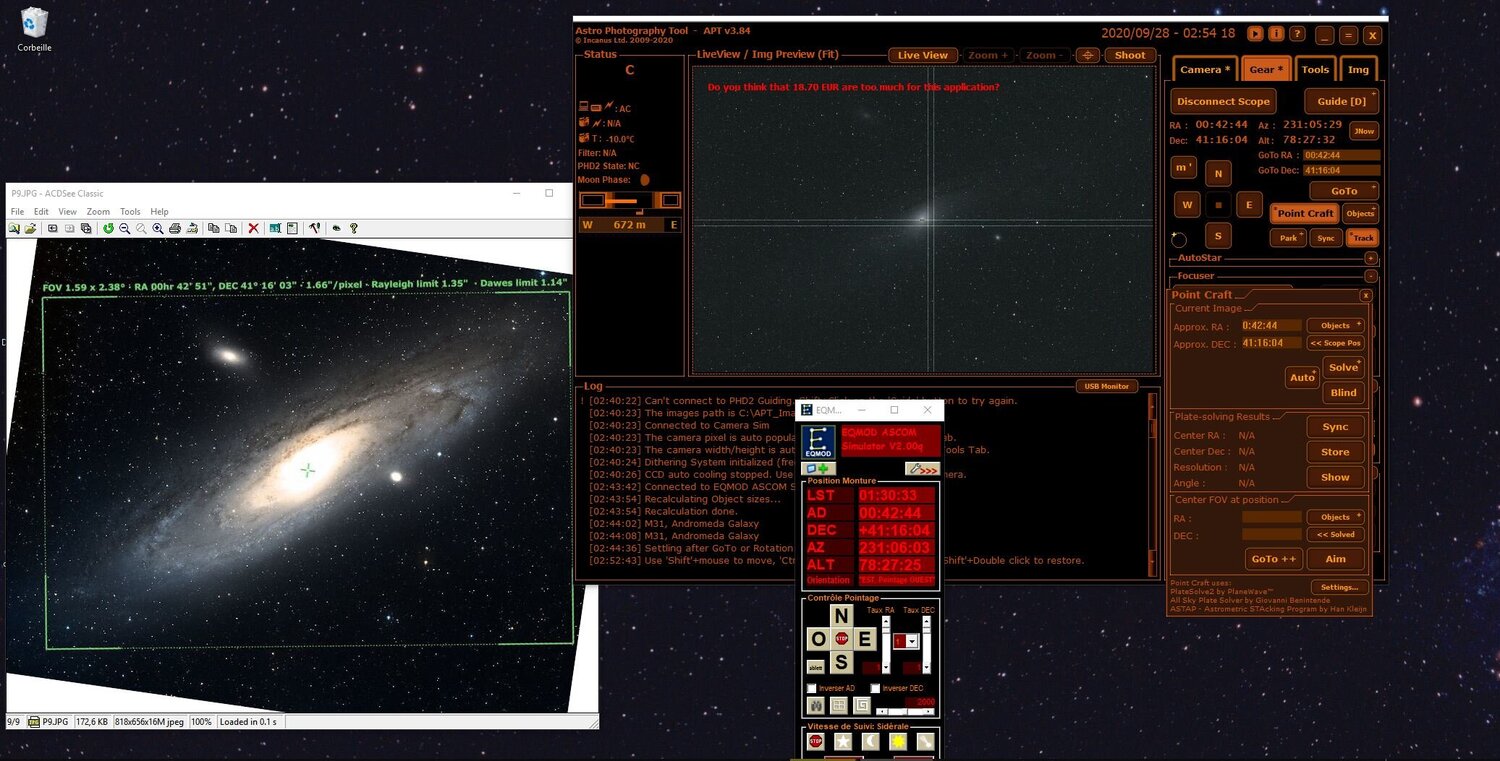

    Il faut donc maintenant ajuster le cadre. Mon logiciel APT me propose un service de GoTo affiné pour ramener peu à peu le point visé au centre avec vérifications par astrométrie. Mais c'est hyper long et rébarbatif, avec des résultats inégaux - je ne l'utilise pas. Je préfère sortir ma capture d'écran et ajuster visuellement avec la raquette GoTo d'EQMod, en visualisant mon cadre à l'aide de prises de vues courtes (3 secondes) à ISO max. On ne verra pas l'objet mais on verra bien les étoiles qui l'entourent et on pourra comparer avec le modèle. Une fois le cadre trouvé re-synchronisez et sauvegardez dans votre logiciel en vue du retournement de méridien.






    Voilà vous êtes cadré, vous pouvez commencer votre session!



    11) Recadrer après retournement du méridien

    Lors du retournement de méridien malgré que j'ai sauvegardé les bonnes position il ne les retrouve jamais avec précision... Je dois donc refaire mon affinage de cadre au points 10) en comparant cette fois avec comme modèle la version retournée à 180° de ma capture Telescopius.
