    Marquage du miroir secondaire

    Sign in to follow this
       (0 reviews)

    Un petit tutorial en photo pour montrer le marquage du centre d'un secondaire et comment l'aligner pour le coller sur son support.
    Le marquage servira ensuite a vérifier rapidement la bonne position du secondaire à l'aide du laser de collimation et simplifiera donc celle-ci.

    Après avoir démonté le secondaire et son support de votre araignée, il faudra vérifier que le trou central de l'araignée est bien centré dans le tube à l'aide d'une règle graduée.

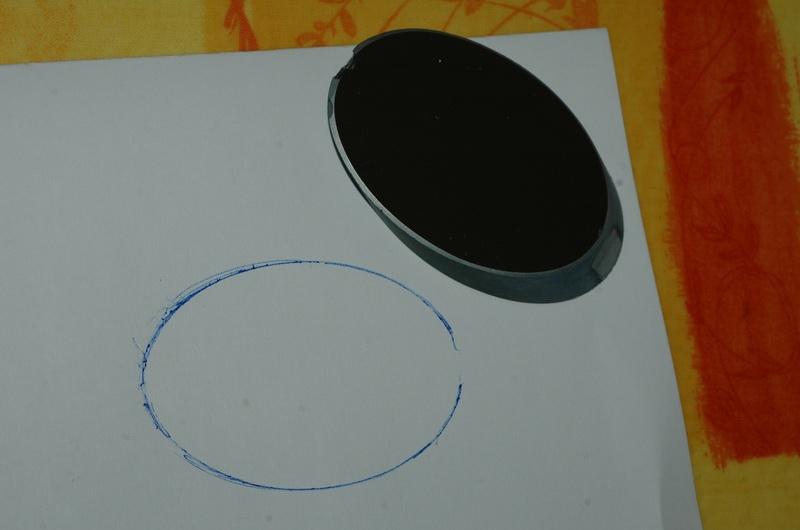

    Tracé de la forme du secondaire :

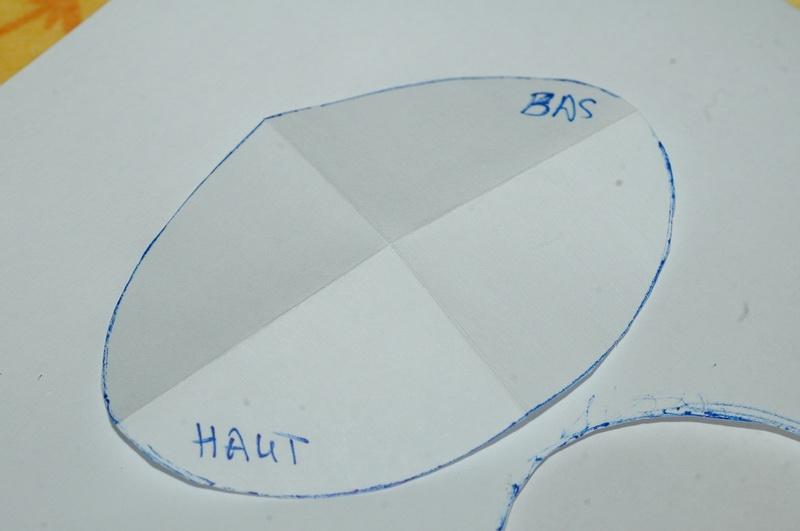

    Découpage et pliage de la forme pour trouver le centre et les axes du miroir

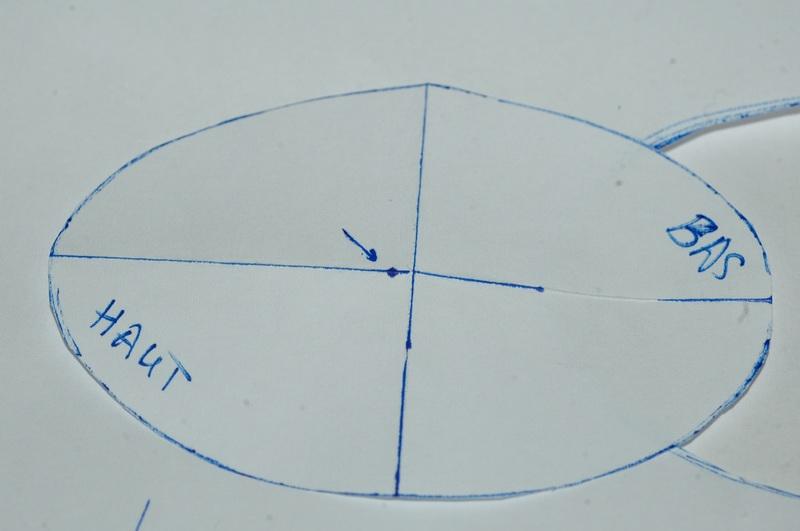

    tracé du centre et report du décalage sur la forme.

    Le décalage a reporter sur ce papier est donné par la formule : décalage = 1,4 fois le petit axe du miroir secondaire divisé par 4 fois le rapport focale sur diamètre du miroir primaire.

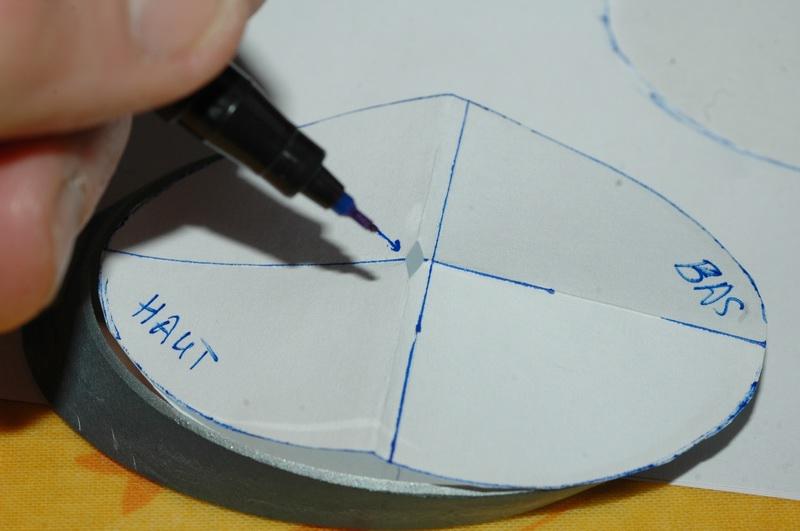

    après pliage en 4 de la forme, découpage d'un petit losange dont l'on va reporter les deux pointes sur le miroir d'un petit point de feutre.
    le point de feutre peut affaiblir pas mal le faisceau laser. Il vaut donc mieux en faire deux et pointer le laser entre les deux

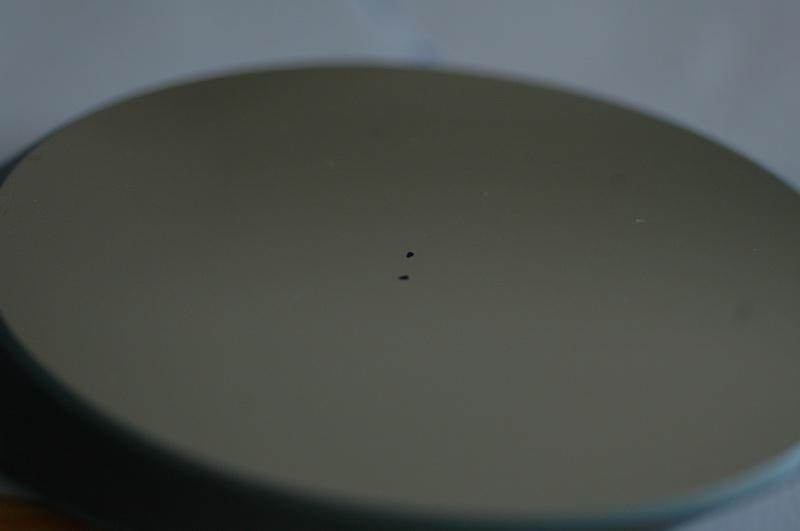

    résultat de la manoeuvre

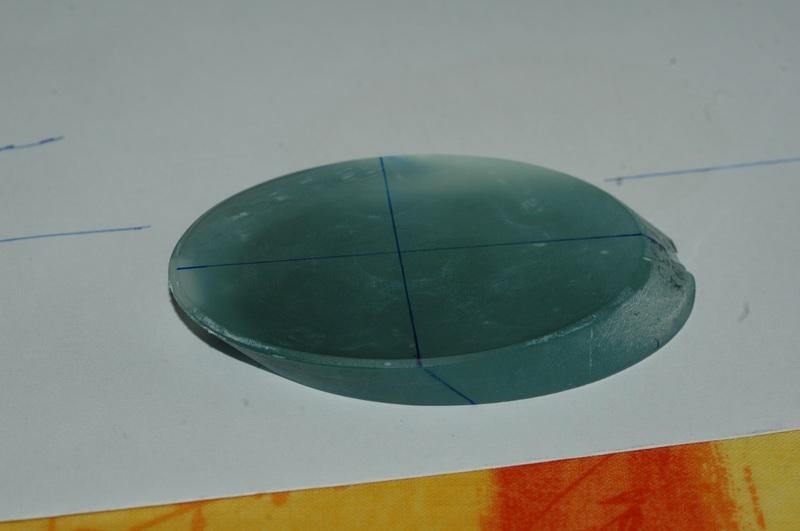

    Report des axes au dos du miroir. le petit axe tracé est celui correspondant au décalage.

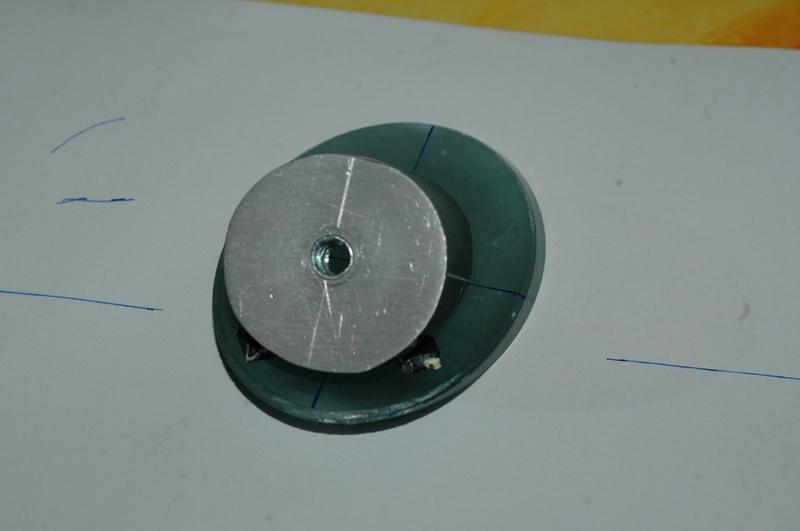

    positionnement du miroir sur le support après avoir matérialisé sur celui-ci les axes à la pointe à tracer

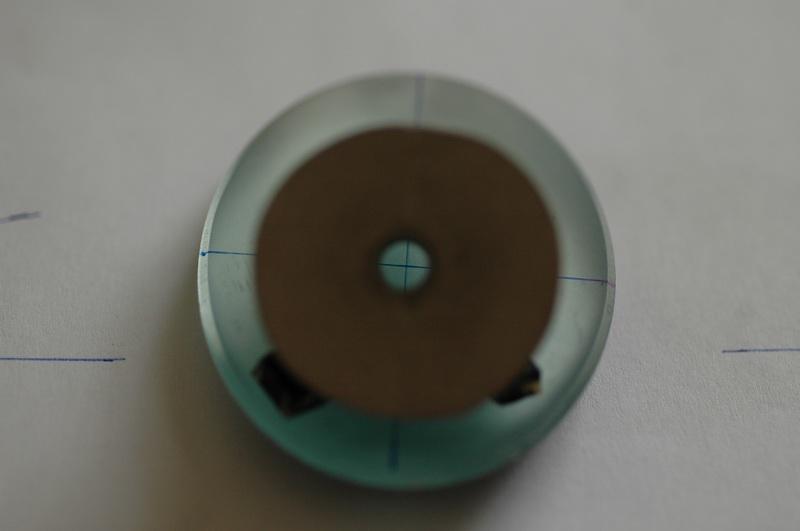

    on peut vérifier par le trou central le centrage du miroir


    Ensuite il n'y aura plus qu'à mettre trois plots de colle et repositionner le miroir correctement.

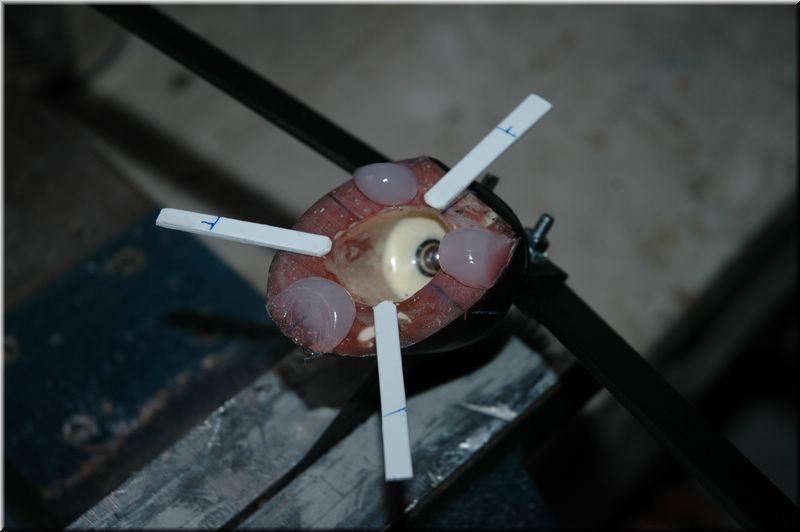

    Je n'ai pas les photos de cette étape avec ce miroir mais voici celle du secondaire de mon 350 mm :
