    Mire de visée etoile polaire

       (0 reviews)

    Bonjour,

    Pour un chercheur 50x9

    J'ai fait une mire polaire avec le negatif d'un pellicule N/B, celle-ci est prise sur ecran du PC avec un Nikon FE et un objectif 105/2.5

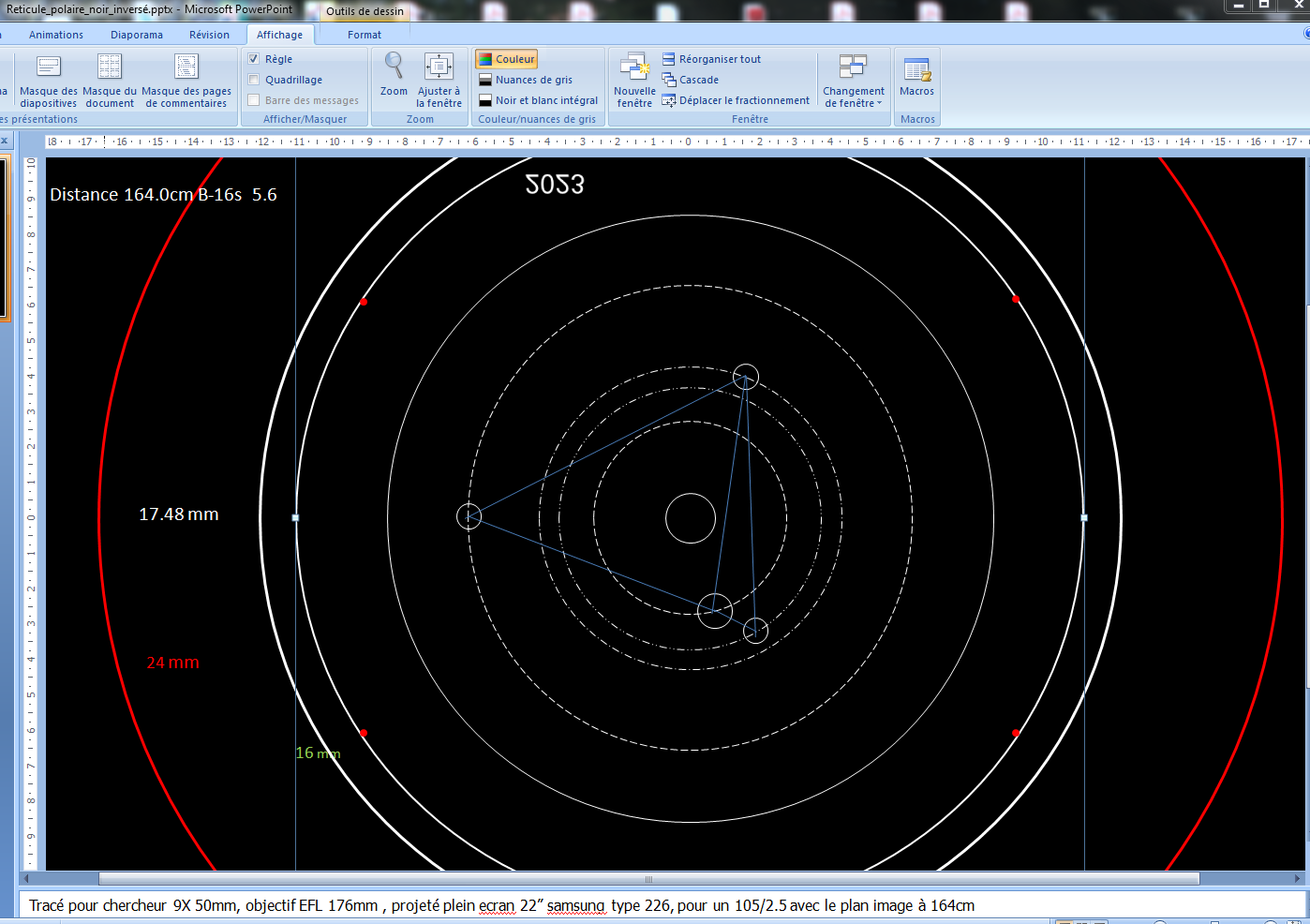

    Avec PowerPoint j'ai dessiné les cercles de la rotation de la polaire et des 3 toiles proches HIP7283, HIP84535 et HIP45919

    j'ai choisi la plus grande taille de la diapo pour avoir une bonne resolution du dessin en cherchant le melleur modulo des pixels

    En connaissant les distance angulaires entre les etoiles aprés qqs calculs trigo les rayon des cercles sont :

     Polaire 0.6358°  soit  103px

    HIP 7283 0,8645°  soit 140px

    HIP 84535 0,997°  soit 161.5x

    HIP 45919 1.5325°  soit 248px

    Cercle de 2° 324

    Les angles relatifs pour positionner les etoiles sont calculés par l'equation des cosinus .

    Pour determiner la taille de la mire j'ai mesuré la focale de l'objectif de 50mm avec la methode de BESSEL et une source ponctuelle faite avec un LED verte limée .

    soit 176mm , le cercle de 2° sur mire fera 176 x tang(2°)=6.14mm de rayon

    en ramenant a la taille de la feuille powerpoint 39.79cm pour 1504px  soit 3.78px/mm

    le cercle de 2° fera  324/3.78 = 8.57mm de rayon , les autres sont propotionnels avec un coefficient de 8.57/6.14=1.396

    grandissement photograpique

    Pour trouver la distance de prise de vue j'ai tracé un cercle qui correspond a la fenetre 24mm soit :24 x 1.396=335mm de diametre , ce cercle est la limite du viseur stigmotre du Nikon

    pour affimer j'ai placé un ruban translucide a la place de la pelLicule .distance ecran plan de la pellicule 164cm.

    Pour le centrage j'ai tracé un cercle qui correspond a diaphragme de l'occulaire 15.93mm soit 15.93 x 1.396 =22.34 mm de diametre.

    La prise de vue

    j'ai fait avec une pellicule ILFORD FP4 125 iso  révélé a ID11 plusieurs photo avec divers distances , ouverture et temps de pose, j'ai pu verifié mes en visant la polaire mes calculs

    avec 1s de pose f8 la photo est correcte. Mais le support n'est pas tres transparent !!

    J'ai donc approvisionner une pellicule type film trait qui est tres peu sensible iso12

    j'ai fait 2 essais de 12 clichés avec la pellicule ADOX CMS 20 II PRO  36 poses.
    Comme je n'ai pas besoin de dégradé j'ai révélé avec ID11 6mn à 23° (c'est la température de l'eau et du local).
    la transparence du support acétate est bonne et le noir de l'inscriptions entre les perforations est tres dense.
    Les prises de vue sont faites sur pied  avec le 105/2.5 sur Nikon FE à 1.64m de l'ecran samsung 226BW 22pouces 1680x1050
    l'image realisée avec PowerPoint est inversée pour avoir la mire de visée de l'étoile Polaire sur fond noir en diaporama pleine ecran.
    Afin d'eviter les vibrations le declenchement les prise de vue sont faites avec le retardateur mecanique du boitier.
     1er essai : 12 vues  vitesse 0.5s, 1s, 2s, 4s à f11,f 8, f5.6,
       Resultats :
                      0.5s et 1s Rien
                      2s quelques traits à f8
                      4s 80% des traits à f5.6
     2em essai :12 vues  vitesse 4s  8s 16s(pose B déclencheur souple) f5.6, f4,f 2.5(une vue pour le fun!)
                     2 vues à 4s 5.6 (au moins j'aurai ça!)
                     3 vues à 8s 5.6
                     2 vues à 4s f4  bon contraste ça bave un peu
                     2 vue à 8s f4 ça bave plus!
                     1 vue à 4s f2.5
                     2 vue à f8 et f5.6 de 16s au déclencheur souple: trop de tremblement, le déclencheur Nikon AR-2 est trop rigide
     l'optimum est 8s à 5.6 les traits de 28µ théoriques font 30µ une fois révélés, l’écart est due a la tache de diffraction de l'objectif.

     Conclusion :
      Le film ADOS CMS 20 II PRO est transparent. Pour du trait il peut etre révélé avec révélateur classique.
      la mire polaire placé dans l'occulaire du chercheur est trés claire
    A+

    NOTA  l'image est inversée pour avoir l'emulsion coté lentille de l'oculaire , il n'y a pas de  renversement vertical car le chercheur a un renvoi coudé.
