lordzurp

l'idée est de couler de la résine sous le capteur (ou du silicone, de l'araldite ... bref n'importe quoi pour sceller le fond de la chambre) ça fait un montage "définitif" avec ses avantages (c'est étanche et ça bouge plus) et ses inconvenients (si ya un problème, tu jettes) non, j'en ai testé plusieurs, ça manque de patate pour le peltier (pour les petits) ou alors la partie radiateur est pas capacitaire pour évacuer les calories de la face chaude du peltier qui patate à 25W donc retour à un TEC2 des familles dans la boite, et un ventirad classique dessous ça utilise le corps de la cam comme partie du radiateur qui évacue les calories de la face chaude du TEC, ça réchauffe la vitre et devrait éviter la buée devant ... on verra bien si ça fonctionne

allez, juste pour te faire envie

wait n see

non, c'est un focuser motorisé chambre étanche sous argon, avec un filtre UV clair de photo (pas encore monté, on est encore à l'étape de la maquette)

la méca avance bien et le setup "complet" ... pour l'instant, je suis à 580g (avec le radiateur imprimé en plastique ... c'est juste la maquette ^^) ça devrait largement rester sous les 750g au final

En impression 3D, c'est possible de faire des choses suffisamment précises et rigides Mais pas avec une ender 3 ...

non non, ça passe ! là j'ai réalesé à 36mm, largement + que la diagonale du capteur

ça a fumé, mais on lâche rien ... 60x56x20mm de TeenAstro concentré

avec un peu de persuasion, tout rentre

un mardi comme un autre

totalement HS, mais @HPMâd regarde du coté des mâts de planche à voile (bon, forcément ça dépend de ta région ... près du havre on en trouve dans les poubelles )

pendant ce temps ...

beau boulot ! GG jean 👍 (bientot des news de mon coté ...)

ça reste le même design hein, je refais pas tout ! usb2, 2s de lecture environ donc non, tu feras pas du planétaire avec !

ça va partir très vite en commande, faut que je me débarasse de ce projet ! vais en prendre 5, on verra ce que j'en fais une fois que ça sera validé (ou pas) le boitier ZWO, j'ai l'idée depuis le début, j'attendais d'en trouver une HS je tiens le fil actif

Cam87 Redux un capteur APS-C dans le corps d'une cam planétaire ZWO un petit State of the Union pour ceux qui veulent pas lire les 132 pages du sujet la base la Cam87, c'est un projet ukrainien du turfu pour faire une caméra astro refroidie à partir d'un capteur de Nikon D40 : APS-C, 6Mpx, 7.8µm (c'est le même capteur dans les QHY 8Pro : https://www.astroshop.de/fr/cameras-astronomiques/camera-qhy-8-pro-color/p,54748) j'ai déjà une version "box" fonctionnelle, donc on part d'un projet déjà validé, mais la mécanique était à revoir (3 PCBs à assembler, boitier imprimé fragile ...) le projet rentrer ce truc dans le boitier d'une caméra planétaire ZWO ! j'ai un boitier de asi224 vide (électronique fumée), techniquement ça doit passer ! et pour le refroidissement, un cooler pour smartphone : https://fr.aliexpress.com/item/1005006052540836.html Updates schéma refonte de la partie refroidissement : opto-coupleur et MosFET isolé du reste du PCB ajout de capa de découplage un peu partout reprise de la BOM pour optimiser le coût et le placement (-> 0402 ...) retour sur une EEPROM standard (merci la dispo) PCB rond, 56mm de diamètre zone de composants 48.5mm (rebord interne du boitier) séparation au max des parties alim, ADC, pilotage CCD H et V, logique découplage des alims aux ptis oignons, des capa partout où ya un trou connecteur USB type B commande en quelques clis possible composants assemblés à 95% en usine en CMS, il reste les 2 drivers CCD à souder à la main (introuvable hors ebay/ali) et 2 SO-8 pour s'échauffer en traversant, le connecteur USB et les 2 pins du peltier (à faire soi-même si on prend pas le ventirad chinois) Version alternative (sans le bord technique avec les fixations) rond de 48.5mm diamètre connecteur USB-C pas de MosFET, jsute l'opto pour le refroidissement Fabrication pour 5 cartes, c'est 160€, donc environ 200€ au final => 40€ pièce

hey, ya encore des gens interessés ici ? moi j'ai pas laché l'affaire, voici ma version Redux de la cam87, pour rentrer dans le boitier d'une asi224 c'est en phase de finalisation, fabrication d'ici la fin du mois (peut-être !)

alors mes remarques sur la mécanique t'es pas obligé hein, votre truc "trait point plan" ça me fait juste penser à "croix vé baton" 😅

ha ben oui ... sinon c'est juste un tas de sable mal fondu !

hey, je suis pas mort ! commande passée cette semaine, wait for it la 8ème sera la bonne ?

ben si, elle est faite pour ça mais faut que le soft fasse le boulot

désactiver la puissance des moteurs ≠ éteindre le système pour ça que je ne m'avance pas sur le fonctionnement du "mode" push-to, ne l'ayant pas testé (mais la bonne façon de faire, c'est comme ça)

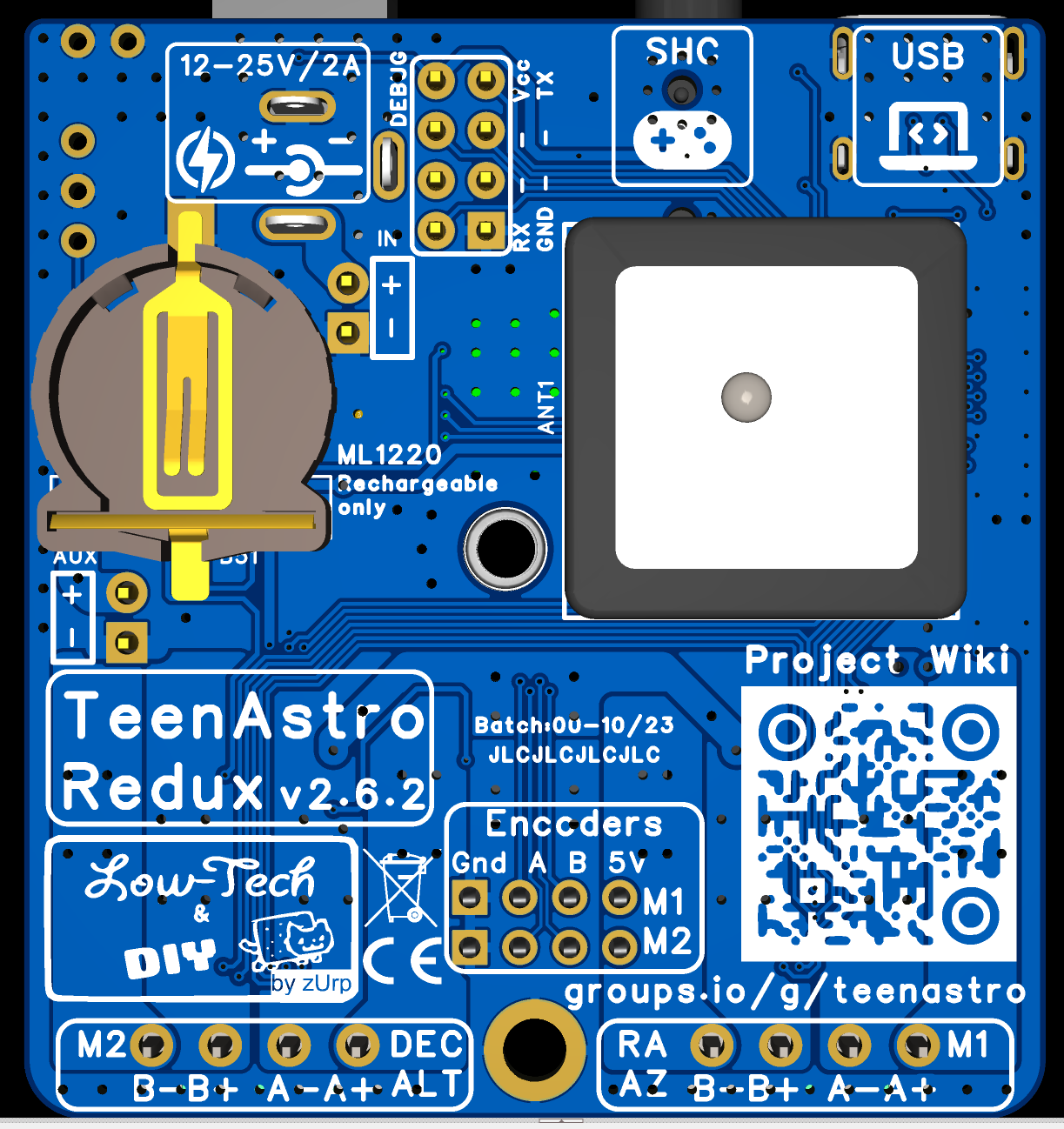

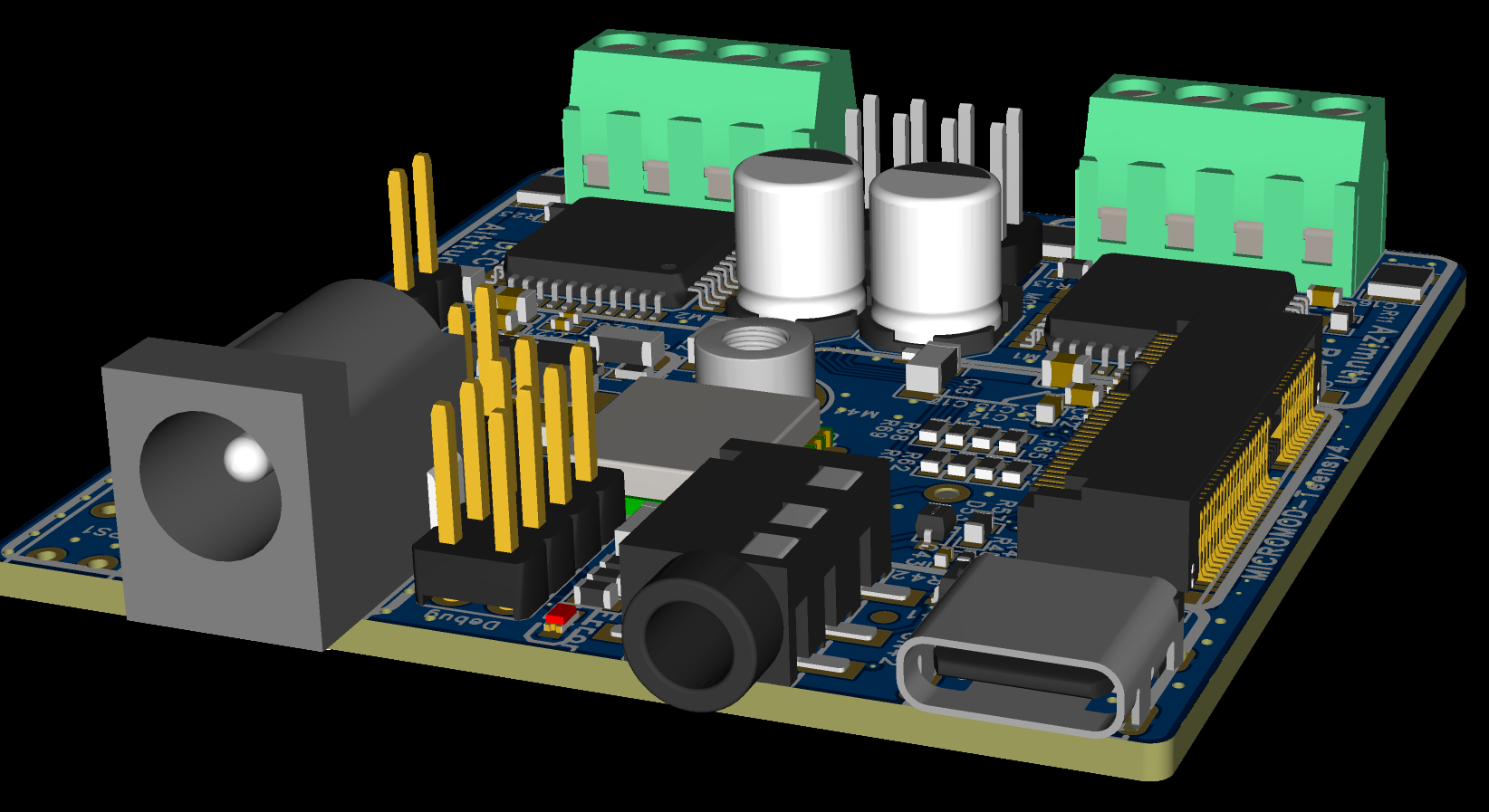

yop et non, moi je suis #teamTeenAstro 😛 un fork de onstep (il y a longtemps déjà) qui a "redonné" la raquette actuelle à onstep le "mien" est fait maison, je suis en train de terminer la v8 de la carte (bientôt officiellement supporté par le firmware de teenastro ...) pour le terrans, aucune idée, jamais touché encore, mais "ça devrait"

ça implique une mécanique débrayable, ce qui n'est pas toujours possible, et de monter les encodeurs sur les axes du rocker, ce qui est parfois compliqué

@Patcubitus attention, le moteur que tu cites consomme 5A, impossible de le piloter avec les drivers courants qu'on trouve sur les onstep !
