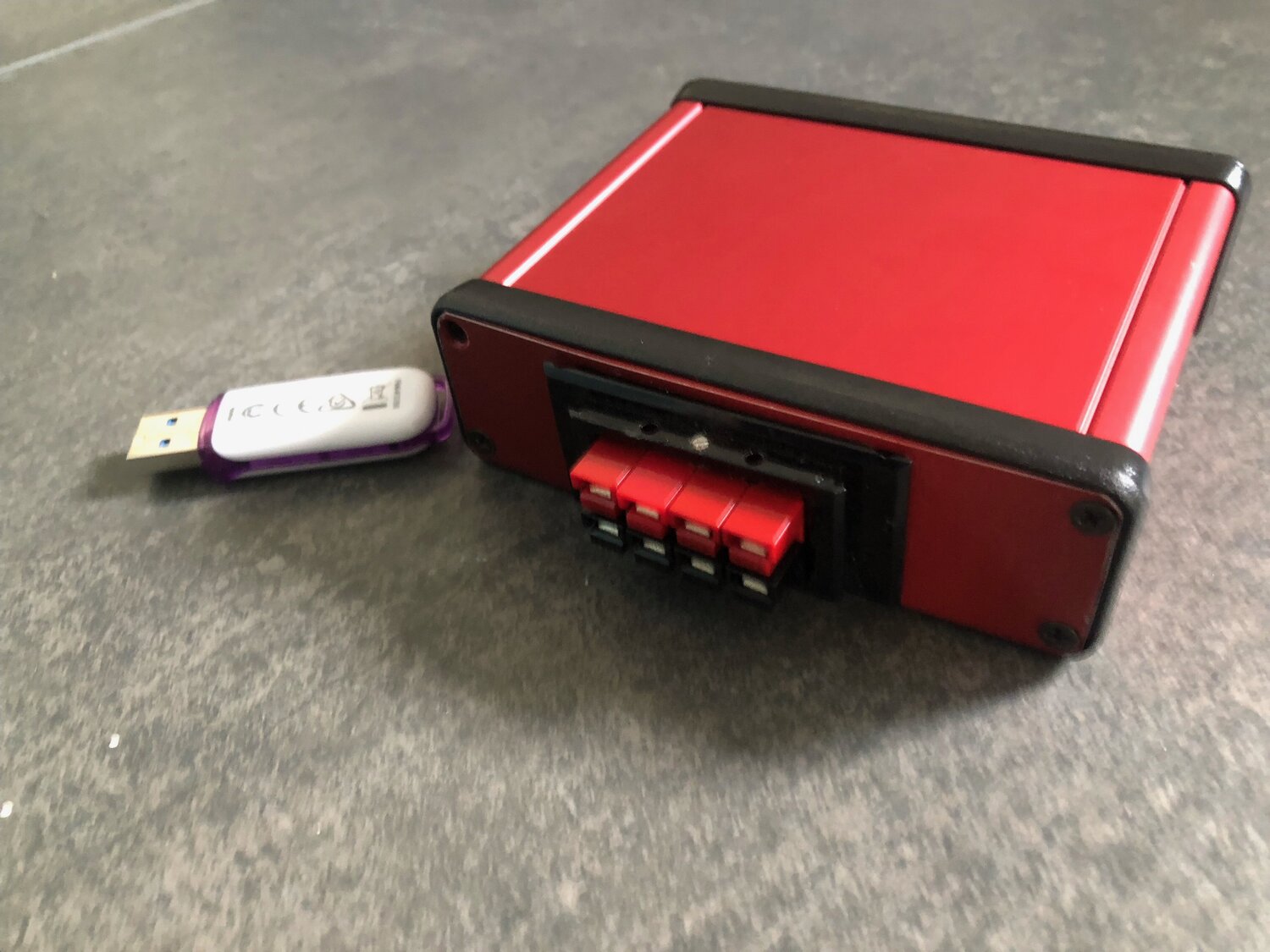

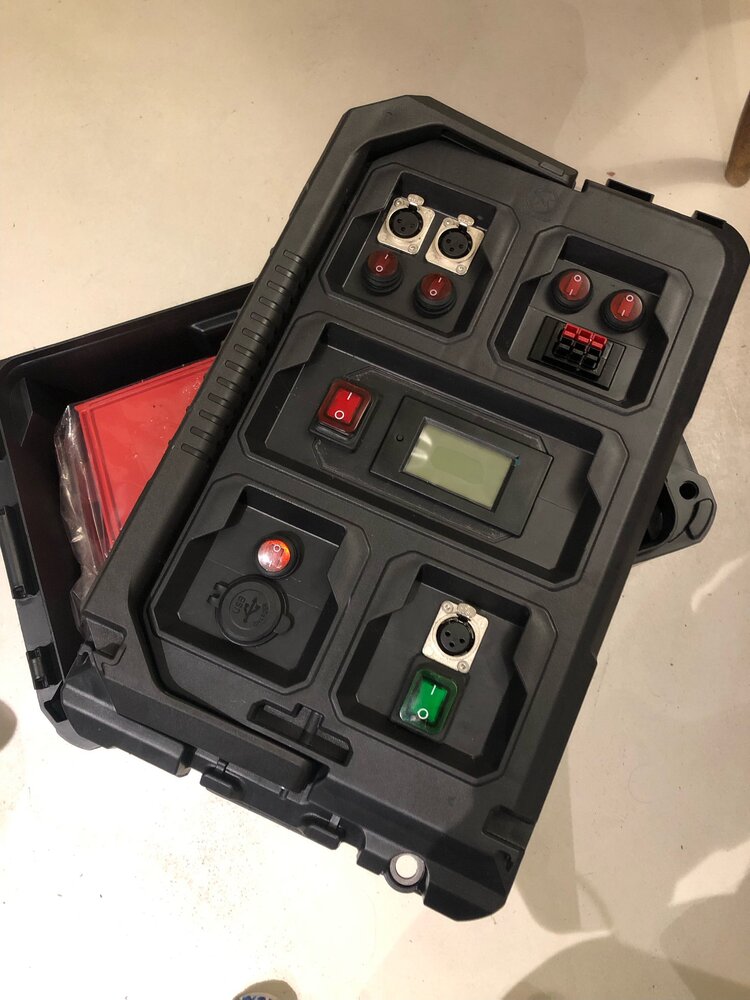

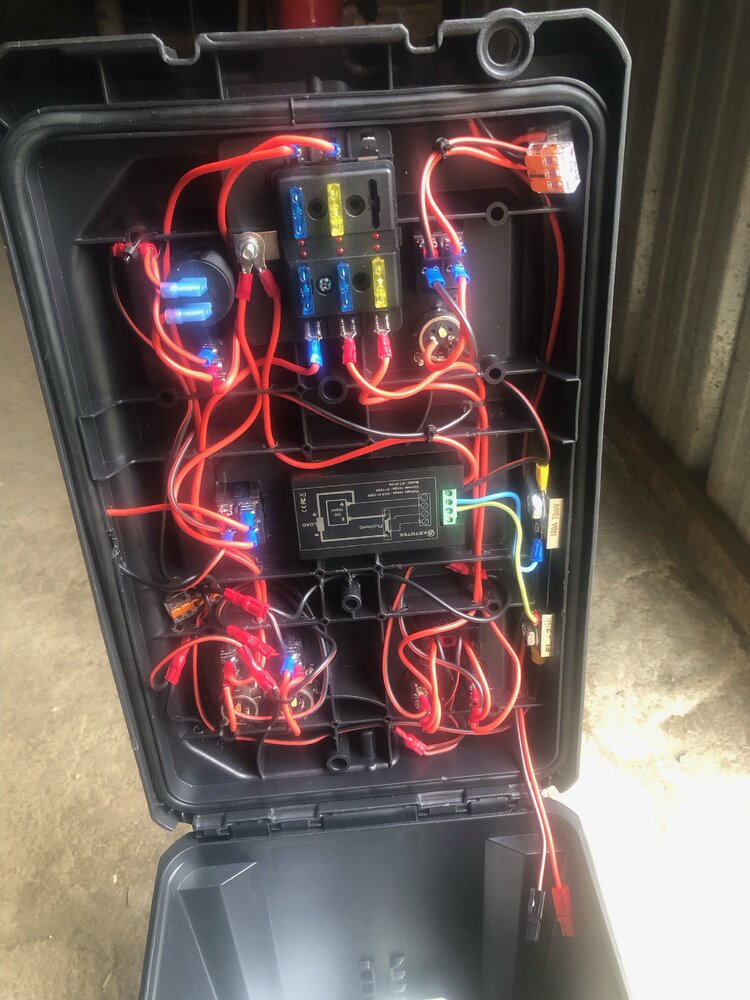

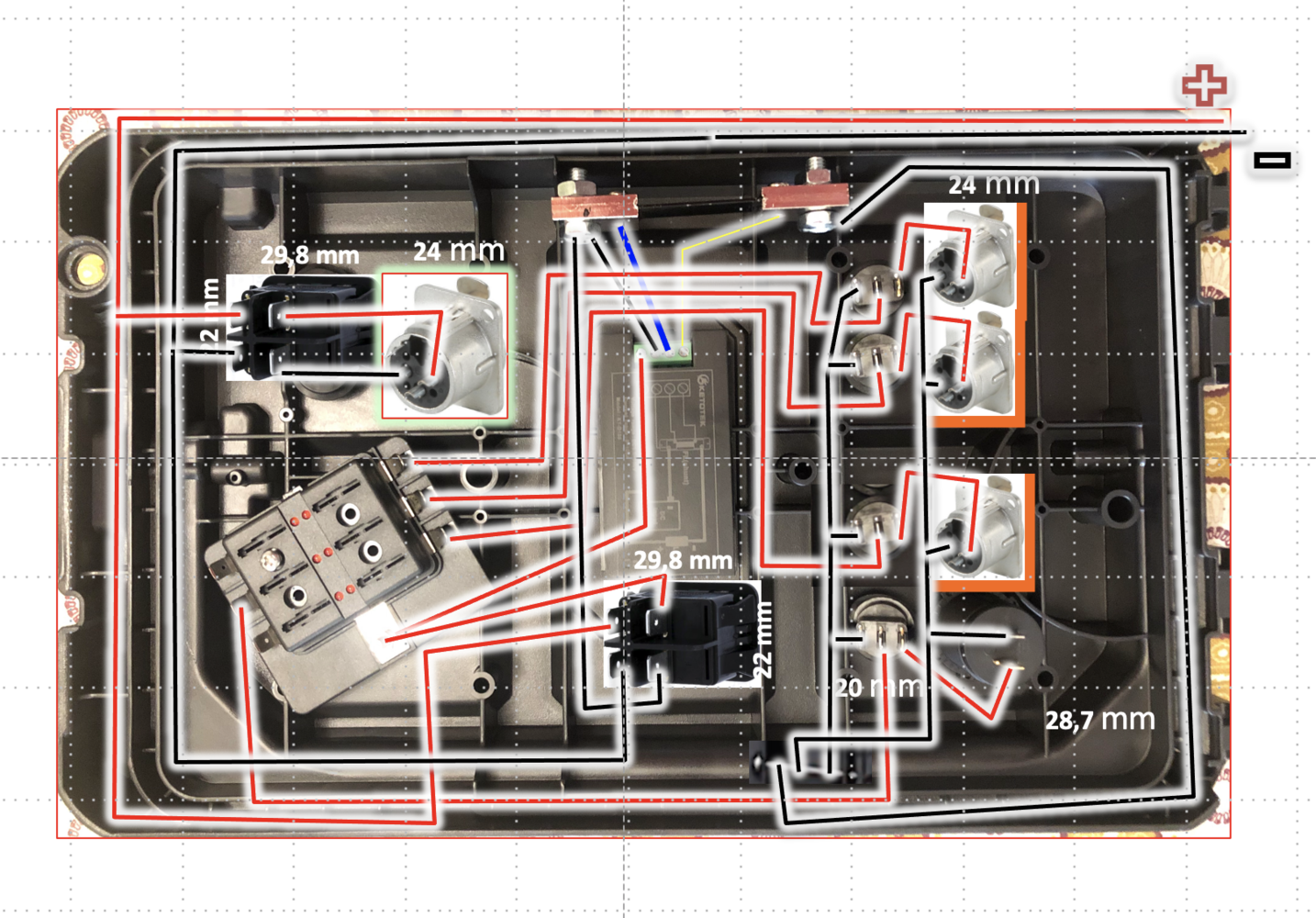

Bonjour à tous, Je tiens à partager ici le fruit d'un lent travail pour construire mon boîtier d'alimentation, largement inspiré des vidéos de Patriot Astro, Jordan Marlière et Astro Tuto sur le sujet. Après de longues recherches J'ai repris la même boîte à outil que Patriot Astro car : -le couvercle est amovible (simple tige en acier à retirer des charnières) et permet de travail du cablage bien à plat -la caisse permet de porter jusqu'à 30 kg de batterie (AGM de 110 Ah) , et le plastique est solide en étant facilement percable. -le couvercle est alvéolé, les interrupteurs sont donc protégés. Le circuit d'alimention (rouge) est séparé de celui de la recharge de la batterie (verte). Pour alimenter, il faut donc basculer l'interrupteur principal, puis les secondaires en fonction des besoins. Mon cable principal XLR-Power Pole me permet d'alimenter le petit boitier rouge (Hammond), qui sera fixé au téléscope pour mon alimenter ensuite ma monture (cable Power Pole-connecteur aviation GX 12), Mini PC Mele Q3 et autres instruments à venir. Il peut aussi être branché sur un boitier d'alimentation stabilisée 230/13,8 V. Le cable peut donc se brancher sur l'une ou l'autre des sources, cela évite les complications et donc les oublis. J'ai quand même rajouté d'autres prises (USB, Power Pole et XLR) en cas de besoin. Le tout necessite juste un peu de soudure pour le cablage des fiches XLR et GX12, le reste est assuré par des cosses serties.
