Modif Araignée courbe + résistance chauffante kendrickastro sur GSO 10"

[Astroghost-Francois]

Salut à tous ,



je vous livre ici quelques images des modifications apportées sur mon tube GSO 10".



Changement de l'araignée du secondaire par un modèle courbe pour pouvoir supprimer en grande partie les Aigrettes.



Malheuresement je me suis trompé lors de la commande avec un modèle plus petit , j'ai donc du adapter les branches courbes sur le support d'origine



J'ai commandé l'araignée chez destiny 1800



http://www.1800destiny.com/Merchant2/merchant.mvc?Screen=CTGY&Store_Code=1D&Category_Code=CVS



voici quelques images :



L'araignée à la livraison :



L'adaptation sur le support d'origine :













Voici ensuite l'installation de la resistance chauffante kendrisck 28



http://www.kendrickastro.com/astro/newtonian.html



Commandée chez telescope service :



http://www.teleskop-express.de/shop/product_info.php/language/en/info/p3813_Kendrick-Heizmanschette---fuer-geklebte-Newton-Fangspiegel.html



Le packaging bien complet à la livraison:





L'installation de la résistance sur le support de secondaire :





La mise en place des pistes d'alimentation en cuivre :











Montage de tous les éléments sur l'araignée aprés peinture :

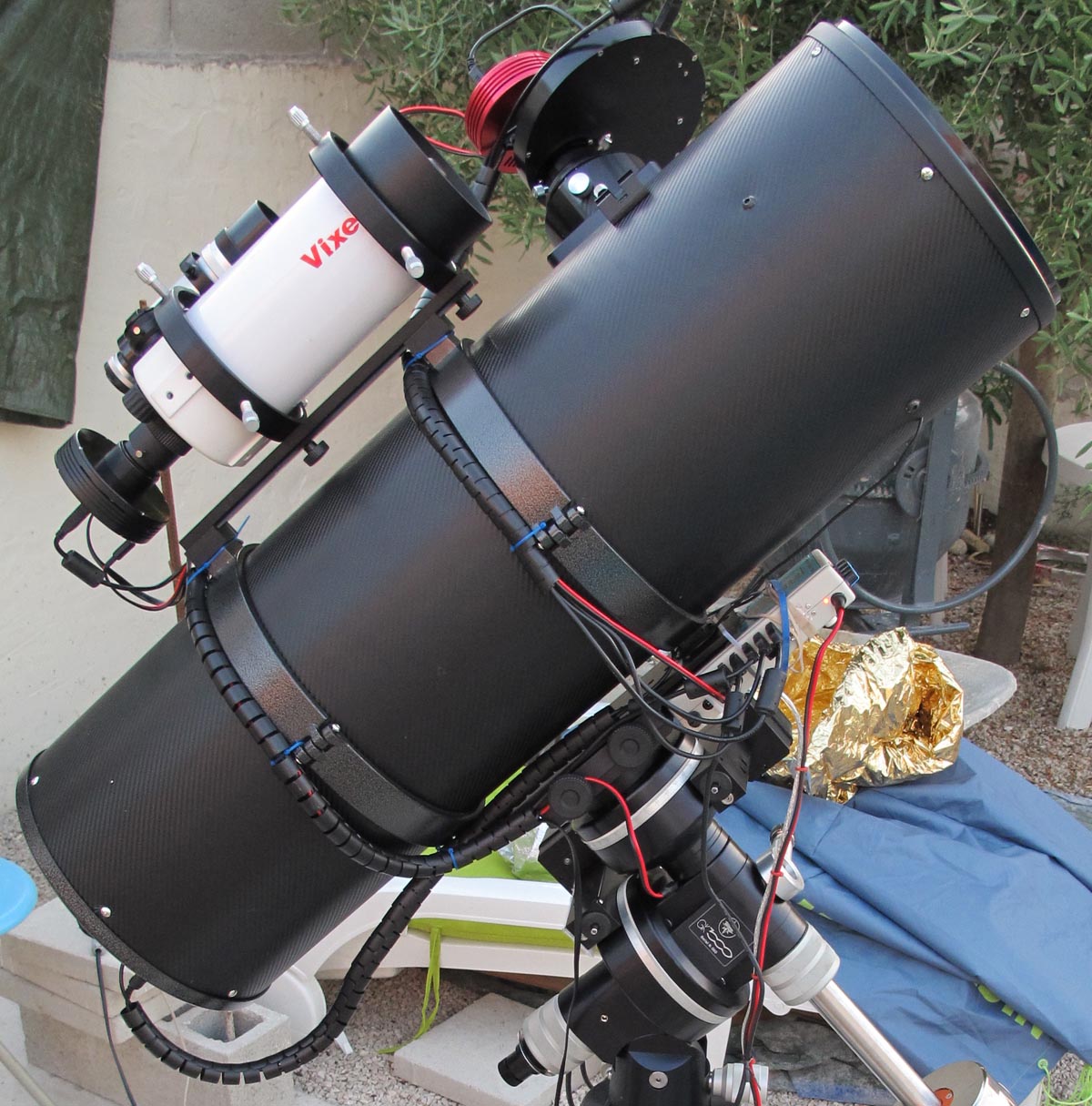

Et réinstallation dans le tube















Vous remarquerez au fond du tube également la résistance chauffante du miroir primaire autour de celui ci.



Le tout est piloté à partir de l'ordinateur grâce au MountHubPro d'HitecAstro.





Voilà si cela donne des idées à certains



François

[maire]

Supers modifications, bravo! même si conceptuellement à épaisseur de lames égales, les lames courbes affectent un chouille le rapport de Strehl donc le contraste.

[Christophe.noel]

Ah je vois que tu es dans de belle modif aussi !

Bien joué C'est réussi...

Je suis curieux de voir le résultat en image
