pièces en trop après montage XT12

[AZtro]

Salut,



Après avoir démonté et remonter mon XT12 suite à mes déboires:



Voir: http://www.webastro.net/forum/showthread.php?t=119432

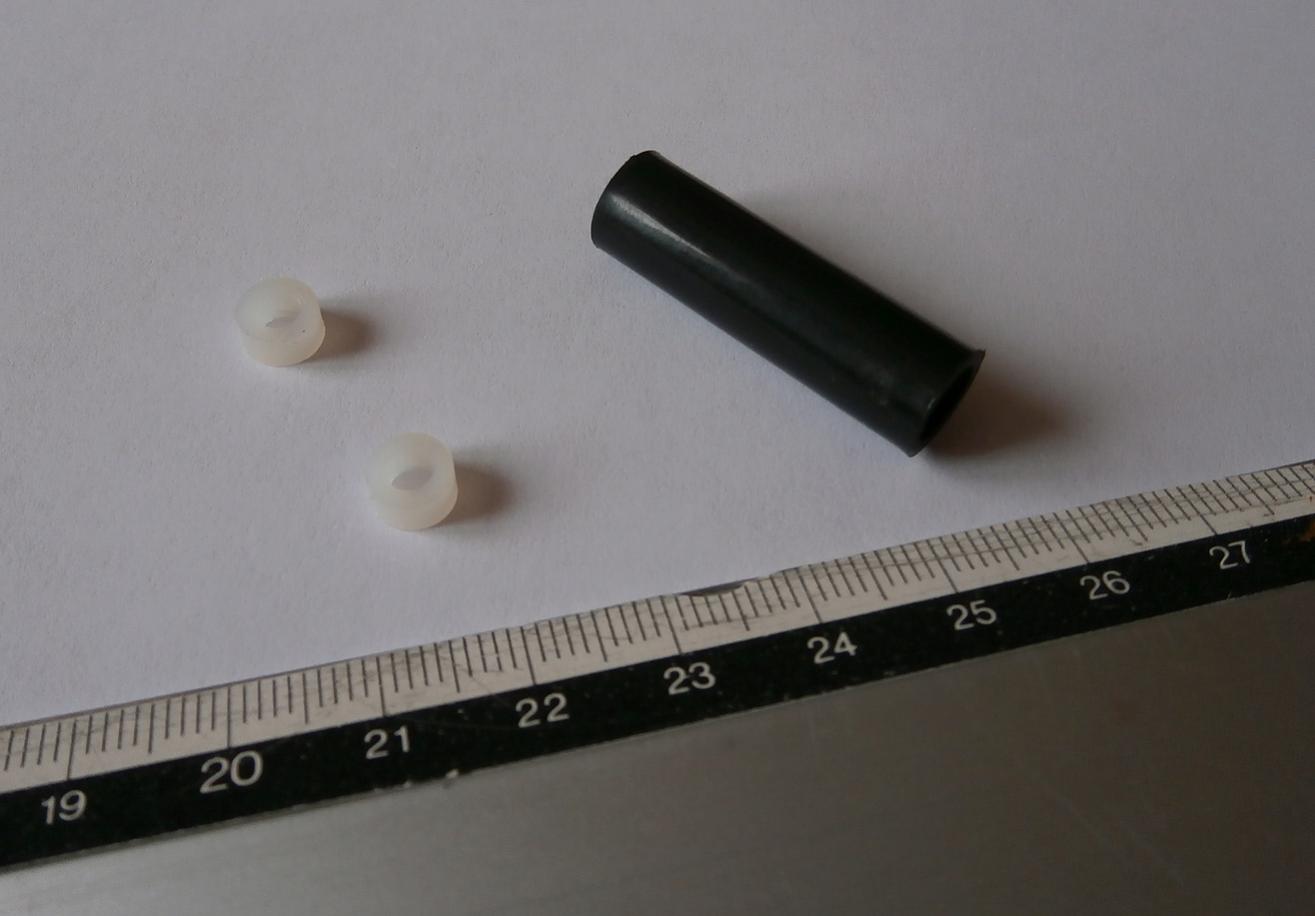

j'ai repositionner les pièces oubliées par le premier propriétaire, mais il m'en reste 3 ( voir image jointe)



Si quelqu'un peut me dire ou elles doivent aller ?



Merci beaucoup



Franck

Modifié 11 juillet 2014 par AZtro

[guillau012]

Salut, j'avais un xt 12" désoler mais j'ai jamais eu c est pièces a monter... Ou Alors j'ai oublié!!

Essai le et regarde si tout fonctionne sans c est pièces...si oui elle te sevent a rien...

bon courage

[syncopatte]

Ce ne serait pas pour l'axe d'azimut?



Patte.

[tommyweb]

bonjour,



les petites rondelles blanches servent comme cales lors du placement de la carte pour l'encodeur en hauteur .De base orion fourni plusieurs rondelles plus au moins épaisse .



La tige noire sert a mettre la vis qui serre l'encodeur en hauteur elle sert de butée manière a ne pas ecrasser/foirer la vis .Elle office en sorte d'entretoise .



En espérant avoir été clair.







bon ciel



thomas

[mono]

le lien vers le montage ( au cas ou )

https://www.dropbox.com/s/zy1e8h29rodzyob/orion-xt12.pdf



le truc noir je vois pour l'encodeur ( pièce I ) , les machins blancs ça doit être pour l'encodeur ( partie E-F-J )



je crois ...

[Frédéric68]

Avec mon XX14i, il me restait aussi des rondelles inutilisées. Il fonctionne très correctement depuis 2 ans. Il ne faut pas placer la base trop près d'une masse métallique (une voiture) pour ne pas gêner l'encodage.

[Vincent Bouttard]

Salut



3 pièces ne servent pas quand on monte un XT12i :



- une entretoise d'environ 3 à 4cm de longueur, noire ou blanche (je pense que c'est celle qu tu as en photo). Elle ne sert que quand l'encodeur de l'axe de hauteur n'est pas monté. Aux USA, le XT12 pouvait être vendu sans IntelliScope. L'entretoise servait à faire l'espace entre la molette de serrage et la flasque du tube optique. Quand l'encodeur en hauteur est monté, l'entretoise ne sert plus, c'est l'axe métallique de la roue codeuse qui fait le bon espacement entre la molette de serrage et la flasque du tube optique.



- un jeu de 2 rondelles en nylon blanc (celles que tu as sur ta photo). Orion fournissait 2 jeu de rondelles de 2 épaisseurs différentes, en fonction de la forme de la carte électronique verte de l'encodeur de l'axe de hauteur. Si tu as un problème de parrallélisme entre l'encodeur en hauteur et la base en bois, tu peux changer les rondelles pour compenser.



Donc, pas d'inquiétude, ton XT12i est correctement monté.



Vincent

OU

[AZtro]

Super



Merci à tous pour vos messages, y'a plus qu'a espérer une trouée pour vérifier que mon dobs n'est plus bigleu



A +



Franck
