Modification d'un SW 200 f/5


DrGkill2

Messages recommandés

Suite à mes peregrinations sur la conception d'un 250 F/4, un ami m'a donné un 200 F/5 qui va me permettre de me faire la main sur la conception que j'ai imaginé.

L'objectif est de réaliser un prime focus sur un Newton, à savoir plus de secondaire et plus de PO sur le côté du tube, mais directement caméra en lieu et place du mirror secondaire.

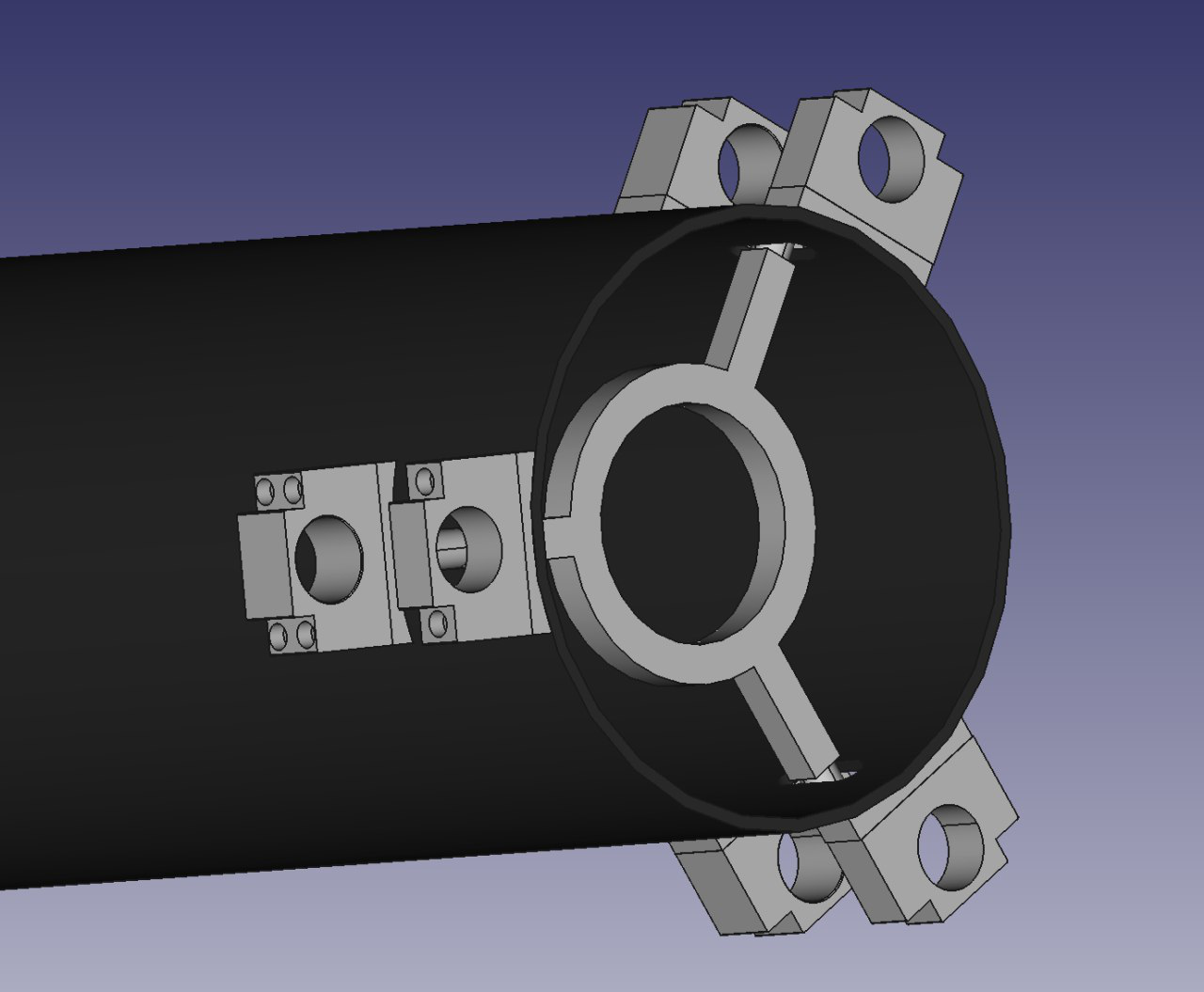

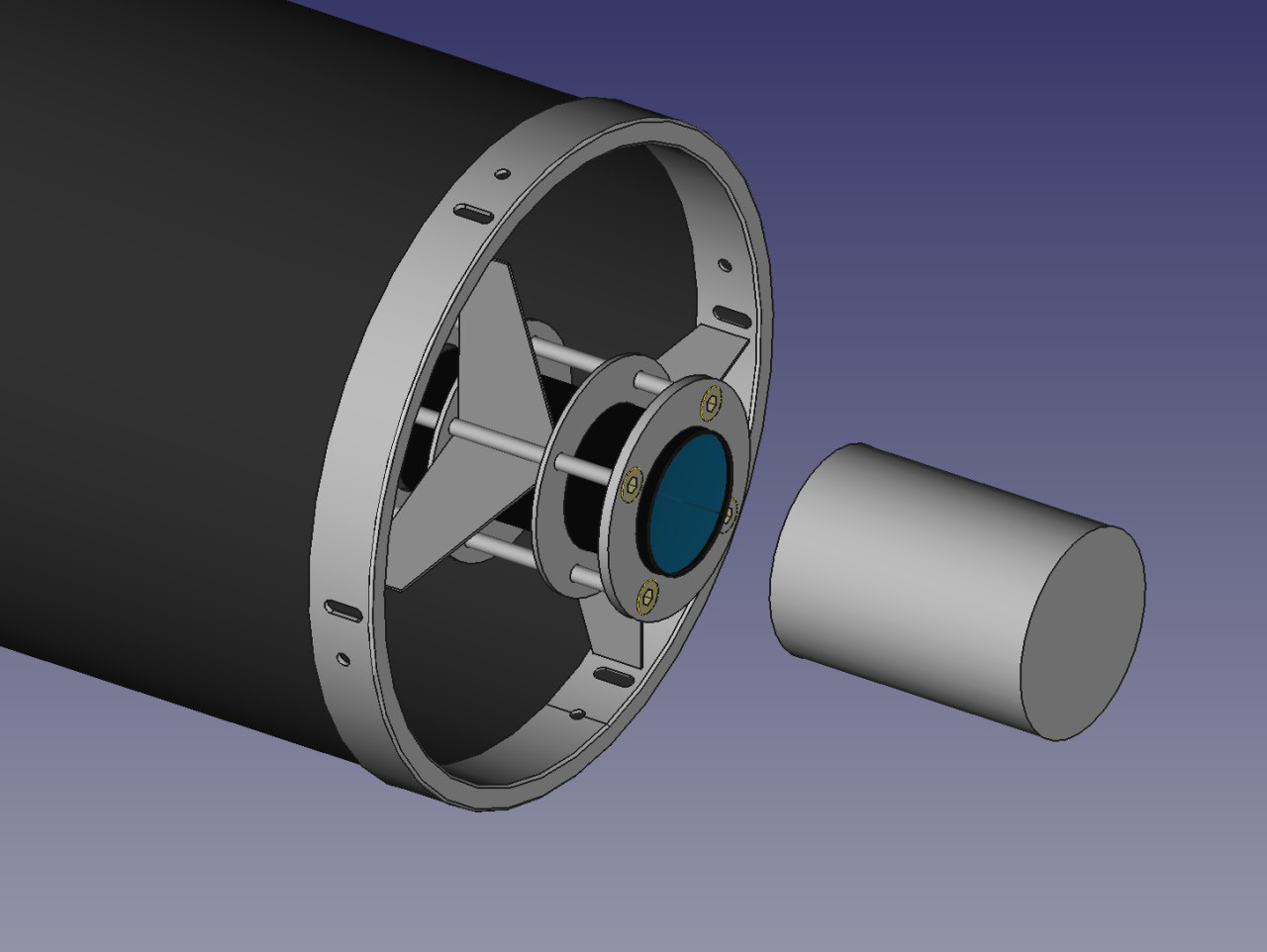

Voilà le tube imaginé :

Entre la caméra et le correcteur, tiroir à filtre et spacers.

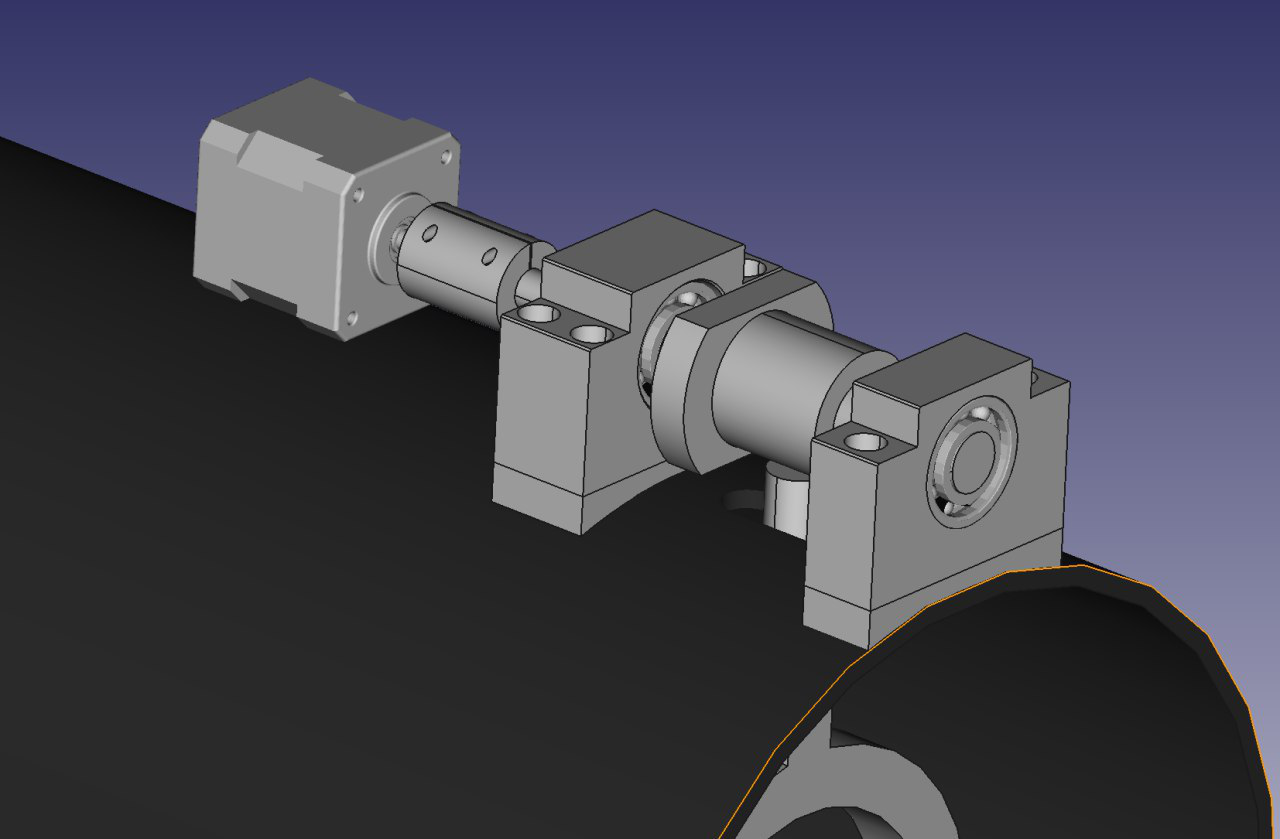

Focus par translation du miroir primaire à l'aide de 3 vis à billes commandées par 3 moteurs NEMA 17 0.9° par pas, ce qui offre théoriquement 0.4µm de déplacement par quart de pas moteur. Largement suffisant pour un F/5.

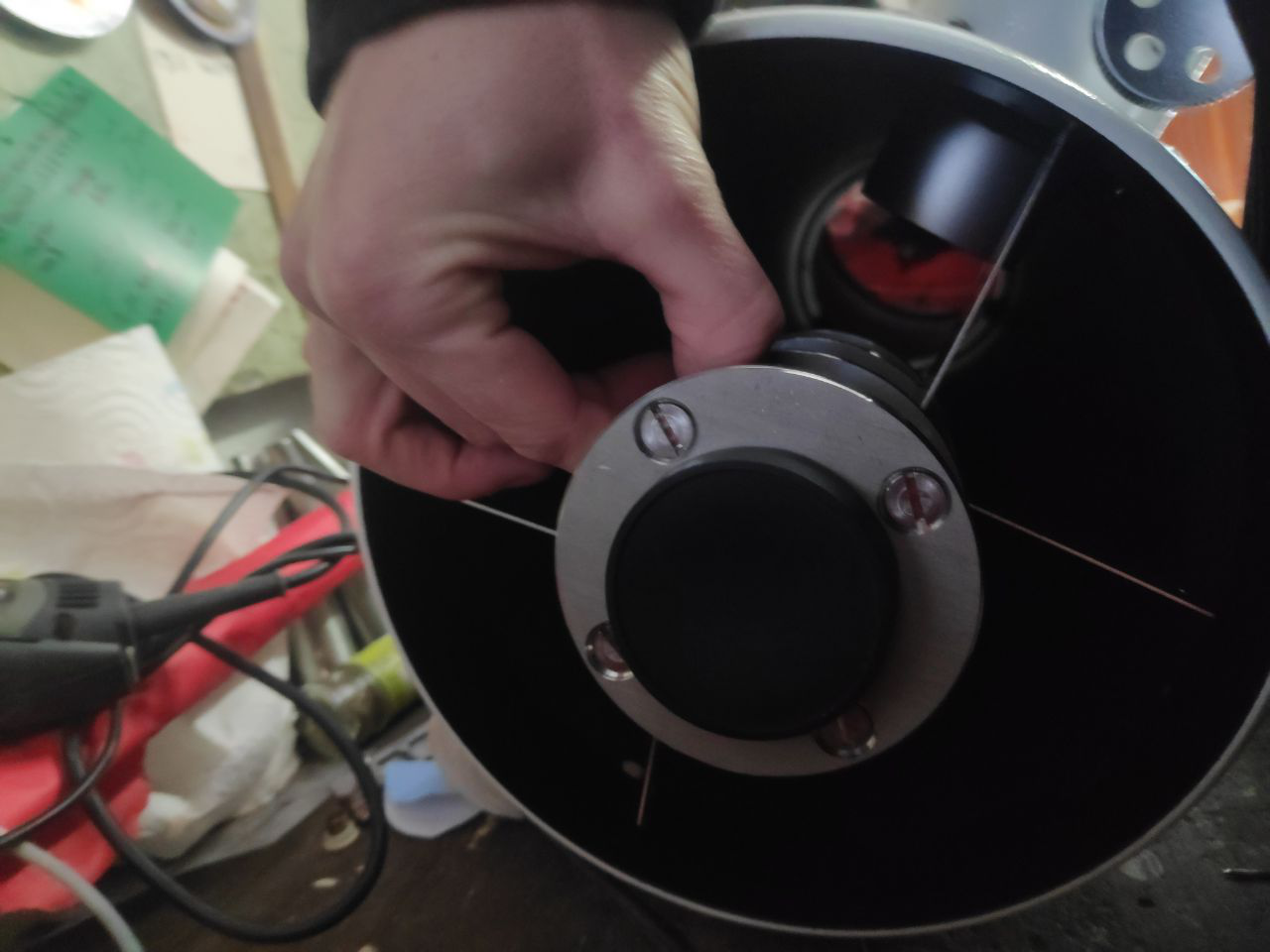

Et voilà ou ça en est :

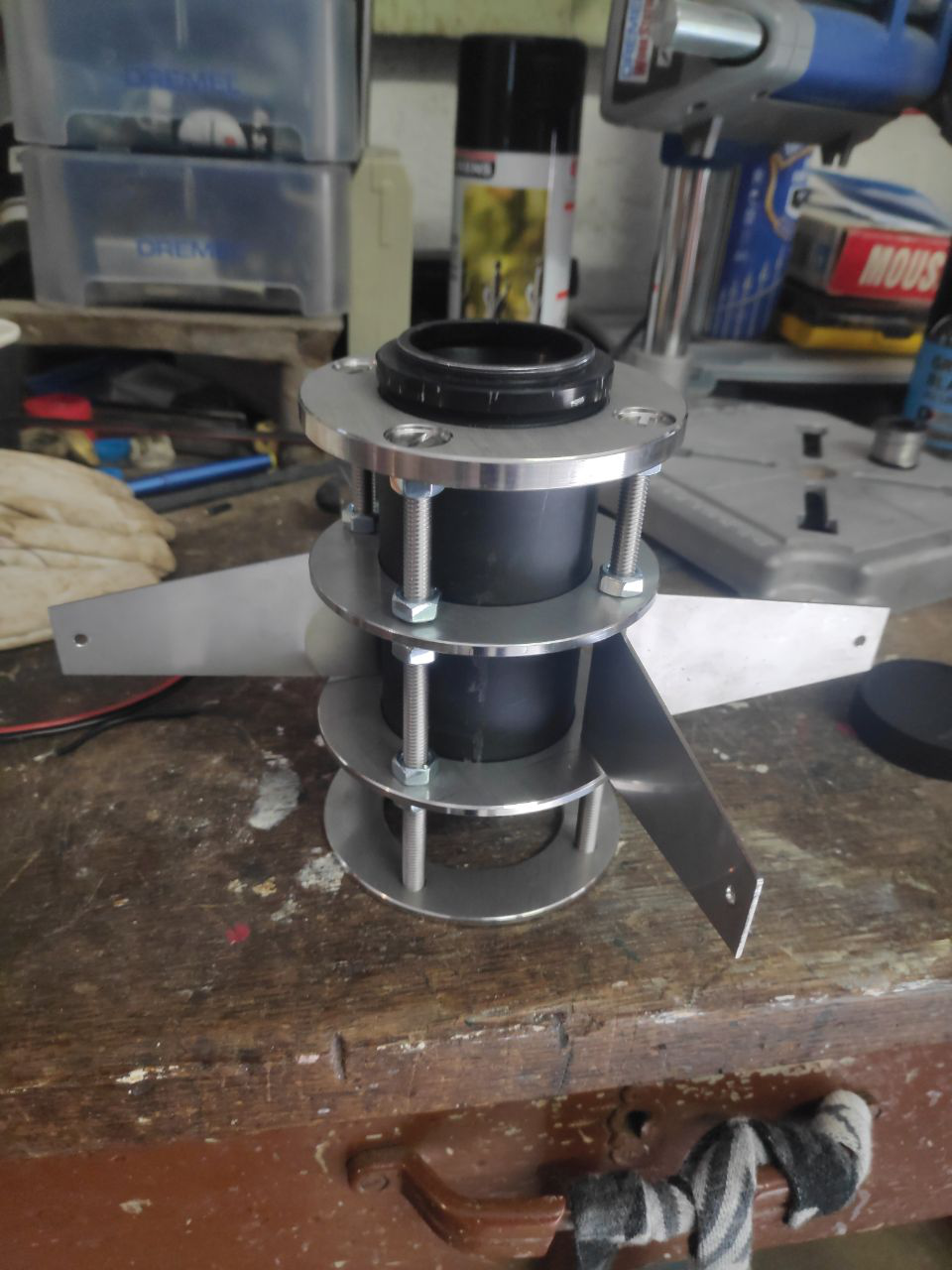

Conception 3D maison et réalisation par Skymeca. Le correcteur se vis sur la rondelle frontale et est en support sur les rondelles intermédiaires.

On peut avancer et reculer le tout pour pré-ajuster le plan focal.

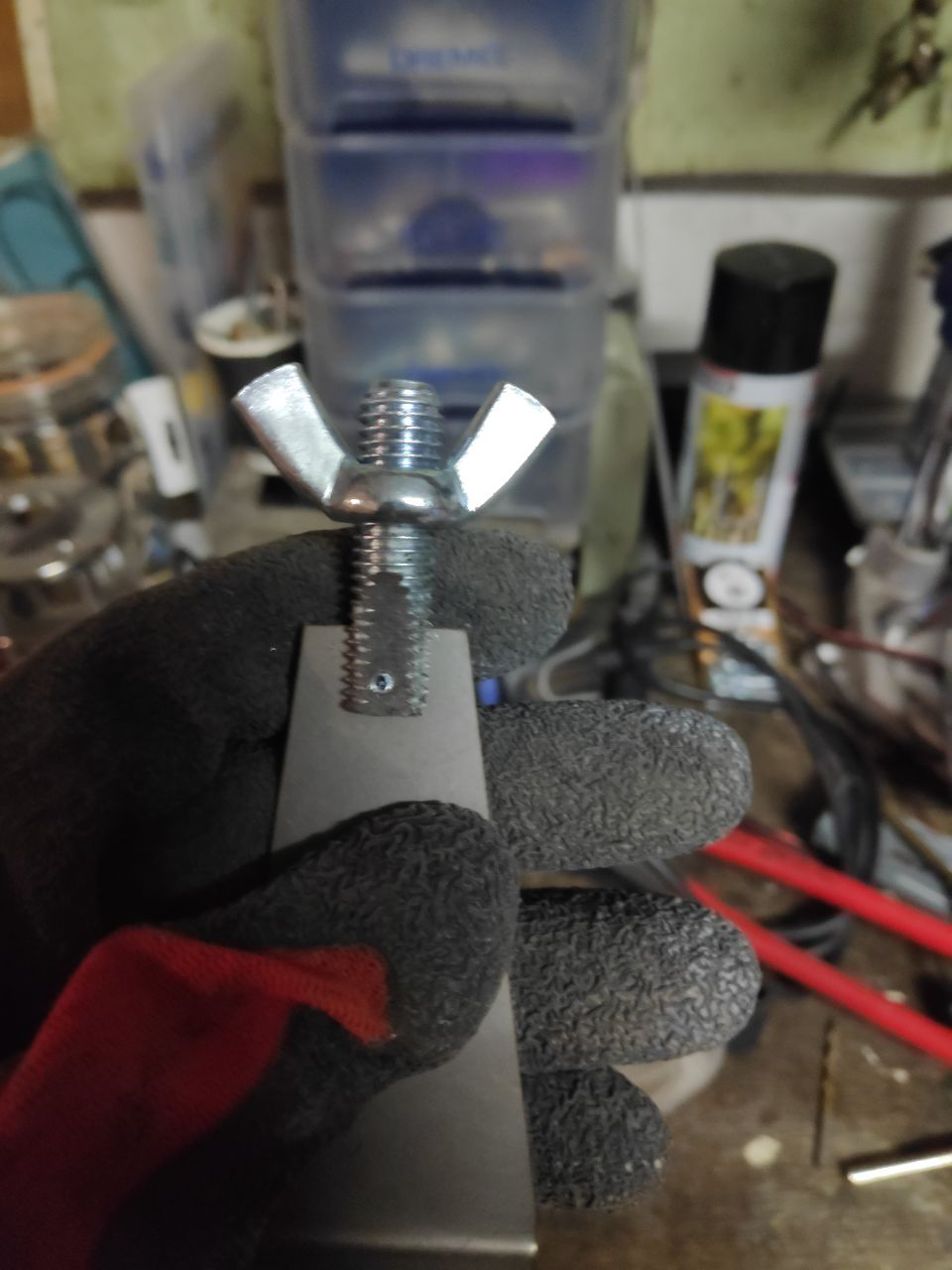

Fabrication des attaches au tube avec de simples boulons et papillons:






La suite bientôt j'espère.



  • J'aime 1
  • Merci / Quelle qualité! 1
Lien vers le commentaire
Partager sur d’autres sites

il y a 2 minutes, Astroced69 a dit :

Sympa comme modif!

Tu as combien d'obstruction?

37% à peu près. (La caméra ainsi que la rondelle frontale font 74mm de diamètre)

Il y a de fait une petite baisse de contraste et de luminosité par l'obstruction mais il n'y a pas de perte de lumière par le secondaire et une augmentation de la qualité de l'image car le secondaire n'est jamais une surface plane parfaite (surtout sur les bords et surtout avec les miroirs industriels).



Modifié par DrGkill2
