premiere photo CP : M42

[tnz06]

Bonjour à tous,



premier essai de photo CP sur M42.



• Config : Meade 8" ACF, camera ZWO ASI 183MC, monture LDX75 sans autoguidage.
• 700 poses de 2 sec, bin 1, gain 0 avec ASIImg.
• Traitement SIRIL.



Merci de vos avis, retours et conseils.



Concernant la LDX75, je cherche des informations pour pouvoir faire de l'autoguidage .



Bon ciel,

tnz06



[manu69]

salut

 pas mal cette photo

pour l'autoguidage j'ai trouvé ça https://www.pierro-astro.com/fiches-pratiques/95-ma-monture-lxd55-ou-lxd75-est-elle-compatible-avec-l-autoguidage

cdt

[rmor51]

Pas mal, mais manque de signal à mon sens. Tu pourrais pousser le gain au moins au gain unitaire. Si tu baisses l'expo augmente le gain et inversement. J'ai le même.

Pour le guidage avec la LXD 75 il te faut un câble à connecter sur la raquette avec une RJ 4, 5 ou 6(?), avec un connecteur série USB à l'autre bout sur le PC.

Je me souviens que je me l'étais fabriqué à l'époque.

[tnz06]

Bonjour manu69, bonjour rmor51,



merci pour vos retours.



j'ai copié l'information sur le site de PA. par contre je ne trouve pas le câble, leur lien est mort.

je vais essayer e trouver un schéma et de le fabriquer. j'ai une  SyncGuider II, si j'arrive à la connecter ce serait super.



Je vais essayer d’augmenter le gain.  j’avais choisis 2 sec pour ne pas "cramer" le cœur, mais cela ne fait que 23 mn 20 sec.

je vais essayer 5 sec et de porter le temps total à plus de 1 heure. Cela devrait renforcer le signal.



Bon ciel,

tnz06

Modifié 14 mars 2021 par tnz06

[rmor51]

Tu dois pouvoir trouver sur le net le schéma.

Il est dispo a la clef des étoiles.

[Ryo]

un poil plus lumineuse et c'est top !

[rmor51]

Celui-ci devrait convenir https://french.alibaba.com/product-detail/usb-to-rj11-connector-for-rs232-communication-cable-60233398774.html?spm=a2700.details.maylikeexp.4.6f681e15C8tayo

[manu69]

il y a 16 minutes, rmor51 a dit :

Celui-ci devrait convenir https://french.alibaba.com/product-detail/usb-to-rj11-connector-for-rs232-communication-cable-60233398774.html?spm=a2700.details.maylikeexp.4.6f681e15C8tayo

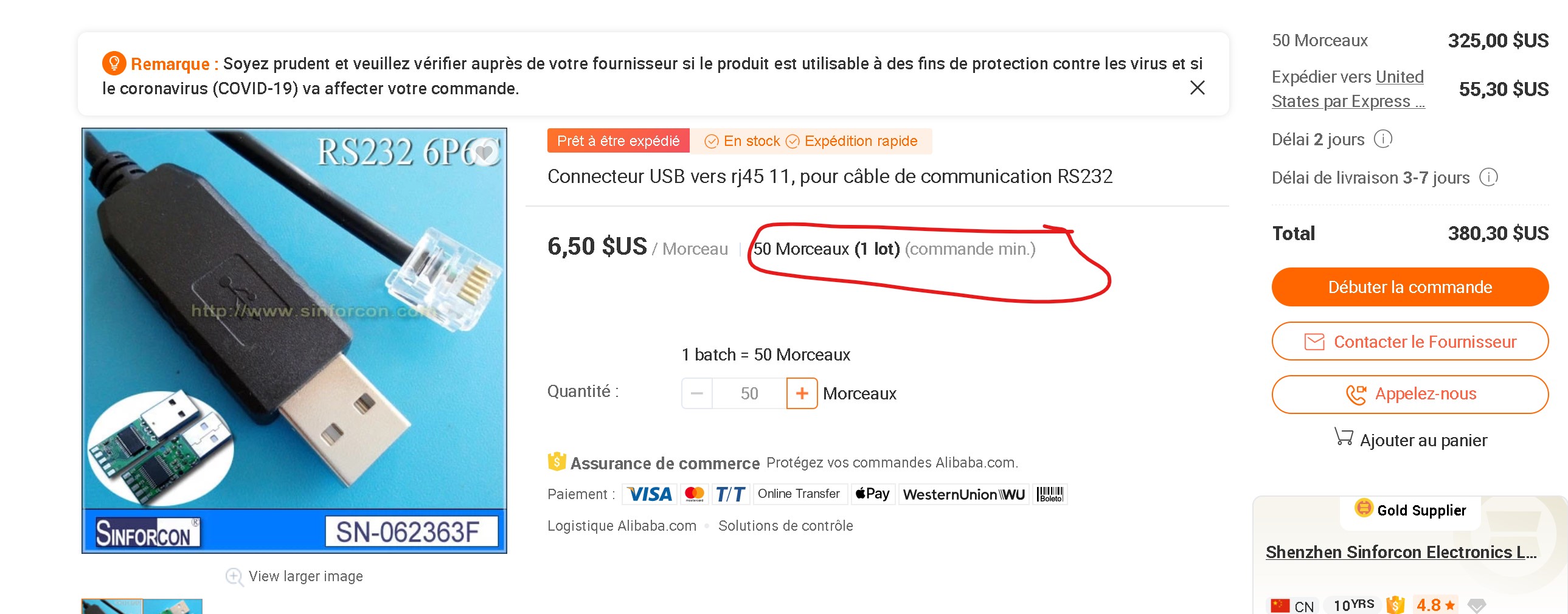

Commande minimum de 50 pièces 😏

cdt

[rmor51]

_{Je ne vois pas qu'il y a un minimum de commande.} https://fr.aliexpress.com/item/32948342621.html?src=google&albch=shopping&acnt=248-630-5778&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&albcp=11232029028&albag=118613065348&trgt=536572975094&crea=fr32948342621&netw=u&device=c&albpg=536572975094&albpd=fr32948342621&gclid=CjwKCAiAhbeCBhBcEiwAkv2cY_3E5iaB4hoabIeifsPsxeHDYj65w5DwKL8ajCqaRsSNfRItRjNTWRoCu6AQAvD_BwE&gclsrc=aw.ds

[manu69]

il y a 1 minute, rmor51 a dit :

_{Je ne vois pas qu'il y a un minimum de commande.} https://fr.aliexpress.com/item/32948342621.html?src=google&albch=shopping&acnt=248-630-5778&isdl=y&slnk=&plac=&mtctp=&albbt=Google_7_shopping&aff_platform=google&aff_short_key=UneMJZVf&&albagn=888888&isSmbAutoCall=false&needSmbHouyi=false&albcp=11232029028&albag=118613065348&trgt=536572975094&crea=fr32948342621&netw=u&device=c&albpg=536572975094&albpd=fr32948342621&gclid=CjwKCAiAhbeCBhBcEiwAkv2cY_3E5iaB4hoabIeifsPsxeHDYj65w5DwKL8ajCqaRsSNfRItRjNTWRoCu6AQAvD_BwE&gclsrc=aw.ds

c'était sur ce lien

il y a 41 minutes, rmor51 a dit :

Celui-ci devrait convenir https://french.alibaba.com/product-detail/usb-to-rj11-connector-for-rs232-communication-cable-60233398774.html?spm=a2700.details.maylikeexp.4.6f681e15C8tayo

cdt

[rmor51]

Autant pour moi.

[tnz06]

Bonjour,



merci de vos retours.

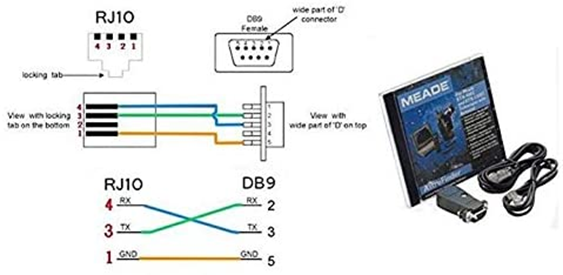

Concernant le câble, si j'ai bien compris les docs trouvées grâce à vos conseils, il faudrait faire un câble avec une prise RJ11 (6 fils) coté ST4
et une prise RJ10 (4 fils) coté Autostar. Au milieu du câble il faut insérer une petite électronique qui convertit le protocole ST4 en RS 232.





L'aspect SDB9 saute, si on veux passer par un ordi il faut une prise USB à la sortie de l’électronique.

En restant RJ11 - RJ10 on devrait pouvoir utiliser directement la SyncGuider II qui est autonome (pas besoin de pc intermédiaire) pour l'autoguidage.

A vérifier quand même .....



Bon ciel,

tnz06

[rmor51]

Pour le complément en USB, ce n'est pas un câble simple. C'est une petite carte avec une sortie USB. Autant acheté chez Ali le câble tout fait vu le prix 5.37€.  25€ en magasin en France, d'un produit qui vient de là-bas ! Qu'est-ce qui justifie la multiplication par près de 5 ?

[tnz06]

pour ce type d'équipement, tu peux regarder sur des magasins tel Gotronic.fr , Semageek.fr, voir RS.fr ou Farnel (un peu plus cher) etc...,
qui font du matos robotique, Arduino and Co, et tu les a à quelques € en France.



Ce qui me gène c'est la conversion de protocole qui est faite par les drivers Meade (pilote de la raquette autostar) et ASCOM.
je suis pas sur que régler le problème hard seulement suffise. Le soucis reste l'accès à la documentation.

[rmor51]

Ayant eu une LXD75, je l'avais connecté au PC pour la piloter avec ce fameux câble 505 sans souci.
