moteur suivie pour 300mm sur monture fer à cheval

[letang]

salut a tous!



longtemp que je ne suis pas venu sur le forum...



Pas le temp pour l'astro cette dernière année:confused:



J'ai le temp maintenan!



J'ai acheter voila un moment maintenant une monture fer à cheval F/D=4 que j'ai modifié pour accueillire mon miroir 300mm F/D=5



Je voudrai y installer un moteur pour compensé la rotation terrestre, J'ai fais deux ou trois calcul, mais je n'y connais rien du tout de ce coté la, et j'aimerais profiter de votre experience...

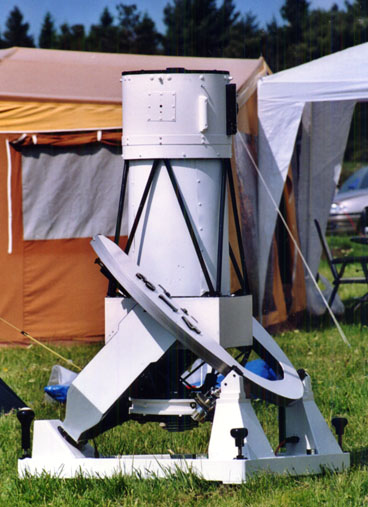

voir la bête sur la photo!



Alors... le fer fait 97cm de diamètre d'où un perimètre de 304.58cm

il est entrainé par un gallet lisse de 3.2 cm soit un perimetre de 10.048cm

---> réduction 30,3x

le gallet est entrainé par un engrenage 120/15 dents

---> réduction 8x



si je met un reducteur moteur de 500x



30,3x8x500= 121 200x



le moteur serait un 48pas bipolaire et je règlerais la frequence sur 67,6Hz

48/67,5 = 0.711111 rotation par seconde <---- Pas sur du tout??



d'où un tour de fer en 121 200 x 0.71111 = 86186 sec/tour (environ 86164 = rotation terrestre)



Quand pensez vous? les calcul sont juste? c'est faisable?



merci pour tout!:be:

[letang]

personne n'a d'avi sur la question? C'est peut etre pas bien clair...

[Alarcon yves]

bonjour letang, je ne suis pas un expert mais pour moi, le bon calcul et la fréquence / par le nombre de pas du moteur, avec ton calcul plus tu augmente la fréquence plus le moteur ralenti, ces curieux non ?

yves.

[letang]

bonjour letang, je ne suis pas un expert mais pour moi, le bon calcul et la fréquence / par le nombre de pas du moteur, avec ton calcul plus tu augmente la fréquence plus le moteur ralenti, ces curieux non ?

yves.





merci pour ta réponse, c'et vrai que ca ne va pas du tout... je sait qu'il y a une relation entre les deux; mais ca ne doit pas etre ca...

[Alarcon yves]

Bonjour letang

J'ai refais tes calculs

Cela donne

rapport de transformation total de la chaine 121240 (30,31*8*500)

La rotation terrestre est de 86164,4 s/tr

86164,4 / 121240 = 0,71 tr/s => 0,71 Hz

Si on à un moteur pas à pas de 48 pas => 0,71 * 48 = 34,08 Hz

Attention seulement valable si on utilise le moteur en pas complet, si le variateur utilise les demi-pas pour plus de précision alors il faut doubler la fréquence.

Regarde le lien suivant => "http://serge.bertorello.free.fr/pasapas/pasapas.html", tu y trouvera une foule d'information pour ton projet.

yves.

[letang]

merci bien Alarcon!



super ton lien!

[letang]

J'ai trouver ce kit Meade sur ebay, pensez vous qu'il pourrais fair l'affair pour une raquette?



http://cgi.ebay.fr/ws/eBayISAPI.dll?ViewItem&ssPageName=STRK:MEWAX:IT&item=250301944872

[xs_man]

Et Dieu créa le Picastro...



Albéric
