Intégration TS Flat 25 dans RC10

[shn13]

bjr, je me suis amusé avec mon nouveau tour à usiner un système pour fixer le TS FLat 25 avec la STL11000M le tout monté dans le PO et avec un système de rotation



bref, je me suis bien amusé



qq photos :

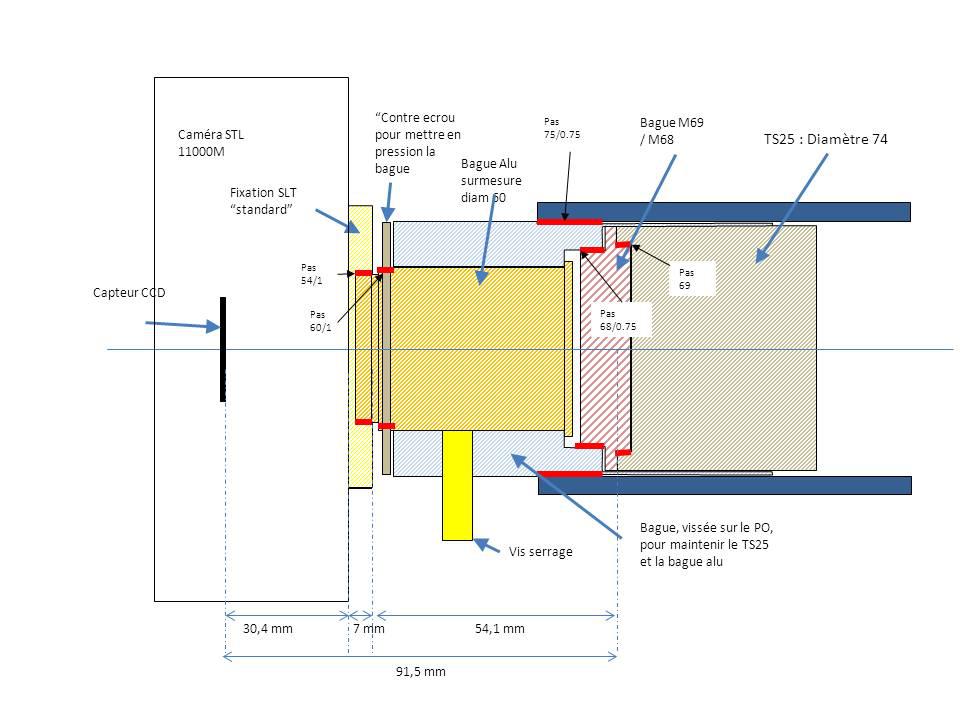

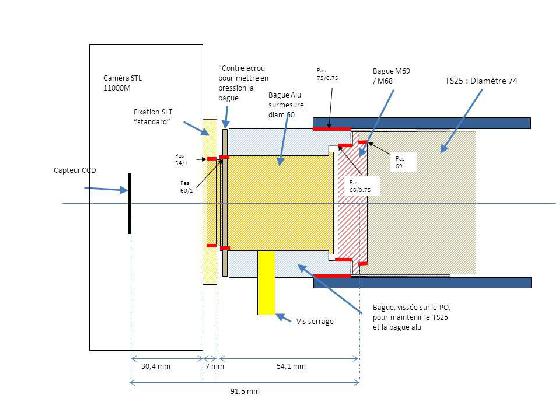

les plans :

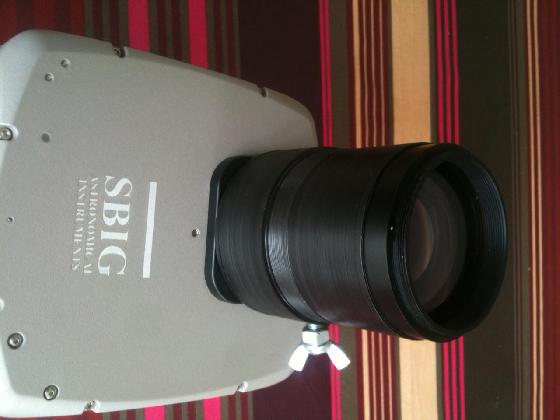

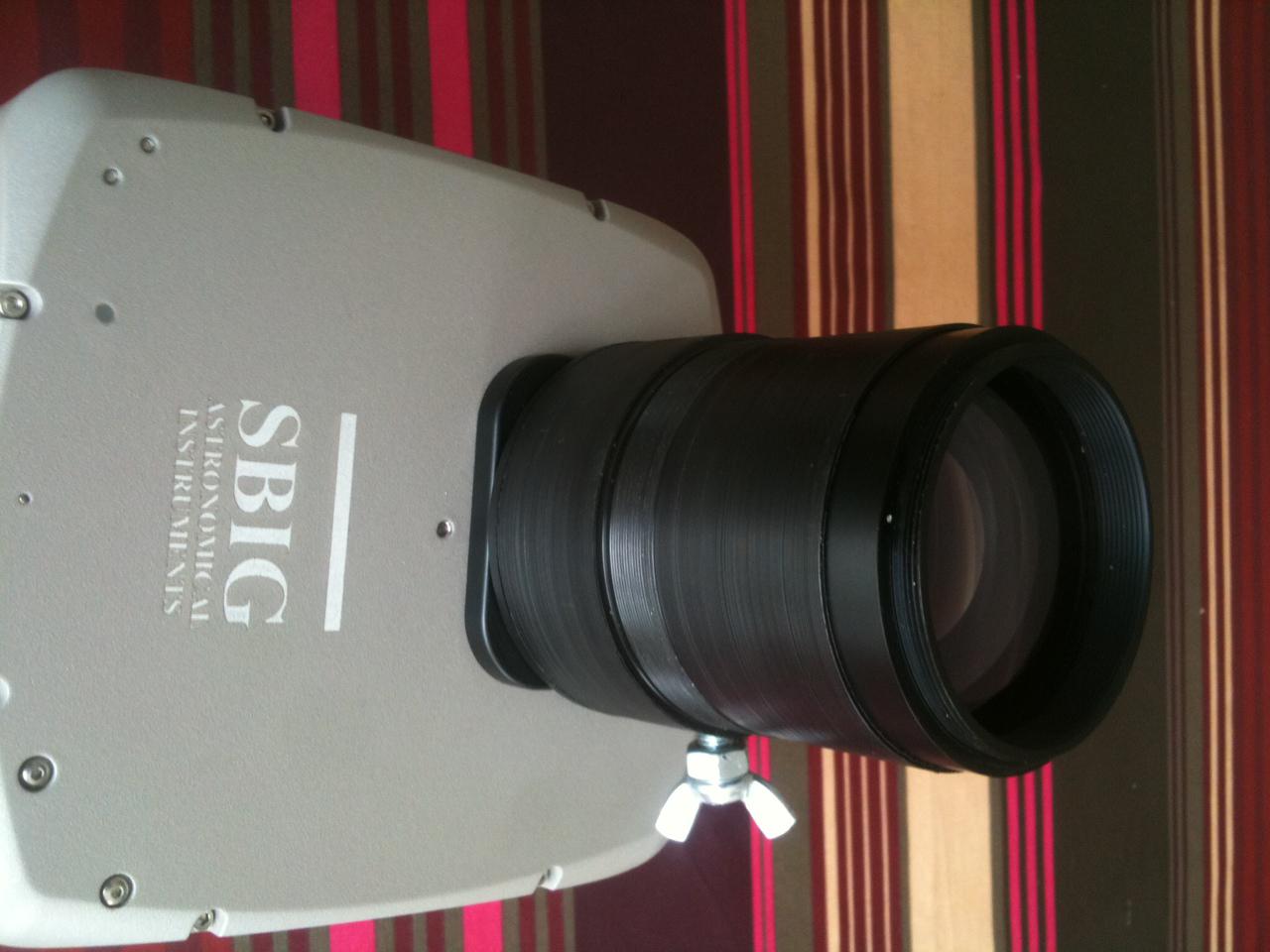

une photo :



Les détails, dimensions et photos ici :

http://sites.google.com/site/photoastro13/projets-et-bicolos/rc10-et-ts25





Reste à faire de prises pour vérifier tout ça, qd le temps le permettra,



A+

[olivdeso]

Salut Alexis



C'est du bon boulot. Tu bas gagner en backfocus et en bras de levier ce qui avec la STL n'est pas un luxe...



Juste une remarque : il est possible que 91.5mm de distance au capteur ne soit pas pile l'optimum pour le RC10. Peur être que tu devra jouer un tout petit peu sur cette distance pour optimiser la correction (+/-1 mm je pense)







Olivier

[shn13]

Slt Olivier,

C'est clair que j'ai voulu limiter les pb de flexion en intérgatn et ajustant l'ensemble ainsi qu'avoir un systeme de rotation manuel pour la recherche d'étoile, notamment pour les filtres NB

Ca reste à tester, notamment la distance optimale, mais je pourrai jouer sur les pas de vis. De ton coté, quel est la bonne distance ?



A suivre qd ces satanés nuages seront partis
