ABDEL1982

Salut @Patcubitus Je vais le peindre ;le ctp étant issue de la récup,il n'est pas top qualité

@thierry24 merci😊 Il manque des points de détails comme,renforcer les 2 tourillons par une liaison pour rendre l'ensemble plus rigide ,les alléger un peu car ils sont un peu lourd.... Mettre du frp sur les chants,peindre,coller le miroir plan....

Bonjour Des photos d'illustrations

Salut Me revoilà depuis un bon moment déjà!!!. J'ai pas trop eu le temps d'avancer sur le projet 400mm mais la bonne nouvelle est que j'ai dû accoucher d'un dobson 310mm à fd6 😂 Il est encore brut .Le tube pèse 22kg avec les miroirs( la galette est épaisse 50mm) et ses tourillons Les 8 tubes du serrurier font 4kg Le rocker et sa base font 5kg

Salut Je remonte ton post . Pour le blocage du miroir ;en principe, en tournant la vis de blocage,cela fait tourner un disque denté qui vient pincer une bague avec un bord conique et qui "serre" le tout empêchant le miroir de coulisser. Je parle du modèle 14"(355mm) Sinon faut démonter et voir pour mieux diagnostiquer le problème Bon courage

C'est du seben😂

Bonsoir Très Utile en observation solaire.La nuit jamais testé Salutations

Comme dit plus haut si le miroir est épais ( genre galette de 50mm) ,un dobson serait bien pour commencer.Enfin c'est mon avis😉

Bonjour Bravo pour ton projet. Un miroir de 300mm avec une focale de 2m ça fait un sacré tube en longueur et les montures n'aiment pas trop les longs tubes.😅 Plus sérieusement,s'il a un f/d de 6 (1800mm Fl) et un miroir pas très fin ,un dobson est pour moi un bon départ avant d'envisager de la photo.

Une bonne affaire pour 20€ Telescope catadioptrique SBS Tanzutzu 76mm - Sport & Plein air https://share.google/1iEdyW1rDHHBbuuUx

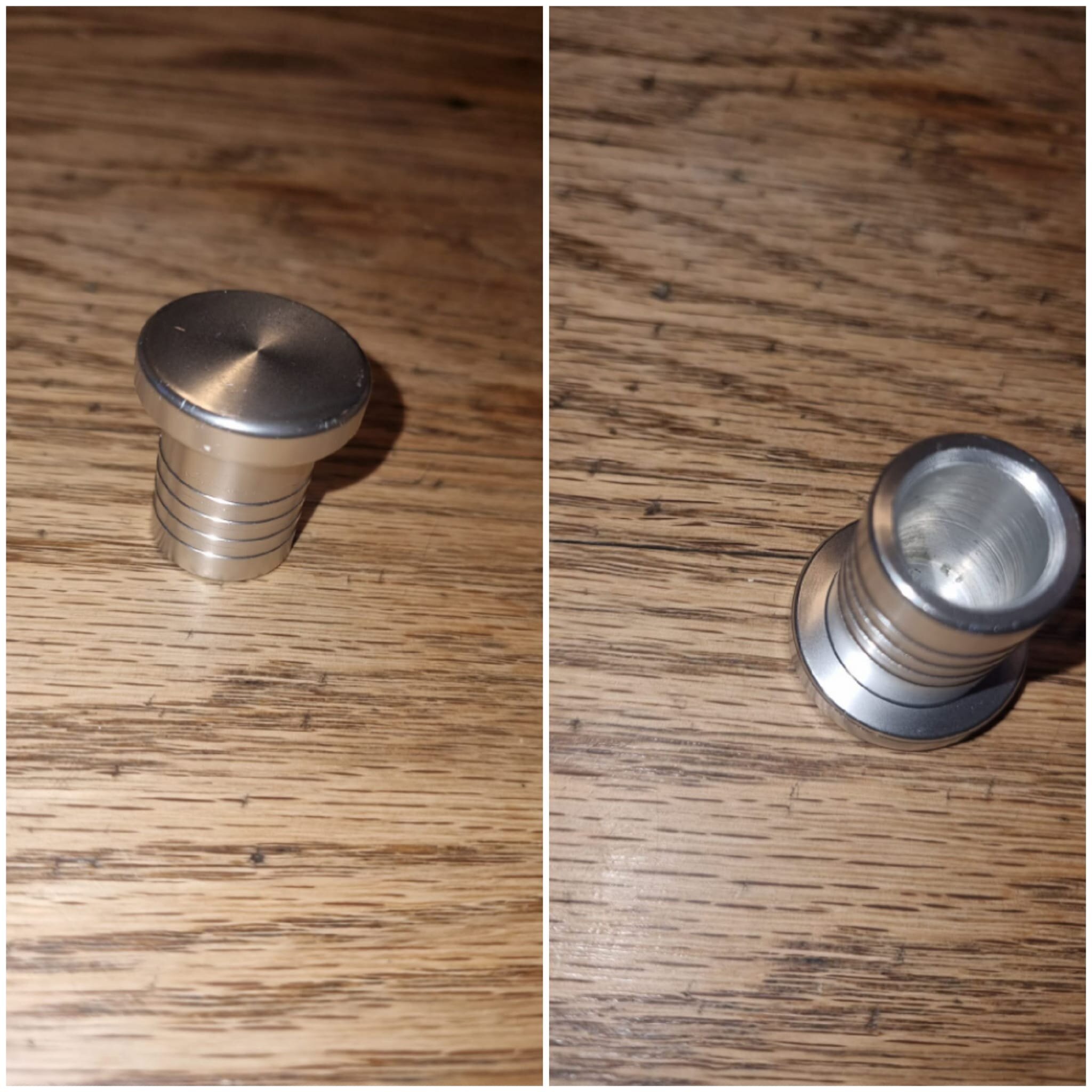

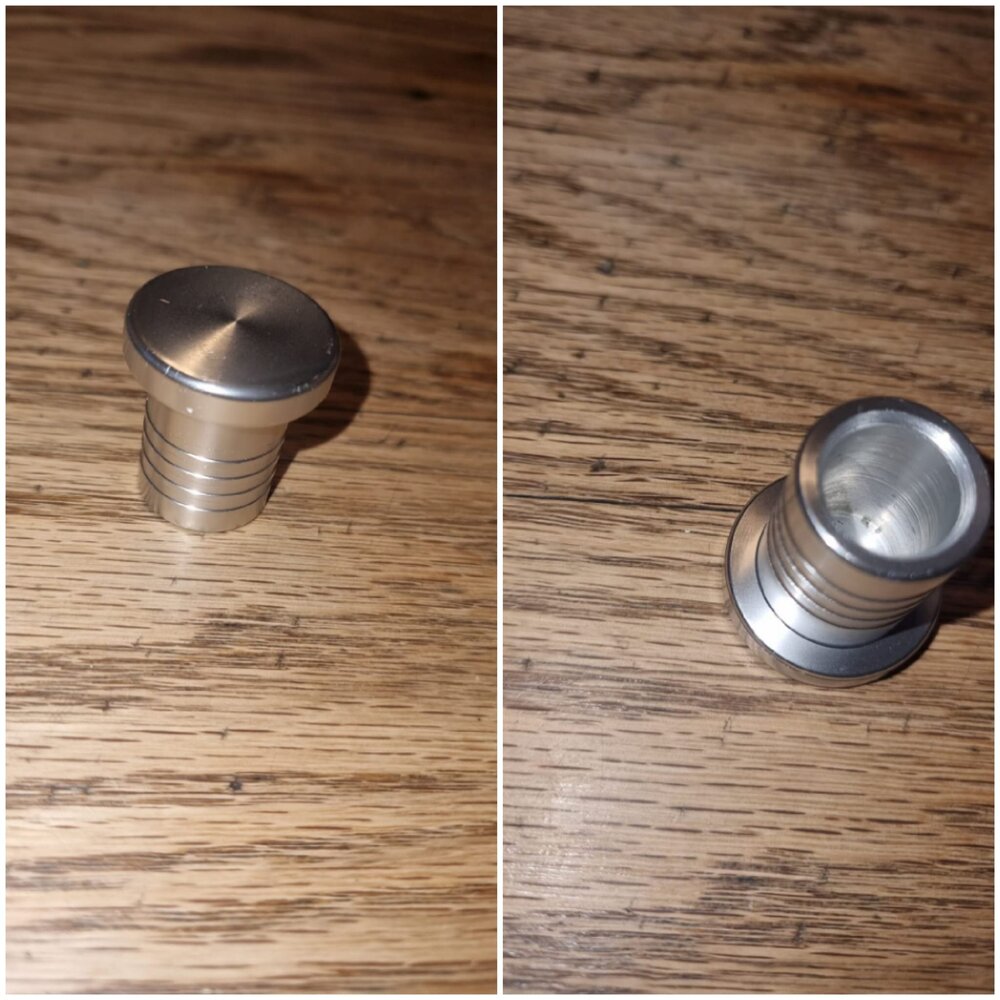

Bonsoir J'ai enfin fini l'anneau secondaire avec son araignée. il me reste à coller le miroir plan 88mm. J'ai trouvé des inserts en aluminium diamètre 22mm qui iront bien dans les tubes aluminium 25x22 après y avoir soudé une patte de fixation La suite prochainement....

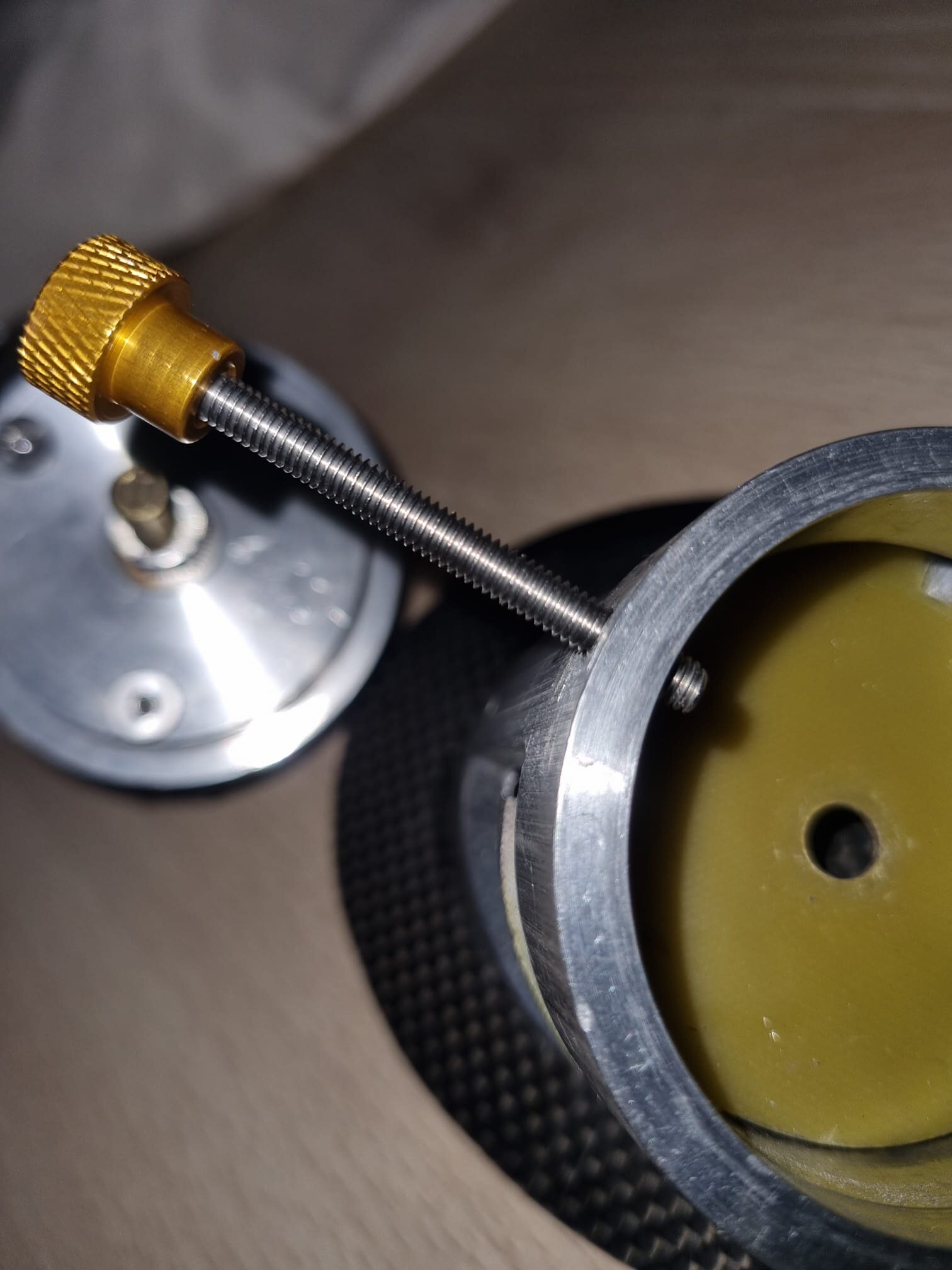

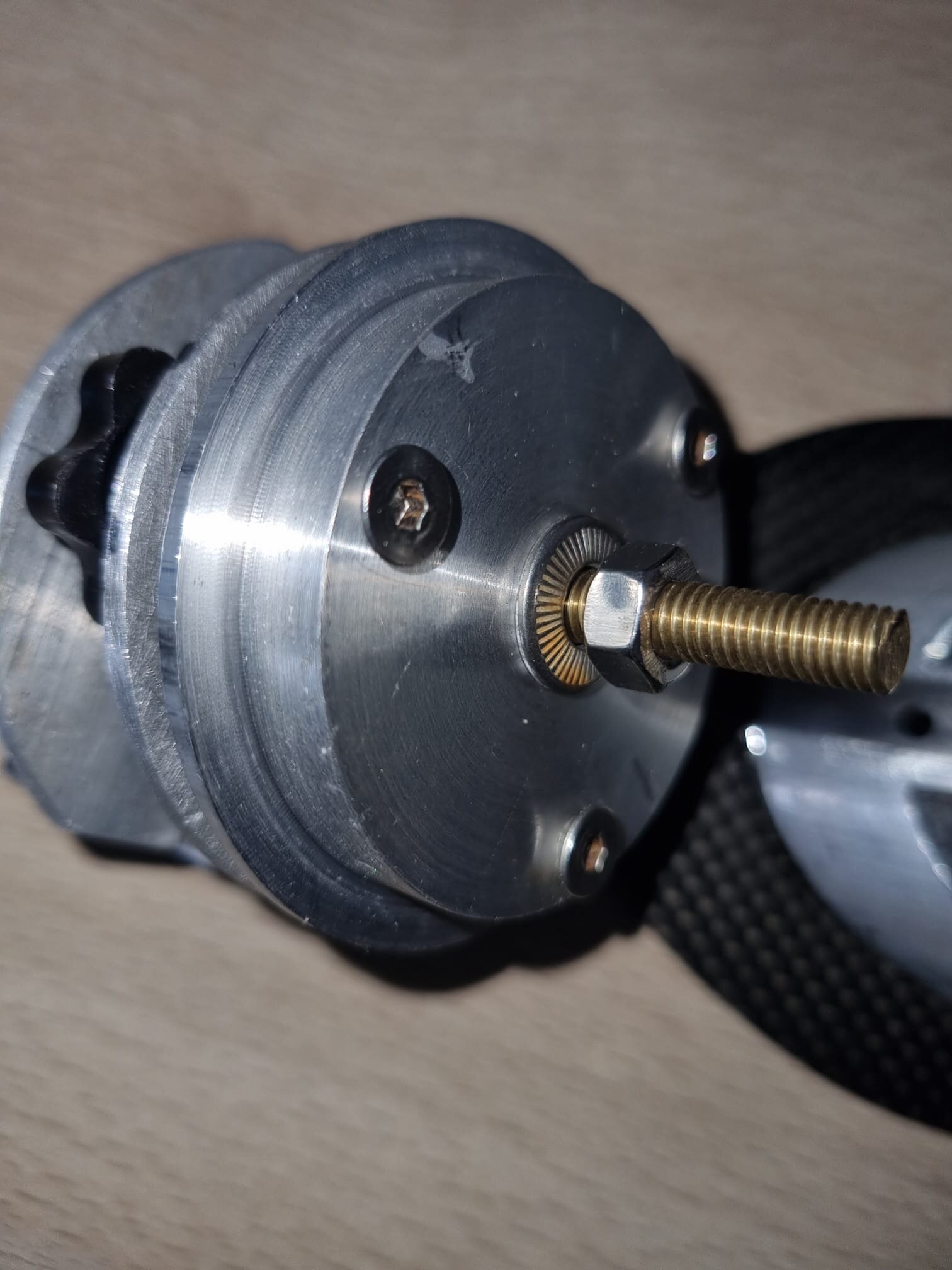

@yannick78 Le système de rotation et la vis de blocage( à rétrécir)

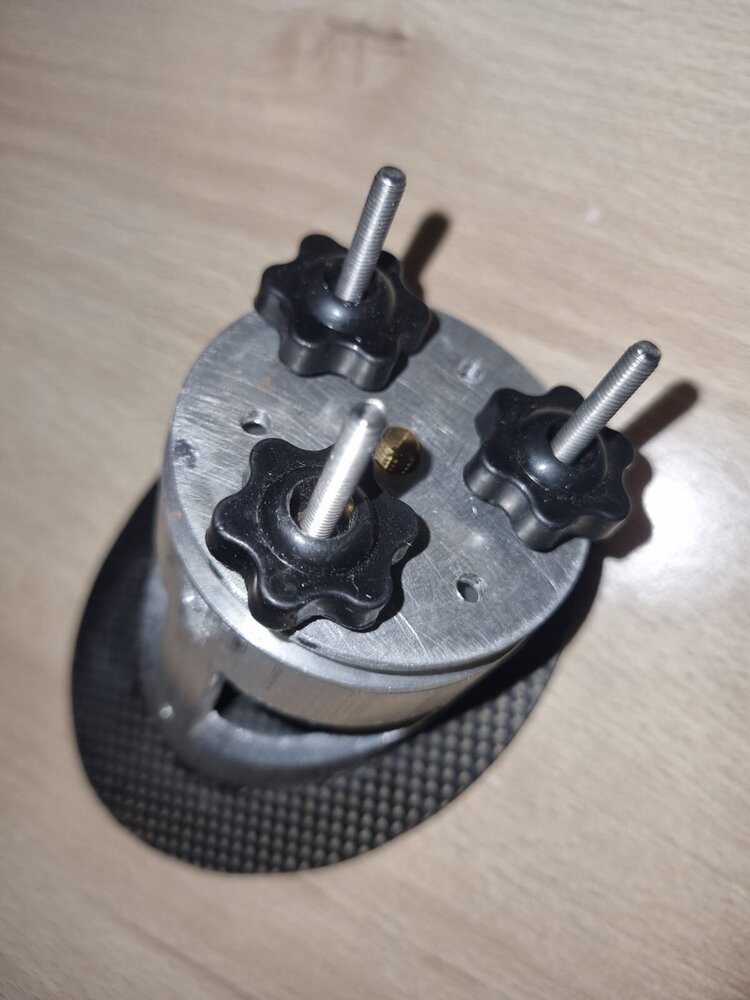

@yannick78, il me manque 3 petiits ressorts, 3 vis m4-50 et des écrous avec ressorts pour le réglage M1-M2.

@yannick78 Le système critiqué par fredogoto est le classique vis centrale sans rotule avec un ressort et 3 vis pour le réglage. Celui que j'ai, possède une boule centrale, en y ajoutant 3 petits ressort , il sera bien meilleur que celui des gso( je possède un 300 gso, l'araignée est bien merdique) @yannick78 Je fais une photo du système en rotation avec la vis de blocage et je posterais.c'est efficace et sans jeu 😉

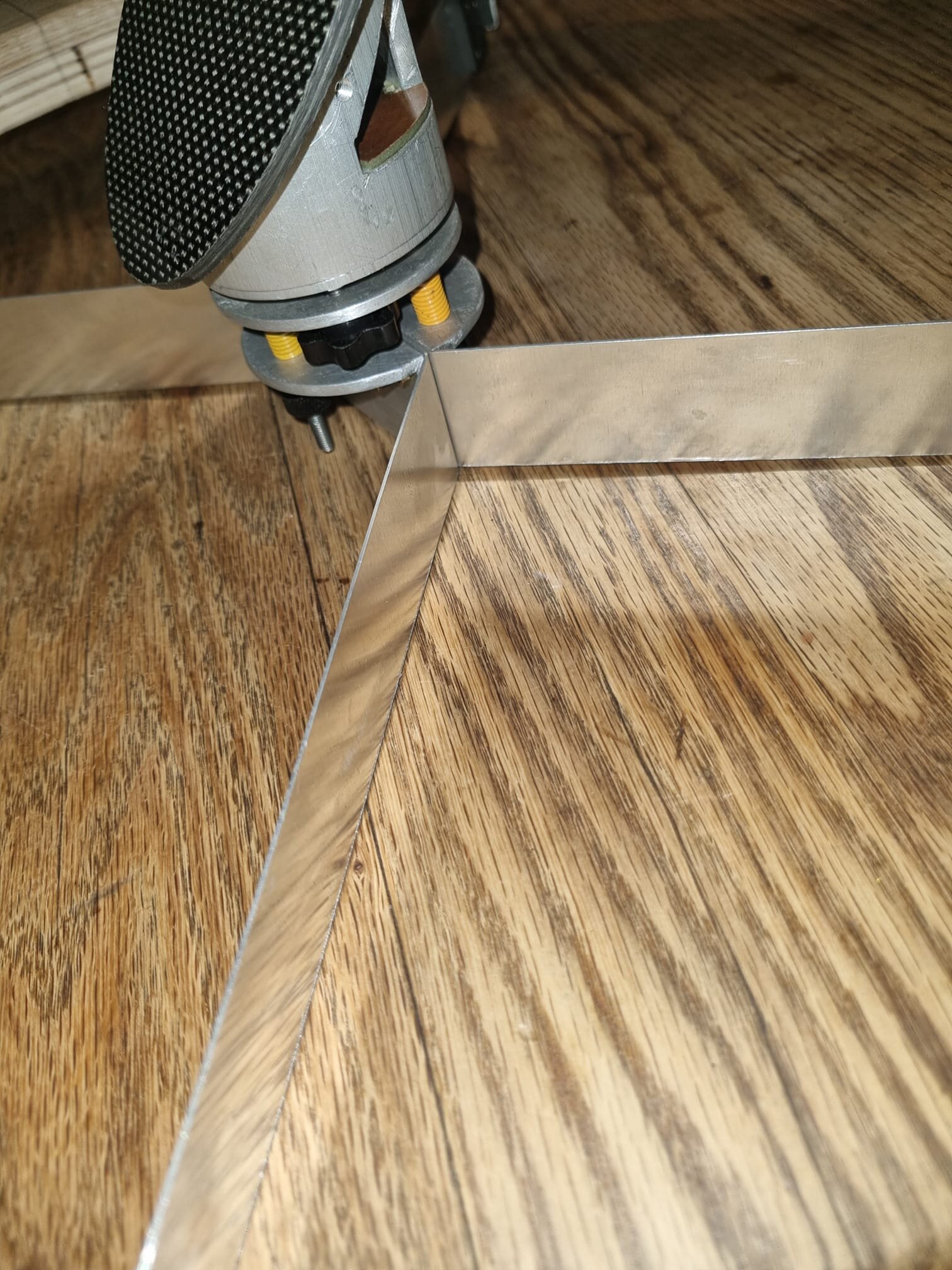

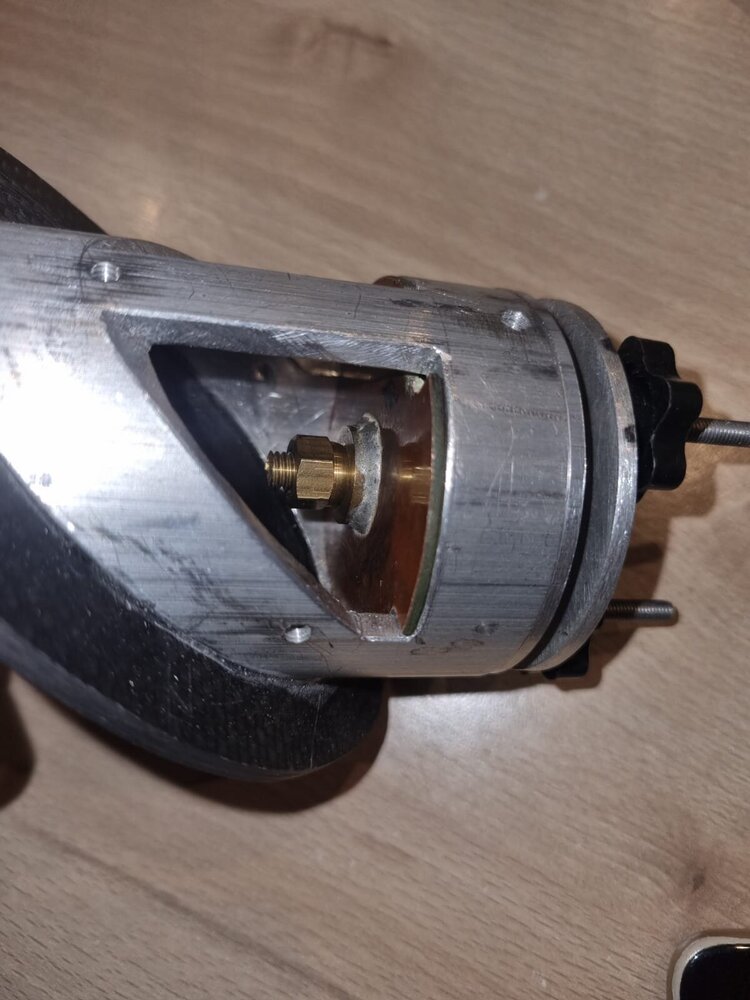

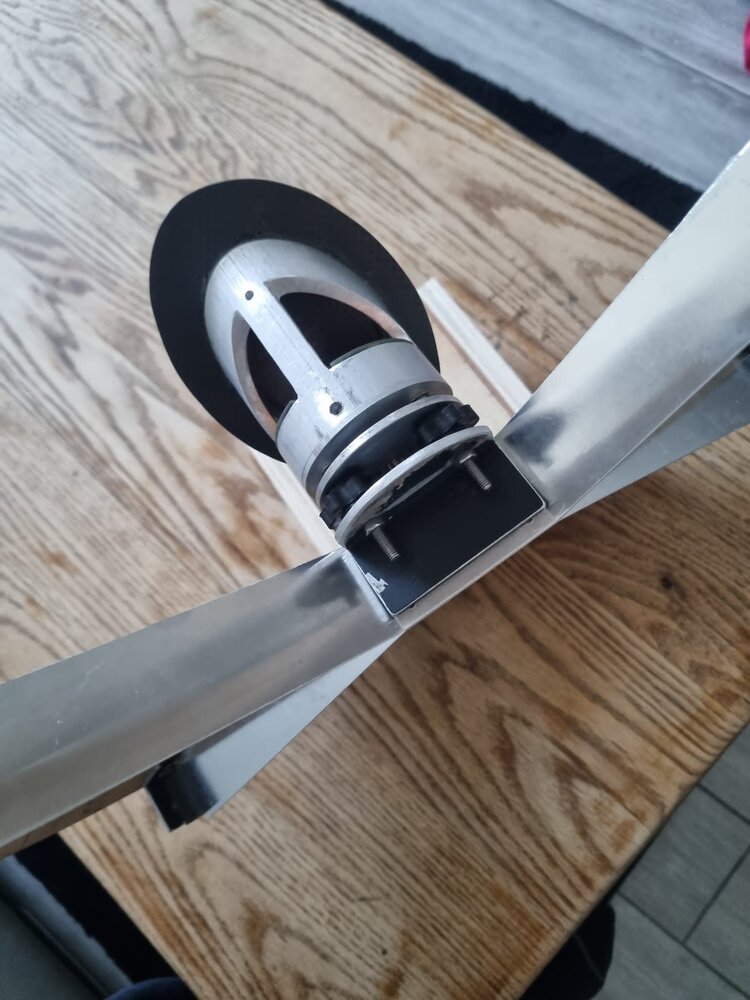

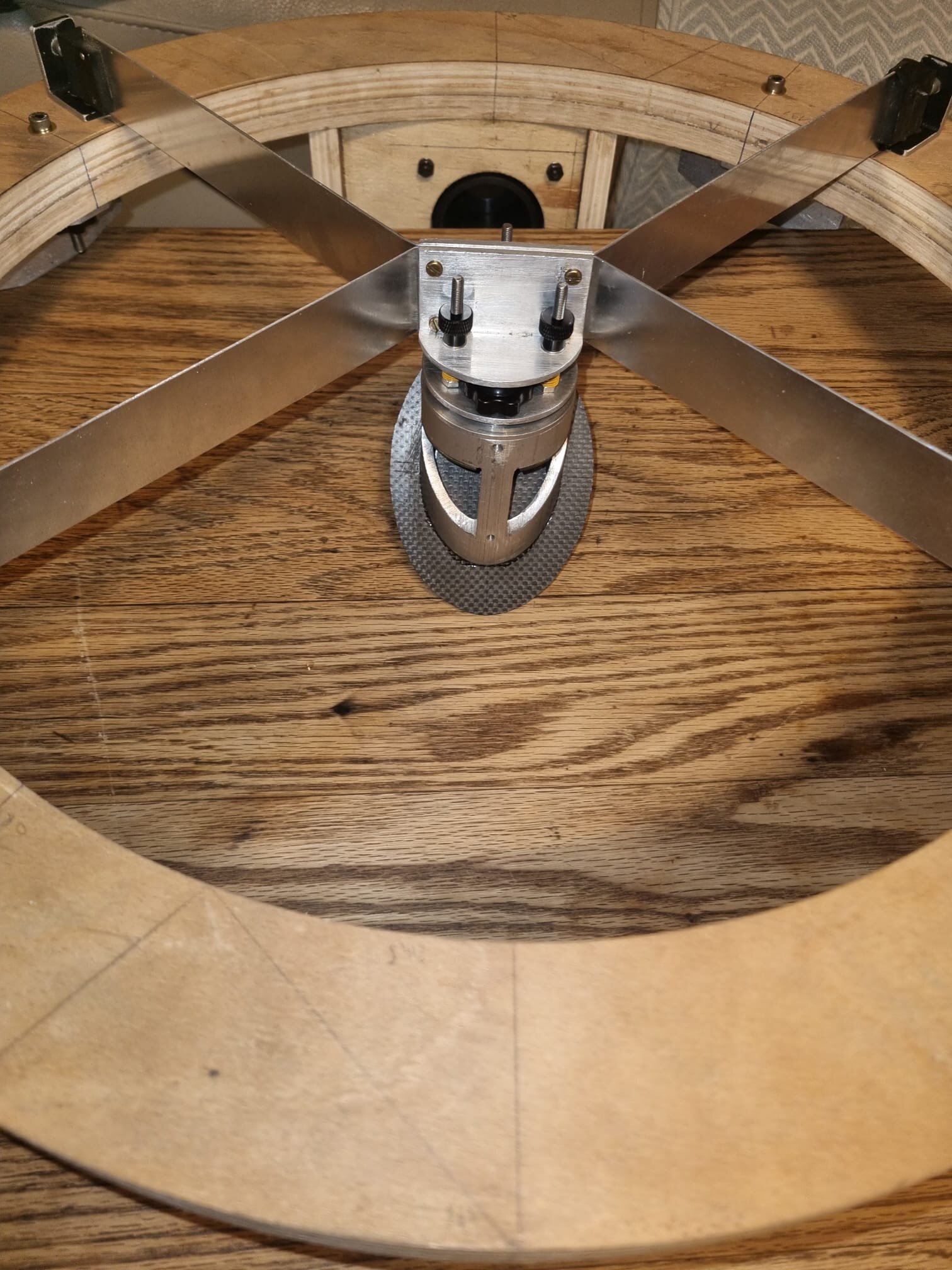

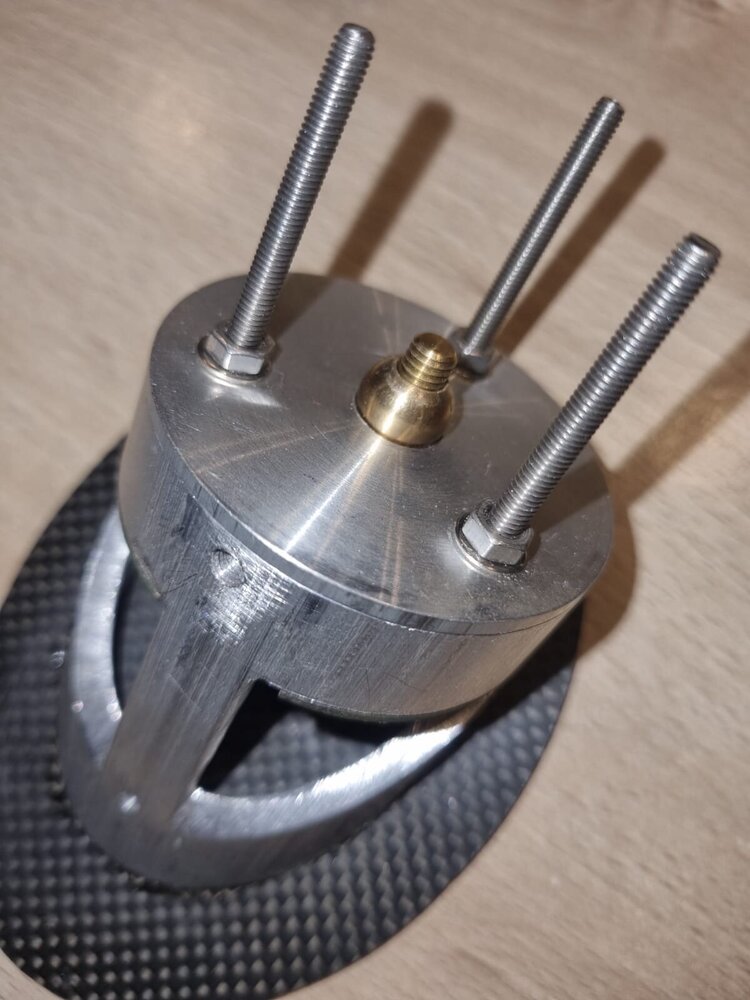

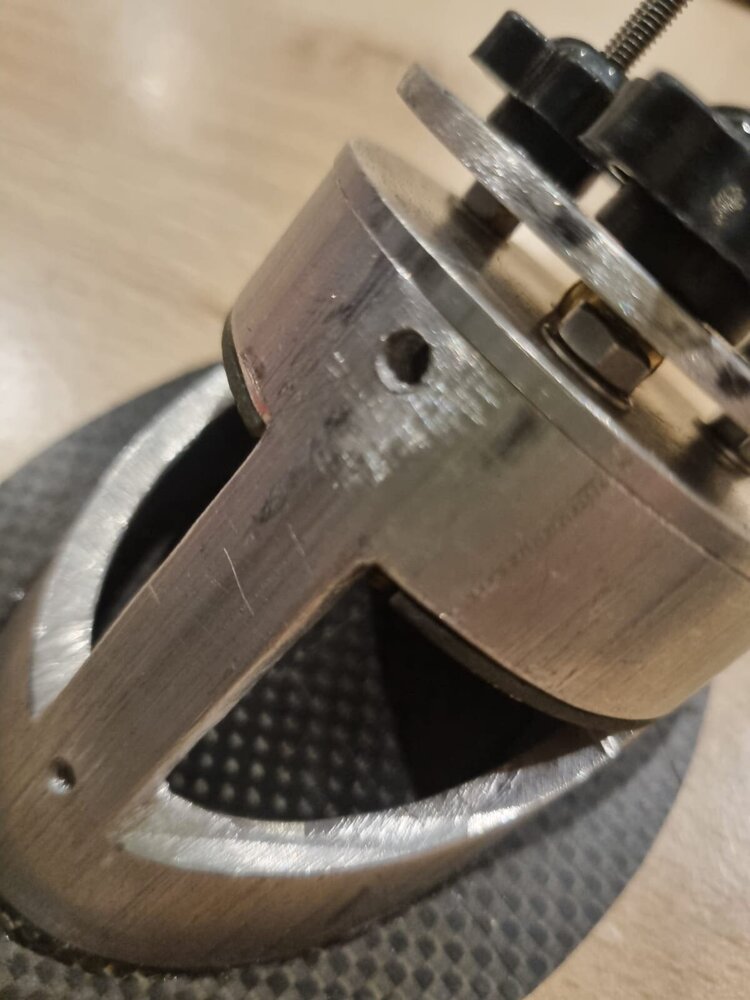

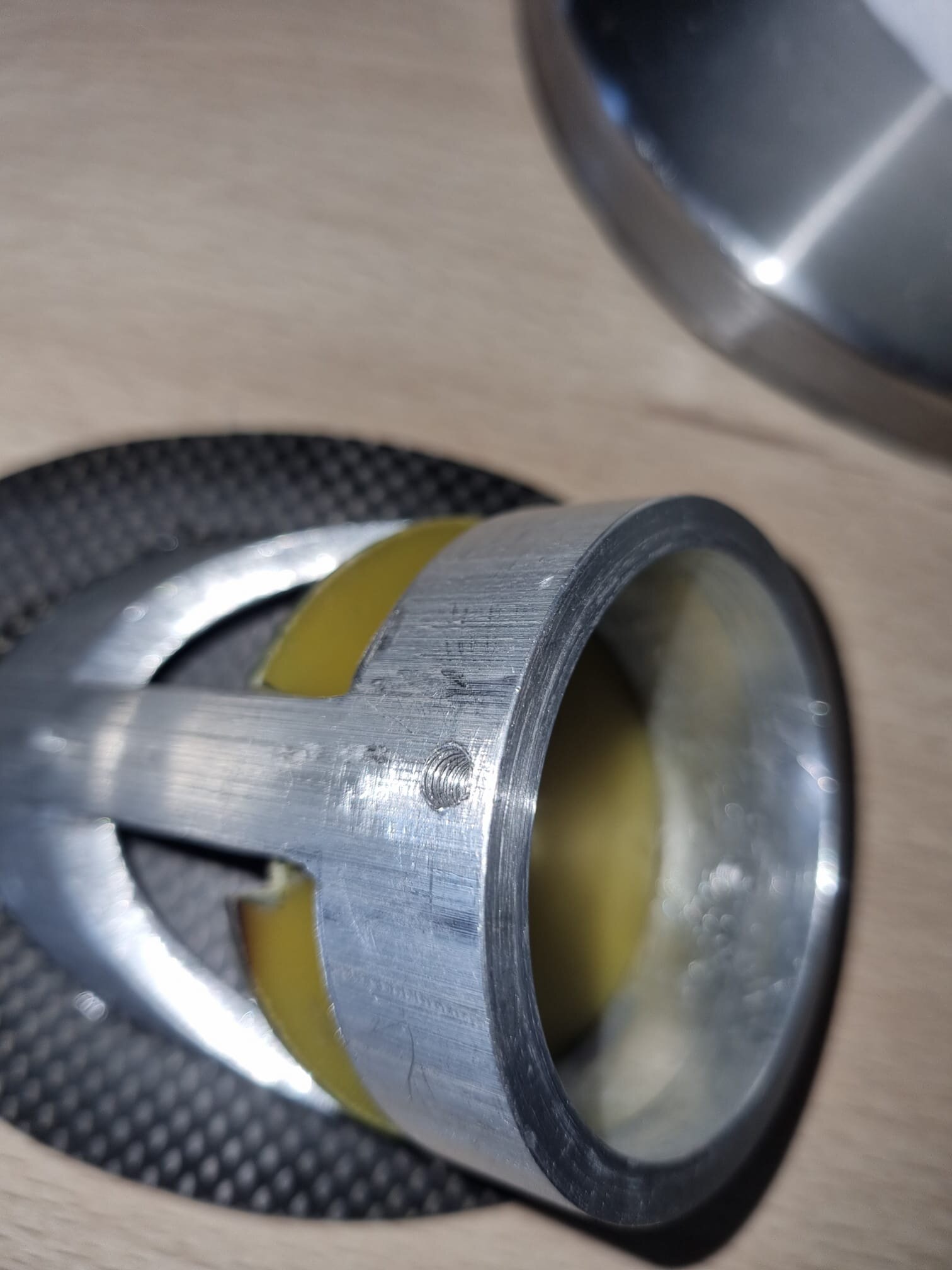

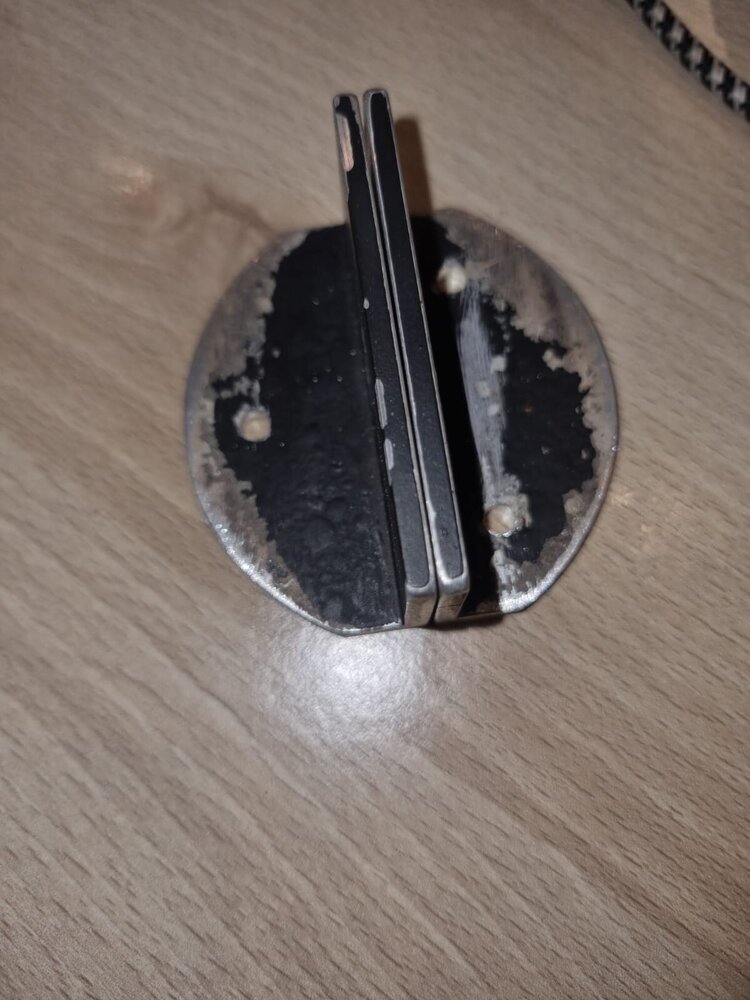

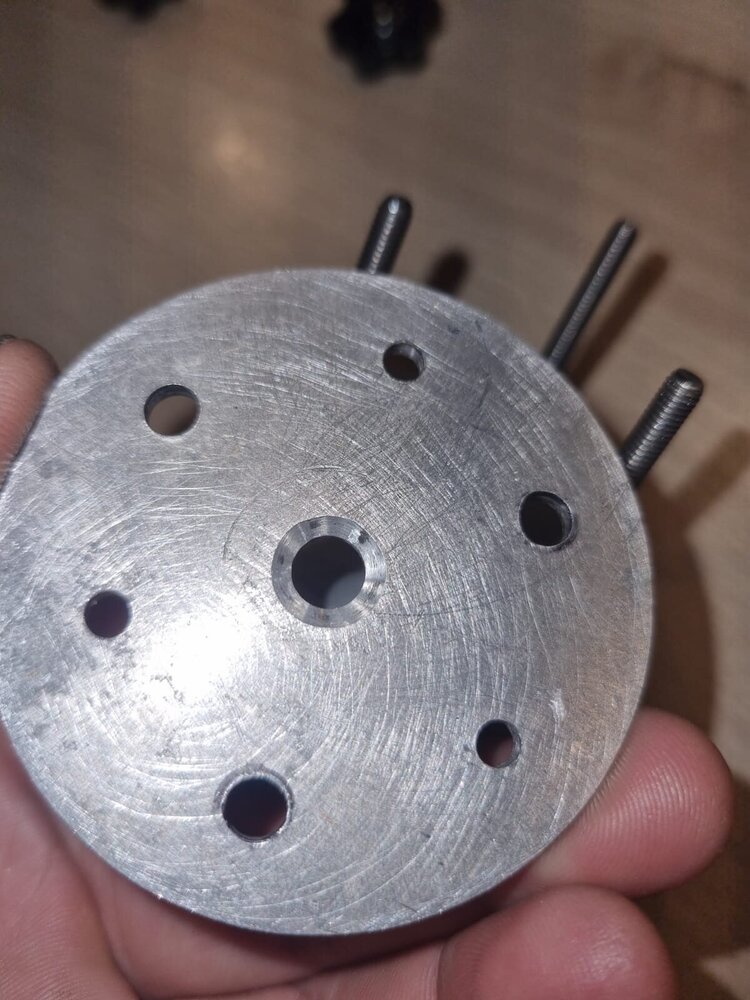

Bonjour J'ai presque fini l'araignée.youpiiii J'attends une cornière 40x40 ep 3mm pour remplacer les 2 noires sur les photos car elles seront plus larges pour prendre les lames de l'araignée en sandwich, puis des vis m4 pour faire la liaison cornières et rondelle alu inférieure pour le réglage distance ( M1-M2) La rotation du miroir M2 se fait grâce à la rondelle usinée ( avec son épaulement)qui reçoit une bille laiton filetée m6, et une autre rondelle inférieure pour empêcher la chute. Une vis M4 non visible ici vient bloquer la rotation , une fois le réglage trouvé. Elle pèse 300g sans le miroir La suite bientôt ( j'ai reçu les 8 tubes alu 25x22)

Merci @Acturus D'après ce que j'ai comme info.il viendrait d'un observatoire de haute provence

Salut @Moot Il y a de la place pour tourner la molette (molette du bas) le PO est placé dans cette position car c'est pour moi le meilleur compromis entre les fixations du serrurier ,le support PO et l'araignée sans oublier le confort d'observation

Salut Le miroir a un f/d de 5 Le Po dépasse très légèrement mais comme j'ai prévu un autre PO plus court(low profil) par la suite, ce n'est pas un problème.

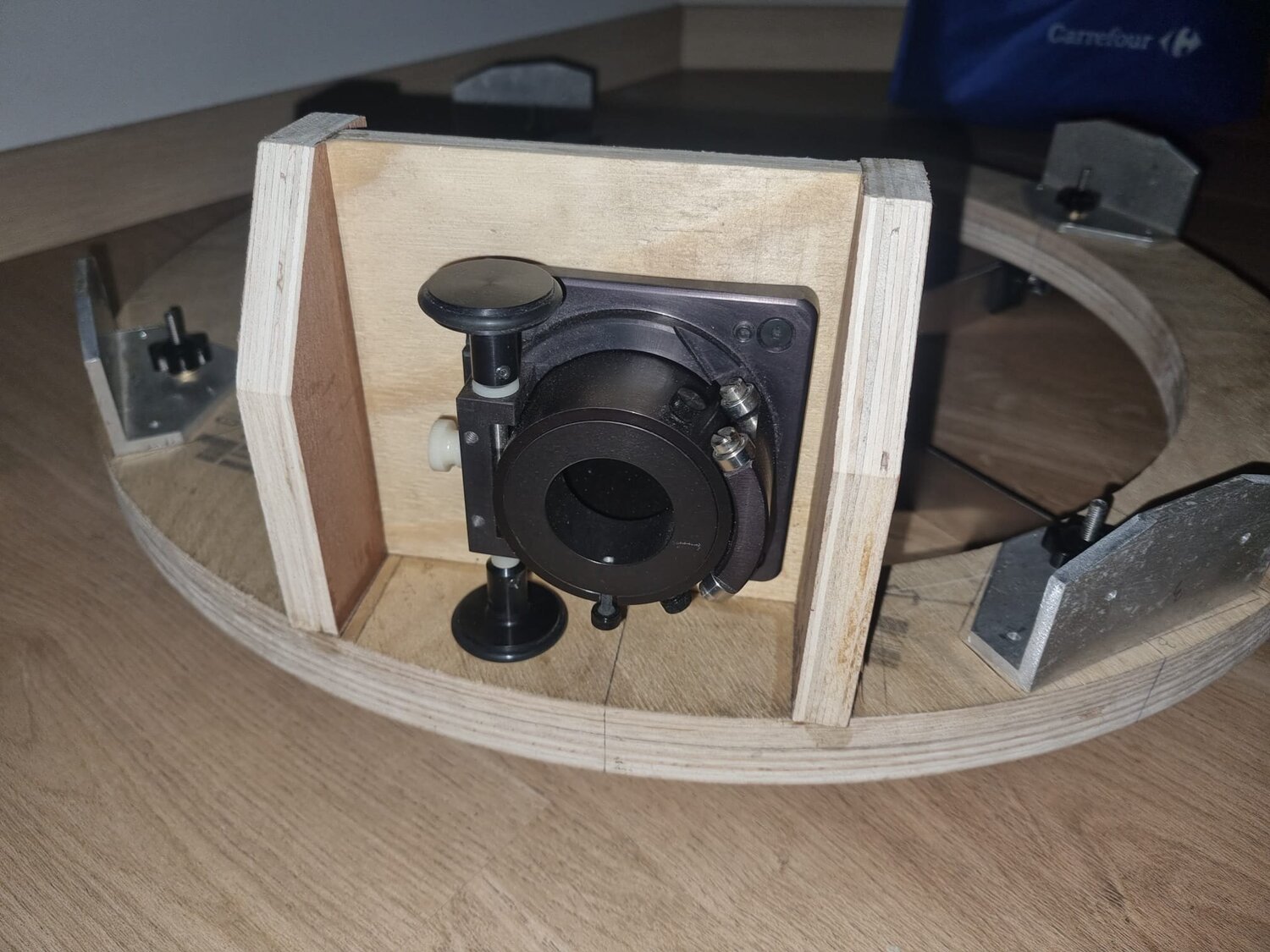

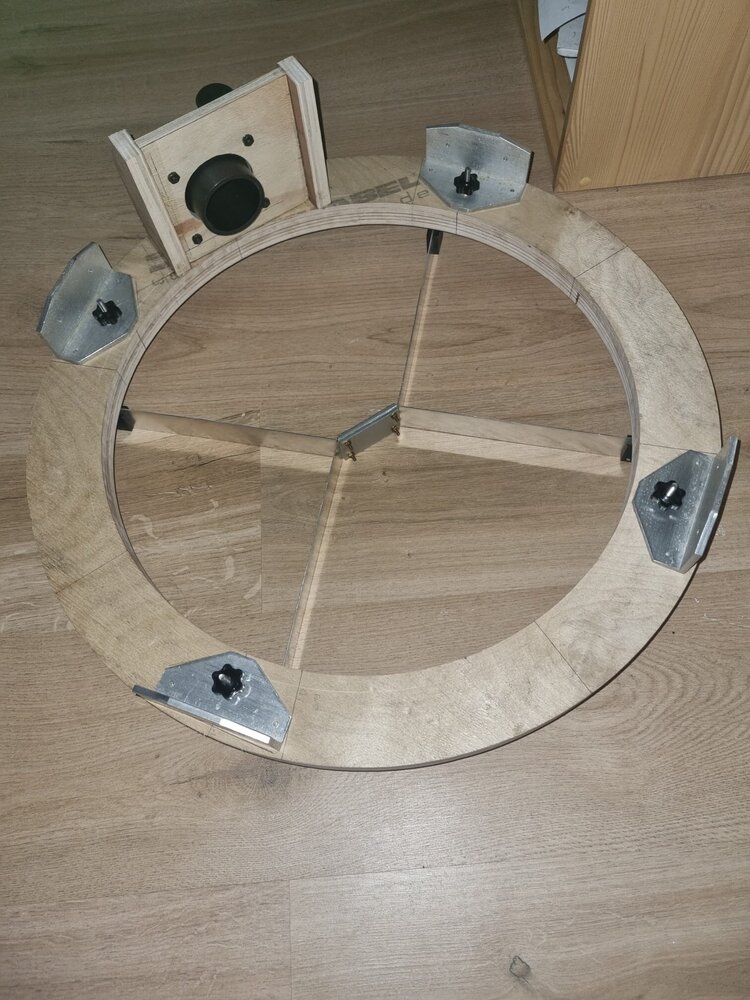

Bonsoir @Patcubitus Oui ça avance tranquillement.... J'attend encore les tubes alu 25x22 chez un fournisseur outre Rhin J'en ai profité pour mettre le Po(JMI) et les 4 fixations sur l'anneau secondaire. Il me reste à faire l'araignée ....

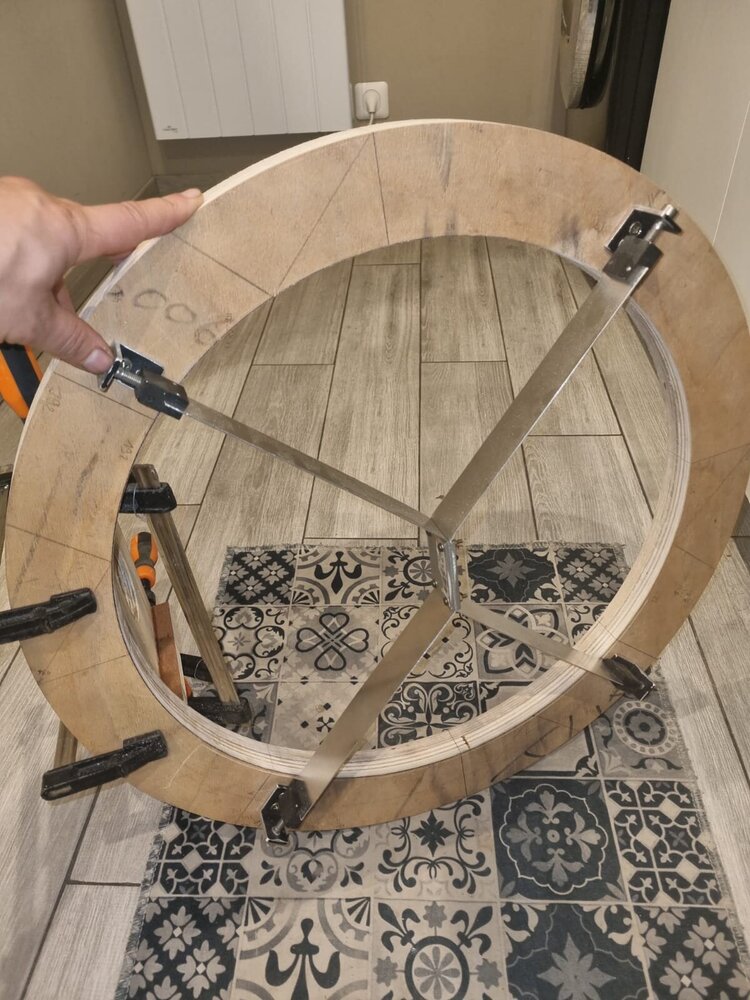

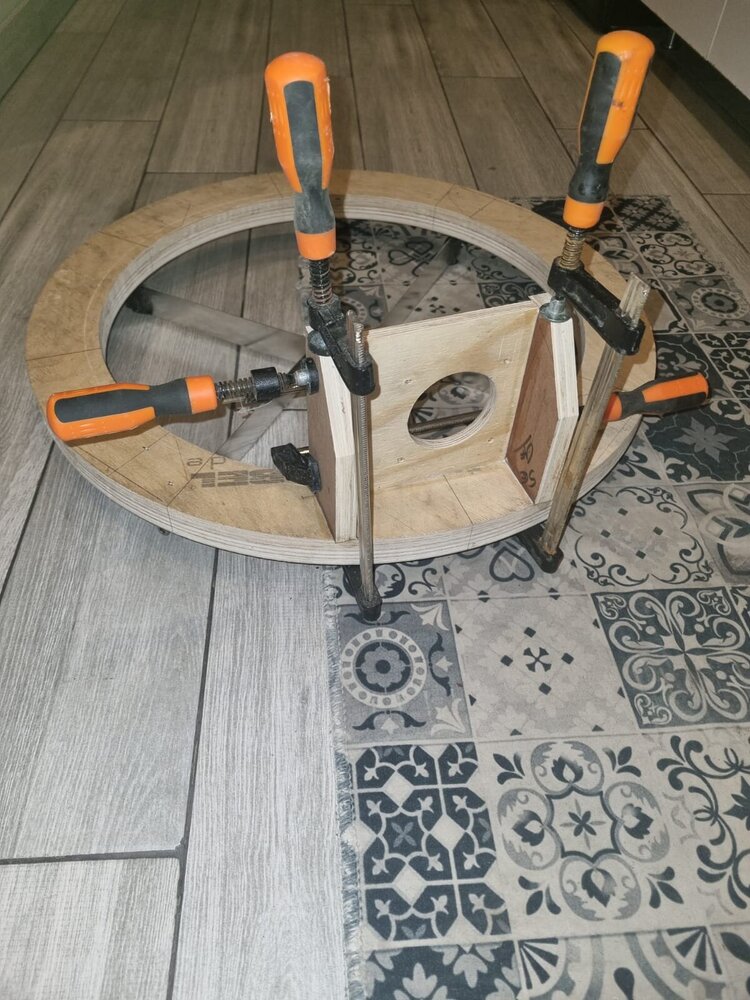

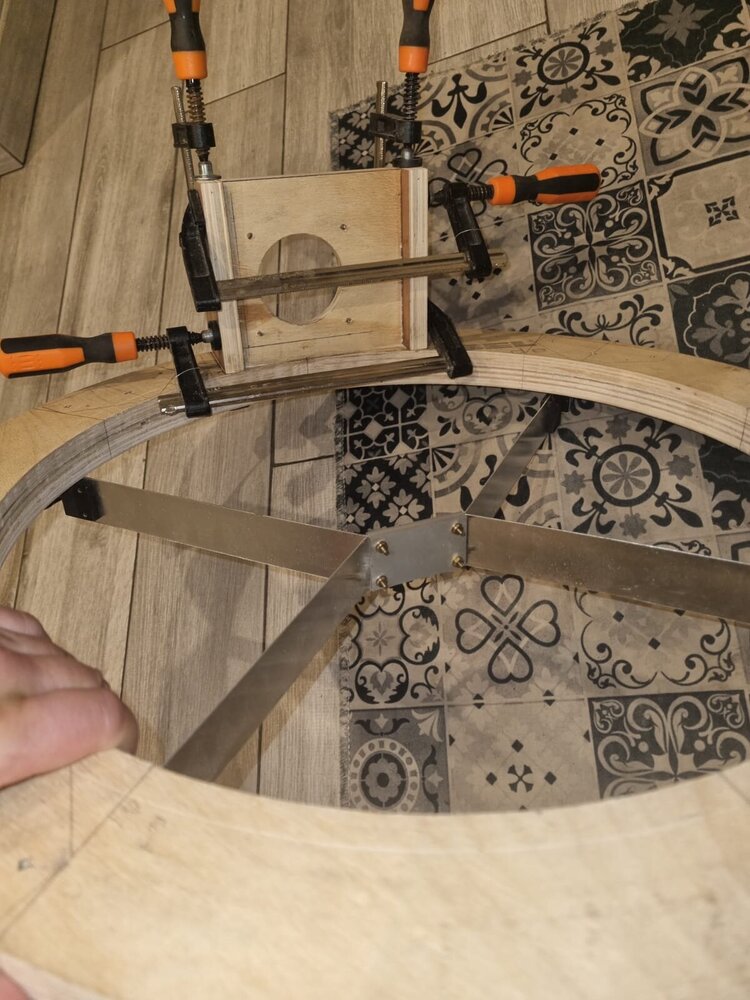

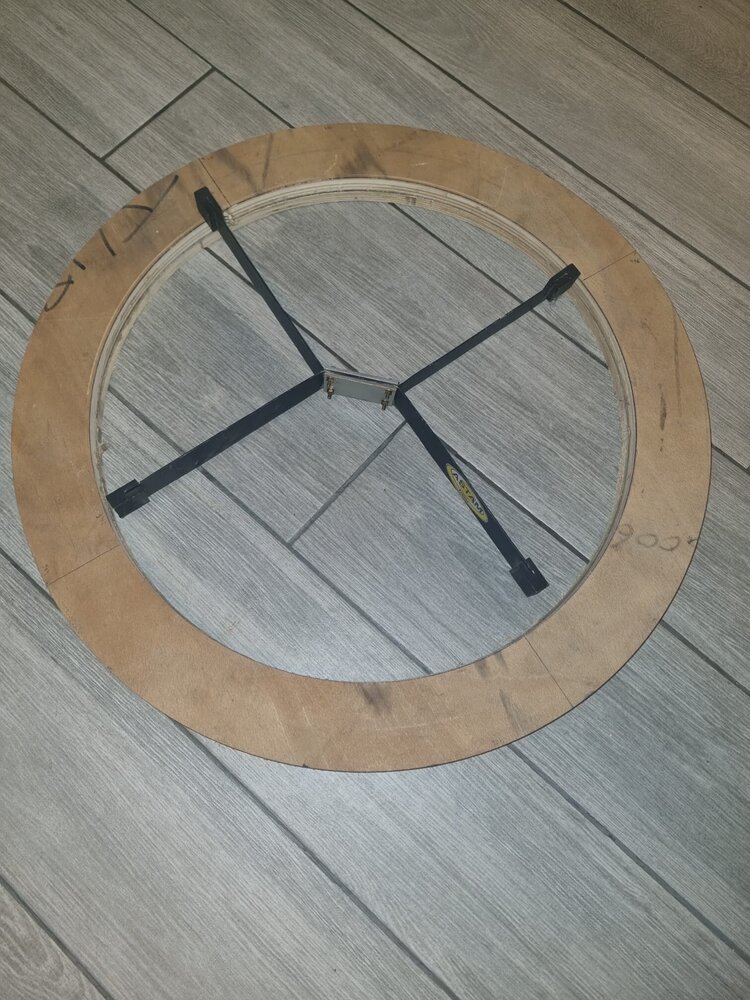

Bonsoir Des nouvelles du chantier😅. J'ai modifié l'araignée (les branches étaient courtes en longueur,elles sont maintenant en feuillard aluminium 8/10.) J'ai aussi fait le support porte oculaire en ctp 9mm avec 2 renforts en 15mm et le tout collé. J'attaque le support du miroir plan(88mm) A plus! Abdel

Merci😉

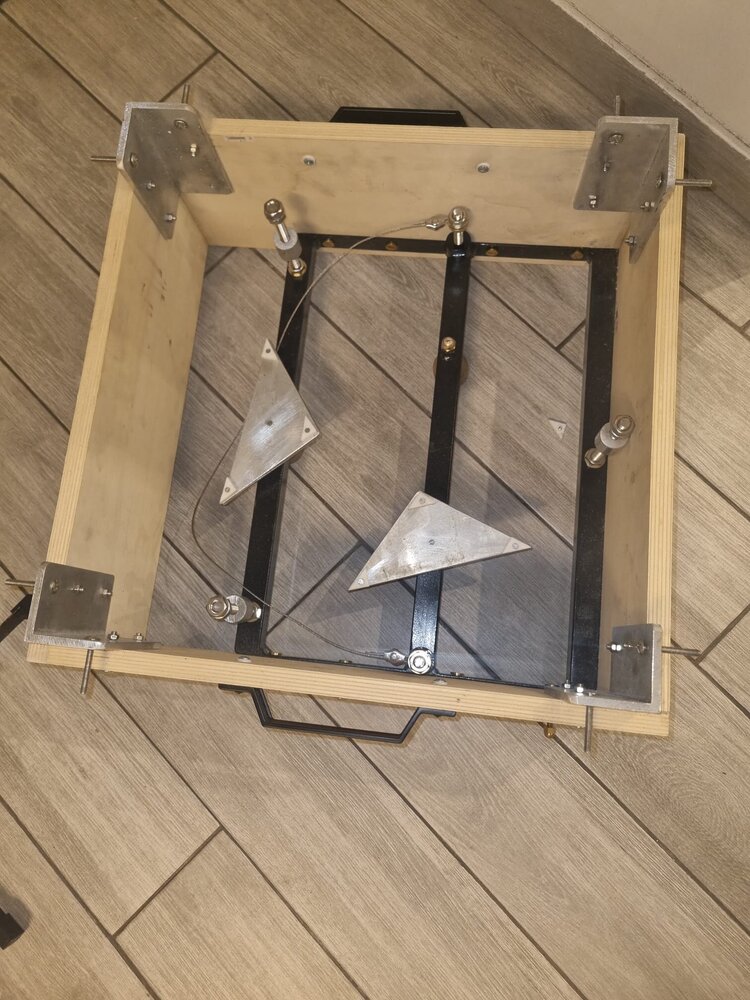

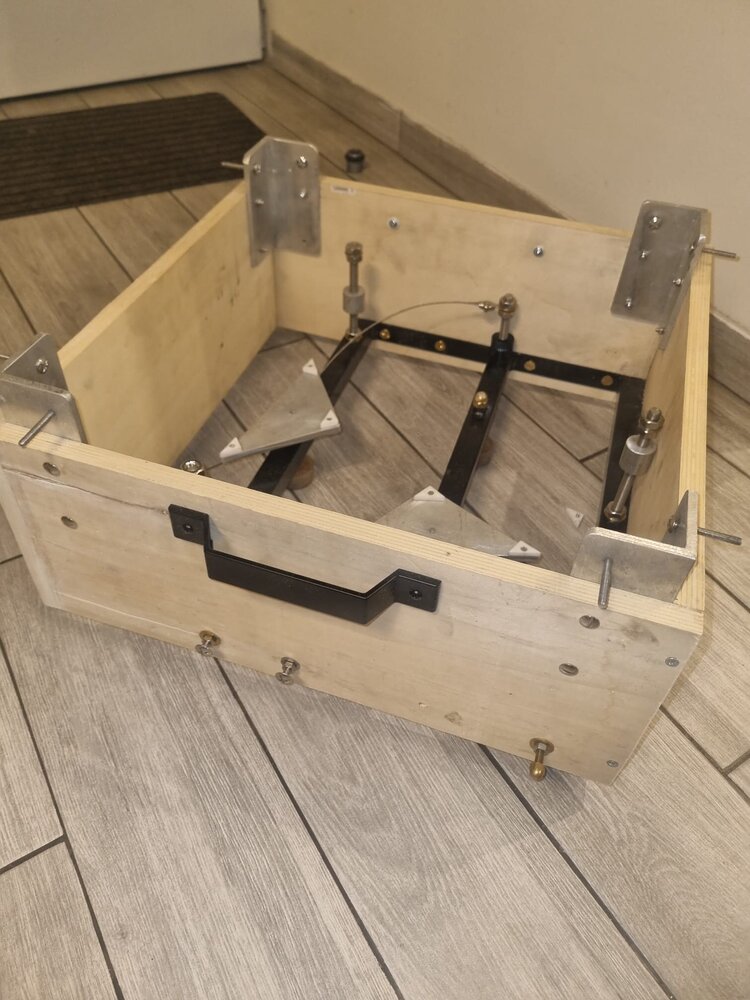

Bonjour Yannick C'est portable mais lourd .Le miroir fait 21kg à lui seul ;avec la boîte et son barillet je suis à 28kg ça commence à peser mais ça reste dans mes moyens 😅 .Donc j'ai pas prévu de brouette mais peut-être par la suite.

Bonjour J'ouvre un topic pour montrer la construction d'un dobson 400. Je suis parti d'un miroir de 400mm très épais(75mm) et d'un secondaire 88mm La galette a été acheté sur les PA , le miroir a souffert ( 3 éclats),mais le Foucault révèle une surface avec un poli de très très bonne qualité( les franges d'interférences au Foucault sont très colorées !!!) Et c'est de la silice fondue!!!!! Voilà où jen suis ! A très bientôt

En premier lieu j'alignerais le Po avec le secondaire. Je vérifierais si le retour du laser se trouve à proximité de l'axe du PO. Ensuite je réglerai le primaire pour aligner avec le secondaire et po. Si le miroir secondaire apparaît elliptique c'est qu'il n'est pas face au Po Enfin j'ai jamais eu ce genre de cas

Bonsoir Vis desserée,est ce qu'il y a du jeu dans le PO?
