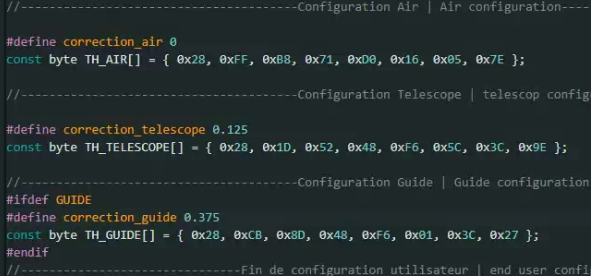

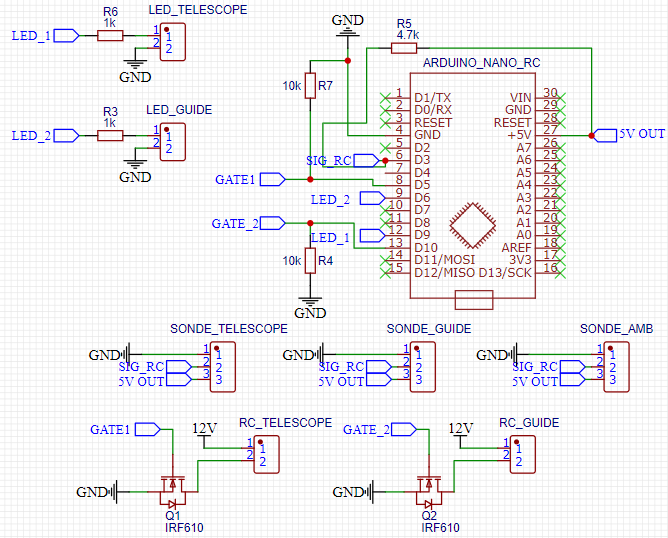

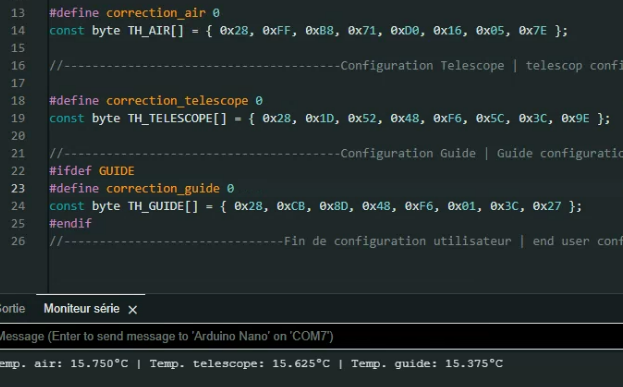

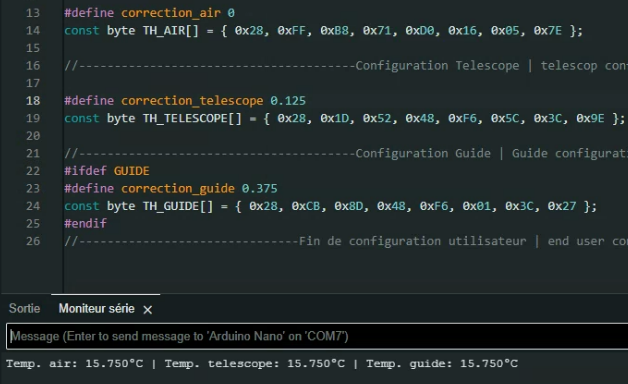

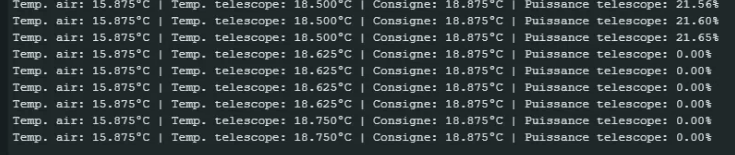

astrolivier

Tout à fait. Un Upesy WROOM32 est recommandé pour être certain de ne pas avoir de soucis concernant les broches GPIO, timers et autres. Je peux aussi fournir des pcb (il m'en reste 2 pour 5€ + fdp). Olivier

Edit du 29/07/2027: Je viens de pousser une nouvelle version avec plusieurs correctifs: - oublie de la route SQM et utilisation de la variable SQM au lieu des Lux dans "brillance du ciel" - Ajout du code nécessaire à la découverte de la station par ALPACA -> une fois NINA (ou autre) lancé, même si ALPACA fonctionnait il fallait quand même aller dans les prorpiétés changer le port et l'adresse IP. Ce n'est plus le cas. NINA trouve maintenant de façon automatique la station, il n'y a plus qu'à se connecter sans rien changer. C'est la version utlime du plug & play. - correction d'un bug pour lancer l'acquisition des données du MLX90614. - Ajout d'une nouvelle page de graphique (activable par boutons) initialement prévue pour le débgogage entre ma station et une station de référence. Le graphique prend les dernières valeur du cache toutes les 10 min sauf pour le vent où il fait une moyenne. Les graphiques affichent les 24 dernières heures. Au bout de 24h le graphique se déplace sur la gauche mais les données ne sont plus consultables. Je ne voulais pas un historique au delàs car ce n'est pas le but rechercher, cependant sur une période de 24h on peut facilement suivre les évolutions (par exemple voir un corrélation entre la detection de nuages et une caméra allsky). Un ami cobaye a testé et approuvé cette solution sans prise de tête!! Cela devrait être la dernière révision de cette version. lien vers l'installation: https://astrolivier76.github.io/astrometeo_installer/

@houme16 bonjour ce sera avec plaisir

merci @Raphael_OD J'ai la chance d'avoir une pause le midi d'une heure ou je peux avancé! et avec les nouveaux outils IA certaines tâches vont plus vite! Mais tout comme toi le temps me manque dès que je dois faire autre chose que du codage Un membre à un star'ex et un sol'ex! c'est génial ce truc!! Bonne continuation à toi aussi

Bonjour. J'ai voulu essayer car ca m'a l'air très bien. je ne suis pas certain d'avoir tout compris. Sur la carte j'ai placé l'endroit de mon télescope. Puis j'ai généré le fichier SRTM 30m. Une belle carte est apparue. Mais si je comprends bien, le bord marron correspondrait à mon horizon. Or il y a plein de maison autour de moi et les altitudes accessibles sont bien plus hautes que celles montrées sur la carte. Surement quelque chose que je ne maitrise pas

Edit du 29/07/2027: Je viens de pousser une nouvelle version avec plusieurs correctifs: - oublie de la route SQM et utilisation de la variable SQM au lieu des Lux dans "brillance du ciel" - Ajout du code nécessaire à la découverte de la station par ALPACA -> une fois NINA (ou autre) lancé, même si ALPACA fonctionnait il fallait quand même aller dans les prorpiétés changer le port et l'adresse IP. Ce n'est plus le cas. NINA trouve maintenant de façon automatique la station, il n'y a plus qu'à se connecter sans rien changer. C'est la version utlime du plug & play. - correction d'un bug pour lancer l'acquisition des données du MLX90614. - Ajout d'une nouvelle page de graphique (activable par boutons) initialement prévue pour le débgogage entre ma station et une station de référence. Le graphique prend les dernières valeur du cache toutes les 10 min sauf pour le vent où il fait une moyenne. Les graphiques affichent les 24 dernières heures. Au bout de 24h le graphique se déplace sur la gauche mais les données ne sont plus consultables. Je ne voulais pas un historique au delàs car ce n'est pas le but rechercher, cependant sur une période de 24h on peut facilement suivre les évolutions (par exemple voir un corrélation entre la detection de nuages et une caméra allsky). Un ami cobaye a testé et approuvé cette solution sans prise de tête!! Cela devrait être la dernière révision de cette version. lien vers l'installation: https://astrolivier76.github.io/astrometeo_installer/ -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Bonjour à tous. Pour ceux qui ont déjà eu le plaisir (j'espère ^^) de me lire, vous savez que je suis depuis un bon moment sur le developpement de ma station météo orientée vers la sécurisation d'un observatoire. Sans refaire l'hsitoire qui serait bien trop longue (je metterai plus bas les liens pour la lecture...) le projet a atteint un nouveau stade. Hormis la constante évolution du code, je me suis orienté vers un problème majeur qui pourrait empecher les gens désireux d'un tel système, de passer le cap. En effet, il est rédhibitoire, voir impossible, pour un néophyte de devoir telecharger un ide, installer des dizaines de librairies, mettre à jour l'ide pour intégrer de nouvelles cartes etc.... bref, un gros problème. J'ai donc simplifié au plus que je pouvais l'installation de la partie software. Pour installer le tout, il suffit de se rendre sur la page https://astrolivier76.github.io/astrometeo_installer/ et de suivre le guide. Seulement quelques étapes. Il suffit juste de connaitre le port COM de la carte une fois branchée au pc. Après quelques secondes, vous aurez dans la liste des wifi disponibles, astrometeo_setup qui apparaitra. Il vous suffit de vous connecter dessus, de renseigner les champs SSID et mot de passe de votre box. Une fois fait et revenu automatiquement sur votre réseau principal, dans un navigateur internet, il vous suffit d'aller sur l'adresse "astrometeo.local" et vous verrez le dashboard apparaitre. Vraiment l'histoire de 5min en tout. Plus de prises de têtes, de "je ne sais pas faire", "trop dur", "trop long..." PS: si lors de la connexion a astrometeo_setup la page ne s'ouvre pas toute seule, il suffit simplement d'aller sur un navigateur et de taper l'adresse ip : 192.168.4.1 Attention, bien que pour toutes les cartes ESP32 WROOM 32 il soit posssible d'y installer le firmware pour voir a quoi ressemble le projet, en cas de montage définitif il vous faudra utiliser un ESP32 UPesy WROOM 32. En effet les GPIO utilisés pourraient ne pas fonctionner dans certains cas. Par ailleurs, je peux fournir les fichiers gerber pour faire fabriquer sur mesure un pcb adapté au projet. En gros, pour 5 cartes il faut compter 10€ frais de port inclus au maximum. Pour rappel, quelques atouts majeurs du projet: - utilisation de FreeRTOS pour la gestion multicoeurs de l'esp32. - utilisation des formules de Lunatico dans le calcul servant a detecter la présence de nuages --> ICI J'AI CREE LE CODE NECESSAIRE AU CALCUL DE CHAQUE VARIABLE DE L'EQUATION (7 en tout) LE TOUT EN MODE AUTOMATIQUE, là ou Lunatico nous laisser se débrouiller, ici c'est "plug n play". - detection de la puissance du signal du wifi pour adapter la puissance et réaliser des économies d'energie, - passage en mode éco après deux minutes d'inactivité (c'est à dire pas de requetes http ou de connexion à ASCOM ou ALPACA) - MISE EN PLACE DE TOUTE LA PARTIE ALAPCA. IL EST POSSIBLE, SANS AUCUN DRIVER, DE SE CONNECTER A NINA EN MODE ALPACA. Une fois de plus le but est de faciliter l'accès sans rien avoir à installer. Il suffit, dans NINA ou autre safetymonitor, de renseigner l'adresse astrometeo.local et c'est tout! Je ne mets pas tout ici car la liste serait trop longue des atouts. Bref, je ne veux pas survendre le projet, mais si vous souhaitez en apprendre plus, voici les liens vers l'histoire!

@ghelle dsl j'ai été éloigné du net un certain temps... vivement les vacances en aout Je ne connais pas ce module esp32. Il faudra vérifier qu'il accepte les même commandes que e WROOM 32. Utiliser ce bazar pour piloter un filp flat me semble un peu trop royaliste!! vraiment, le premier prix sur Ali ou autre à 2€ est vraiment suffisant. Pour les mosfets, afin qu'ils soient compatibles avec l'esp32 en 3,3V il te faut absolument des IRLZ44N. Pour l'alimentation, que tu sois en 3V ou 5V ca ne change rien, il te faudra passer par un MOSFET. Les pin GPIO n'apprécient guère un courant trop élevé. En revanche, en partant d'une alimentation de 5V, tu peux alimenter à la fois l'esp32 et le panneau led. Les masses seront communes et tout sera parfaitement géré. Pour autant, le servo à besoin de 7v pour etre au mieux de sa forme. Je te conseil donc de partir sur le schema suivant: Tu pars d'une alimentation 12V ou 9V par exemple. A partir de la tu convertit en 5V à l'aide d'un convertisseur de ce style très performant: https://www.amazon.fr/Xdingjiala-Convertisseur-12-Transformateur-lautomobile/dp/B0DTH7W916/ref=sr_1_2?adgrpid=76562529048&dib=eyJ2IjoiMSJ9.2MErL6K6Cegnvawwsxtr_aFWTUaks2U0KwYgTdfENu_oiuu_2JNtw8Mb-9jYnNnpNQw0qHwjl1uYiKAKGbGZJVz0gyDYcT6pTk1jHFeVSREKOTreON_73ldMlXw48ML0x4Kx-aiHCcSNMNqODhodVDGsBC_ov_5-qX2dpMdfCP0u9Zb16J9sSijxZVaFLw0DPQzWoDSMcdjGS1mTLL1IZKLu7Y97iQB9XSt6L5x9heteJdoF7p3lNzz9vjrXHrWWpm5ttN51CfYxtFmnM9CyqmAcaqA6lxN_1nLh6uLBkiU.mriCvn5v1TXnuieggjdaDyP-Noi_RAtbncr3dSUOXSc&dib_tag=se&hvadid=398925594462&hvdev=c&hvexpln=0&hvlocphy=9056135&hvnetw=g&hvocijid=2047061582699969907--&hvqmt=e&hvrand=2047061582699969907&hvtargid=kwd-392853651563&hydadcr=23835_1973332&keywords=convertisseur%2B12v%2B7v&mcid=b5c5ff2c822c3ac2b5420d90319cf5c3&qid=1784634196&sr=8-2&th=1 Ensuite à partir de ce 5V tu alimentes de la facon suivante: 1 cable vers le VIN de l'esp32 (entrée 5V, l'esp32 convertira lui même son 3,3V pour fonctionner). 1 cable vers le + de ton flat/ 1 cable vers le + de ton servo. La sortie du flat va sur le drain du mosfet pour rejoindre la masse via le source De même, la sortie du servo va sur le drain du mosfet pour rejoindre la masse via la source Enfin, le cable signal du servo va sur le GPIO de ton choix (a verifier quand même qu'il soit bien un GPIO output). Pour les gates des mosfets, ne pas oublier les resistances de tirage de 10k ohm vers la masse, et de les connecter à des GPIO output PWM. Il faut surtout bien concentrer les masses pour éviter des effets étranges ou indésirables. Tu peux utiliser des wago par exemples pour regrouper toutes les masses. De même, attention au valeurs de tension. Le servo pourrait avoir besoin de plus de 5V pour fonctionner. Si tel est le cas dis le moi car le convertisseur 12V (9V) vers 5V n'est pas le plus adapater. Il faut faire des tests. Dis moi si tu comprends le schema auquel cas je ferai ca sur tinkercad en plus joli! Olivier

Alors en fait je l'ai trouvé pour 23€ sur Ali... Il faut certes attendre quelques jours mais bon! Acheté la carte arduino, le shield avec les bon drivers, les connecteurs etc... le tout par paquet de 10 car sinon tu n'as rien, c'est ptet pas si rentable que ca! Puis avec le nouveau configurateur en ligne ici : https://christm45.github.io/OnStepX-Configurator/ C'est devenu un jeu d'enfant à configurer! Une video de "astr' au dobson" pour configurer le firmware: Bien cliquer sur remise à 0. Puis dans onstepx bien choisir la carte et tout se configure tout seul. Fais pour remplacer la carte de mon Eq6

Salut @ghelle, n'importe quel ESP32 fera l'affaire. Concernant le montage, il faut faire attention à la tension d'alimentation du servo. Le servo a besoin d'une plus grande tension (typiquement 7V) pour avoir tout son couple. L'ESP32 lui a besoin de 5v et il régule lui même en 3,3V. Tu as donc plusieurs choix de montage possible mais le plus simple est de prendre une alimentation 5V. Dessus tu connectes en parallèle un XL6019 qui augmente la tension de 5V à 7V. De l'autre coté tu alimentes l'ESP32. Cela permettra également d'avoir la masse commune obligatoire! Ce que moi j'ai fais puisque l'esp32 ne pas piloter directement du 5V ou plus c'est de piloter des MOSFET type N (les IRLZ44N sont parfaits) et agissent comme des interrupteurs. Et ils sont parfait pour le PWM afin de faire varier la luminosité. Pour te faire le meilleur schéma possible, dis moi quel est le panneau led que tu veux utiliser? il me faut sa tension. Et quel ESP32 utilises tu? je pense à un module wroom 32 CH340 basique de chez Ali!! A partir de la je te ferai le schéma de montage propre qui va bien avec les pin de l'esp32 à utiliser.

@Fred_76 Si le but est de piloter ton stock via une télécommande, pourquoi ne pas simplement utiliser une carte FYSTEC E4 avec OnstepX dessus? c'est très efficace et beaucoup moins cher à la fin??

Salut Fred je ne sais pas de quoi tu aurais besoin mais j'ai plein de matos à la maison. si tu as une liste je peux regarder ca. Olivier

@ghelle Bonjour, désolé je ne viens de voir que le post aujourd'hui. Pour vous répondre, je ne fournissais que le firmware. Pour la partie fichier 3D je peux vous fournir mon modèle mais pas avant semaine prochaine, je ne suis pas chez moi du weekend. Pour la partie électronique je laisse le choix aux gens. Il faut un esp32 pour le firmware et un servomoteur pour le pilotage de type DS3230 ou équivalent. J'ai choisi un modèle avec engrenages en métal et étanche. Pour la partie lumière un ami électricien m'a filé un spot led de plafonnier dans lequel j'ai mis plusieurs couches de papier calques et un plexiglass dépoli. une platine adaptatrice de l'esp32 avec bornier à vis rend les connexions très faciles. Ne pas hésiter si besoin d'info. Olivier

Bonjour à tous, Je viens de pousser une nouvelle mise à jour. Cette version ne fait que modifier la partie visuelle de la page web. Je trouvais que l'affichage de la partie "configuration" du MLX90614 chargeait la page principal. J'ai donc créé une nouvelle page de configuration, sur laquelle on retrouve les modifications des coefficients et le bouton pour la calibration automatique des coefficients. Le reste n'a pas évolué. En espérant que cela vous satisfera. PS1: lors du premier démarrage, il est normal de voir des valeurs de certains capteurs avec les valeurs de défaut (-999), notament le capteur de luminosité. Il faut attendre les deux premiers raffraichissements au bout de 40s. cela est du au fait que ce ne soit pas un capteur instantanné mais tout comme un appareil photo il doit "faire une photo". Cela sera mieux expliqué dans la documentation que he suis en train de rédiger. PS2: Ne pas oublier de renseigner les code SSID et mot de passe de votre wifi dans l'onglet "variablesWIFI.cpp" du code arduino, sans quoi vous ne pourrez pas vous connecter à la station Olivier

Bonjour, je viens de publier une nouvelle version qui améliore considérablement l'expérience utilisateur: Sur la page d'enregistrement des données pour le calcul des coefficients, il fallait ,impérativement sur la précédente version, laisser la page ouverte. Ce n'est plus le cas!! Maintenant, tout est hebergé sur l'ESP32! y compris le calcul des coefficients Concretement, le matin vous voyez un super ciel, la météo semble excellente pour la journée et c'est le jour pour réaliser les mesures. -> vous vous connecter à la station puis vous lancer une session de mesure. -> vous partez travailler (ou autre occupation): a tout moment de la journée, et depuis n'importe quel appareil capable de se connecter à la station, vous verrez les points de mesures apparaitre. Nouvelle fonction d'arret des mesures: Pour arrêter les mesures il y a le bouton STOP qui est toujours présent, MAIS, de nouvelles fonctions sont apparues: - Vous êtes parti, vous êtes occupé, vous n'avez plus accès à la station, bref, plus de 12h se sont écoulées depuis le début de l'enregistrement (temps nécessaire à obtenir une belle courbe), alors l'ESP32 arrête automatiquement la prise d'échantillons. Cela garanti de ne pas saturer l'esp32. Peut importe quand, tant que l'esp32 n'a pas redemarré, vous verrez les points acquis. - Un orage éclate ou si le Soleil devient trop bas, alors la session se termine d'elle même. En cas d'oubli par exemple le soir, cela sauve les mesures!! Pour utiliser cette feature, on utilise la luminisité du ciel ducapteur TSL2591. Sur la page web de calibration se trouve une valeur a renseigner en LUX qui determine le seuil ou vous considerez qu'il fait nuit. Par exepérience, entre 100 et 200 lux semble etre une bonne valeur. Attention: Si vous décidez de faire plusieurs tests sur plusieurs journées, il est impératif de cliquer sur le bouton rouge "vider l'esp32" pour supprimer les anciennes données, sinon les nouvelles s'ajouteront à la liste et fausseront le calcul des coefficients. J'espère que vous apprécierez cette nouvelle mouture. PS: Tous les codes sont sur le github et on été mis à jour avant ce post, PS1: lors du premier démarrage, il est normal de voir des valeurs de certains capteurs avec les valeurs de défaut (-999). Il faut attendre le premier raffraichissement au bout de 20s. PS2: Ne pas oublier de renseigner les code SSID et mot de passe de votre wifi dans l'onglet "variablesWIFI.cpp" du code arduino, sans quoi vous ne pourrez pas vous connecter à la station

Merci, si ca peut aider

Bonjour à tous, pour ce qui n'aurait pas vu, j'ai décidé de fabriquer une station météo dédiée à l'astro, à base d'un ESP32. Le fil de ce projet est devenu très long et afin de ne pas risquer que vous ne voyiez pas ce nouveau virage, je me suis permis de créer un nouveau post. Pour ceux qui souhaite voir le début du projet, les composants etc... il faut aller voir ici (attention: tous les fichiers à jours sont sur le github, ne rien prendre sur la page): Je suis ravi de partager avec vous la toute dernière évolution de mon projet de station météo astronomique basée sur ESP32. Cette version a subi une refonte majeure sous le capot pour garantir une stabilité à toute épreuve lors de nos sessions d'astrophotographie, mais elle apporte surtout une fonctionnalité inédite qui devrait ravir tous ceux qui s'arrachent les cheveux avec la détection des nuages ! Voici le récapitulatif complet des nouveautés et le tutoriel de la nouvelle interface. 🛠️ 1. Ce qui change sous le capot (Fiabilité & Optimisation) L'objectif de cette version était de passer d'un projet "maker" à une véritable station "industrielle" capable d'affronter les pires conditions. Nouvelle architecture d'alimentation (12V natif) : Le PCB est désormais pensé pour intégrer un convertisseur TSR-1-2450. Fini les câbles USB trop longs qui provoquent des chutes de tension ! Vous pouvez tirer un câble 12V . Le TSR-1-2450 abaissera parfaitement la tension à 5V, sans chauffer, garantissant la précision des capteurs thermiques. Système d'exploitation multitâche (FreeRTOS) : Le code a été entièrement réécrit pour utiliser FreeRTOS. La lecture des capteurs, la gestion du serveur web et la communication ASCOM tournent désormais en parallèle, protégées par des "Mutex". Résultat : l'ESP32 ne plante plus si un capteur ou le Wi-Fi répond mal. Optimisation énergétique avancée : La station est devenue intelligente. Si elle ne détecte aucune activité, elle réduit la fréquence de son processeur, abaisse la puissance de l'antenne Wi-Fi selon la qualité du signal (RSSI), et met les capteurs en "Light Sleep". Le chauffage anti-rosée est également régulé intelligemment selon le point de rosée. Sécurité anti-plantage absolue : Ajout d'un Watchdog matériel (l'ESP redémarre tout seul s'il fige) et d'un redémarrage préventif silencieux programmé tous les 7 jours (uniquement de jour, quand le SQM indique qu'il fait clair, pour ne jamais interrompre une session !). Nouveau capteur de pluie basé sur le capteur IBR274 (module RC-SPC1K). Il intègre une sonde de température et d'une résistance chauffante. En récupérant la valeur du point rosée on déclenche automatique le séchage du module. ✨ 2. La "Killer Feature" : L'outil d'Auto-Calibration du Ciel (MLX90614) Si vous utilisez le capteur infrarouge MLX90614, vous savez que régler les fameux coefficients du modèle algorithmique (K1 à K5) pour compenser la chaleur estivante est un cauchemar. Jusqu'à présent, il fallait tâtonner. J'ai développé un outil d'acquisition et de lissage embarqué. Aucun logiciel Python ou autre n'est à installer sur votre PC ! Tout est contenu dans une nouvelle page web hébergée directement sur l'ESP32 (calibration.html). L'outil utilise la puissance de votre navigateur web (votre PC) pour enregistrer les données toute la journée et faire tourner un véritable algorithme d'Intelligence Artificielle d'optimisation mathématique afin de trouver les coefficients parfaits pour votre lieu géographique pour la saison en cours. 📖 Tutoriel : Comment utiliser la calibration automatique ? Étape 1 : Les conditions idéales Choisissez une belle journée d'été ou de printemps, totalement dégagée (sans aucun nuage) du matin au soir (plus longue est la session meilleure sera l'algorithme, une fenêtre passant du frais du matin à la chaleur de l'après midi est indispensable). Étape 2 : L'enregistrement Sur la page principale de la station, descendez tout en bas et cliquez sur le nouveau bouton orange "Outil de Calibration MLX90614". Sur votre PC, cliquez sur le bouton vert "▶ Démarrer Enregistrement". C'est tout ! Laissez cet onglet ouvert en arrière-plan sur votre ordinateur toute la journée. Un point s'ajoutera sur le graphique chaque minute en enregistrant l'évolution thermique. (Note : La page dispose d'une sécurité "anti-crash". Si vous fermez l'onglet par erreur, rouvrez-le simplement, il aura sauvegardé vos données dans la mémoire de votre navigateur !) Étape 3 : La magie de l'algorithme En fin de journée, arrêtez l'enregistrement. Vous verrez la courbe de la température de votre ciel (qui ne sera probablement pas plate à cause de la chaleur du soleil). Cliquez sur le bouton violet "✨ Lissage Auto". En une fraction de seconde, l'algorithme va tester des milliers de combinaisons pour trouver les valeurs K1...K5 exactes qui aplanissent parfaitement votre courbe. Étape 4 : Application Il ne vous reste plus qu'à cliquer sur "Envoyer à la station". Les constantes sont mises à jour sans fil dans l'ESP32. Votre CloudWatcher est désormais calibré sur mesure pour les mois à venir ! Vos seuils "Ciel Clair" et "Ciel Couvert" seront enfin fiables, même par 30°C. ⚠️ Avertissement important (Tablettes et Smartphones) Ne lancez PAS l'acquisition (qui dure plusieurs heures) depuis un smartphone ou un iPad. iOS et Android "gèlent" les pages web dès que l'écran s'éteint pour économiser la batterie, ce qui stoppera l'enregistrement ! Utilisez impérativement un PC ou un Mac et laissez l'ordinateur allumé (vous pouvez travailler dessus ou jouer en même temps, l'onglet doit juste rester ouvert). N'hésitez pas à tester cette nouvelle version et à me faire vos retours. L'outil d'export CSV vous permet d'ailleurs de sauvegarder vos courbes de calibration sur votre PC si vous souhaitez les partager ici. Bons ciels à tous

tu peux regarder le projet que j'ai fait ici. Cordialement.

Merci pour ce retour. Jouer du fer sur du cms ne me fait pas peur. J'en parlerai au club car je trouve ce travail remarquable et digne d'un niveau pro. De plus c'est le genre de matériel indispensable pour automatiser un observatoire Olivier

absolument génial. Une idée du prix de revient final entre les pcb et les composants?

salut fred, j'ai téléchargé ca sur le site https://magnitude78.astrosurf.com/strock-parametrable/ Je pense que la mise à jour dont ils parlent ne t'embête pas car cela parle du barillet ^^. Je vois ce que ca peut donner.

Je vais retrouver les fichiers pour voir ca

Salut Fred, je ne veux pas me lancer sur ce projet bien que c'est quelque chose qu'un jour je viendrai à réaliser je pense. En revanche, m'étant un peu renseigné, je sais qu'il est possible de récupérer des fichiers pour faire un paquet d'éléments à la découpe laser. Je peux te proposer soit de le faire si les pièces ne sont pas trop épaisses, soit je te conseil de passer par un fablab (Le Havre dispose d'un laser CO2 de plus 100W et l'heure de découpe était à 10€ à l'époque). Olivier

Une version apple serait elle envisageable ? Je n’ai pad andoid

Merci pour vos retour. Pouvez vous me dire ce que vos pensez des modes suivant dans le paramétrage de la caméra dans NINA: - mode ULTRA - usb limit sur 9? - mode pour augmenter le fullwell Merci

Merci beaucoup pour tout. En effet le mieux sera de tester sur des cibles réelles quand il fera beau......
