Sevun

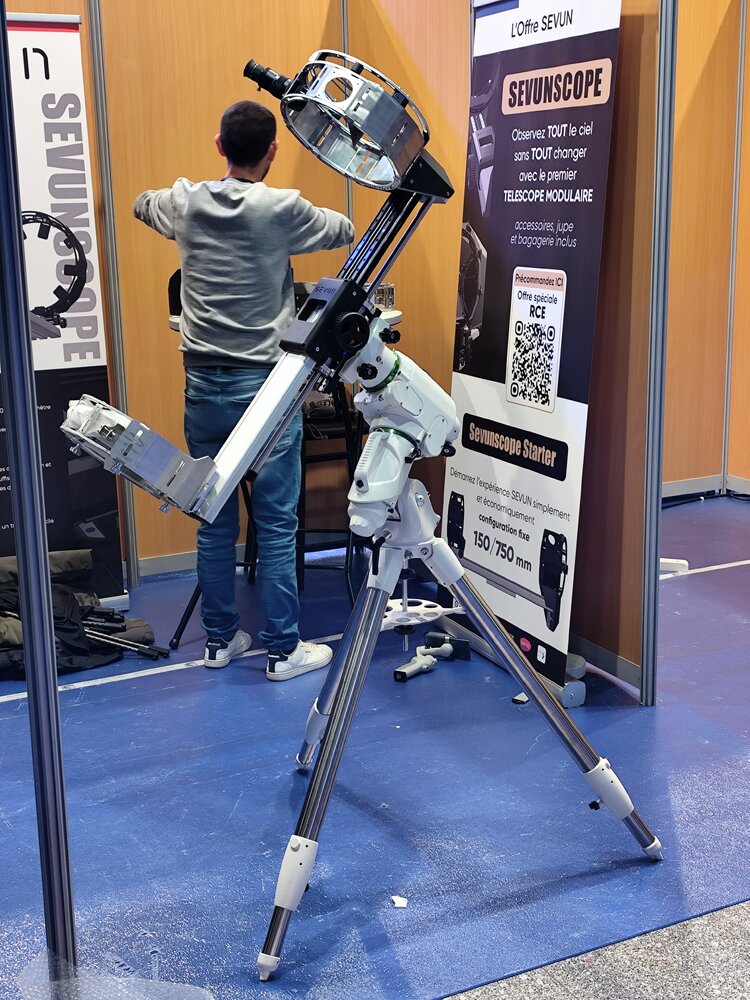

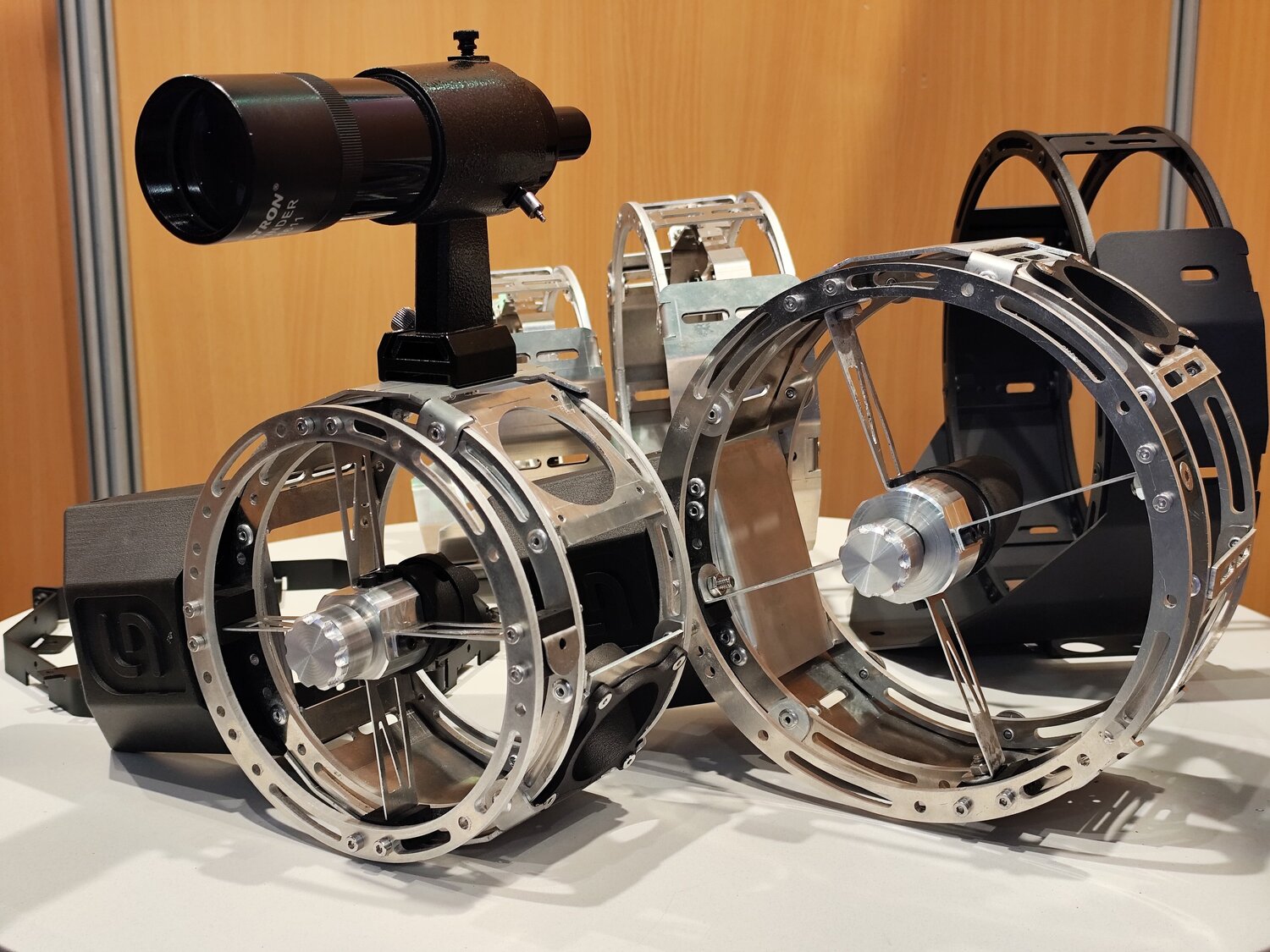

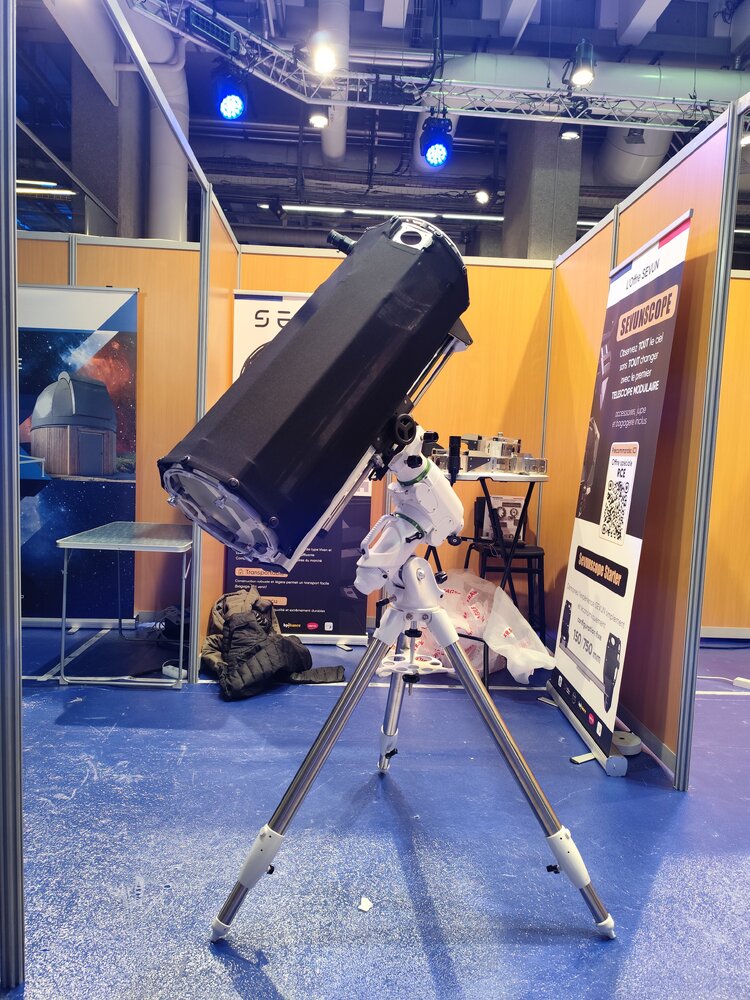

Bonjour, Merci pour votre commentaire. Nous apportons une petite précision car je pense que la photo a peut-être mal été comprise. Les tubes carbones noirs ne sont pas des pièces de structures, ils servent uniquement pour la jupe d'occultation. J'ajoute deux photos complémentaires, la première "tube" ouvert, la seconde avec la jupe dessus. L'ingénierie développée ne nécessite pas d'autres éléments de structure que la structure aluminium. Pour ceux qui sont aux RCE, ils peuvent venir à notre stand pour s'en assurer en venant à notre rencontre. Enfin, nous ajouterons des photos et des vidéos sur notre site et nos réseaux pour expliqier l'ingé et la rigidité Sevunscope 250/1200 Concernant vos questions : Le diamètre du barillet s'ajuste à la taille du miroir, ou il faut en changer ? Quid des secondaires ? Vous comptez en vendre de plusieurs tailles ? Vous pensez vendre une valisette pour le stockage des différents miroirs ? il y a 3 modules primaires et secondaires interchangeable de diamètre 150-200 et 250mm Concernant les optiques (primaire/secondaire), nous proposons un catalogue de mirois (qui va s'etoffer) : l'utilisateur choisit le grade/fabriquant qu'il souhaite. Oui, le Sevunscope sera fourni (dans le prix) avec jupe d'occultation, bagagerie dédié, porte oculaire, oculaire, chercheur et laser de colimation. j'ajoute aussi une photo des modules plus bas. Ne pas considérer l'aspect aluminuim brut comme la finition par défaut, c'est ici un démonstrateur où nous souhaitons montrer l'ingénierie. Idem, pas de pièces d'acastillage sur ce modèle mais il y a ura des éléments d'habillage sur la version définitive évidement.

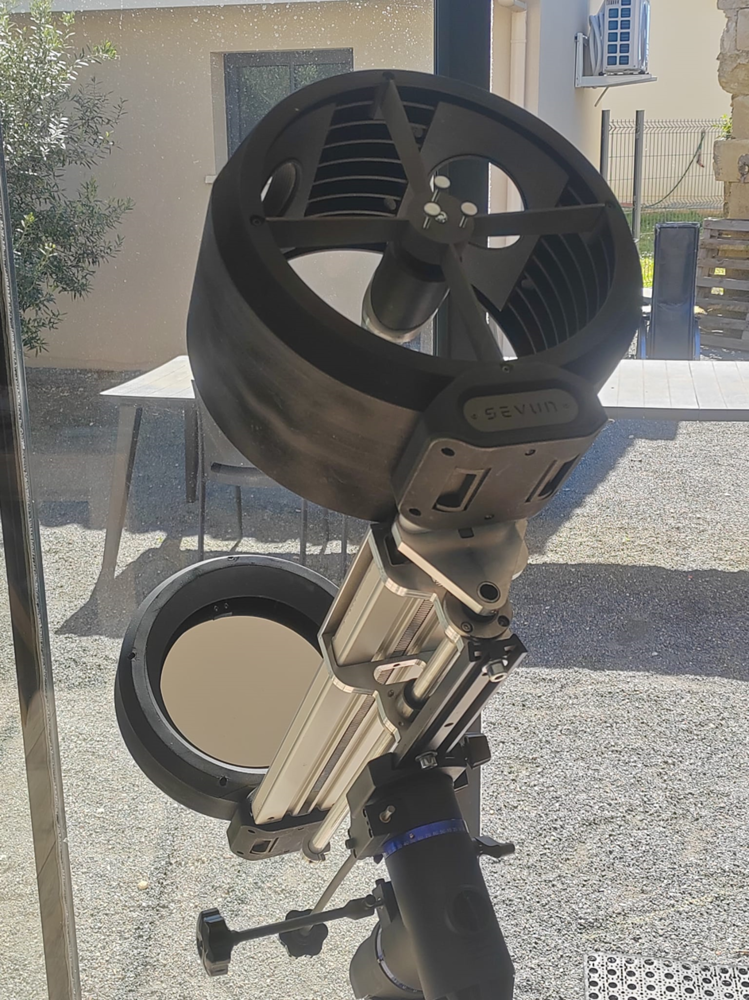

Bonjour à tous, Je souhaitais vous tenir informé des développements de Sevun et en particulier du plan télescopique. Evidement, c’est une pièce critique de notre développement et les prototypes que nous avions produits jusqu’alors avaient suscités des questions, des craintes, des opinions quant à la flexion, alors même que nous avions informé ne pas être sur la conception et matériaux définitifs. C’est chose presque faite puisque nous avons développé un démonstrateur fiable de ce plan télescopique. C’est aussi ce qui motive la mise à jour de ce post, c’est de vous montrer les travaux et les tests menés. Phase de dessin Nous avons itéré autour d’un ensemble télescopique, de forme triangulaire (le principe de la grue), avec des chariots à billes, l’ensemble en aluminium. De façon globale, cela ressemble à ça : On retrouve de part et d’autre les ancrages de modules primaires et secondaires. Le plan télescopique se compose d’un rail fixe en aluminium de 60cm qui est maintenu à l’intérieur d’une structure triangulaire centrale. Dans cette structure on trouve : · À sa base la queue d’aronde (ici Vixen mais compatible Losmandy évidement). · Une molette de mise au point, connecté à une crémaillère, qui permet de faire la mise au point de la longueur focale. Le secondaire est évidement équipé d’un porte-oculaire cependant le gros de la mise au point sera possible sur le plan télescopique. · Plus haut, au sein de la structure, sont fixés 4 chariots à billes permettant de faire coulisser deux rails guides linéaires, longueur 50cm. La pièce se compose ensuite des deux rails guide linéaire, montés sur des profilés aluminum pour garantir la rigidité. Les deux rails guides linéaires sont joints au bout dans une plaque d’aluminium trianglaire qui permet aussi l’ancrage du module secondaire. Enfin, on trouve à la base des plaques triangulaires de structures, un tube, lui aussi en aluminium, qui coulisse dans des paliers linéaires à billes comme celui de la photo ci-dessous. Enfin, nous avons ajouté sur le tube, deux butées réglables qui permettent, une fois la longueur focale réglée la première fois, de retrouver la longueur lors des installations ultérieurs. Phase d’usinage Nous nous sommes rapprochés d’Antoine Cailleau d’Astromecca (https://astromecca.fr/) pour nous aider à produire le prototype. Astromecca a utilisé l’usinage CNC pour produire les pièces de structures (les plaques triangulaires en aluminium) Avant d’en faire l’assemblage Tests et mesures Nous avons fait un test dans une situation critique, qui dépasse l’utilisation normale d’un télescope, pour mesurer des valeurs extrêmes. Ainsi, nous avons complétement déployé le plan télescopique (1100mm), à l’horizontale, avec une charge de 4Kg à l’extrémité, et avons mesuré une flexion de 1,2mm. Le test a été réalisé avec un palpeur. Plusieurs mesures ont été réalisées avec la même valeur en sortie. C’est aussi une valeur qui va continuer d’évoluer à la baisse (comme elle a déjà progressée) car nous avons encore de la marge de progression sur l’ingénierie. Surement la flèche sera-t-elle inférieur à 0,2mm in fine dans ce scénario extrême mais nous le mesurerons le moment voulu et rendrons compte, comme je le fais aujourd’hui, du résultat. Enfin, les tests que nous avons continué de mener dans un environnement normal d’utilisation indique des valeurs inférieures au millimètre. Présentation publique à ABERA (Association Bèglaise d'Etudes et de Recherches en Astronomie) qui est un club girondin situé sur la commune de Bègles. Vendredi 12 avril dernier nous avons montré pour la première fois cette nouvelle version du plan télescopique. Il n’y a pas eu de test d’observation (mais ça va arriver, lisez jusqu’au bout) cependant les personnes présentes ont pu apprécier l’avancement du projet. Deux dernières choses avant de clôturer ce post : Combien ça pèse ? 3Kg Possible de le voir, le tester ? Je serais au RAP le vendredi 10 et samedi 11 mai pour un test en grandeur nature avec un 200 f :4 ou f :5 Merci de votre attention et au plaisir de répondre à vos questions si vous en avez. Paul
