Nom ou désignation fiche d'alimentation PC type 'Molex' mais carrée

[xs_man]

Ne sachant pas trop où poster cette demande, je l'ai placée ici.



J'ai besoin de connaitre le nom du type de fiche de forme carrée, à 4 connecteurs, que l'on trouve en sortie du bloc alimentation d'un PC (de mon PC du moins...). Il ressemble à une fiche 'Molex' mais de forme carrée et non rectangulaire.



Le but est de trouver un adaptateur de cette fiche carrée vers une fiche rectangulaire 'Molex' classique pour alimenter une carte PCI E avec 2 ports USB 3.0

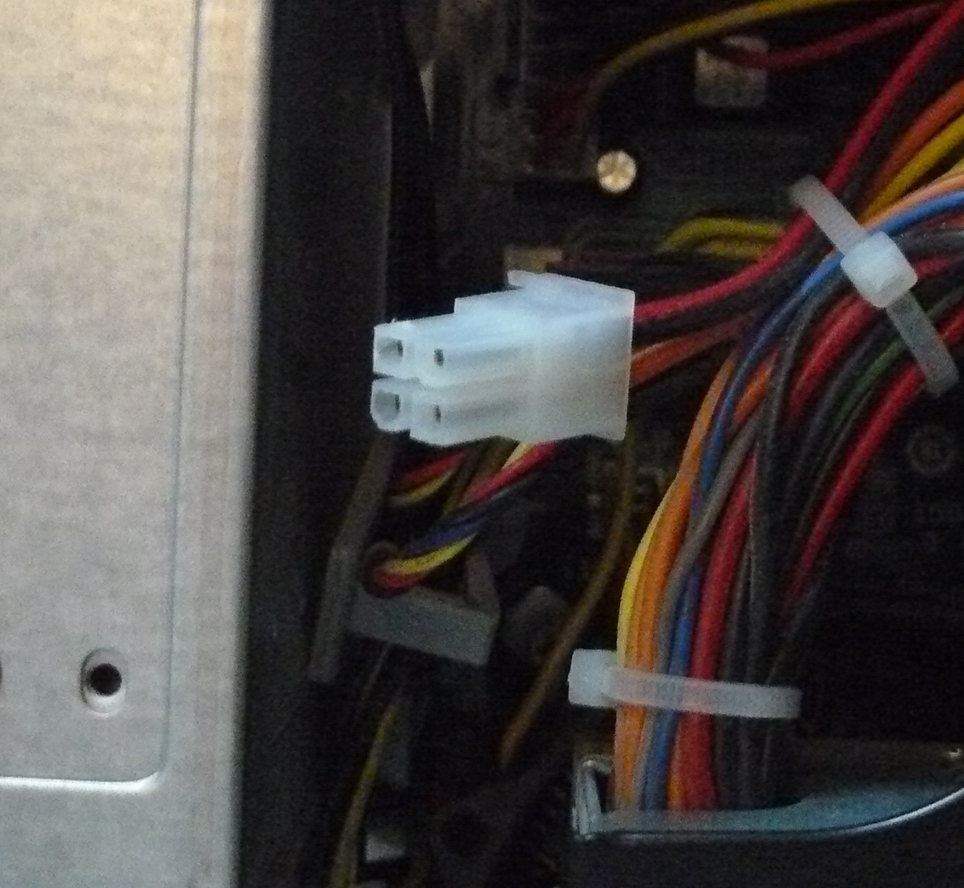

Je vais essayer de faire une photo :





Merci d'avance.



Albéric

Modifié 14 décembre 2012 par xs_man

[Newbie Mais]

C'est le câble alim ATX 12V P4 si je ne me trompe





Par contre, dans la Molex classique il y a un 5V et pas dans cette prise carrée



Pierre

[OrionRider]

C'est aussi une Molex, type 'P4': http://www.materiel.net/cable-d-alimentation/adaptateur-molex-vers-p4-40523.html

Modifié 14 décembre 2012 par OrionRider

[Newbie Mais]

Molex est devenu comme Frigidaire, une marque qui désigne un concept



XS veut transformer la P4 en Molex IDE



Pierre

[xs_man]

Merci pour les infos.



J'ai besoin d'alimenter une carte de ce type (en plus de l'alim. PCI E, insuffisante) :



http://www.amazon.fr/gp/product/B004DZPQRK/ref=ox_sc_act_title_2?ie=UTF8&smid=A1X6FK5RDHNB96



Et mon PC minimaliste ne dispose que de cette fameuse prise carrée (fils rouge, orange, noir et jaune)

plus 2 prises d'alim. Sata (les plates avec fil rouge, fil jaune et 2 fils noirs). Problème ces 2 prises SATA

sont déjà utilisées pour le disque dur et le lecteur/graveur de DVD et donc la seule solution serait d'en

dédoubler un ?



Que me conseillez-vous ?





Albéric

Modifié 14 décembre 2012 par xs_man

[Ratatouille]

Perso, je me repiquerais sur une des prises d'alim déjà existante avec un domino ou une soudure.

Il te faut juste une fiche molex avec ses câbles. On en trouve plein les déchèteries.

[OrionRider]

mon PC minimaliste ne dispose que de cette fameuse prise carrée (fils rouge, orange, noir et jaune)



Pour info, le code de couleurs ATX:



Noir: GND

Jaune: +12v

Rouge: +5v

Orange: +3.3v



Pour te faire une alim pour la monture: http://www.jivaro-models.org/alim_12v/page_alim_12v.htm

Il faut juste ajouter une self et un condensateur (±30v 470µf) près de la prise qui va dans la monture.

Perso, j'ai connecté l'alim 12V directement sur les cosses de mon booster 12v, qui sert alors de tampon et se recharge par la même occasion.

Modifié 15 décembre 2012 par OrionRider

[xs_man]

Encore merci,



J'ai trouvé de quoi solutionner le problème avec ça :



http://www.amazon.fr/Dexlan-Cable-alimentation-SATA-Molex/dp/B0026VSEBS



http://www.amazon.fr/AKASA-AK-CBPW03-15-ADAPTATEUR-ALIMENTATION-CONNECTEUR/dp/B003VYB768



Albéric
