Courbe auto guidage, qu'en pensez-vous ?

[F83eric]

Bonjour à tous,



J'essaie d'améliorer ma pratique d'autoguidate, pourriez-vous me dire ce que vous pensez de cette courbe.



Ma confique AZEQ6, un newton 200/800 + Lunette 60/225 + ASI120mm + Canon 7d + Correcteur GPU + cable : bref ma config pour imager.



Échantillonnage autoguidage 3.43"

Echantillonnage imageur : 1.11"

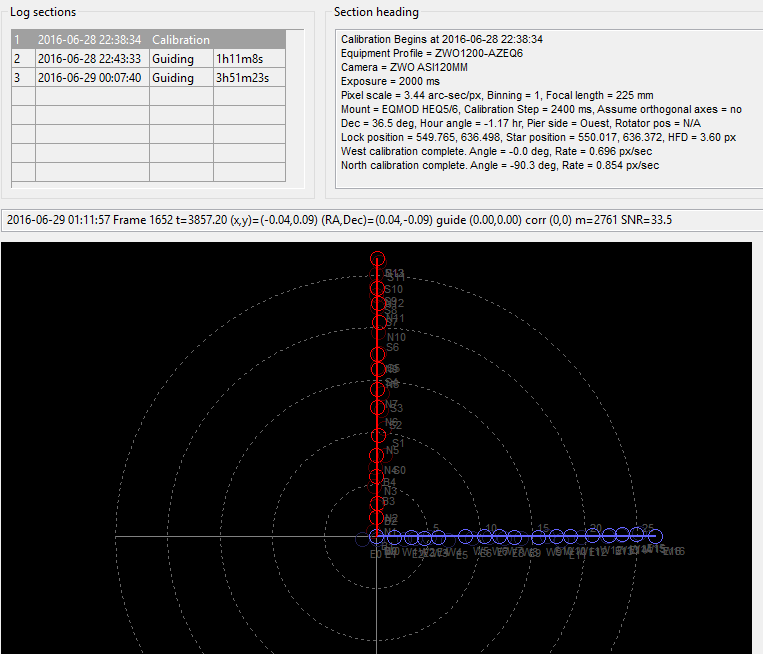

Qualibration :

Mon test est sur une session d'environ 4h00

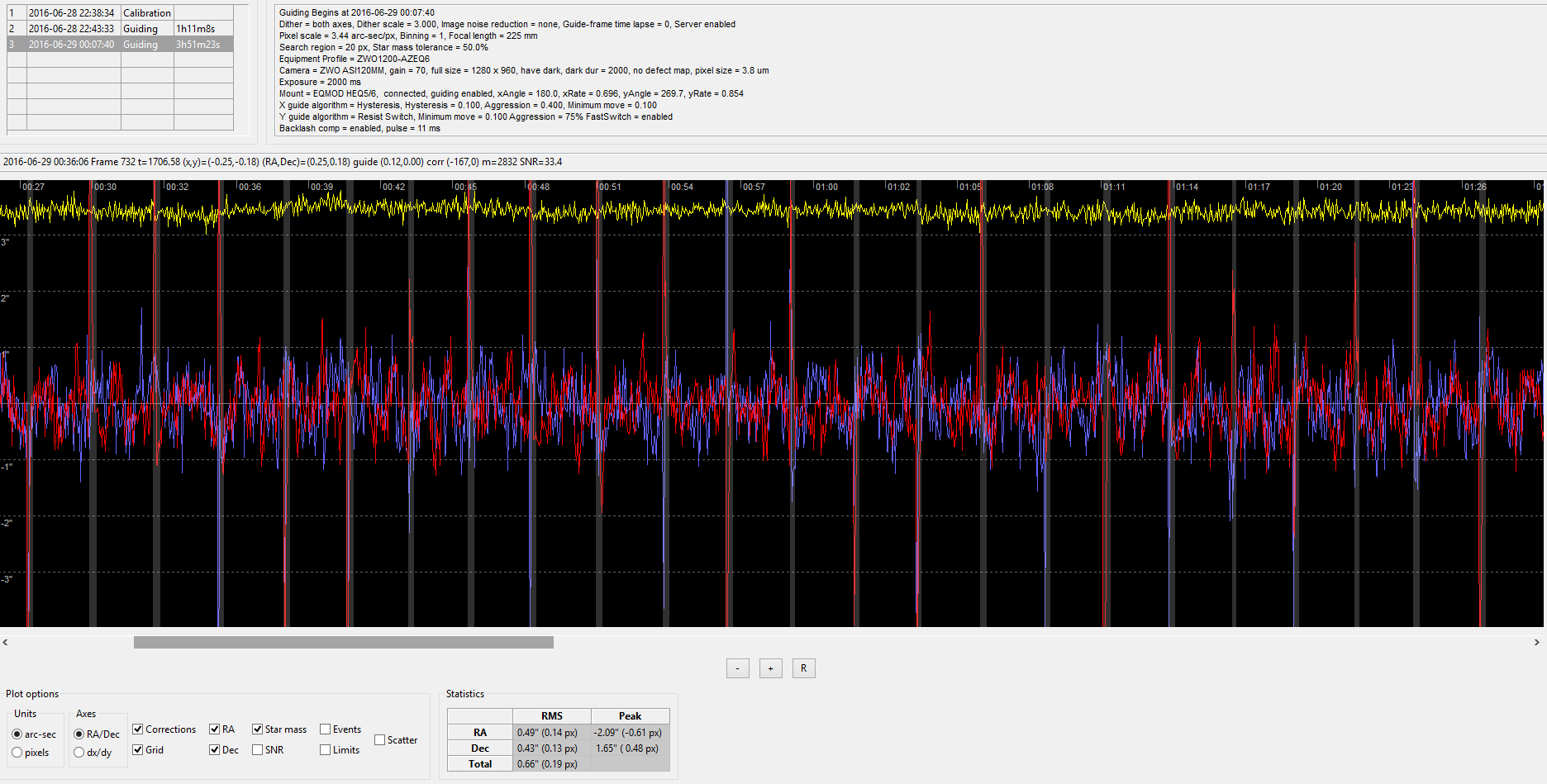

Courbe sur une heure avec détail en bas

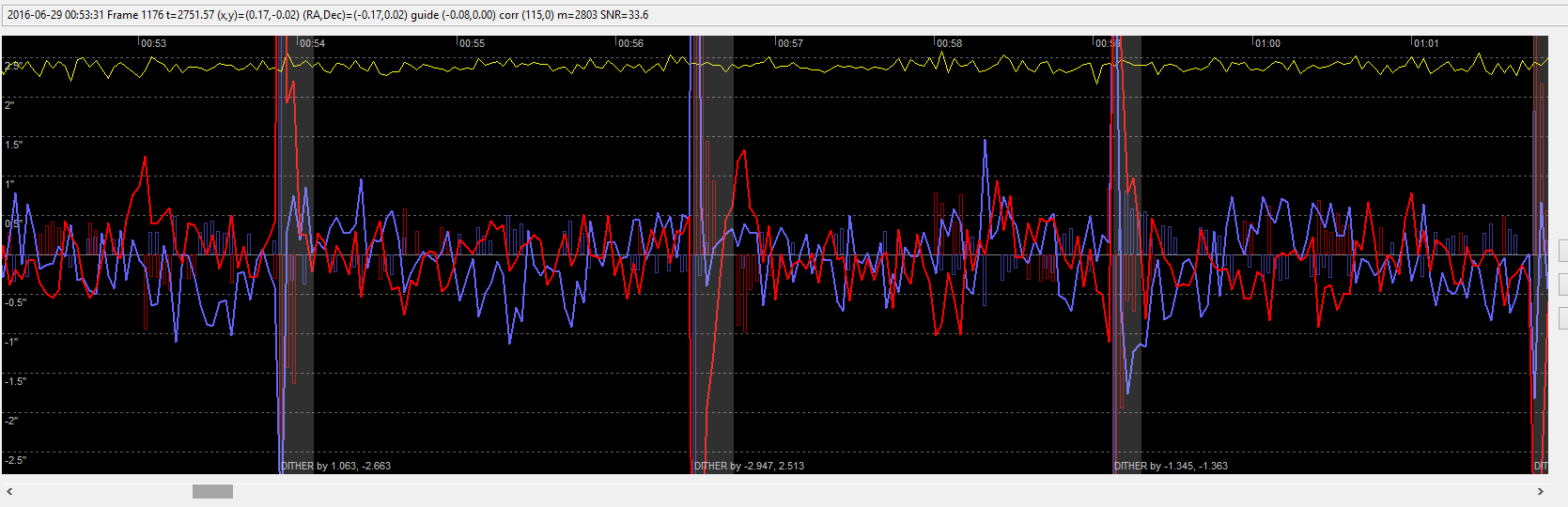

Zoom 1 sur une portion

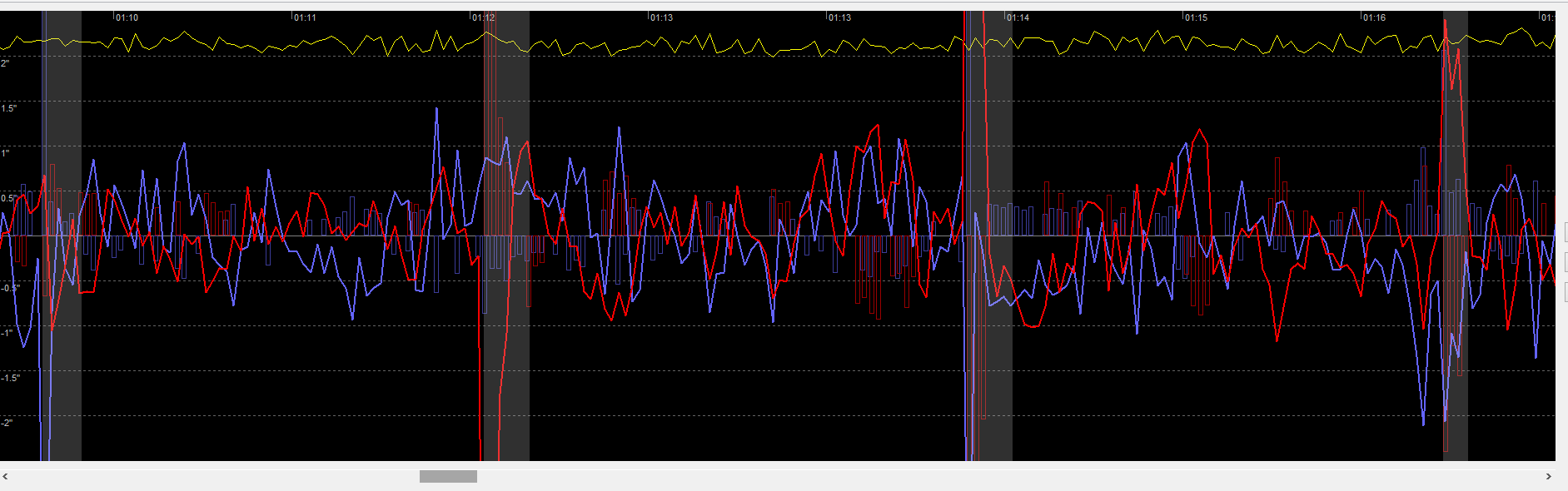

Zoom 2 sur portion







Comme vous pouvez le voir, je n'arrive pas à rester dans la zone de 0.5" j'ai systématiquement quelques piques au-dessus de 1".



Je n'arrive pas à guider que d'un côté en dec, j'ai bien essayé de mettre un déséquilibre sur l'avant mais sans résultat.

Mauvaise mise en station ? Celle-ci m'a semblé correcte.



Suis-je trop exigeant ?

J'ai des difficultés à faire des poses impeccable au delà de 3 minutes.

Et je m'interroge si c'est un problème qui provient de mon autoguidage ?

Avec ce type de courbe qu'en pensez-vous ?





Merci

Eric

[tipitipi]

cet courbe est tout a fait convenable.

Si tu ne fait pas de pose de + de trois minutes, c'est que tu as de la flexion entre ta lunette de guidage et ton tube principal..

verifier le porte oculaire des deux scopes, la fixation, les cables..etc, etc...

[Mykeul]

Théoriquement en fonction de tes échantillonnages 1 pixel de déplacement sur ton guideur représente environ 3 pixels sur l'imageur ce qui peut déjà poser quelques problèmes meme si phd sait le gérer.



Tu poses aussi sur 2 s, essaye des temps plus long. L'assistant peut t'aider aussi pour le parametrage des minmove

Modifié 30 juin 2016 par Mykeul

[Mykeul]

Qu'est ce que ça donne sans dithering?

[Churros]

Attention juste à garder la DEC en correction dans un seul sens Nord ou Sud

Là elle oscille gentiment mais ça peut partir en cacahuètes.

En gros tu désactives la correction et tu regardes la tendance de la dérive de la DEC.

Soit ça monte, soit ça descend. (Si tu as pole Master ou toute autre assistance tu as de fortes chances que ça ne bouge pas )

Ensuite tu places ta correction à Nord ou Sud selon si ça monte ou descend.

En baissant l agressivité tu va forcer la monture à ne corriger que dans un seul sens et éviter les oscillations. Tes histogrammes de DEC ne seront que d'un seul côté de la courbe.

[olivdeso]

l'Agressivité en AD me parait trop faible pour corriger l'EP correctement : on voit de nombreuses corrections successive sans atteindre le but. Il faut que tu reste vers 0.7 d'agressivité, voir plus en cas de faible turbu.





En DEC, il faut que tu augmente nettement le minmo. Là tu guide des deux cotés de l'axe de façon symétrique en DEC. C'est pas bon. (par contre en AD c'est ce qu'il faut faire).



Augmente beaucoup le MinMo en DEC et diminue l'agressivité de manière à ce que la courbe DEC reste d'un coté de l'axe. Il faut aussi baisser la vitesse à x0.3 en DEC sinon avec la pulse mini de 20ms tu n'arrivera pas à baisser suffisament les corrections et ça repassera de l'autre coté de l'axe.



En résumé:



AD:

min mov = 1/3 à 1/2 pixel de la camera principale

agressivité 0.7 environ (plus si faible turbu, moins si forte turbu)

vitesse x0.5 avec EQmod et win 7



DEC :

min mov >1 pixel du capteur principal

agressivité 0.15 environ (dépend de la mise en station, plus si besoin)

vitesse x0.3 avec EQmod et win 7





ceci dit, ta calibration est parfite et le guidage déjà pas mal du tout.

Aussi on ne peut pas dire quel est l'impact de la turbulence ici. Probablement pas négligeable.

Modifié 30 juin 2016 par olivdeso

[F83eric]

@tipitipi : Tout est bien attaché, j'ai du mal à savoir d'ou la flexion pourrait venir si s'en est une.



Connaissez vous une méthode pour déterminer si on a un problème de flexion ?

J'image quasiment toujours avec l'appareil // au tube et mes étoiles sont toujours étirée à 45° vers la droite...





@Mykeul : Idem sans didthering



@Churros : oui ça m'agace cette histoire de côté, je vais à nouveau essayer.

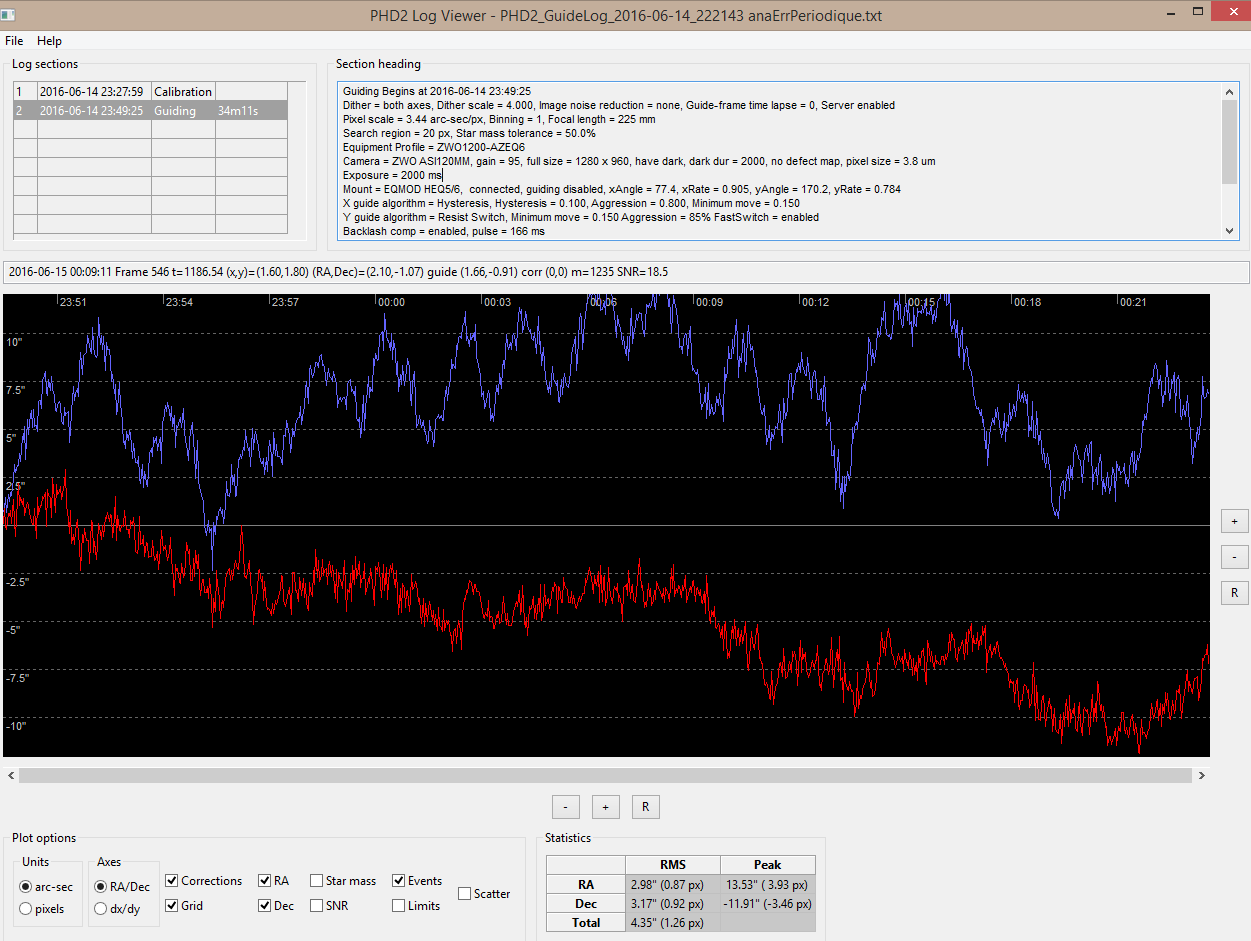

Voici une capture que j'avais fait un autre jour, elle ne correspond pas à la mise en station des captures précédentes (pas de correction)

La courbe dec partait vers le bas par contre bonsoir les oscillations. Entre 0h18 et 00:23 elle passer de -5" à -12.5 pour revenir vers les -6 j'ai du mal à comprendre ce qui va se passer si je ne corrige pas dans les deux sens. Pendant 3 minutes elle part dans un sens et les trois suivantes dans l'autre.

Et la tu me réponds 'ta mise en station est pourrie c'est ça ?)



@olivdeso : Merci pour le résumé je vais comparer , tu as bien écrit 0.15 d'agressivité en dec je n'ai jamais mis aussi faible.



Savez-vous comment il est possible d'estimer la turbulence ?

Modifié 1 juillet 2016 par F83eric

[AstroFilDu76]

Quitte à utiliser phdguiding essai de faire un drift alignement pour parfaire ta mise en station. Ma courbe de guidage s'est nettement améliorer depuis que je pratique comme cela (du reste je guide ensuite avec maximdl).
