Problmes de collimation

[lamontoie]

Bonsoir,



J'ai toujours eu des problèmes de collimation avec mon tube.

Je réalisais cette collimation avec un cheshire, c'était, disons, acceptable.....

Je soupçonnais une mauvaise perpendicularité du porte-oculaire, sans jamais avoir trouvé la solution

pour le vérifier.

Dernièrement j'ai fait l'acquisition d'un laser de collimation.

Cela ne m'a pas réglé mon problème dans un premier temps, mais par contre j'ai remarqué que le point laser décrivait une ellipse assez importante sur le primaire ( double de l'oeillet ) lorsqu'on tournait le laser de collimation dans le PO.

En jouant sur les vis de réglage du porte-oculaire j'ai réussi à ramener à un cercle de la taille de l'oeillet.

Mais impossible de faire mieux.

Après une fin de collimation au cheshire les résultats semblent meilleurs.



Aurais-je réussi à régler la perpendicularité du PO ? La dérive restante est-elle inhérente au laser ou à une perpendicularité du PO qui n'est pas parfaite ?



Finalement l'achat de ce laser ne m'a pas été totalement inutile, d'autant qu'avec un télescope

totalement décollimaté le gain de temps doit être appréciable.

[sixela]

Je soupçonnais une mauvaise perpendicularité du porte-oculaire, sans jamais avoir trouvé la solution

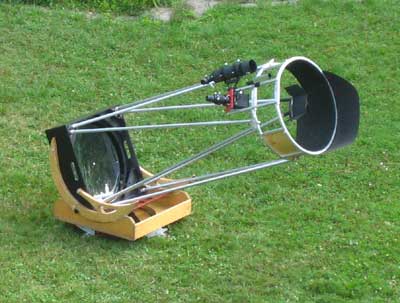

Comme les Dobsons "low-rider" le prouvent, le porte-oculaire ne doit pas être perpendiculaire pour une bonne collimation. Si il ne l'est pas, tu peux toujours centrer le champ pleinement illuminé aussi, mais il sera simplement un peu ovale (comme un secondaire "classique" vu sous un angle qui n'est pas 45° n'est pas entièrement rond). Rien à signaler, donc.



Un exemple:





Cela ne m'a pas réglé mon problème dans un premier temps, mais par contre j'ai remarqué que le point laser décrivait une ellipse assez importante sur le primaire ( double de l'oeillet ) lorsqu'on tournait le laser de collimation dans le PO.

Collimateur laser Chinois mal collimaté...inutile de toucher au PO.



Normalement en enlevant l'autocollant tu devrais trouver deux petites vis de collimation dans le collimateur laser. Mais c'est très énervant à collimater...pour éviter ça on peut acheter un Farpoint ou un Howie Glatter.



Tu a bien fait de terminer le réglage du primaire avec le Cheshire; du moment que le plan focal est à mi-chemin entre l'anneau du Cheshire et la pupille de l'outil, ce réglage permet de centrer le point focal sur l'axe du PO même si il pointe du mauvais coté. Au fait, pour avoir quelque chose de plus précis, il faut combiner le collimateur laser avec une barlow et un écran de lecture (ou s'acheter un TuBLUG). Voir:



https://www.cameraconcepts.com/barlowed%20laser%20collimation.pdf

Modifié 1 novembre 2016 par sixela
