Retour sur la came Hamon de 1953

[jaypeeds]

Bonjour,

Depuis longtemps visiteur passif de ce forum, je suis heureux de pouvoir contribuer aujourd'hui en revenant sur une solution française élégante, celle de André Hamon et de son entraînement équatorial tangent corrigé par came.

De nos jours, les logiciels permettent non seulement de construire géométriquement des formes complexes, mais aussi de les fabriquer grâce à l'impression 3D.

J'a publié ceci sur le portail Thingiverse, et j'espère que cela retiendra votre attention

Ici

J'habite en ville avec une visibilité limitée du Nord, ma mise en station est sommaire. Les réglages utilisés pour la photo : ƒ=350mm 60s @ ƒ/22 125 ISO



Jean-Pierre, nouvel inscrit, mais vieux visiteur





Modifié 15 mai 2019 par jaypeeds
Ajouter les images

[gerard33]

Bonjour

je ne comprend pas trop le fonctionnement, mais j'ai trouvé un pdf

http://www.astrosurf.com/astroptics/files/hamon_1953.pdf

[jaypeeds]

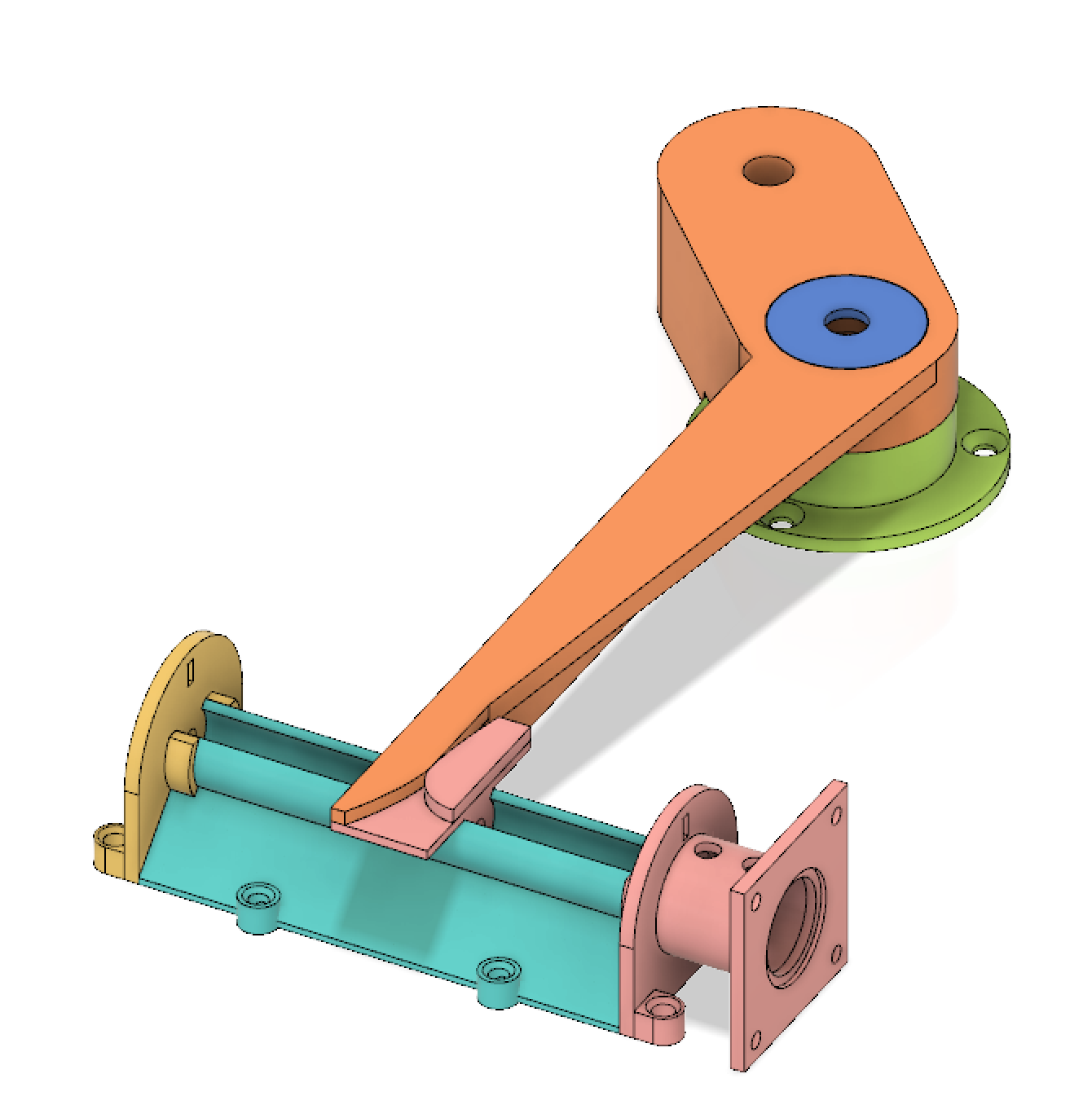

Le profil de la came est une «développante du cercle», le même profil utilisé pour les dents d'engrenage.  C'est ce PDF qui m'a servi de base à la construction du profil de la came, en traduisant les instructions pour là règle et le compas en transformations faites dans le logiciel de CAO ( Autodesk Fusion 360, avec une licence gratuite en tant que «Hobbyist» )



Une traduction en anglais de cet article contenant aussi d'autre photos fournies par A.Hamon a été publiée dans Sky & Telescope de Juin 1978

Modifié 15 mai 2019 par jaypeeds

[JMDSomme]

Salut,

@jaypeeds c'est drôle j'ai déniché hier ton système sur thingiverse et je le retrouve ici aujourd'hui.  🙂

Ce système a l'avantage de la simplicité de réalisation tout en donnant de la rigueur au suivi !

Juste une question:

Qu'est ce qui maintient en contact les deux parties glissantes? Un ressort de rappel je suppose ?

[jaypeeds]

 Je ne revendique pas l'idée du système, seulement sa nouvelle "documentation" sous forme de translations et de rotations dans l'appli de CAO.

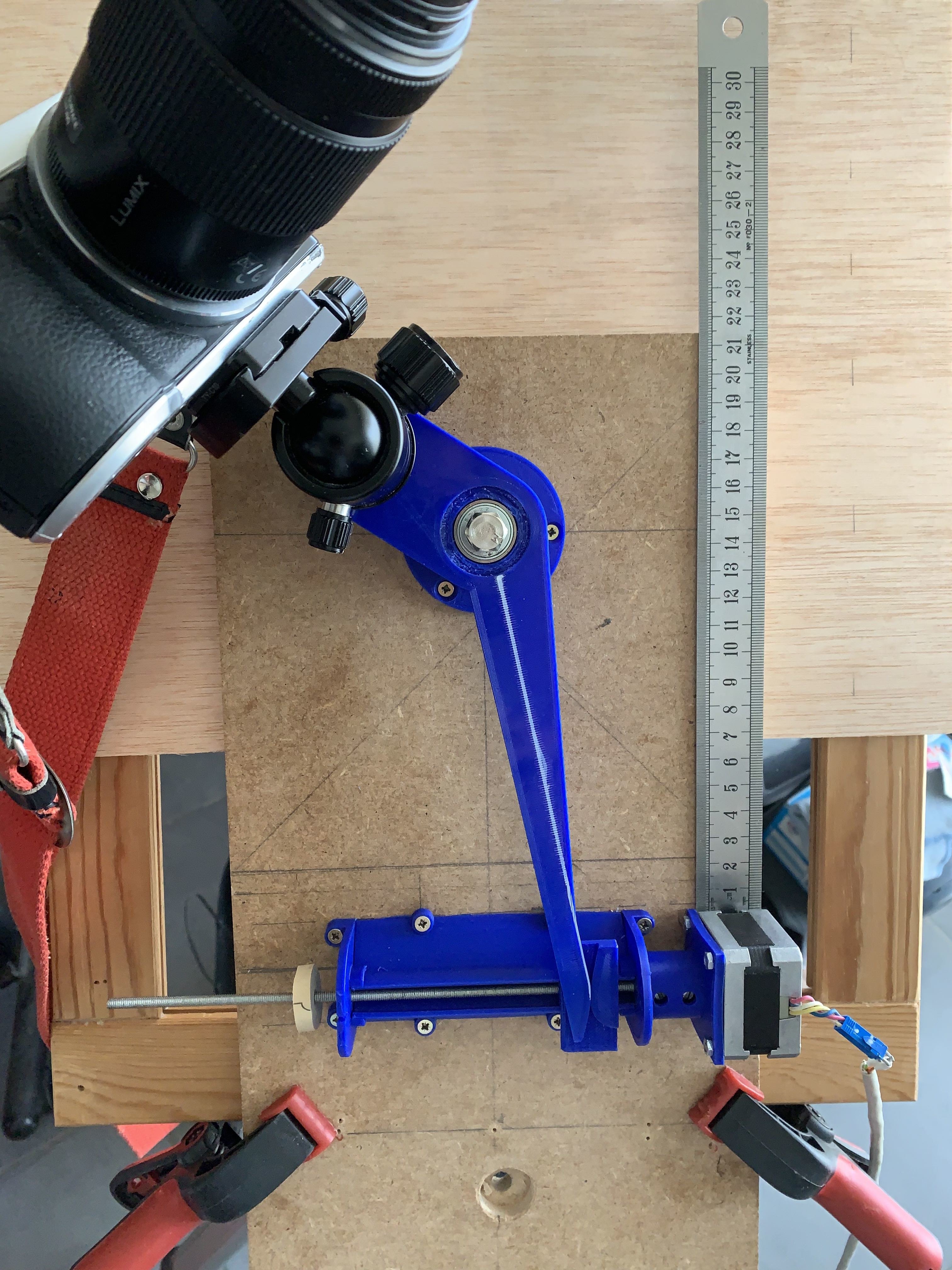

L'article indique un ressort de rappel, j'ai juste utilisé la gravité, d'où l'inclinaison à 45° du support de l'APN.



JP

Modifié 15 mai 2019 par jaypeeds

[JMDSomme]

C'est de l'excellent "déterrage" !

[jaypeeds]

Oui, déterrage n'est pas péjoratif ici, c'est vraiment l'idée de dépoussiérer une bonne idée. Hamon a proposé aussi une variante en forme de fourche, aussi documentée par Astrosurf. A l'occasion, je l'examinerai.

Jean-Pierre

[JMDSomme]

je viens de lire l'article sur la double came, c'est très malin et sans doute plus simple (pas de ressort) mais demande à être très précisément réalisé (pas de jeu et glissement doux).

C'est passionnant et ouvre un champ d'expérimentation pour tout bricoleur un peu curieux.

Le mec utilise un mécanisme de différentiel avec un deuxième moteur rapide pour "rembobiner" le mécanisme en quelques secondes au lieu de .... 4h00 , ça aussi c'est pas con !

On trouve des boites à différentiels dans les pièces détachées de véhicules radio commandés.
