Rehausse d'un dobson 254


Recommended Posts

Bonjour à tous,

Pour mon confort d'observation, j'ai décidé de réhausser mon dobson 254, pour éviter d'être plié en deux ! Il y a toujours l'option de la chaise, pour observer assis c'est vrai... Mais observer debout, c'est cool aussi!



Je vous propose donc ma réalisation, avec les détails de la construction. Je mesure 1m83, j'ai construit un support triangulaire en bois de 45 cm de hauteur à 3 pieds.



1) Le plan :

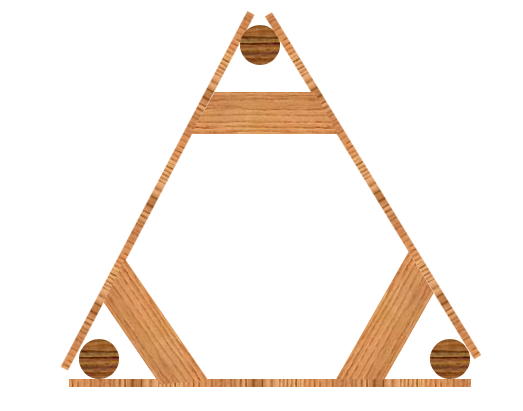

La base mesure 60 cm de coté, les pieds sont hauts de 45 cm.319600424_Capturedecran2020-06-07a10_58_09.png.a22f5582a9b1be63ee915ee67f09c09e.png

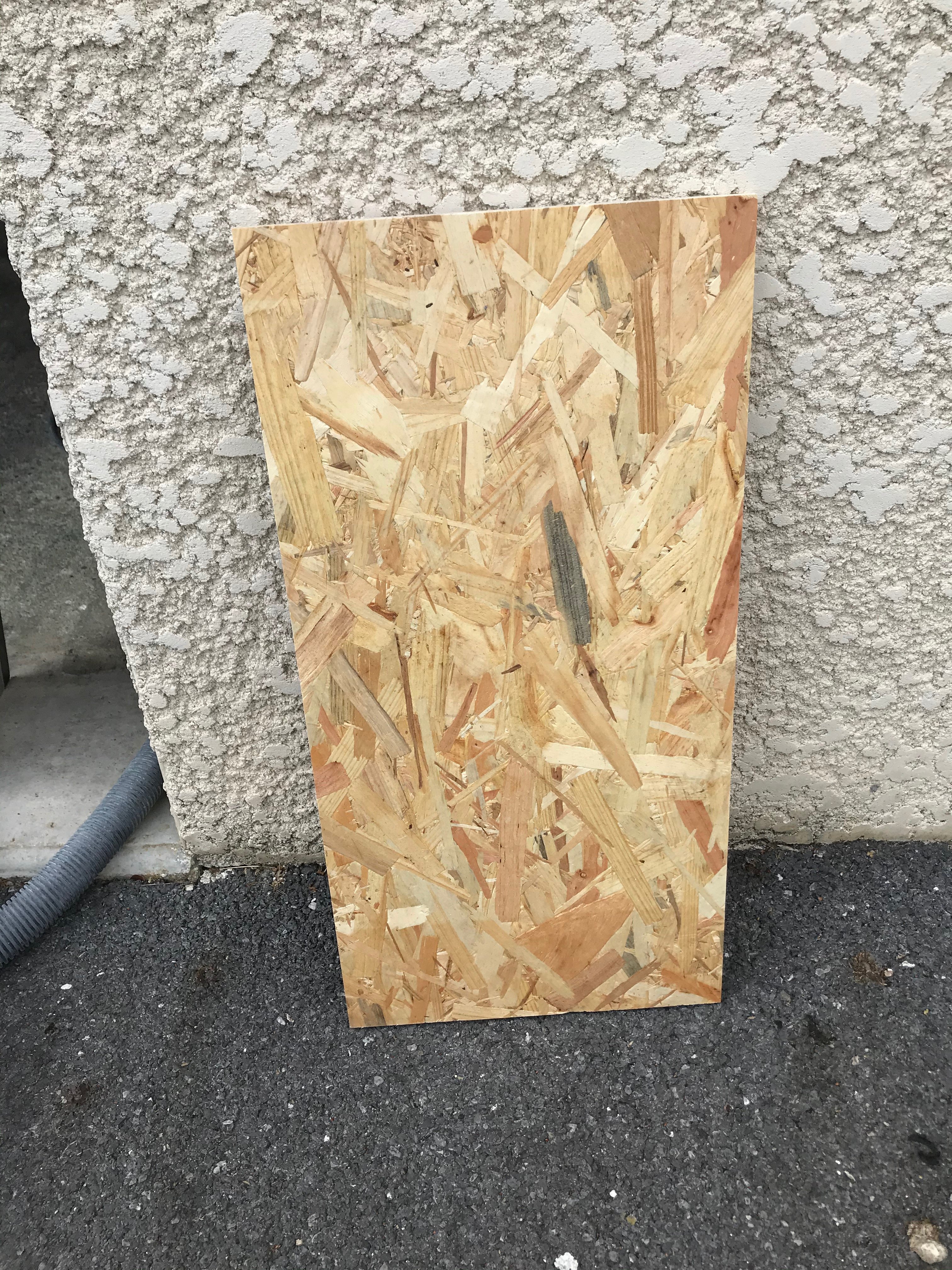

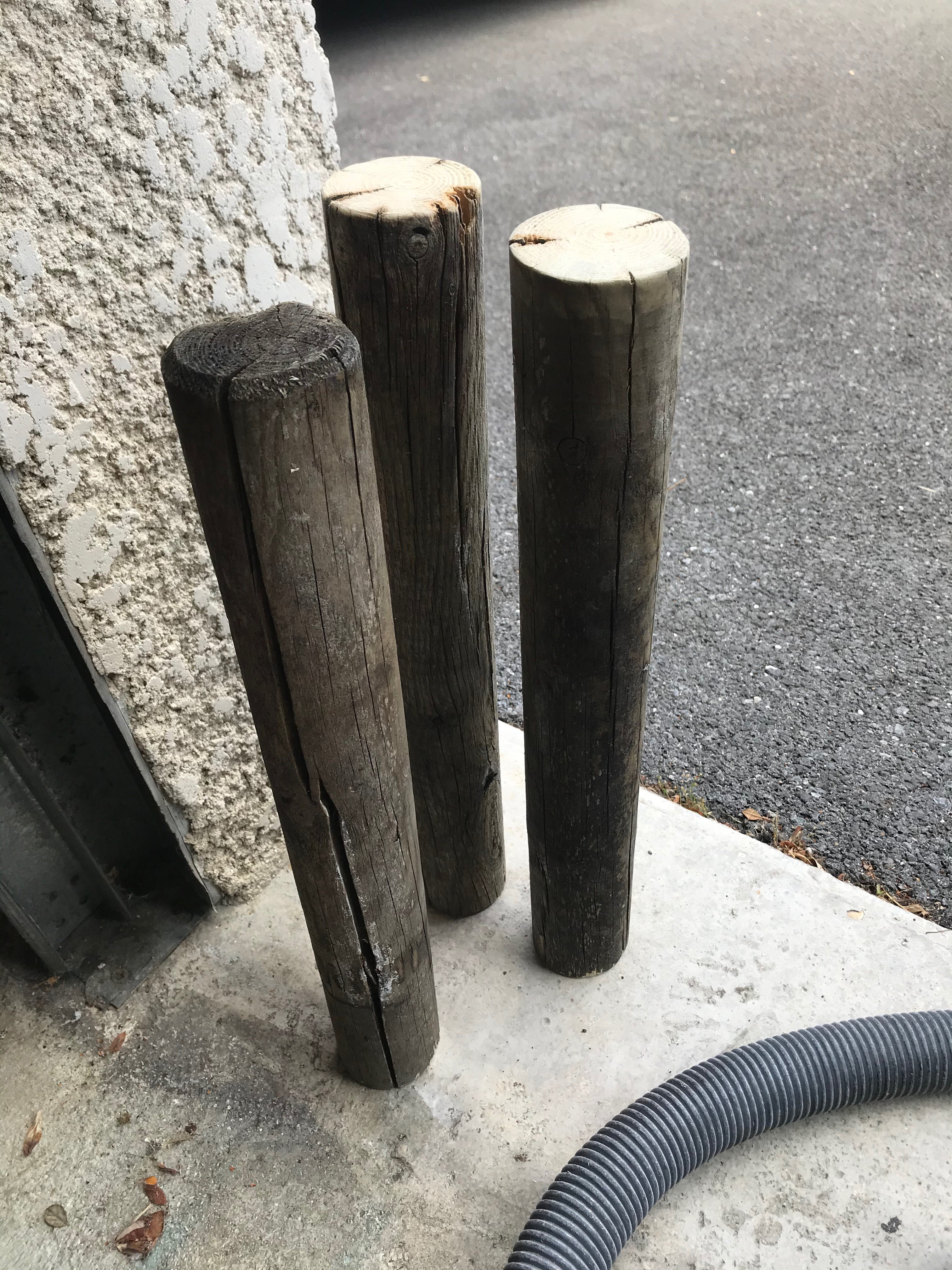

Les dimensions des planches sont de 60 cm x 30 cm x 12 mm. Les dimensions des pieds sont de 6 cm de diamètre et de 45 cm de hauteur.



2) La découpe :

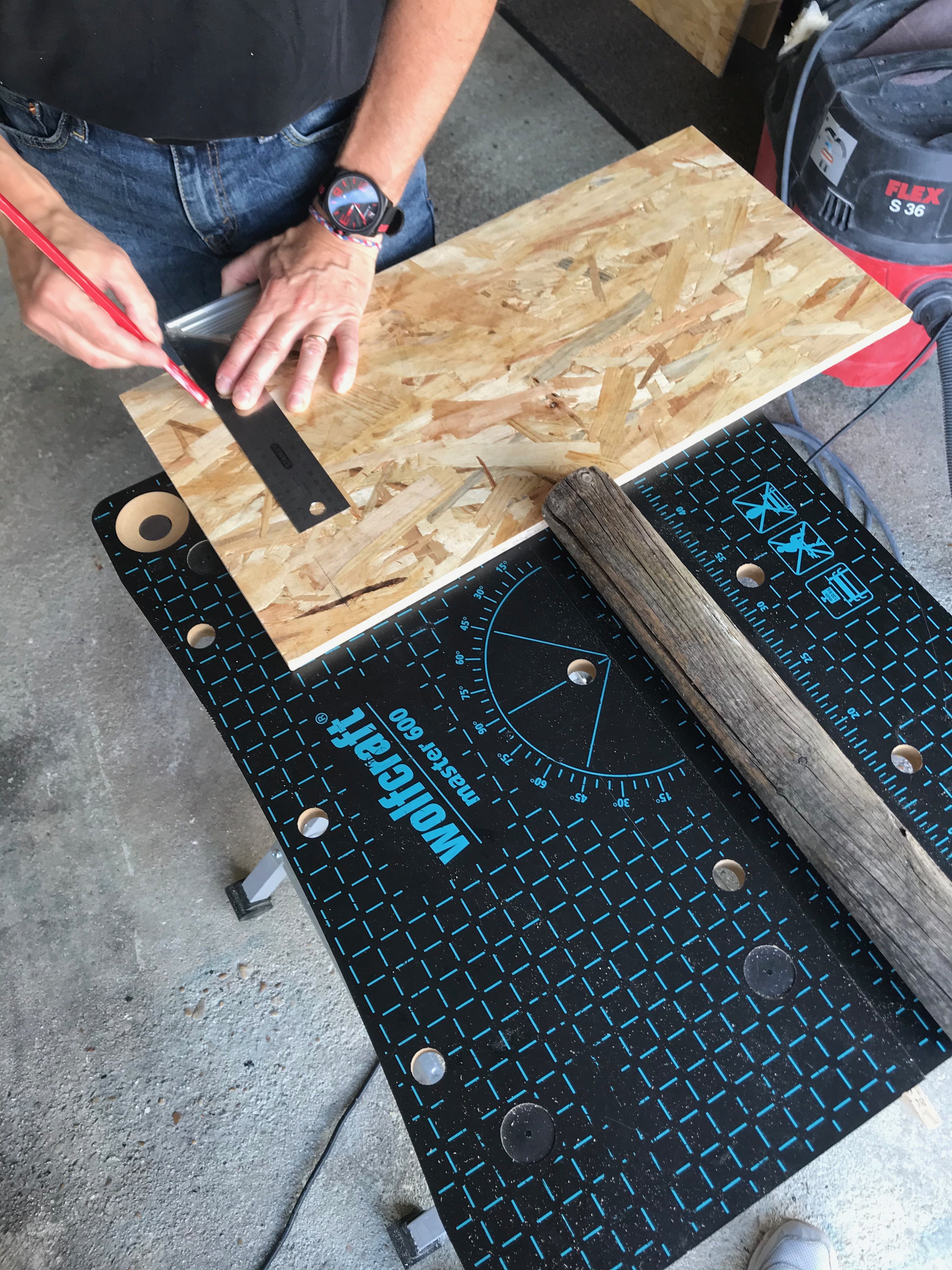

On commence par découper les planches. Pour que la structure soit bien de niveau, il faut être précis... On découpe également les 3 pieds à la même hauteur.









3) Le marquage des vis :

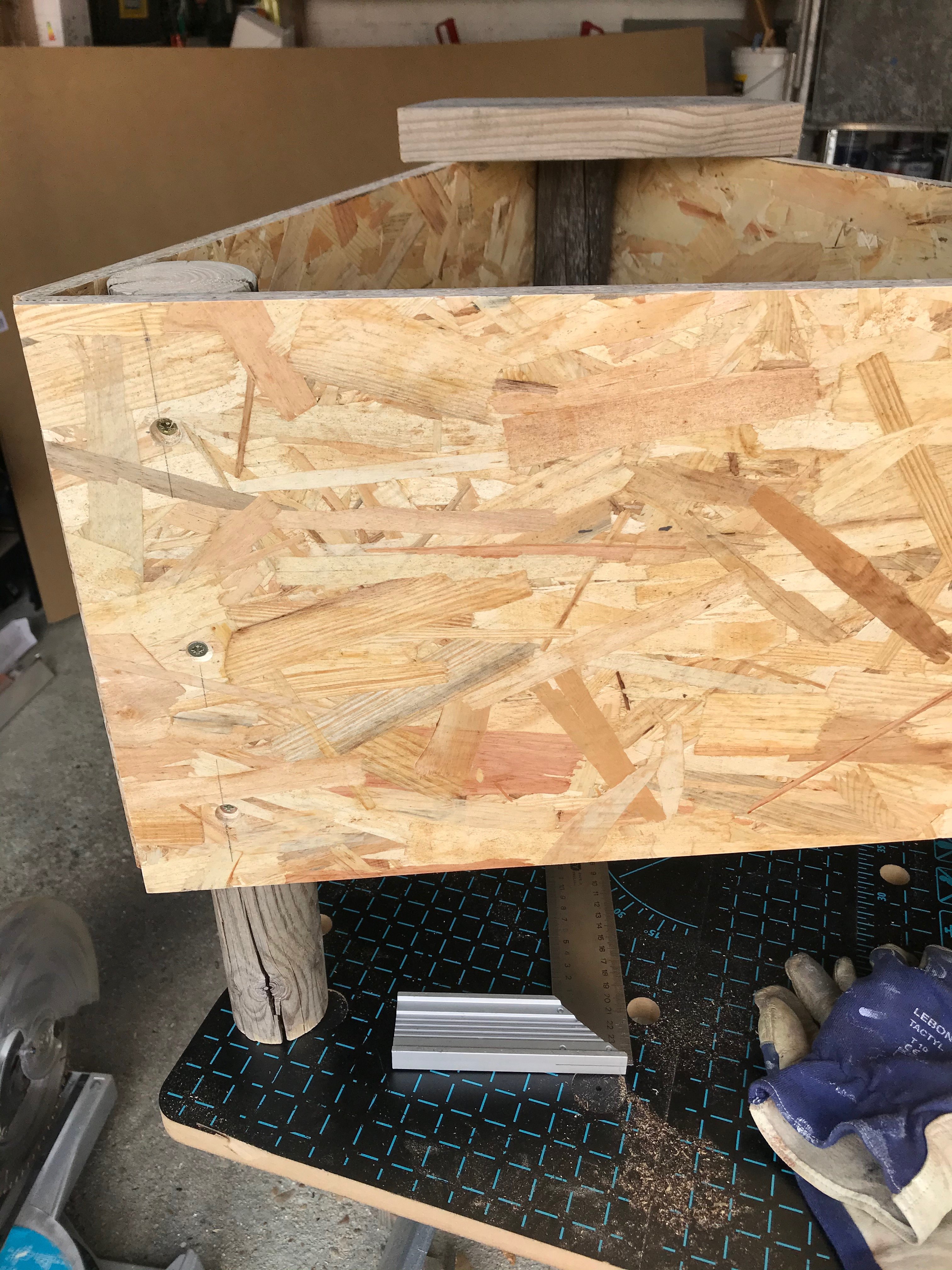

Pour être efficace dans la solidité de la structure, on marque l'endroit où l'on va visser. On assemble donc la structure sans fixation pour prendre les mesures. Le marquage se fait à 5 cm et à 25 cm (5 cm des extrémités de la planche). On prépare le terrain pour la vis avec une fraise, pour que ce soit propre. Une troisième sera ajoutée entre les 2.










4) La fixation :

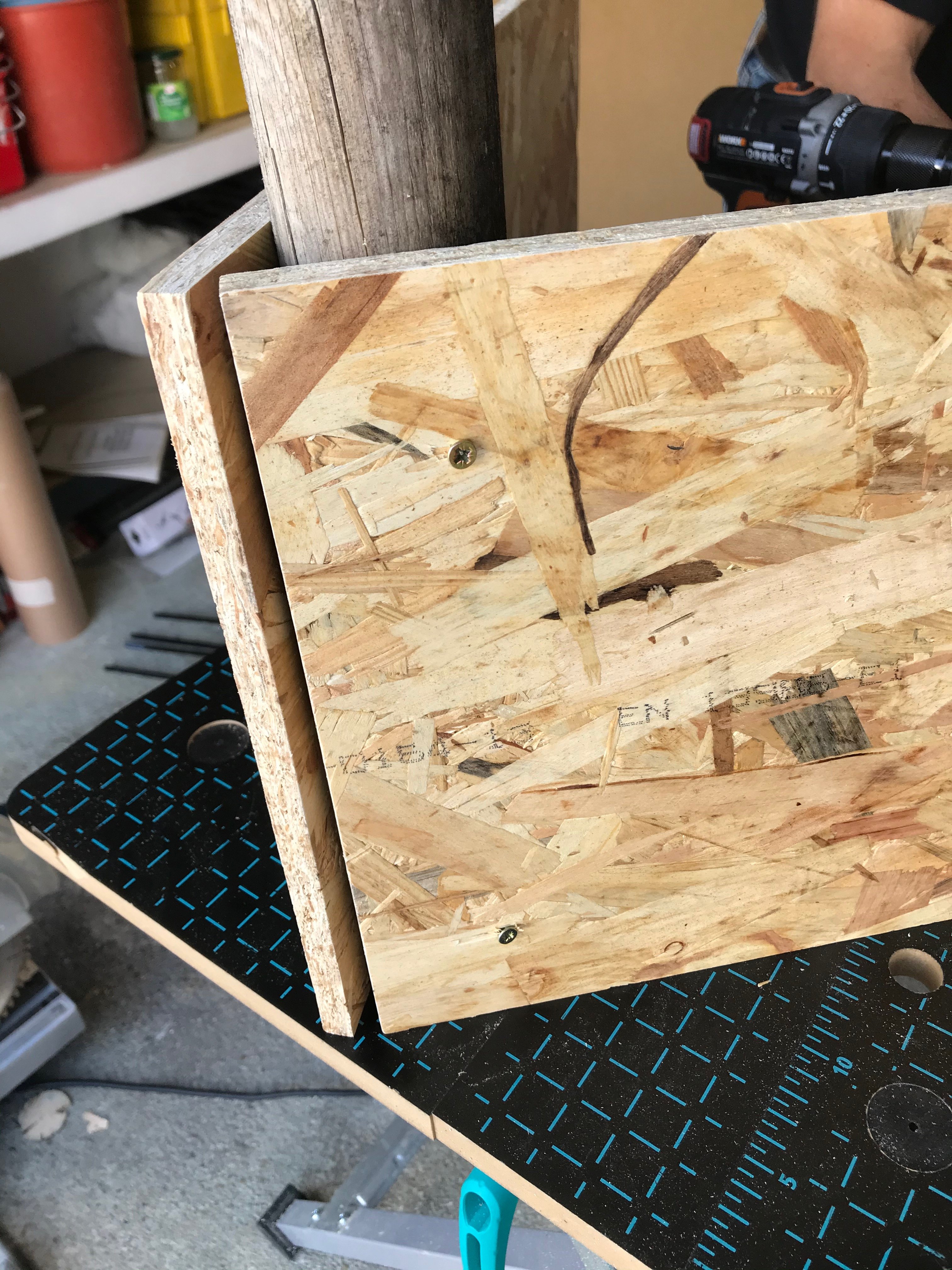

Nous avons tout d'abord vissé le tout pour voir la forme globale en laissant énormément de jeu, au cas où nous devions faire des correctifs. Quand les 3 pieds et les 3 planches étaient bien positionnées, nous avons vissé le tout, à fond.




5) Les renforts :

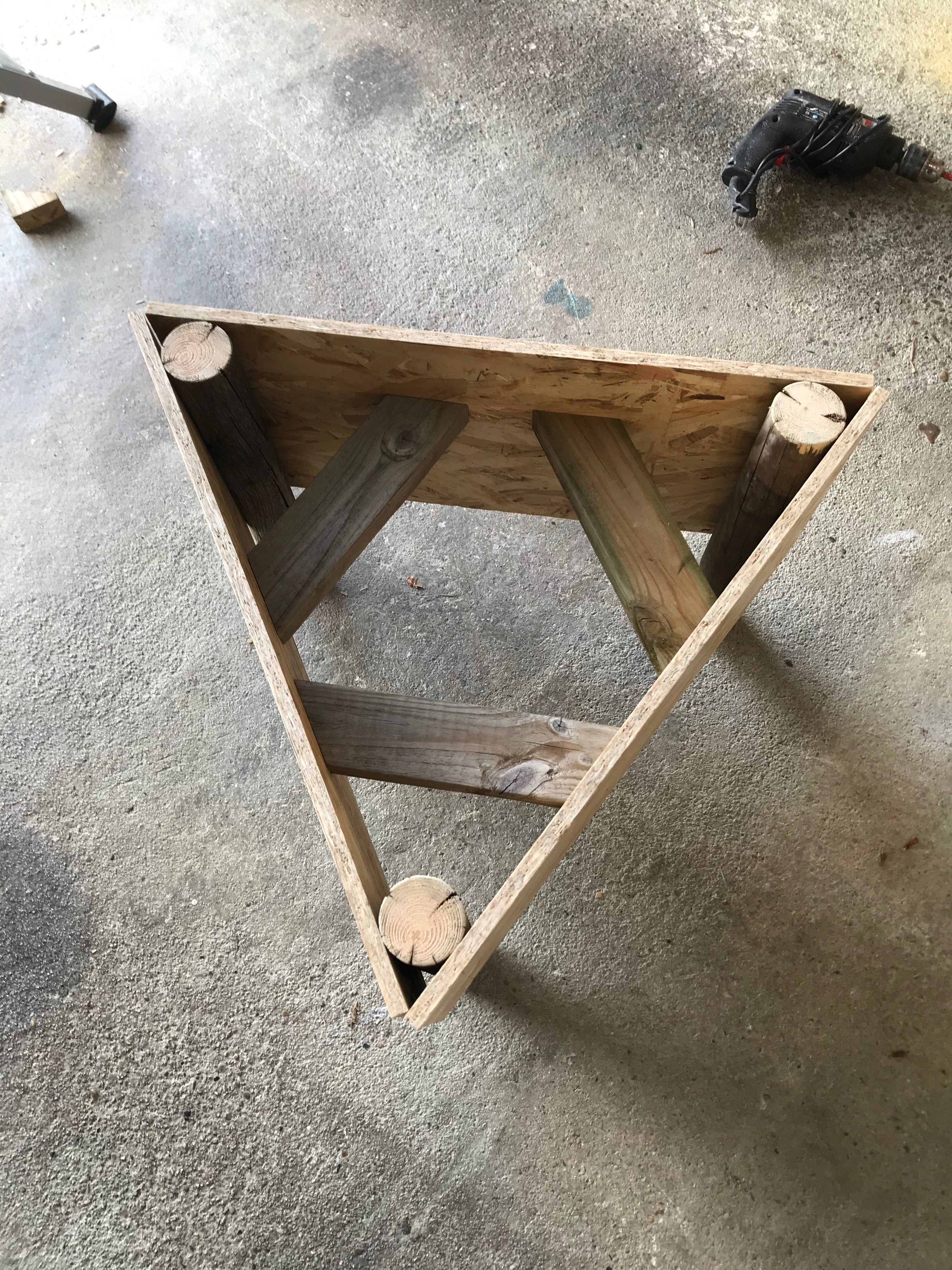

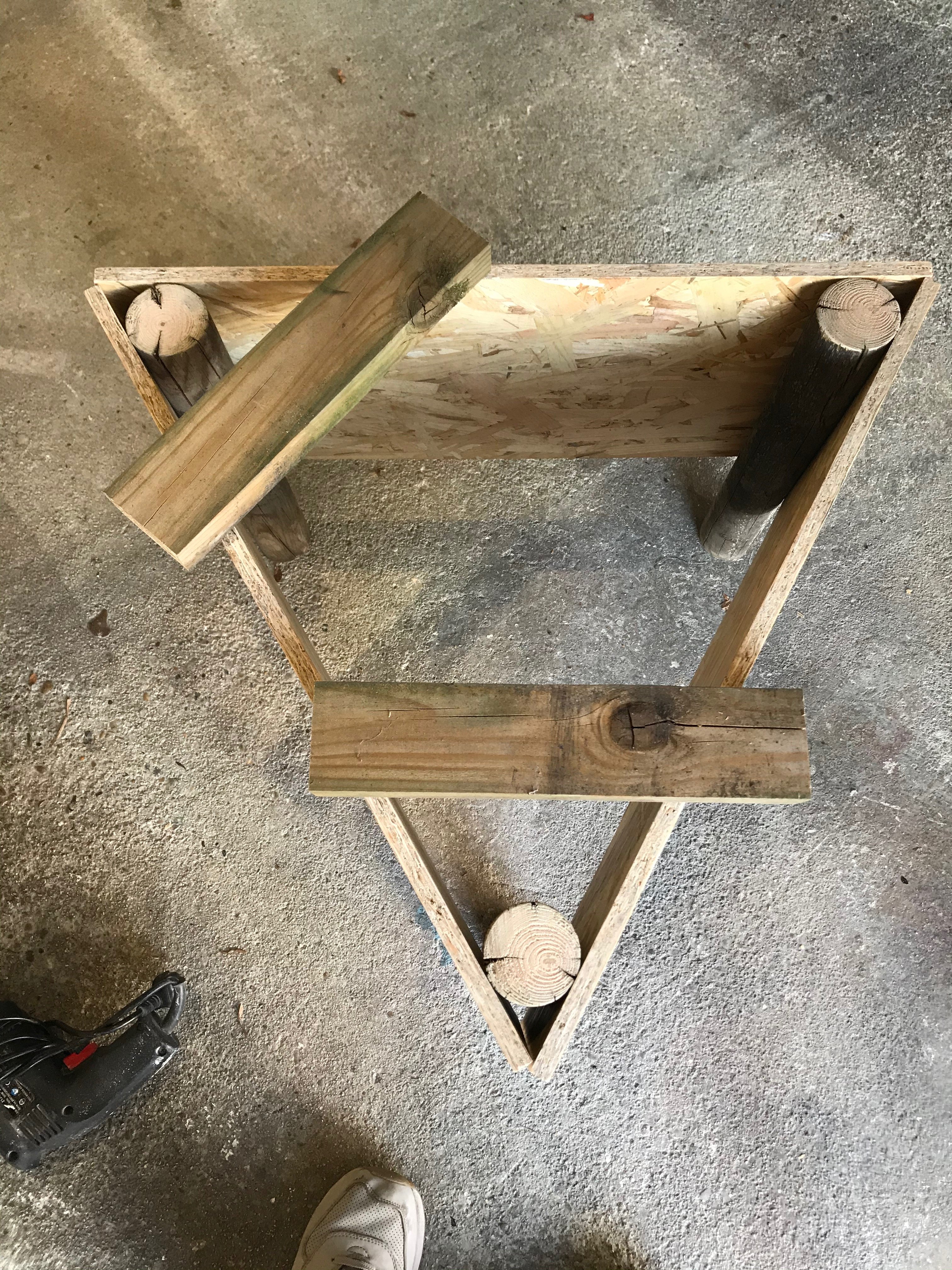

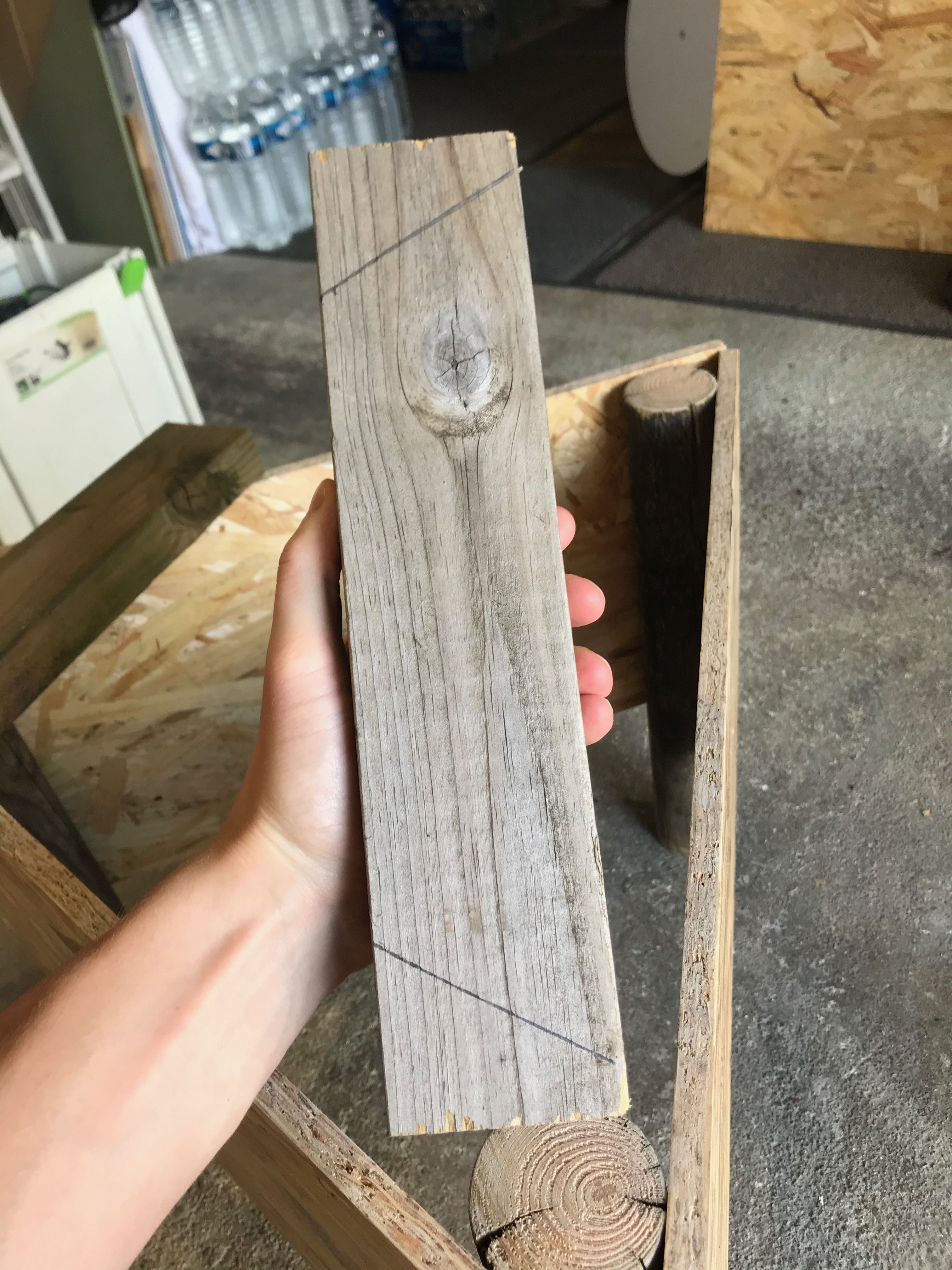

Pour gagner en solidité, nous avons vissé des renforts dans la structure. Nous avons utilisé des planches de terrasse très compactes. Il a fallu d'abord faire les marques de découpe. Rien de plus simple, on pose les planches, on marque les extrémités au crayon à bois.

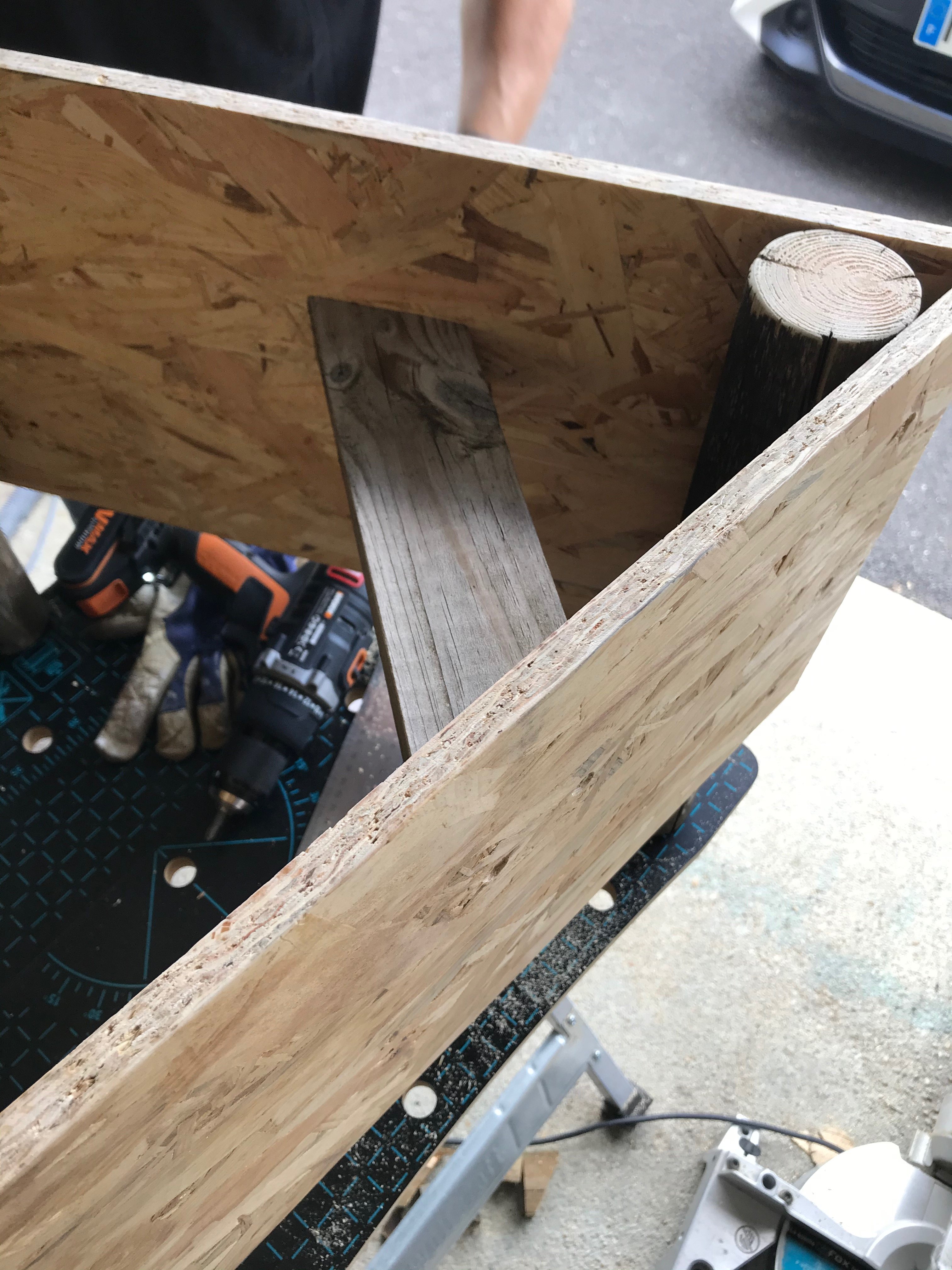

On marque ensuite les planches de la structure pour savoir où visser. Nous avons décidé de les placer sur la partie haute de la structure, à 85 mm du haut de la planche. Deux vis par coté ont été nécessaires pour fixer les renforcements.









A la fin de cette étape, nous avions notre première ébauche de structure. Elle est parfaitement de niveau, et très solide : elle a supporté 140 kilos (nous sommes montés dessus avec mon père), rien n'a bougé !






6) La protection :

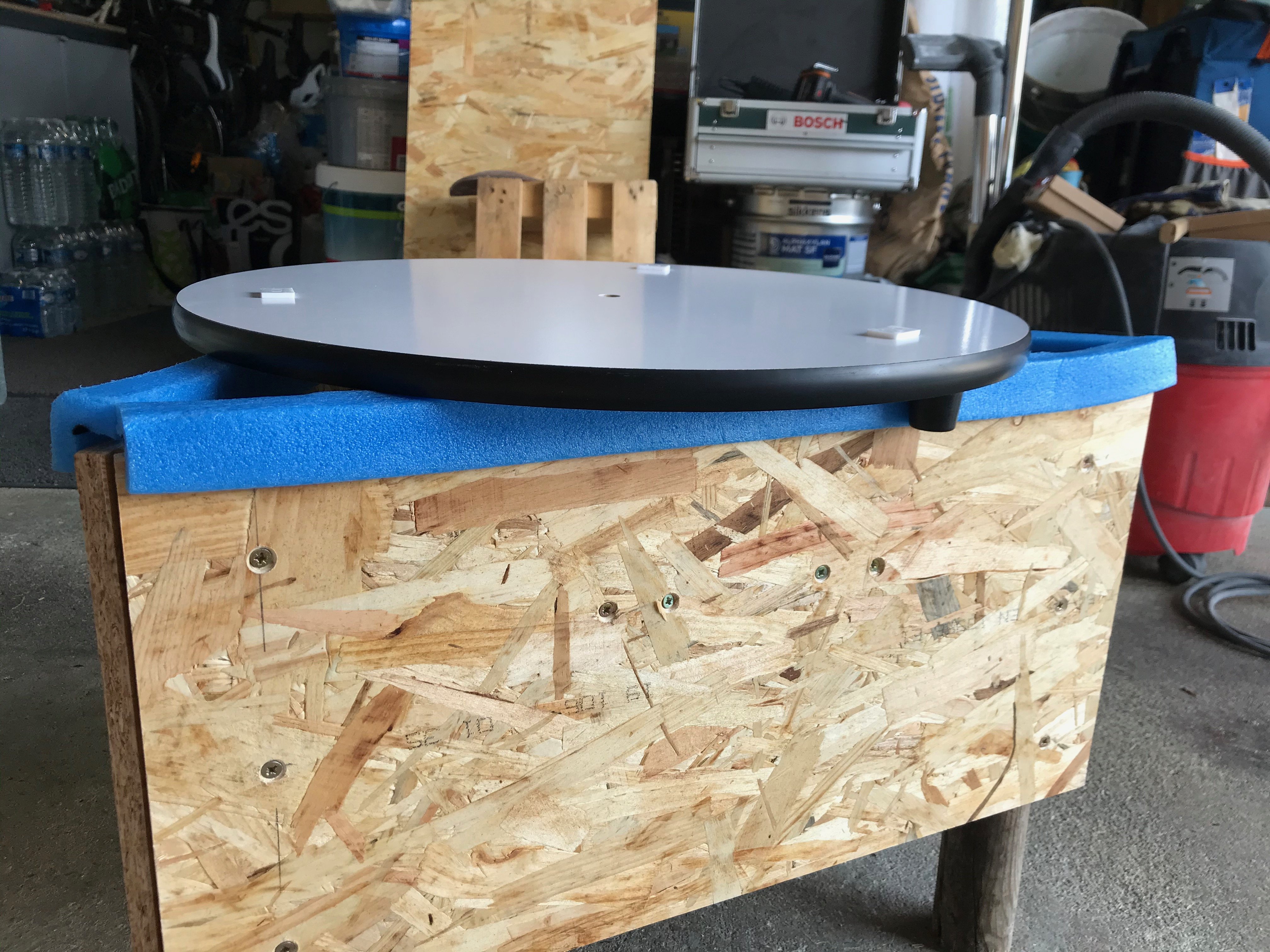

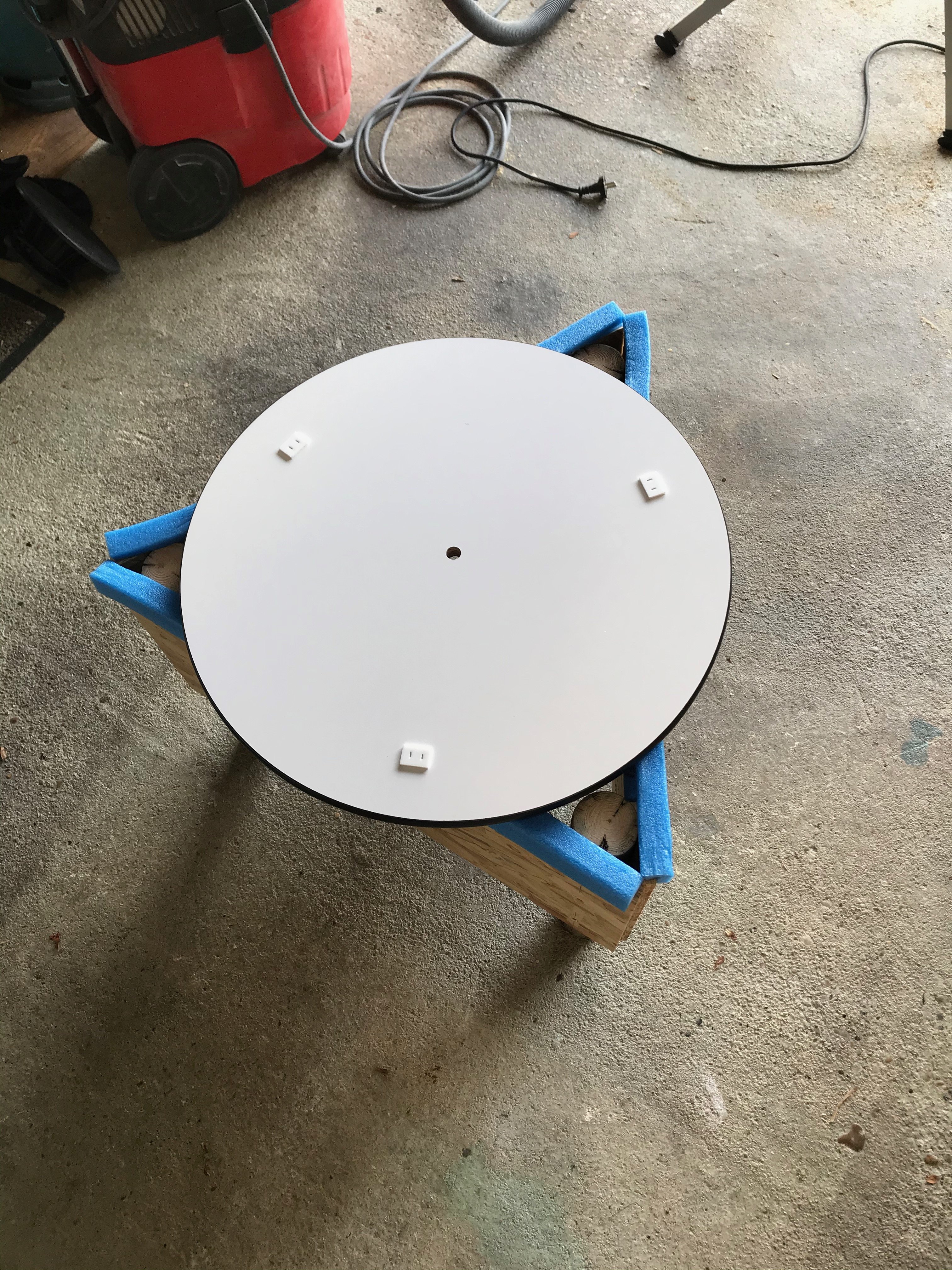

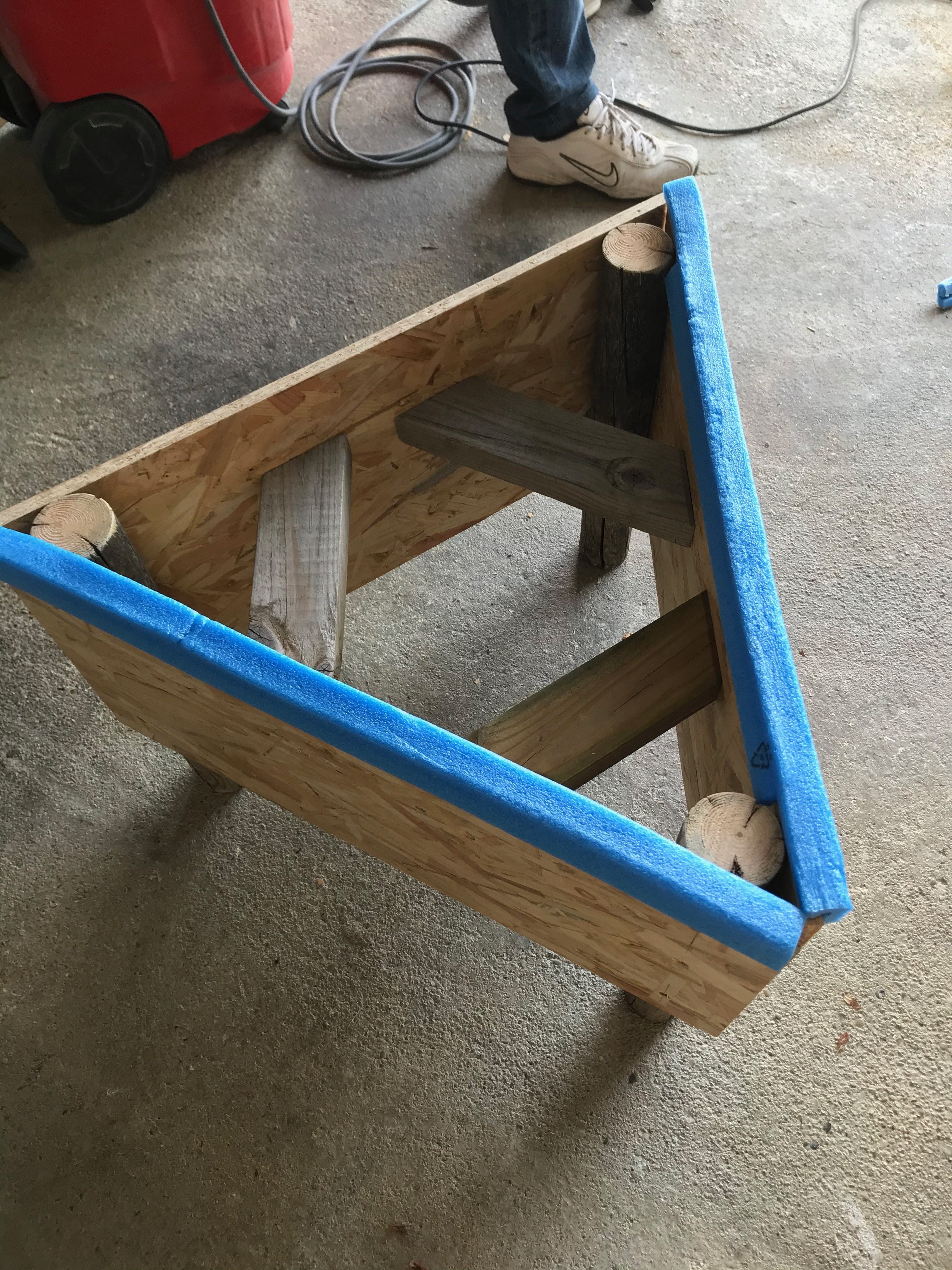

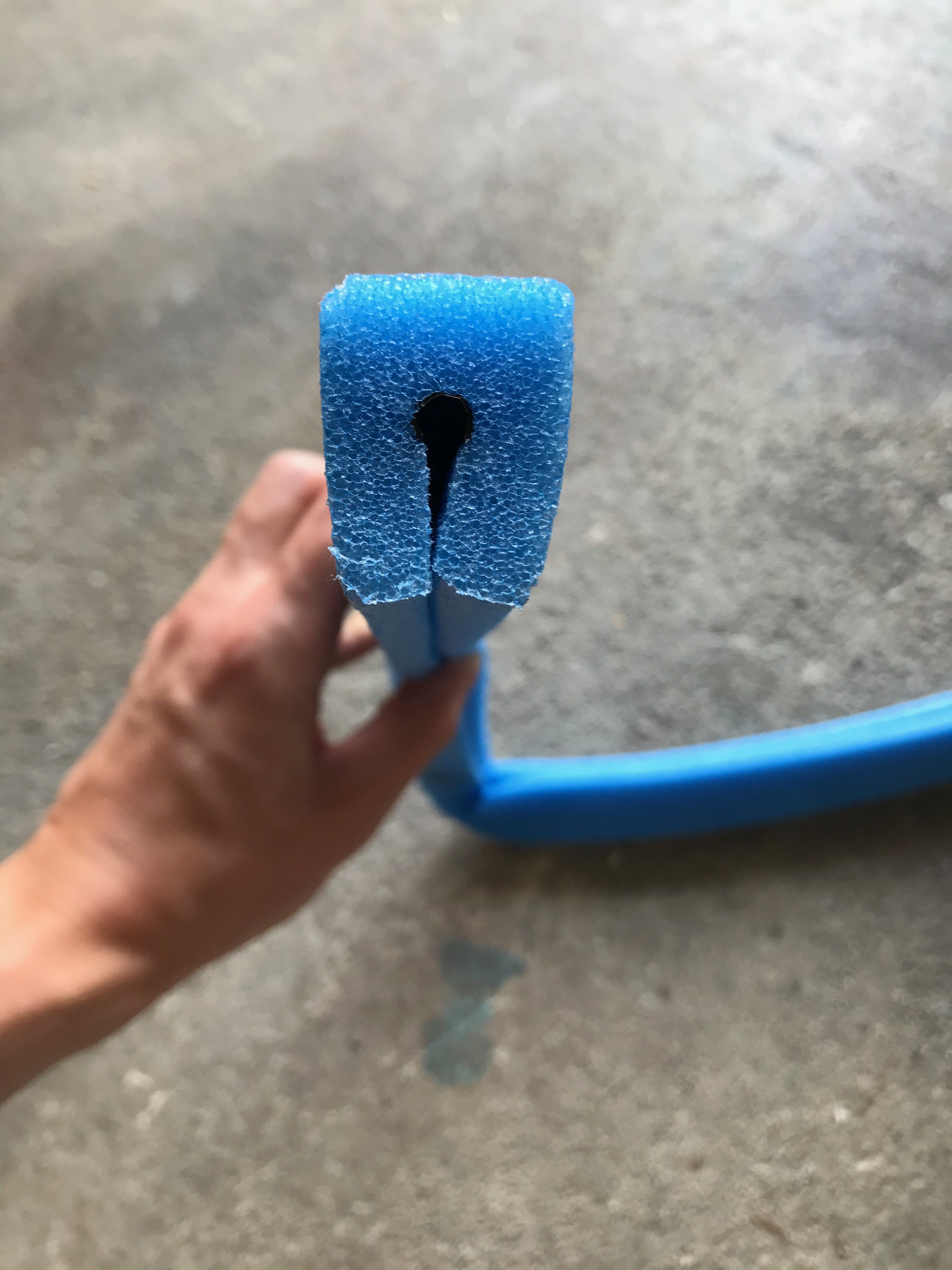

J'avais sous la main des protections pour pare-brise. J'ai décidé de les découper pour les mettre entre la base du dobson et la structure, pour éviter toutes traces d'usure.













7) La protection (2) :

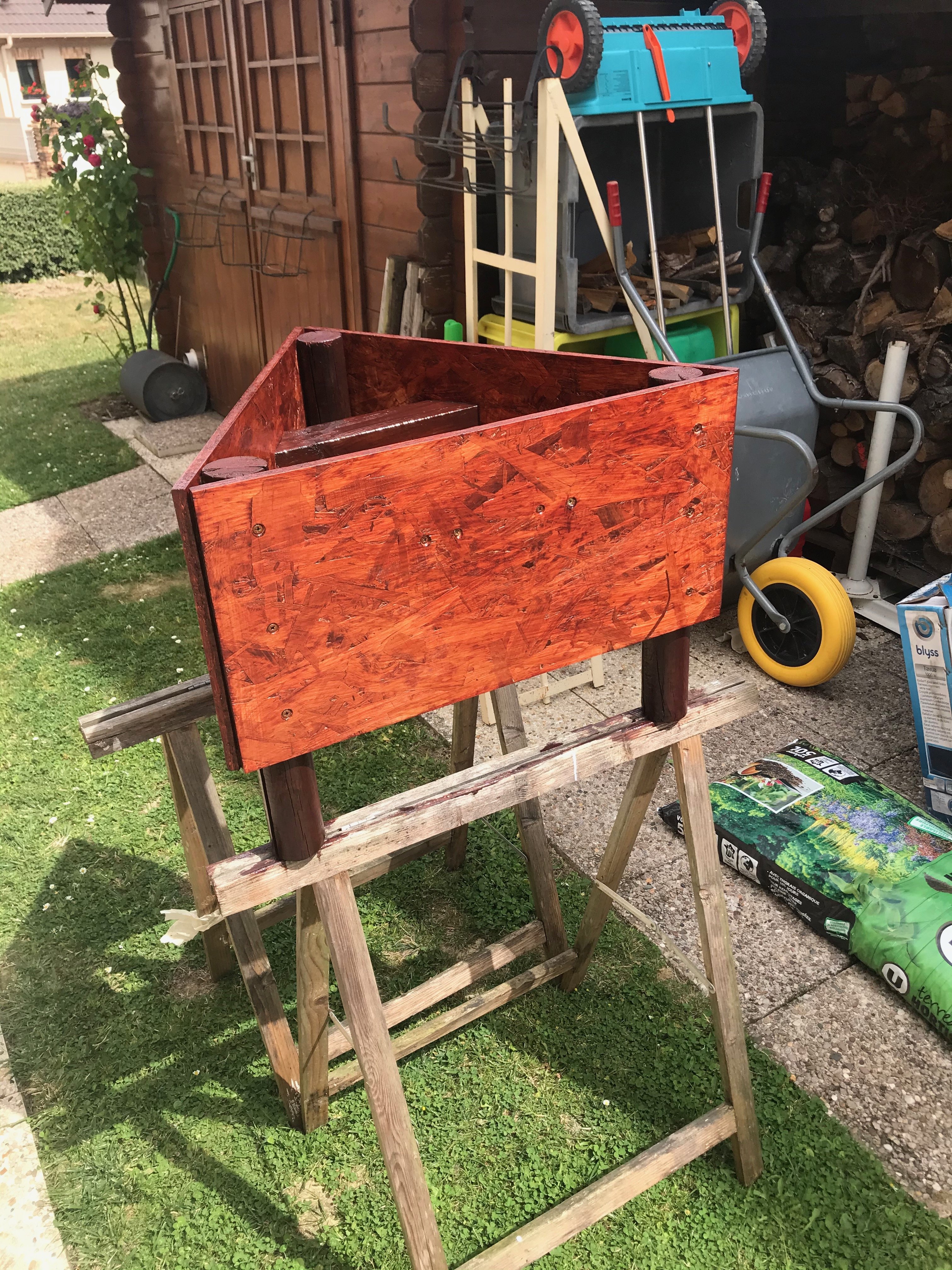

Le lendemain, il a fallu vernir la structure pour la protéger lors des futures sorties (humides). Rien de plus facile, j'ai appliqué 2 couches de vernis espacées de 6h chacune, en prenant en compte le temps de sèche. La couleur finale est assez satisfaisante.






Il a fallu ensuite collé les morceaux de mousse.

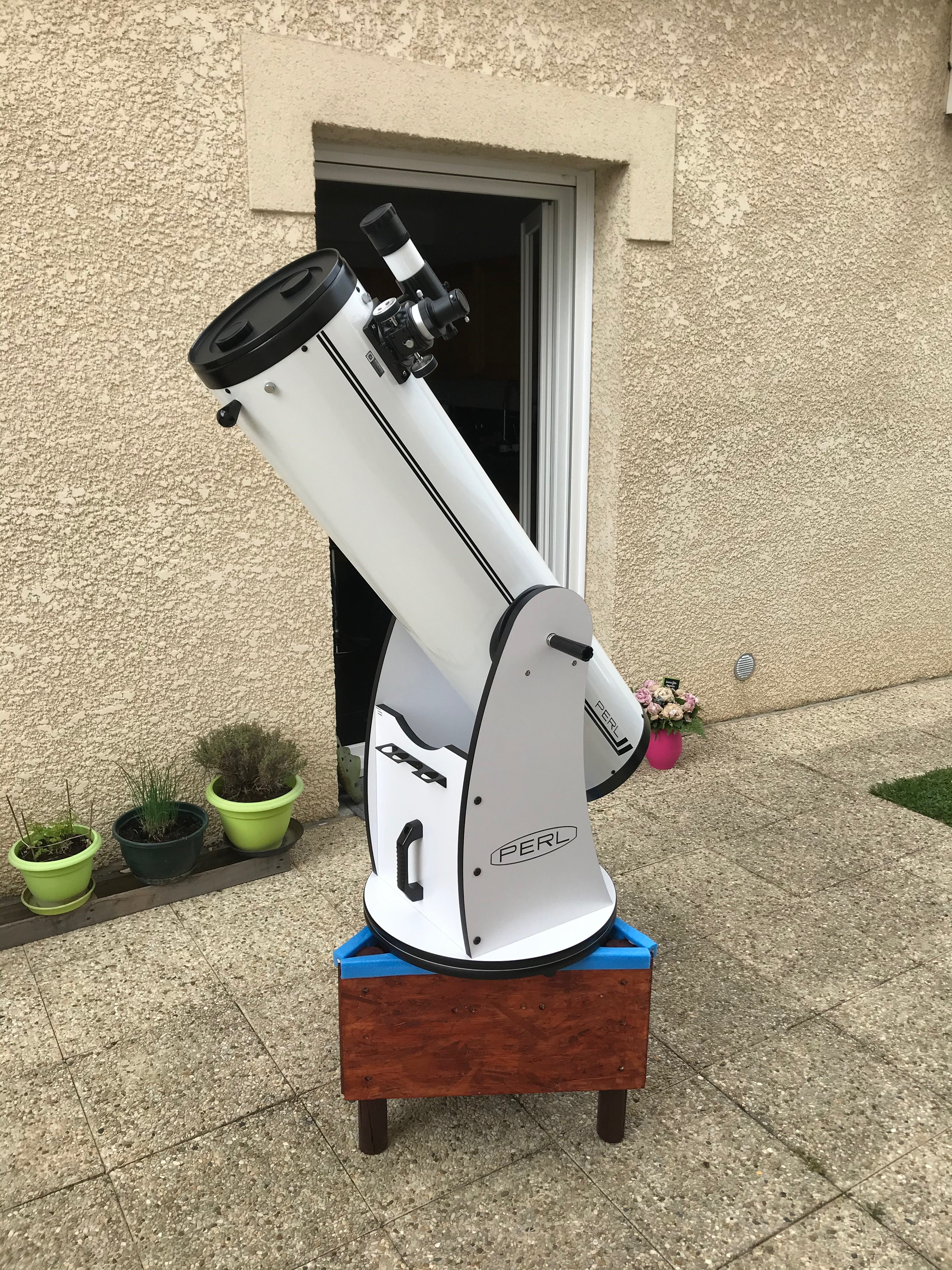

9) Le résultat final :

A la fin de ces temps de séchage, j'ai pu monter le dobson dessus pour évaluer la structure. Au niveau de la hauteur, c'est parfait. Au zéntih, le PO est un peu au dessus d'1m80-85. A 30°, le PO est à environ 1m65-70. J'ai testé plusieurs positions, il n'y a que mon cou qui compense la hauteur, pas besoin de courber le dos !









Le tout est très très très stable, je n'ai remarqué aucun déséquilibre. Les pieds sont coincés sur les bords de la structure, ce qui permet une rotation ouest/est très controlée. Pour vous donner une idée de la taille, le PO sur les photos est à 1m80 du sol.



A voir ce que ça donne sur le terrain, n'hésitez pas à me dire ce que vous en pensez!



Bon ciel à tous
