Station d'alimentation de terrain

[fildefer]

Salut,

Alors voila après avoir du écourter trois nuits d'imagerie durant cette hiver à cause d'un manque de jus, j'ai décider de réagir.

J'ai donc acquis une batterie supplémentaire de 120Ah en plus de ma 70Ah et de mes blocs uasa équivalents à 35Ah.



Pour loger tout ce monde j'avais soit la possibilité de faire une boite en plus pour loger la 120Ah sachant que je devais également reprendre les autres car elles étaient pas assez isolée, ou tous regrouper. J'ai choisi la deuxième options bien que l'ensemble soit lourd, j'ai une seul caisse, bien isolée du froid, avec toutes mes connexions et quelques options bien pratiques.

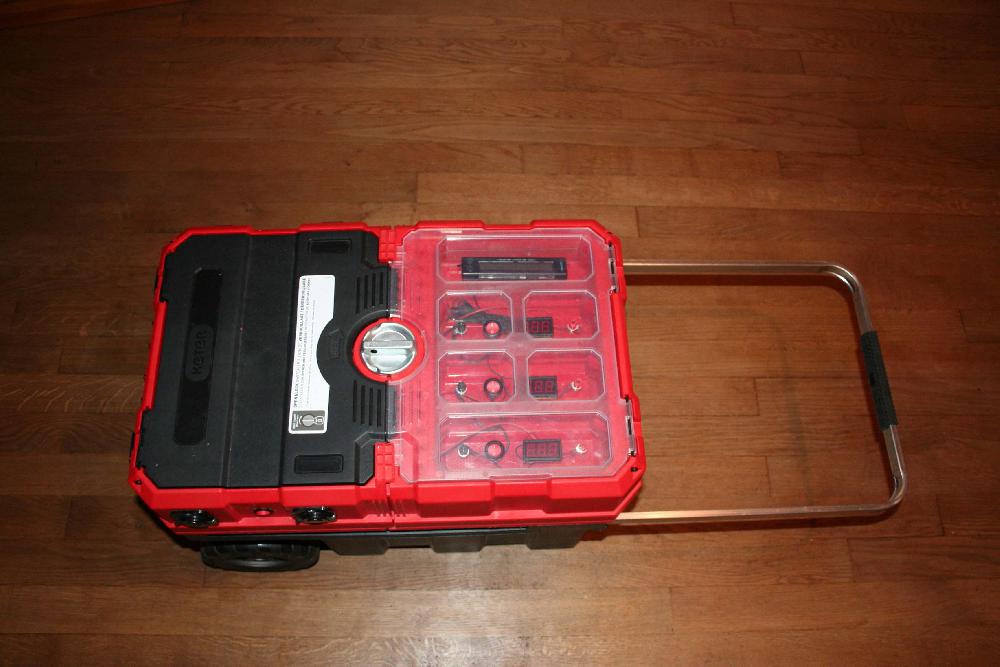

Je suis partie d'une servante d'atelier qui roule, donc j'ai juste à la porter pour la mettre et la sortir du coffre de la voiture. Ca se fait bien, le tout avoisine 60kg c'est le point noir, mais c'est le prix de l'itinérance.



Voici les images

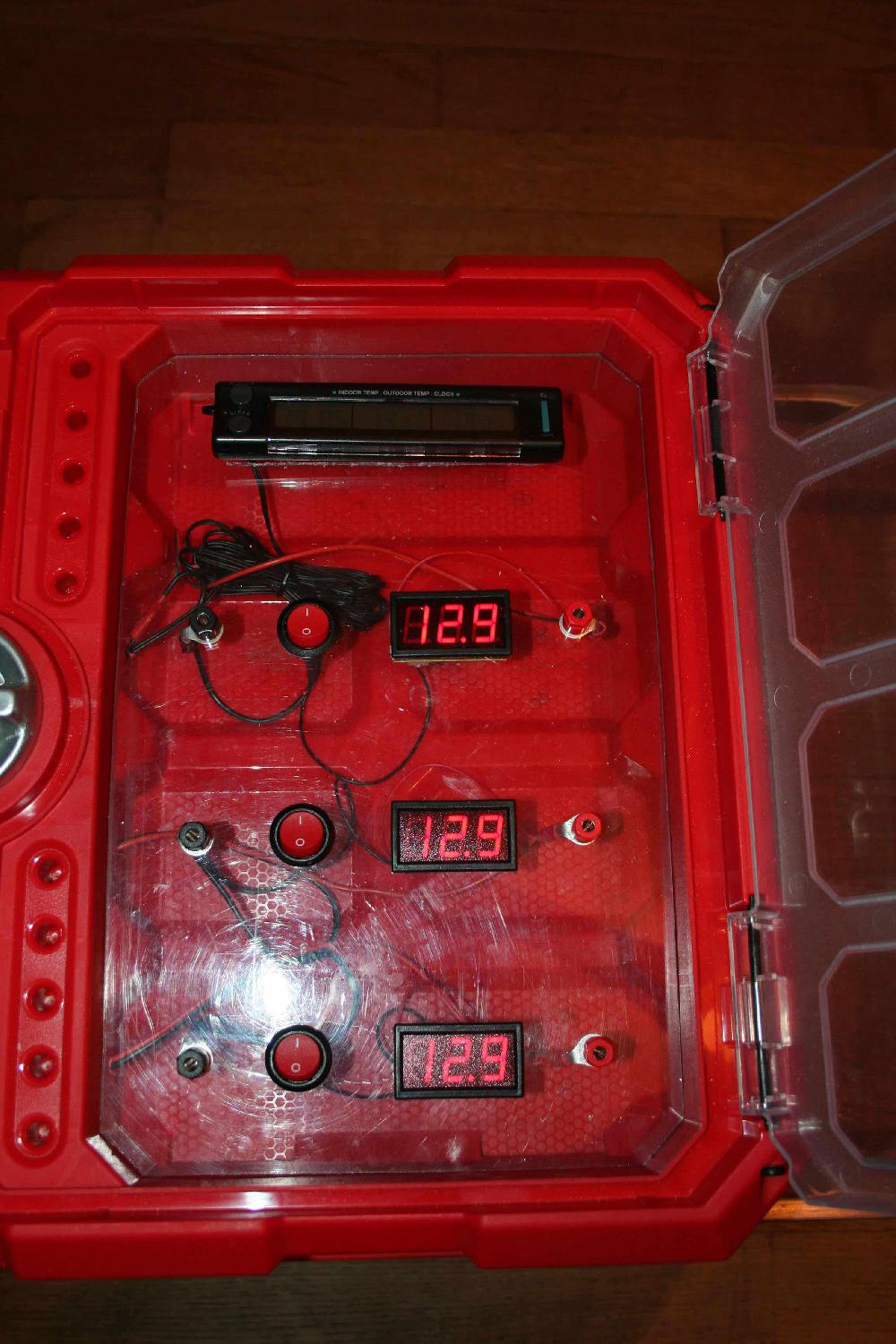

Ici en haut un thermomètre avec la température extérieur et la température à l’intérieur de la boite, ainsi que l'heure.

Ensuite le voltage des trois batteries, et des cosses qui me servent à brancher les chargeurs.

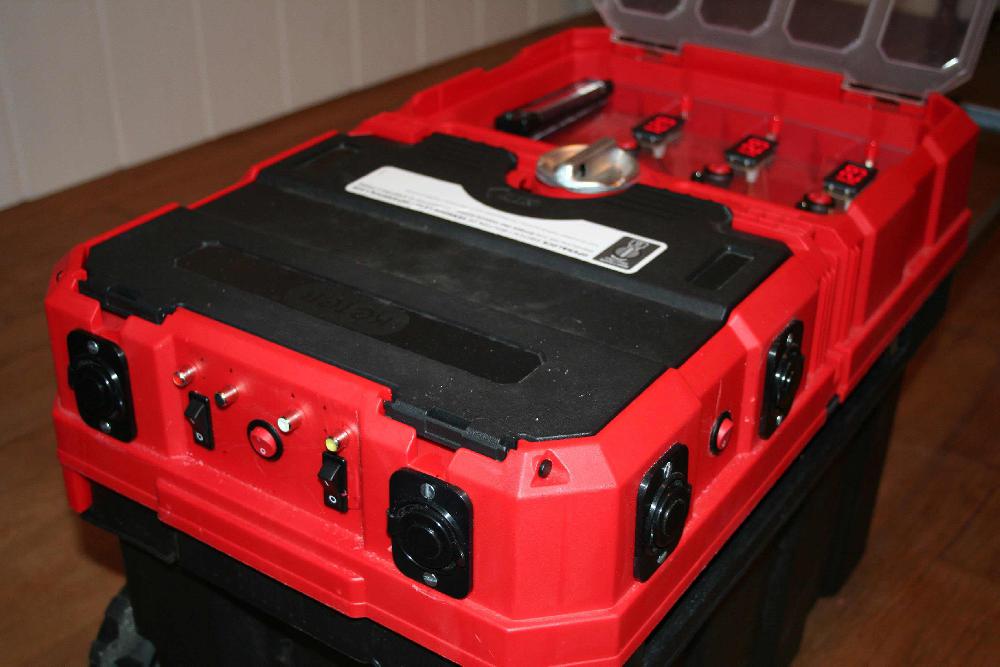

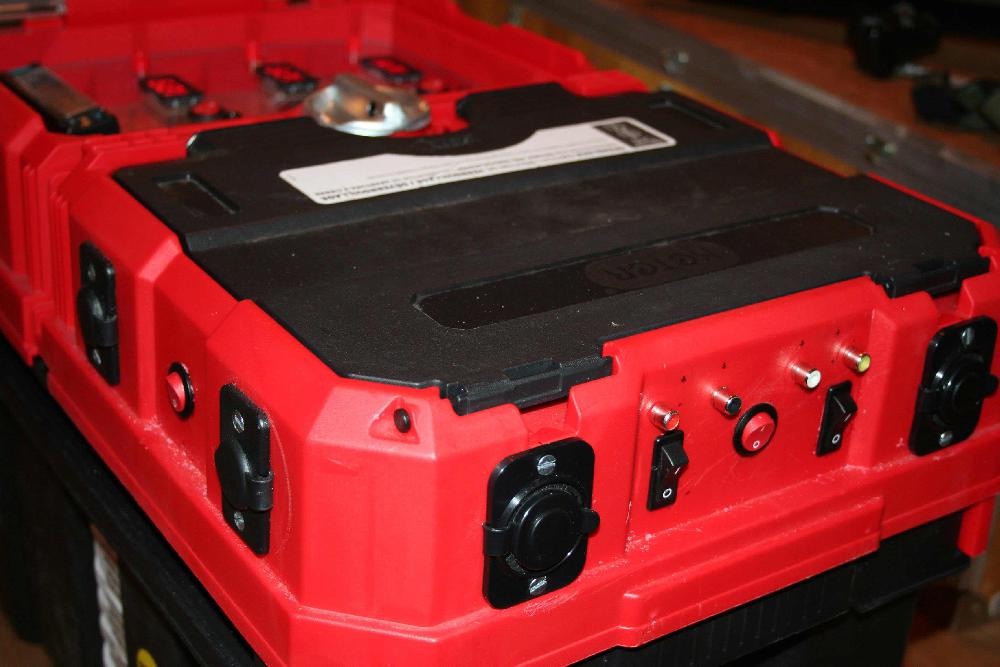

Ici, mes prises allume cigare, 2 par batterie avec 1 inter (rond rouge) pour 2 prises, et également 4 prises RCA avec un inter pour 2 RCA.

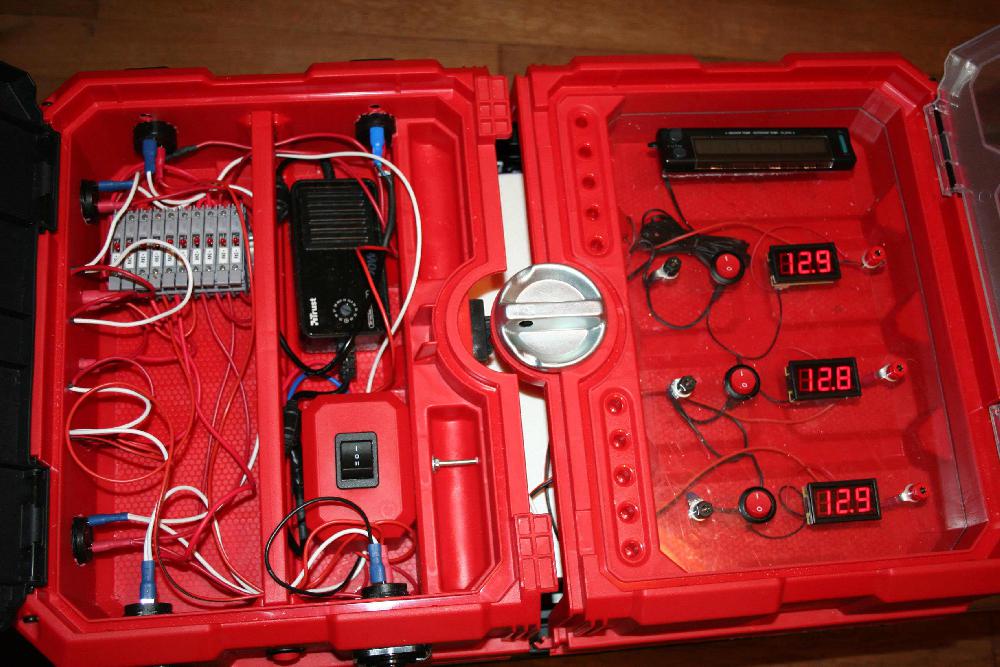

Ici les branchements, avec un transfo 12V vers 18V pour la G11 et un inverseur qui me permet d'alimenter ce transfo soit sur une batterie soit sur l'autre.

Puis des fusibles, 6 et 10 ampères selon les prises.

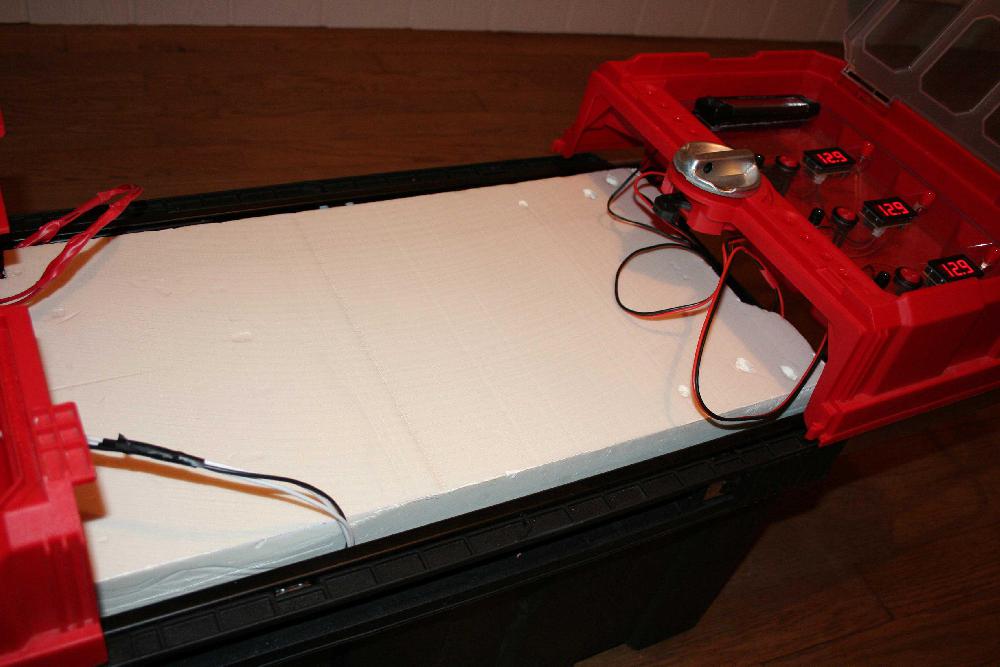

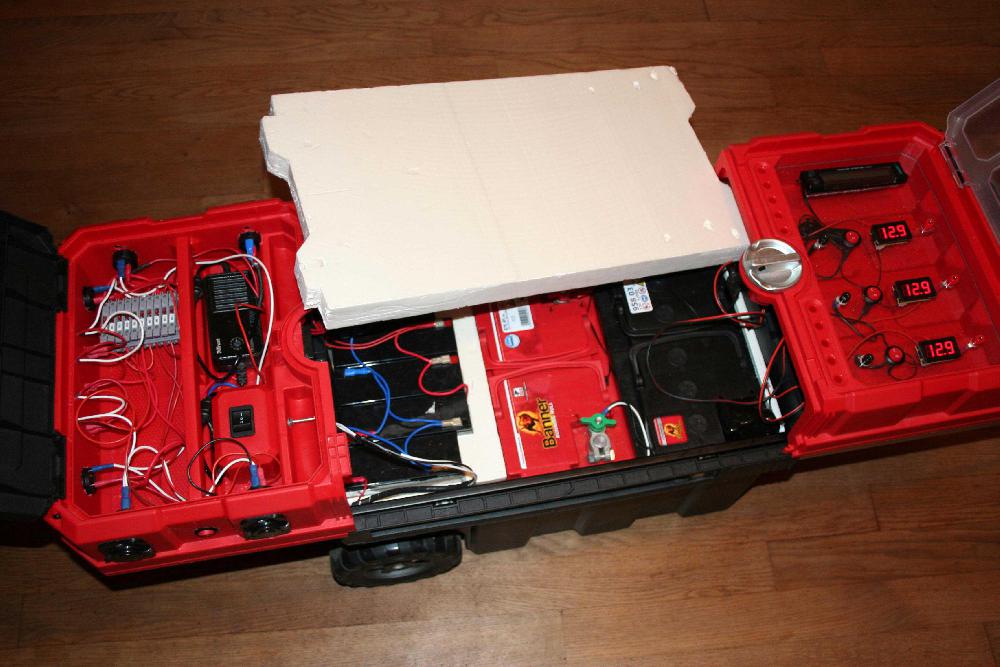

L’intérieur avec le stérodur de 40mm qui isole en haut et bas, et du polystyrène compresser de 5mm sur les cotés.





Voilou

Vincent

[Zegh]

Je suis très impressionné, c'est vraiment génial ce genre de bricolage.



Bravo

[BBBenj]

Coucou !



Formidable, ça donne des idées folles, ton système...

[dr@kula]

Ah ouais !!! Ca c'est de la boitàjus de compet' ! A côté, la mienne fait "petit lulu"...

Les voltmètres numériques tu les as chopés où (bien que je penses avoir ma petite idée) ?

[fildefer]

Bonsoir,

merci si cela peux donner des idées c'est tant mieux.

Pour les voltmètres je les ais acheter sur ebay, de mémoire autour de 6euros l'unité il me semble.



Cordialement

vincent

[New Horizons]

Ha oui quand même! C'est pour alimenter toute ta commune?
