stardreamer

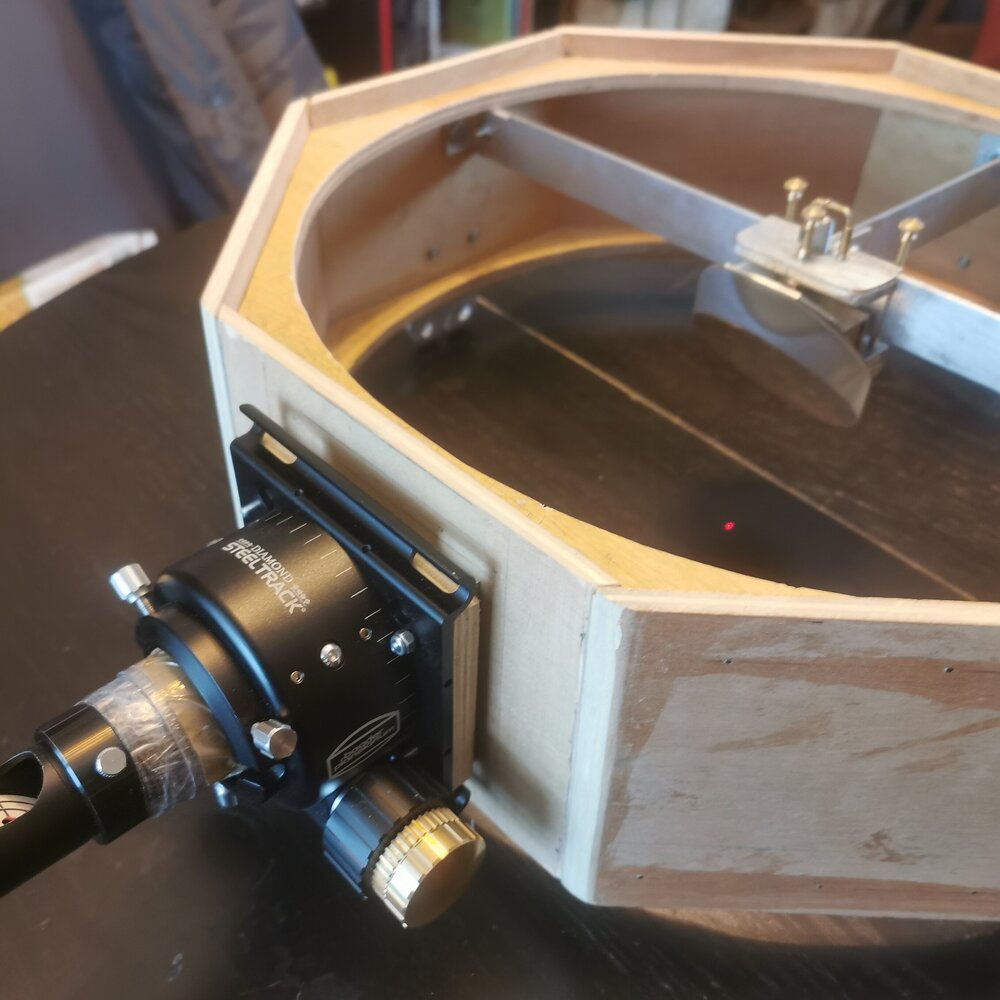

Bonjour, Je viens de recevoir ma bague d.adaptation occulaire 1,25 pouces sur PO 2 pouces. Après avoir repporté sur le côté de la cage opposé au PO(cercle du haut) le centre du PO, j'ai visé avec le collimateur laser et à 2mm près je suis au centre.

Bonjour Aldo, Suite à votre commentaire, je me suis décidé à commander une bague d'adaptation 1,25 vers 2 pouces(mon PO sur mon 250 est en 1,25 pouces et tous mes occulaires aussi) pour pouvoir mettre mon collimateur et refaire ce test de centrage du PO de façon précise et sûre. Car je reconnais que ma bague de raccordement bricolé maison n'est peut être pas fiable à 100%. Merci pour votre remarque, car on ne peut pas jouer sur de l'à peu près sur ce type de pièce. Bon week end Jean-Michel Stardreamer

Bonsoir Monsieur, Ce que vous dites sur la vérification de l'orthogonalité du PO par rapport à la cage secondaire a été vérifié il y a plusieurs mois.J'avais assemblé la cage secondaire sur les tubes serruriers et le collimateur laser dans le PO. Et le point rouge atteignait bien l'autre côté de la cage à la même hauteur que le centre du PO. C'est pourquoi je n'ai pas jugé utile de refaire cette manip. Bonne soirée.

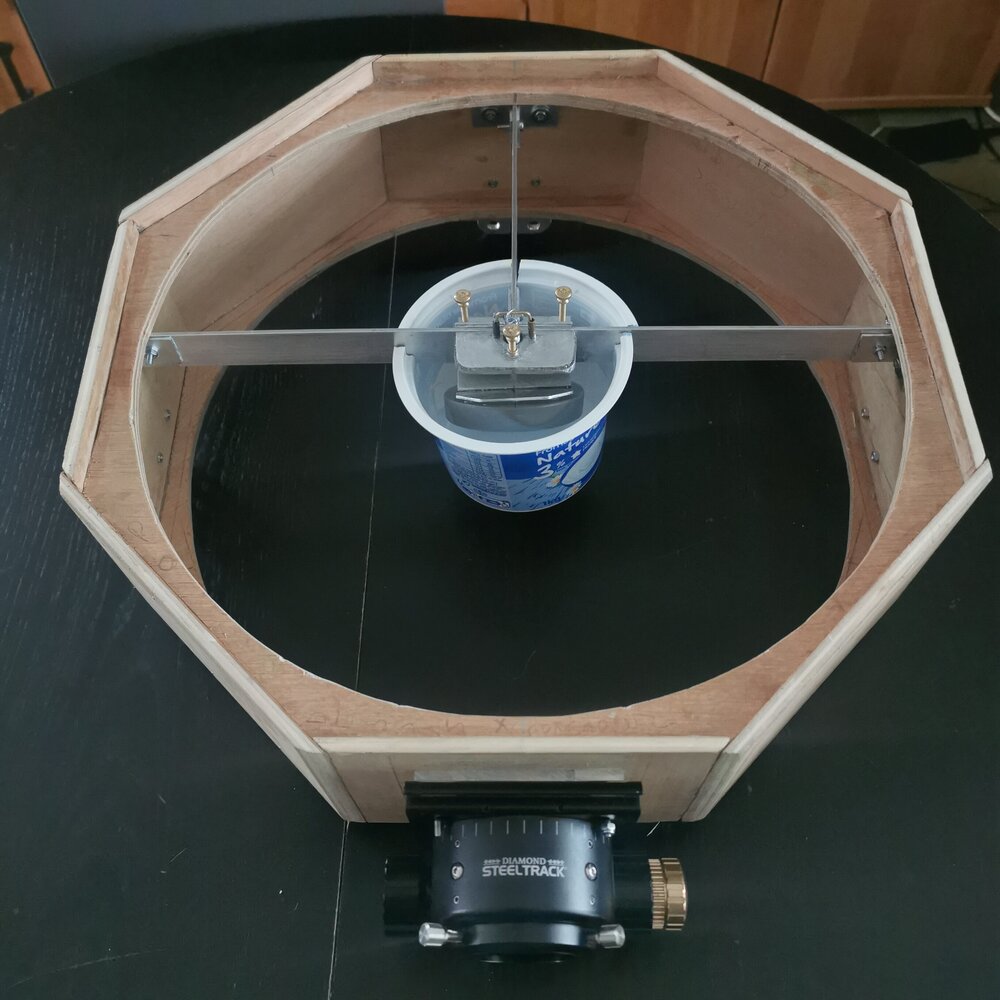

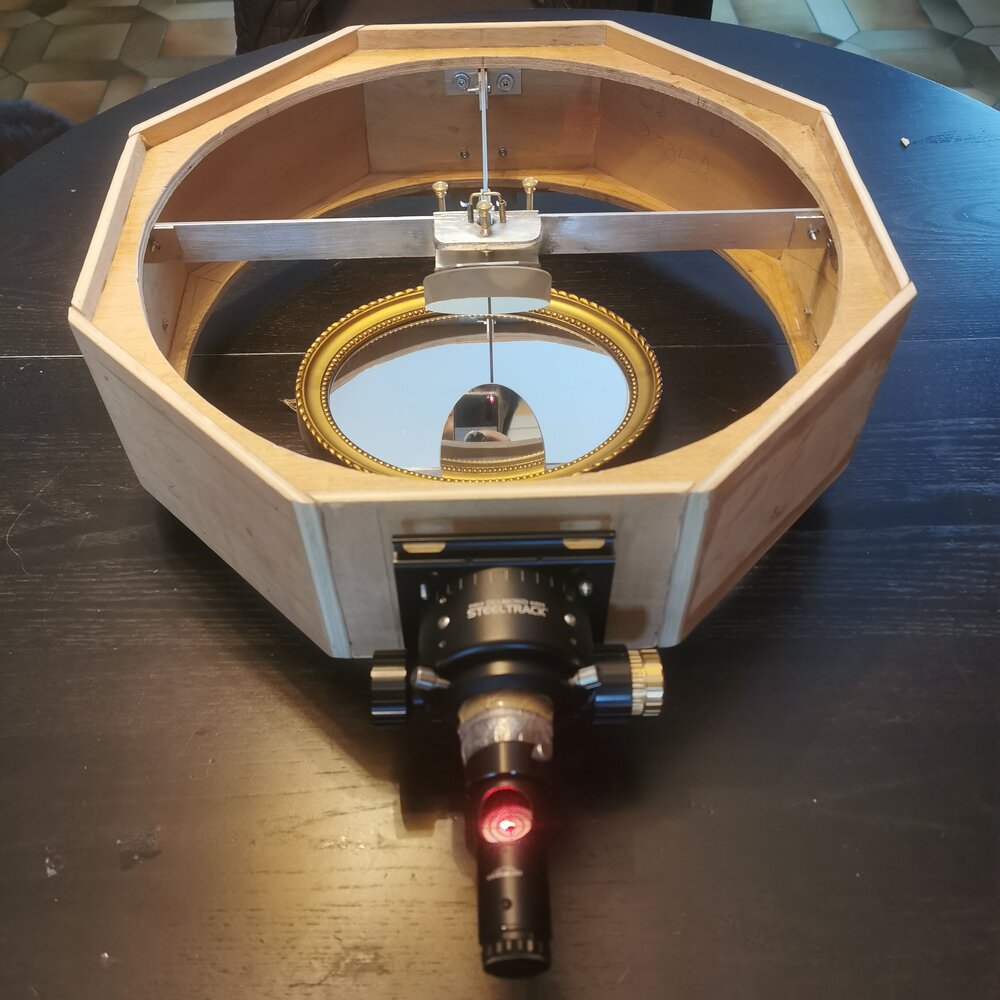

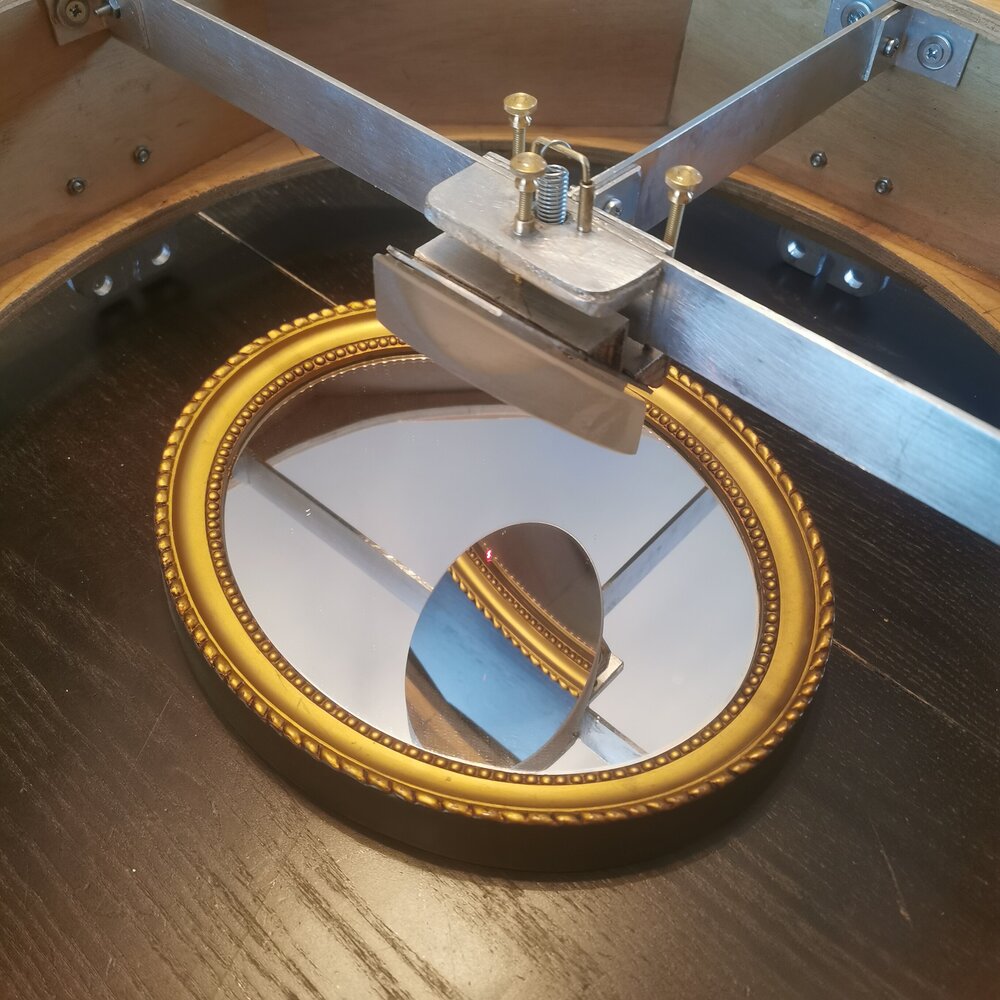

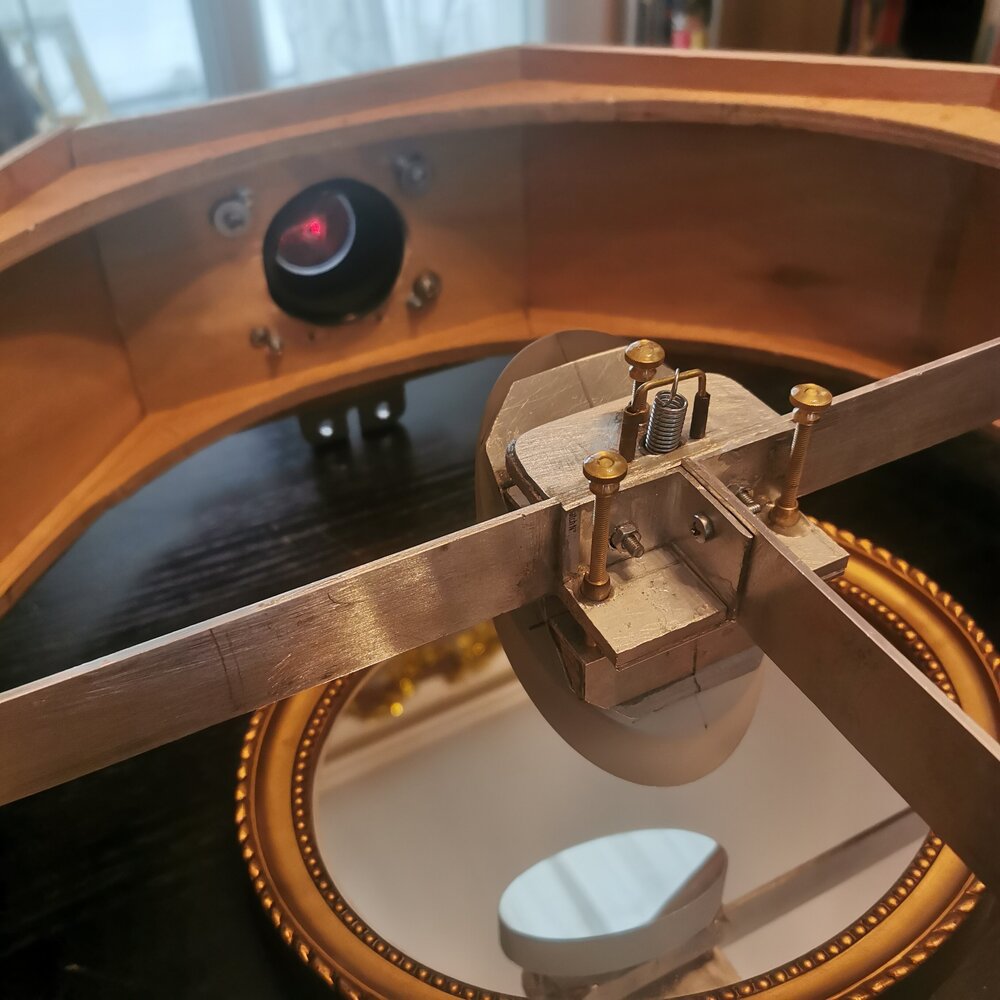

Bonjour Adam et yannick, J'oubliais une info importante dans mon élan de satisfaction face à ma cage secondaire enfin assemblée(cf photos, le miroir"vintage" c'est pour l'essai)☺️😇😉, son poids est précisemment de 3360 gr. Est-ce que ça reste raisonnable pour un dobson de voyage? Je pense de toute façon que les contrepoids seront inévitables. Bonne soirée Jean-Michel Stardreamer Le papier cuisson tout froissé autour du miroir, c'est pour la simu aussi😉☺️🤗

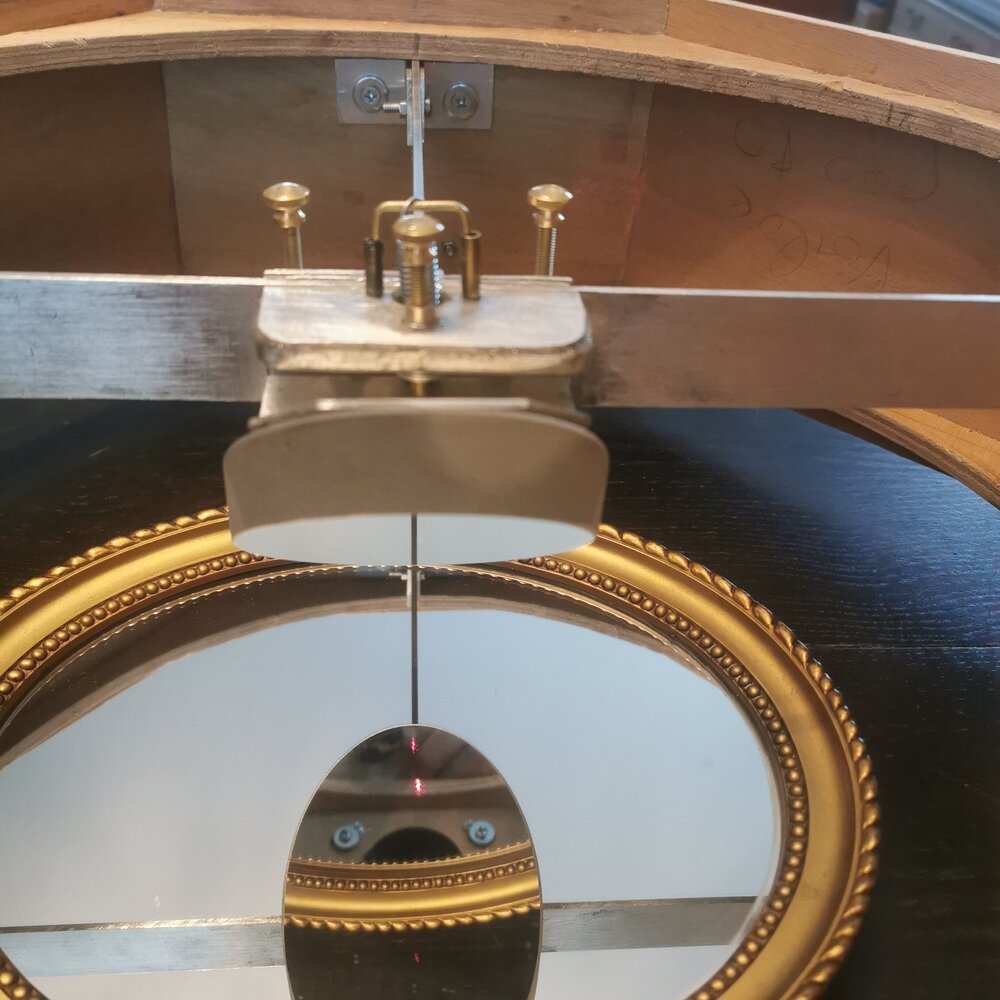

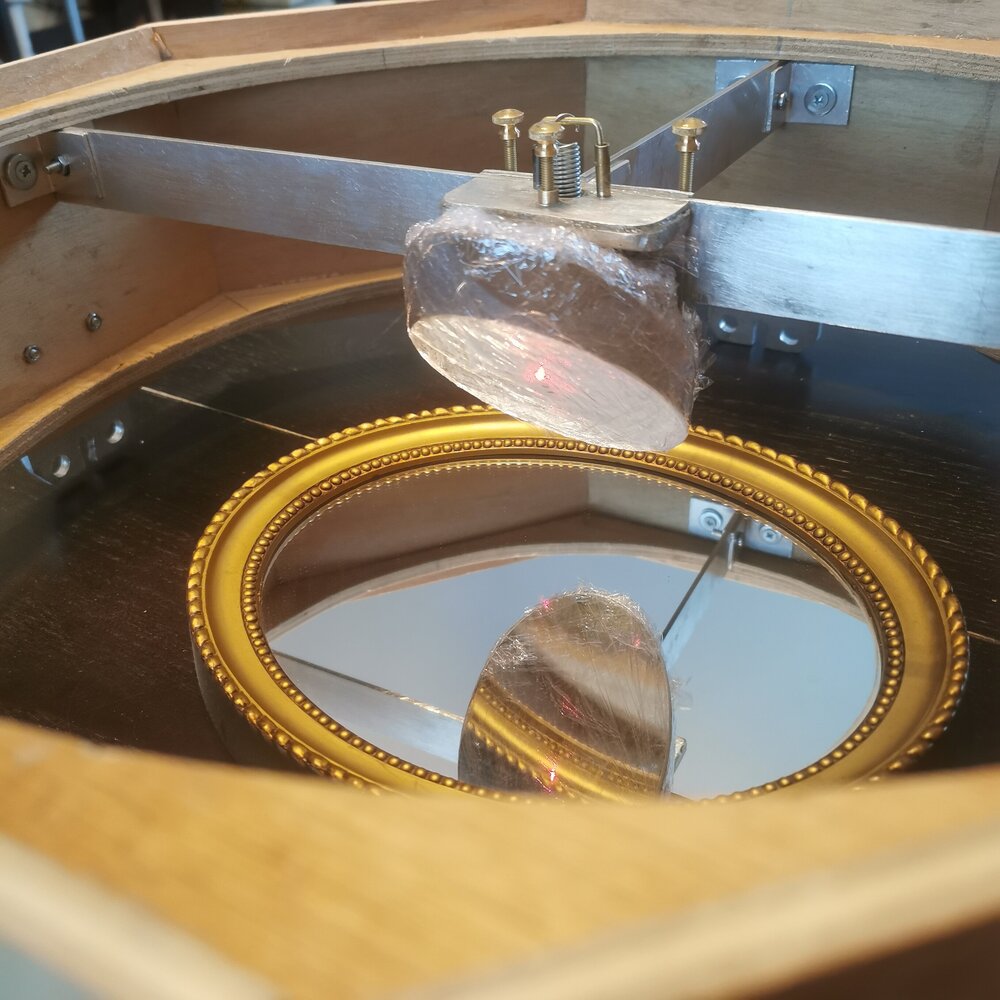

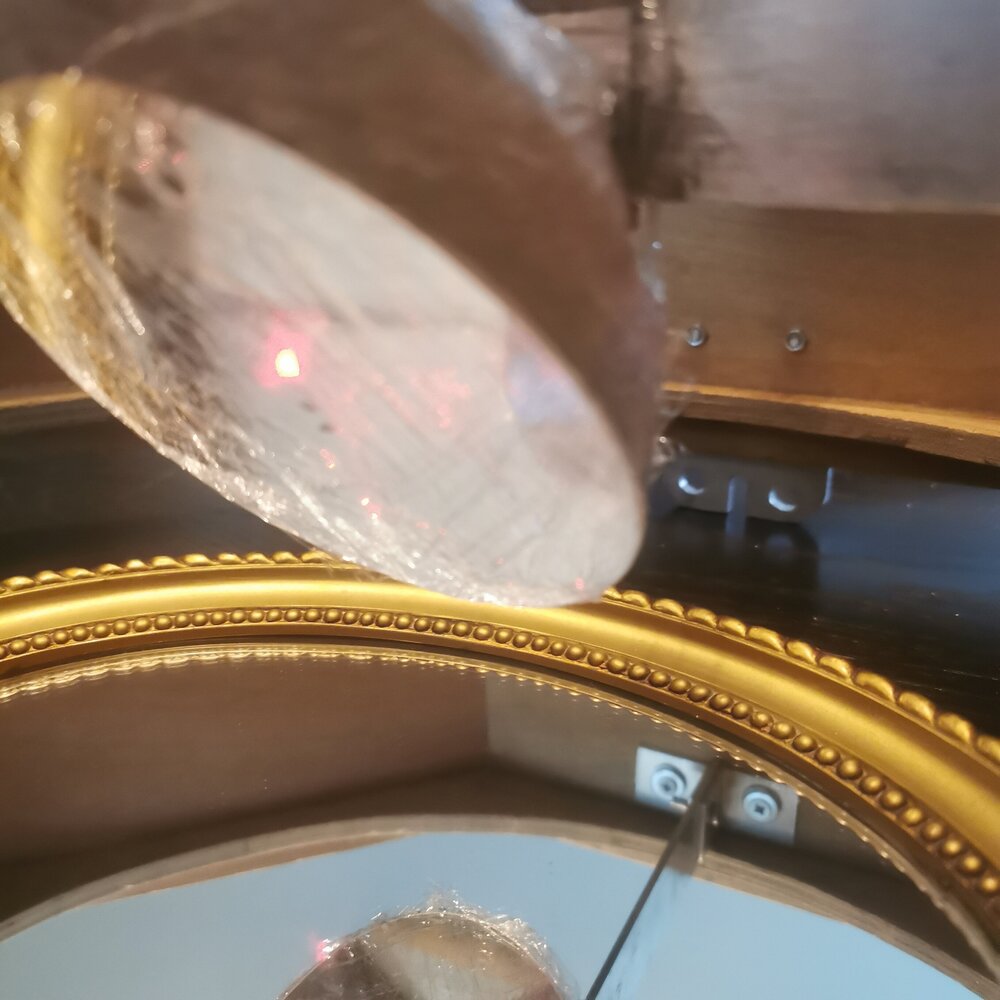

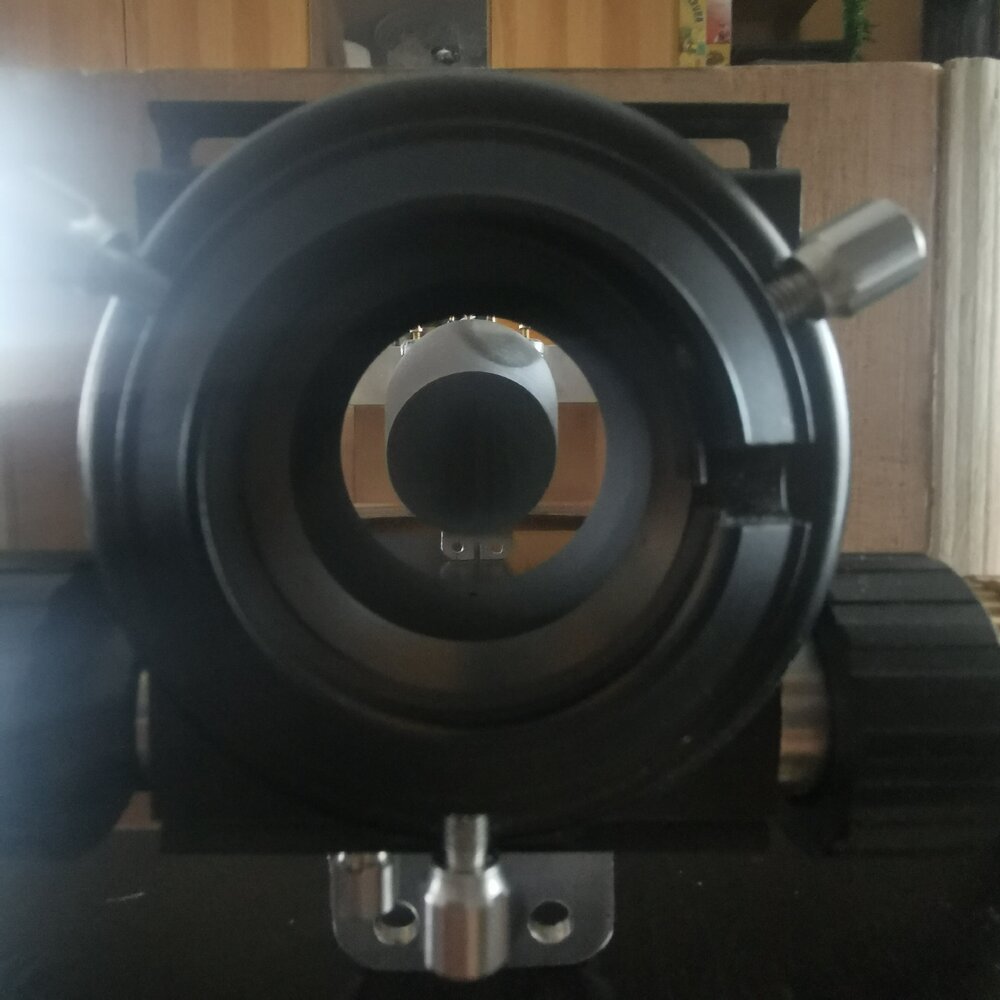

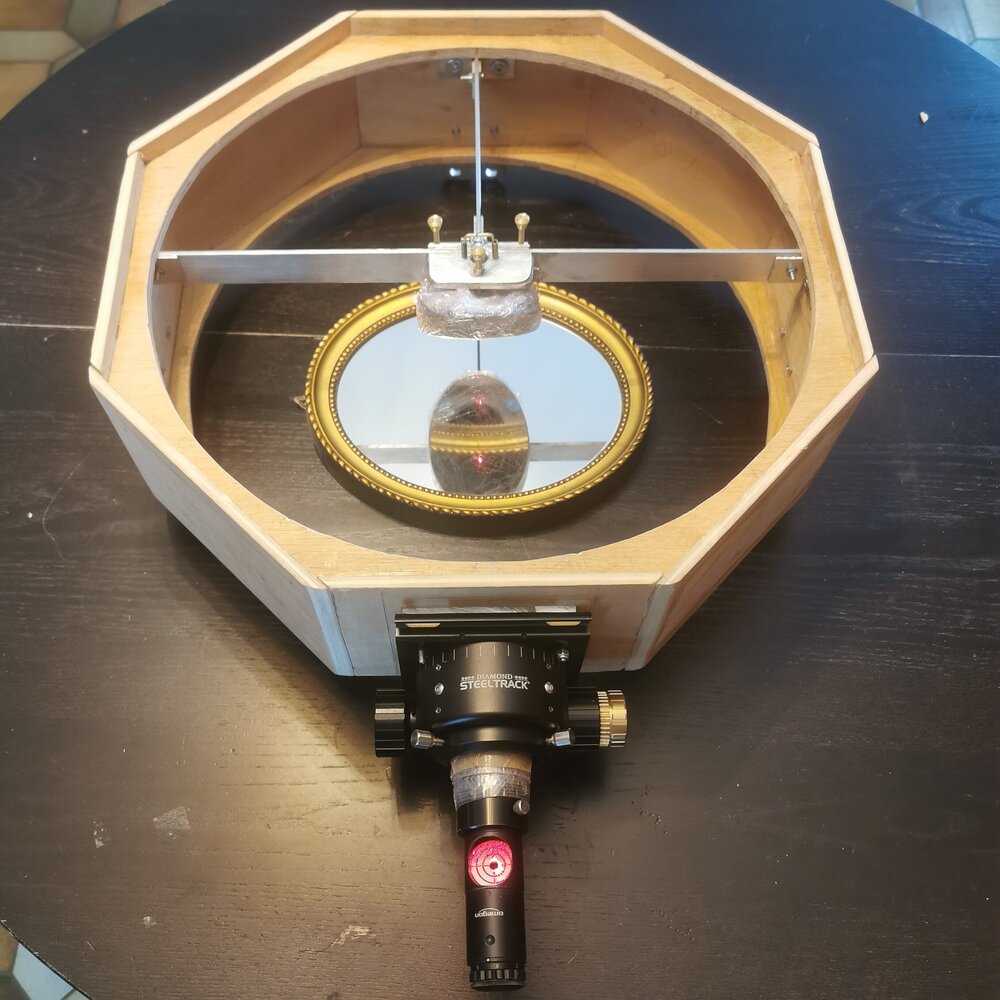

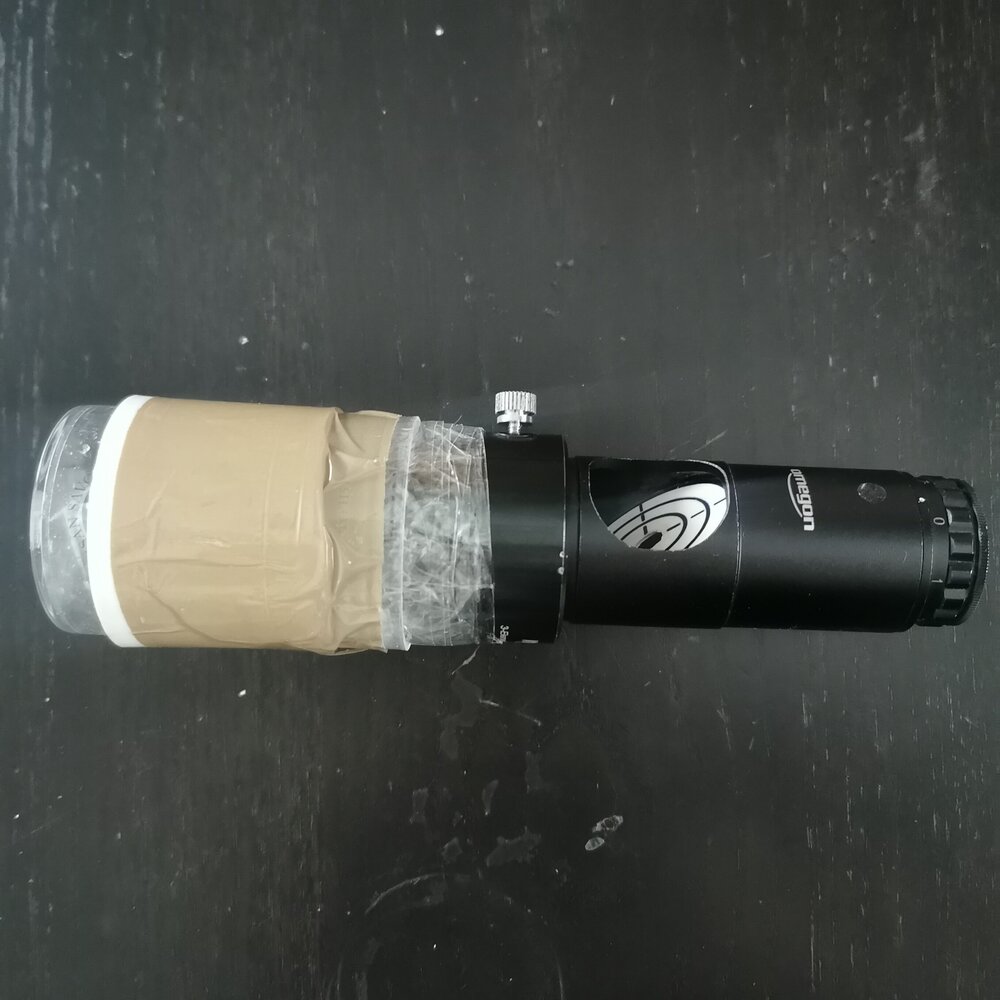

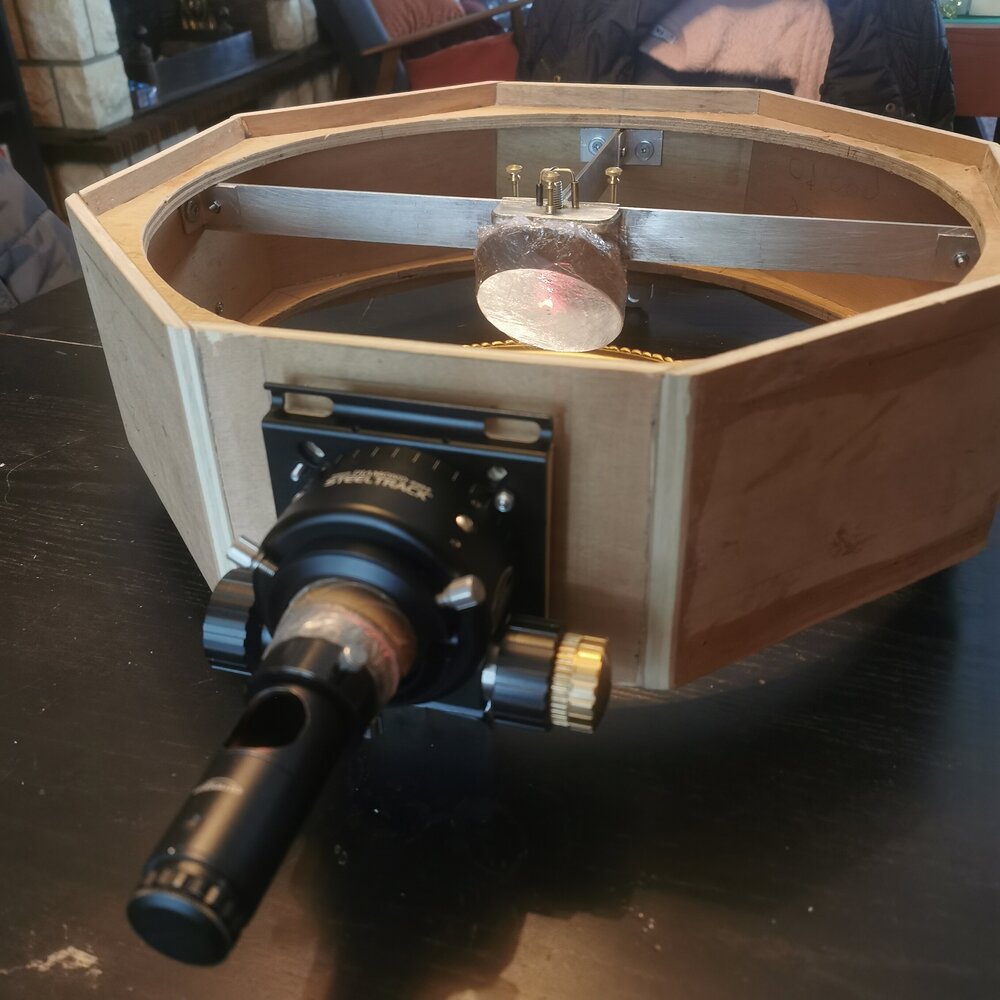

oBonjour, Aujourd'hui grand jour, collage miroir terminé, passage à la phase essai. Pbm, n'ayant qu'un laser adapté à un porte occulaire pour occulaire 31,75 mm, il m'a fallu fabriquer une pseudo bague pour l'adapter au PO 50mm. Une fois fait, j'ai pu déjà regarder dans le PO et .... oh surprise, le secondaire y est visible en entier😅😅et bien centré. Ensuite aprè avoir entouré un peu maladroitement mon miroir secondaire avec un célophane, j'ai pointé le centre optique du miroir sur ce papier( cf photos zoomée c'est le point noir situé 5,5 mm plus haut que le centre géométrique(point du bas))et j'ai mis le laser dans le PO pour vérifier si il tombait dessus. Et miracle à 1 ou 2mm près c'est bon. Après j'ai glissé un miroir "vintage sous la cage sous le secondaire pour voir si ce rayon laser revenait vers le PO , cela signifiant que l'alignement optique est bon et que la hauteur du secondaire par rapport à l'axe du PO est bon. On voit sur la cible du collimateur que le point rouge est quasi centré. Je suis plus que satisfait de l'essai☺️☺️😇😅😍 même si beaucoup de réglages me restent à faire pour optimiser l'araignée et assurer le maintien du miroir 2ndaire , sécurisant le futur primaire en cas de chute. Voici les photos de cette phase qui m'aura pris du temps, la plus longue depuis le début de la conception.

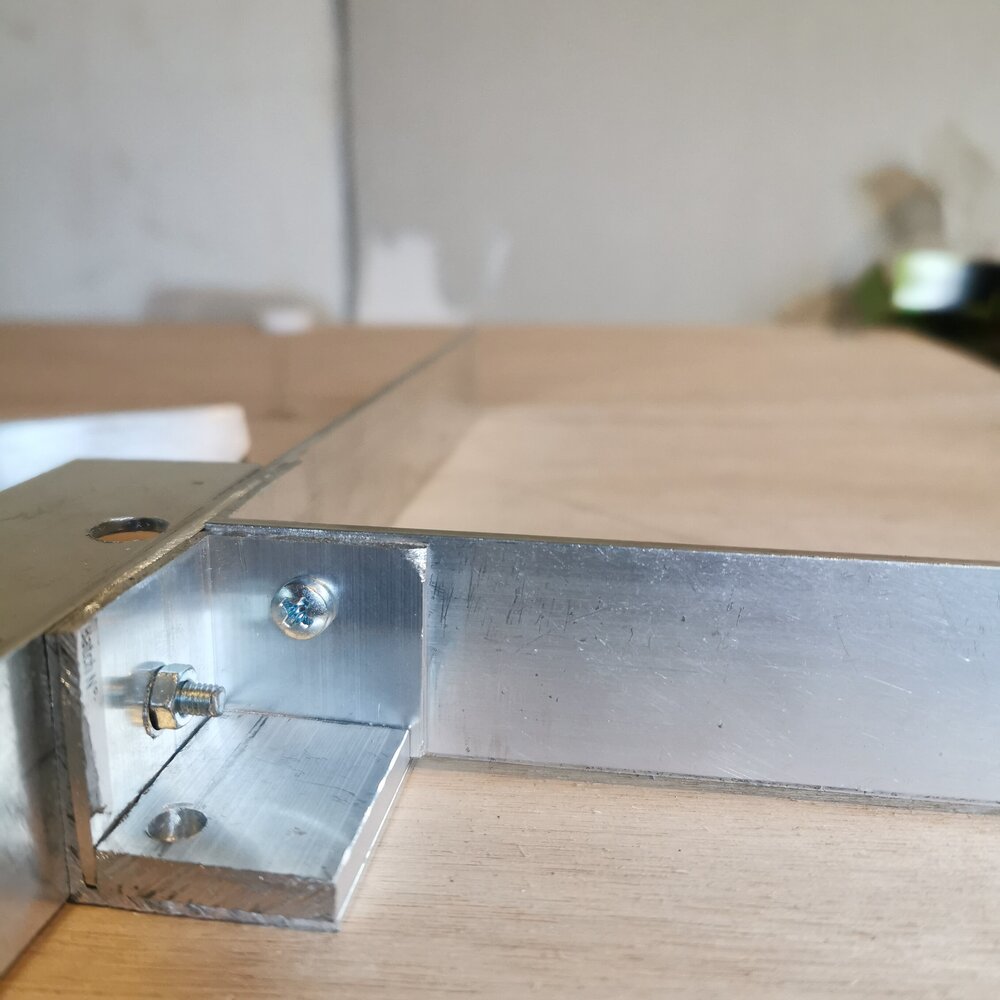

Bonsoir Yannick, Oui, à première vue mon ressort parait fixé par une vis prise seulement sur l'alu alors qu'en fait elle est vissée dans une équerre en bois collée sous l'équerre d'alu et collée elle même au support alu. Je l'ai fait au départ car j'avais entendu au club qu'alu sur alu même avec la meilleure colle ça tenait pas terrible, donc j'ai rajouté cette équerre en bois sous la cornière alu(on la voit de profil sur les photos du support secondaire). Je vais réflechir à ton idée de l'oméga en fil de fer pour assurer le maintien du ressort. De toute façon en cas de chute du miroir😂😂il y a un fil de fer prévu comme pour le 250 entourant et emprisonnant tout le secondaire sur la branche de l'araignée. Encore merci Yannick pour tes conseils toujours bienveillants et qui me remotivent dans cette aventure. Jean-Michel Stardreamer

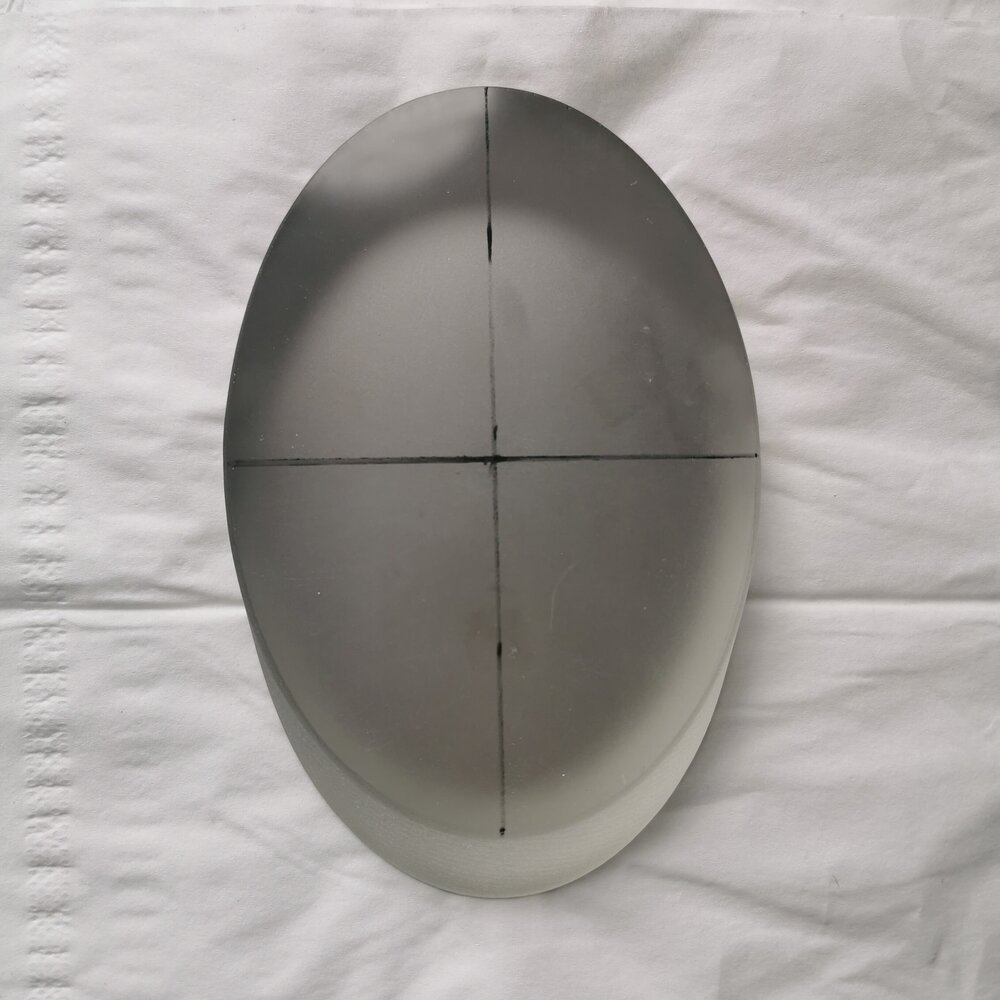

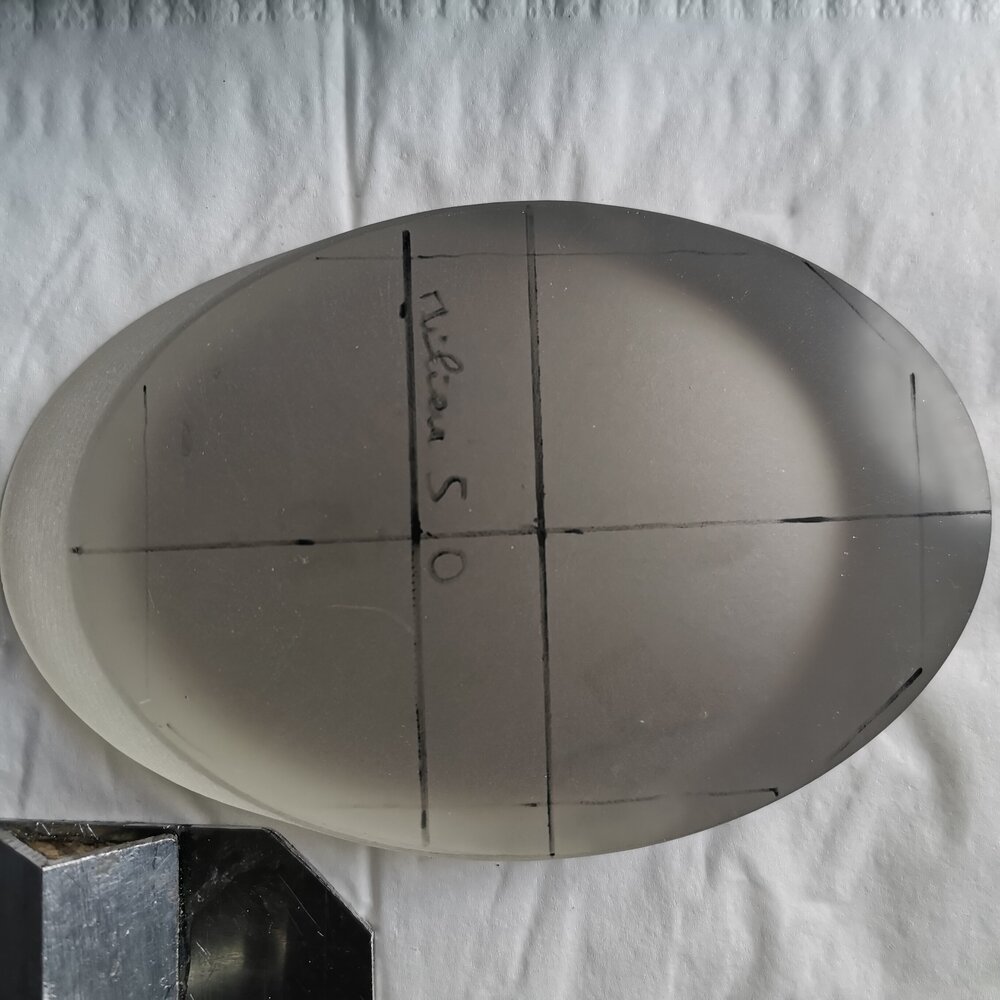

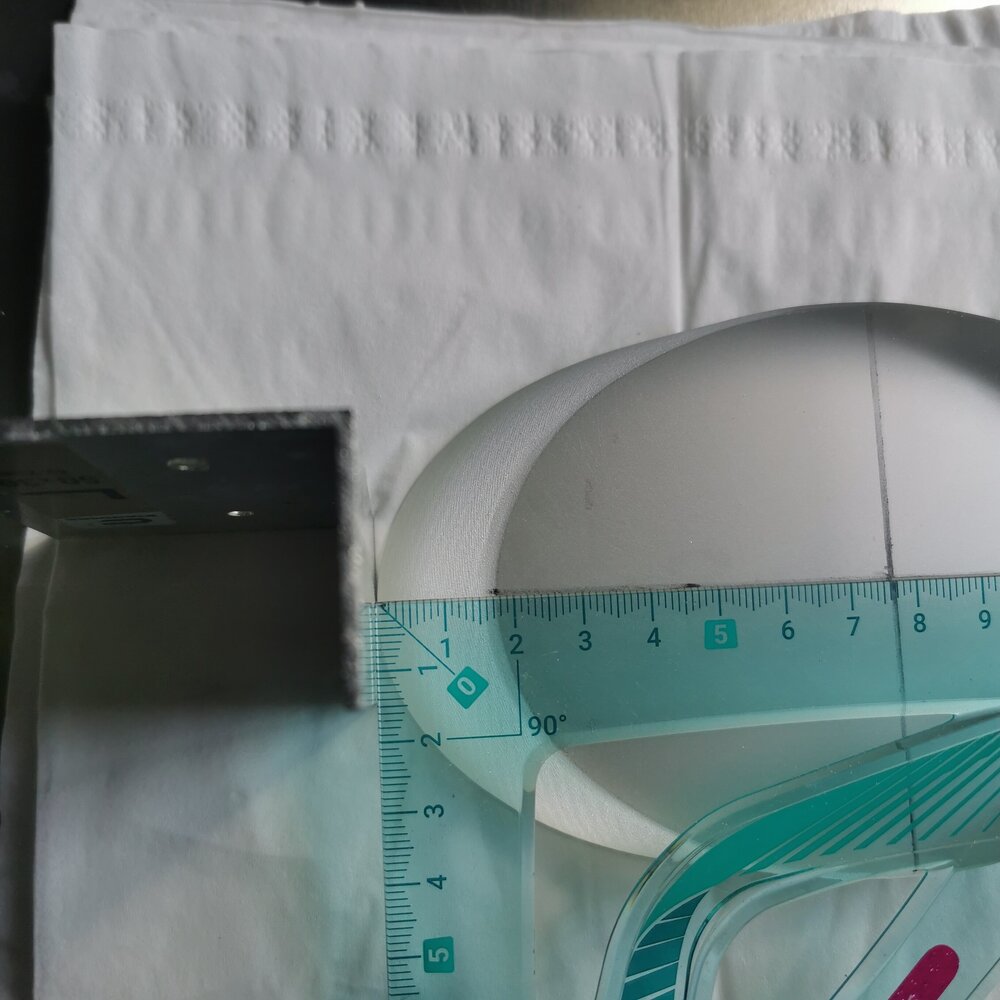

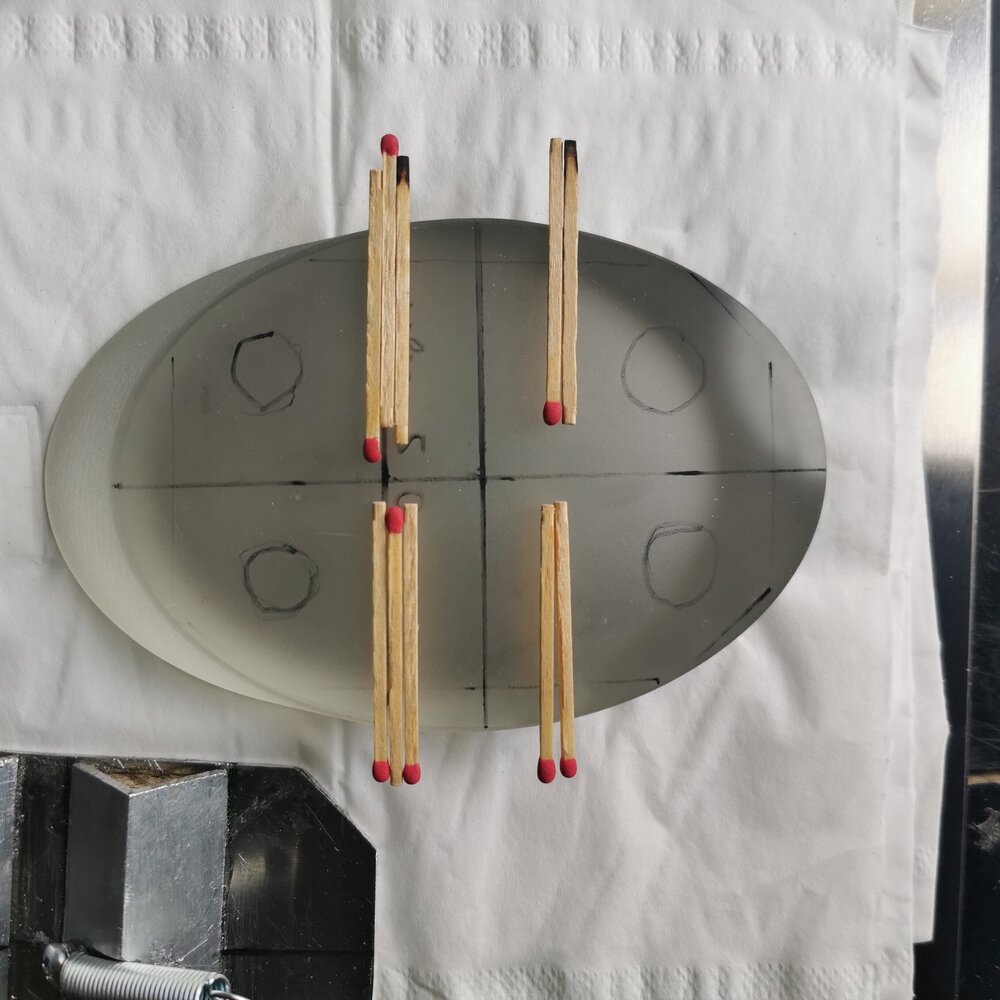

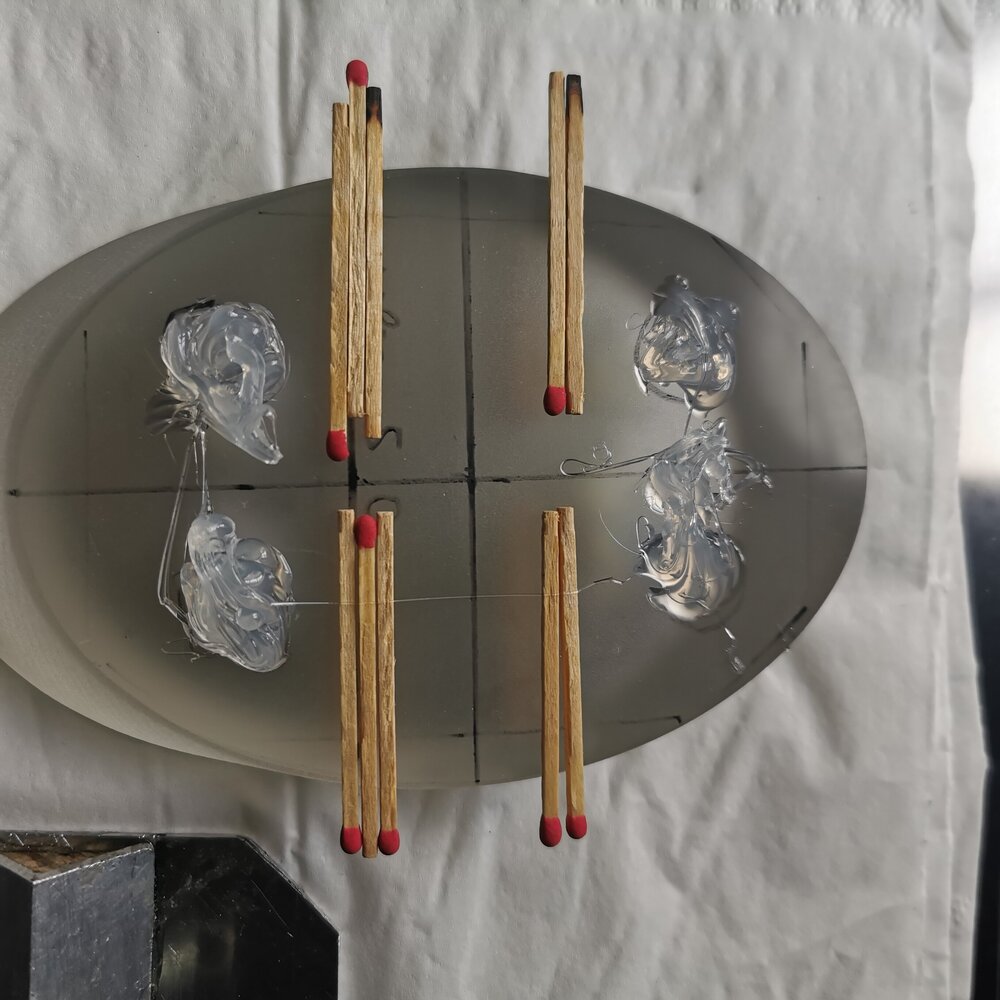

Bonjour, Aujourd'hui c'est le grand jour 🤗: Phase collage du miroir secondaire, minitieuse et en même temps excitante car je me rapproche un peu plus de la 1ère lumière de la bête. Vois verrez sur les photos que j'ai pris soin de bien repérer sur le miroir le centre géométrique par un trait et le milieu de la surface optique(SO)par un autre trait pour bien positionner mon support lors du collage(mon trait repère, celui du milieu de la SO devan t se retrouver "visuellement" au niveau de l'arête de l'équerre basse). Pour tracer ce trait, ma technique: Ce trait se trouvant à l'aplomb du milieu de la surface optique qui est derrière ,il n'est donc pas visible lors du collage. Il faut donc utiliser une équerre pour le trouver : 17mm environ plus bas que le centre géométrique du dos du miroir. (Cette distance se calcule aussi en prenant la mesure entre le bas du dos du miroir et le bas de la face aluminée de celui-ci comme je le montre sur la photo avec l'équerre). Je suis tellement satisfait d'avoir réaliser ce collage et maintenant d'attendre patiemment 24h avant qu'il sèche😊☺️😉 Au fait, je l'ai pas collé à l'envers ce miroir😱😱🤔🤔????? Non, car celui de mon Strock serait dans ce cas monté à l'envers depuis 10 ans et il me donne de très belles visions du ciel profond.😉😉

Bonsoir et merci Yannick pour l'info Bonne soirée Jean-Michel

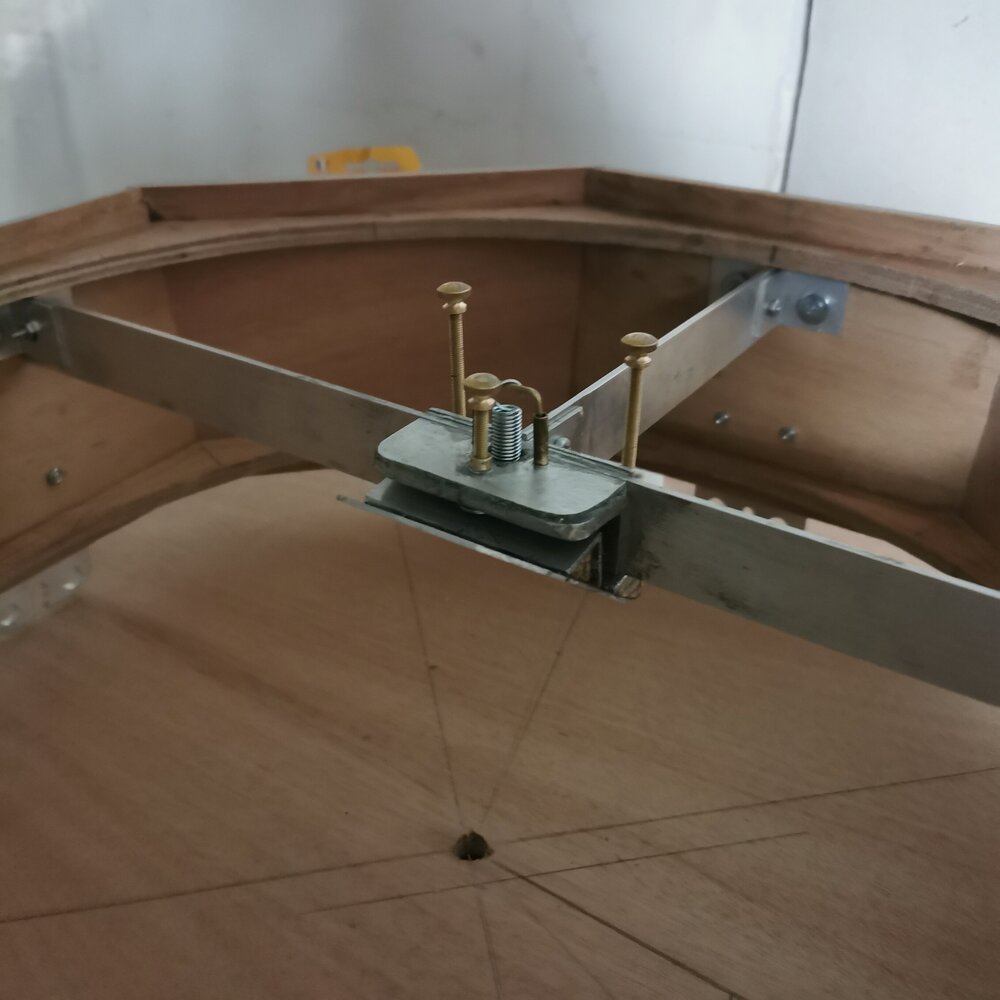

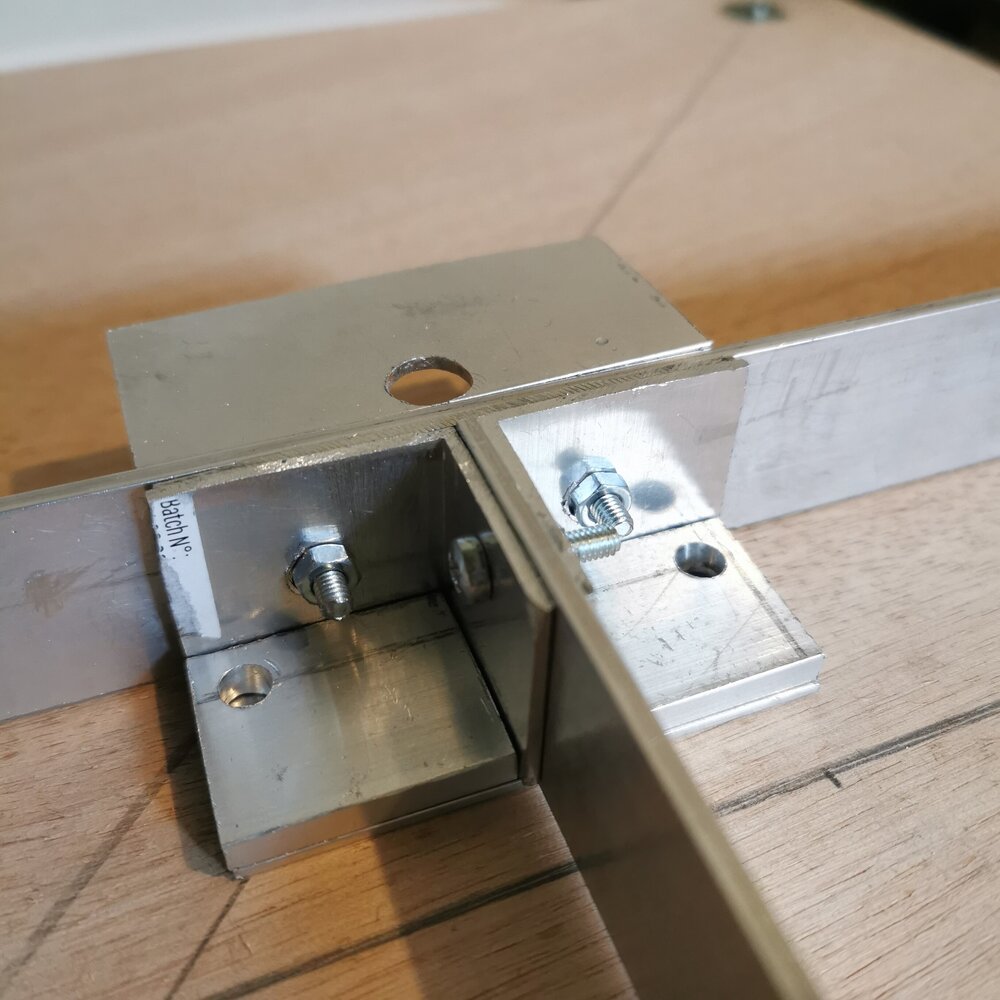

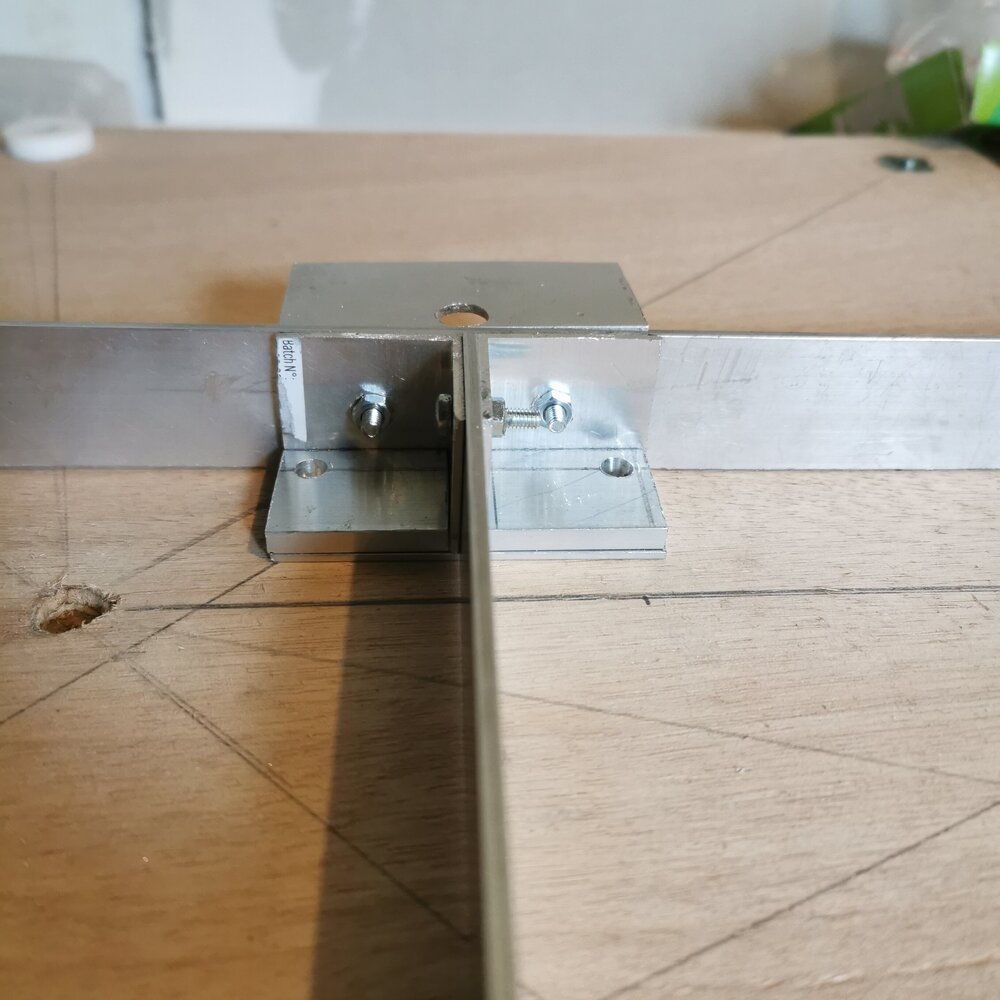

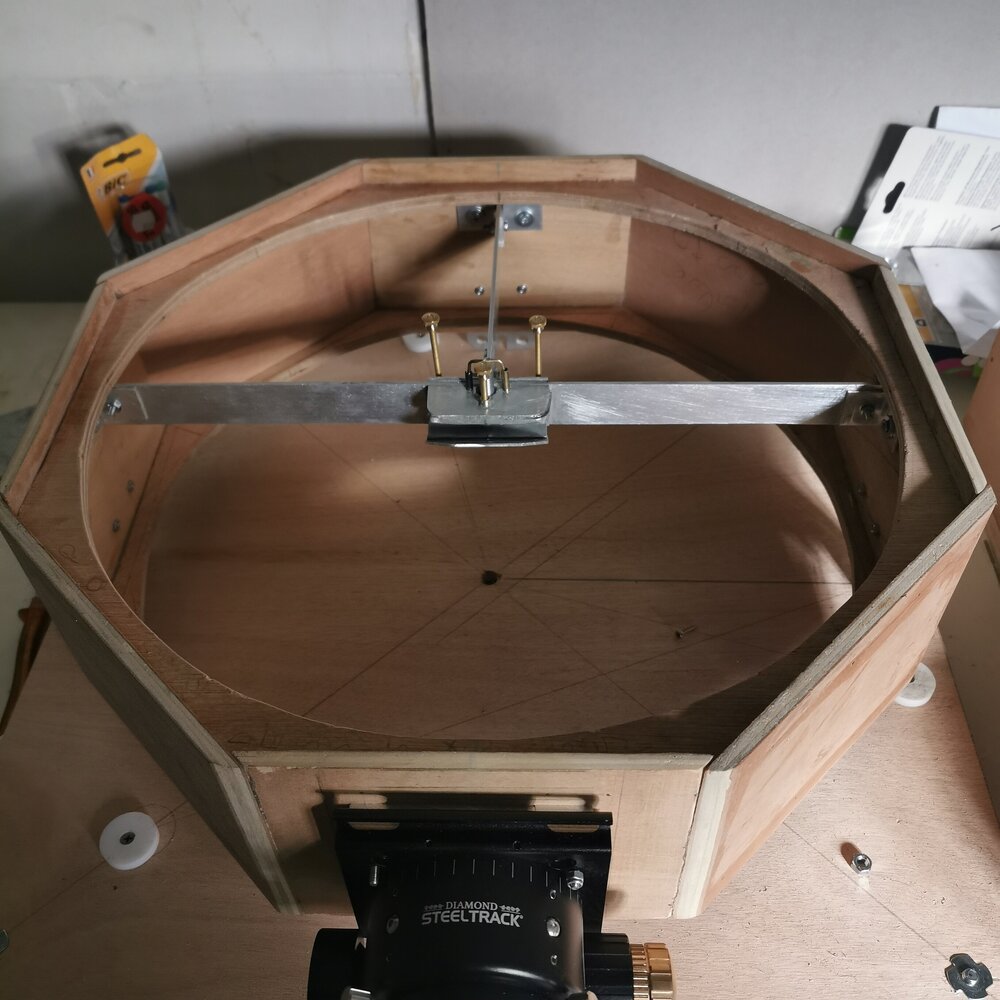

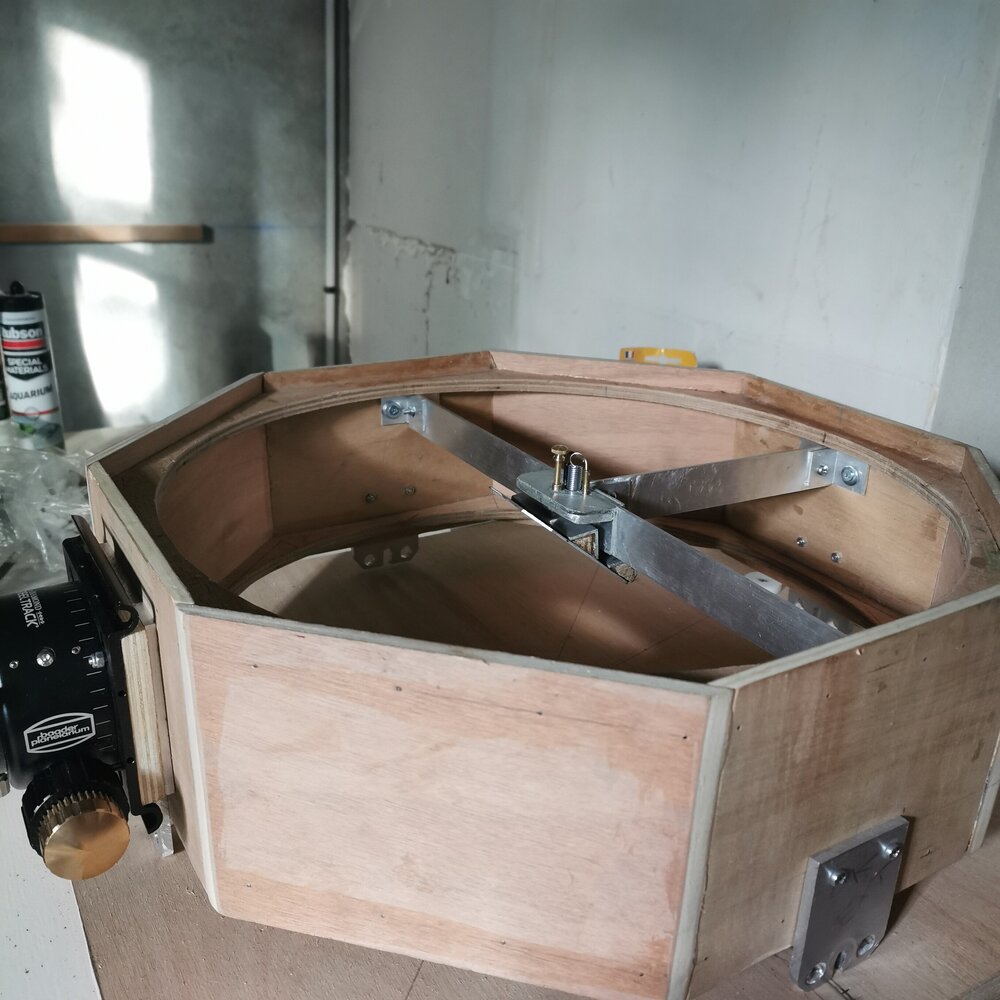

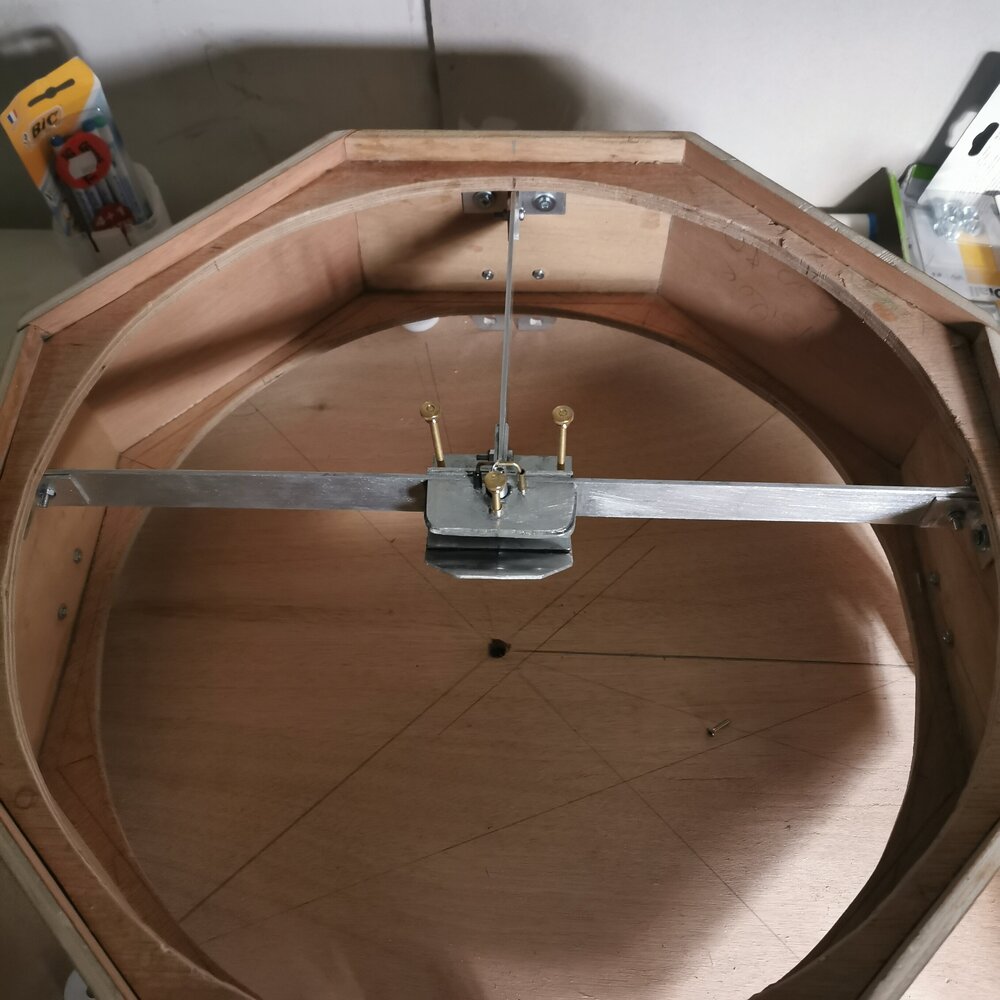

Bonjour, Quelques photos de la mise en place de l'araignée dans sa cage. J'attends pour la coller par ses pattes alu d'avoir fixé le miroir secondaire sur son support. Au cas où il faudrait la déplacer après vérif au collimateur laser dans le PO du bon alignement des centres optiques. Bonne soirée, Jean-Michel

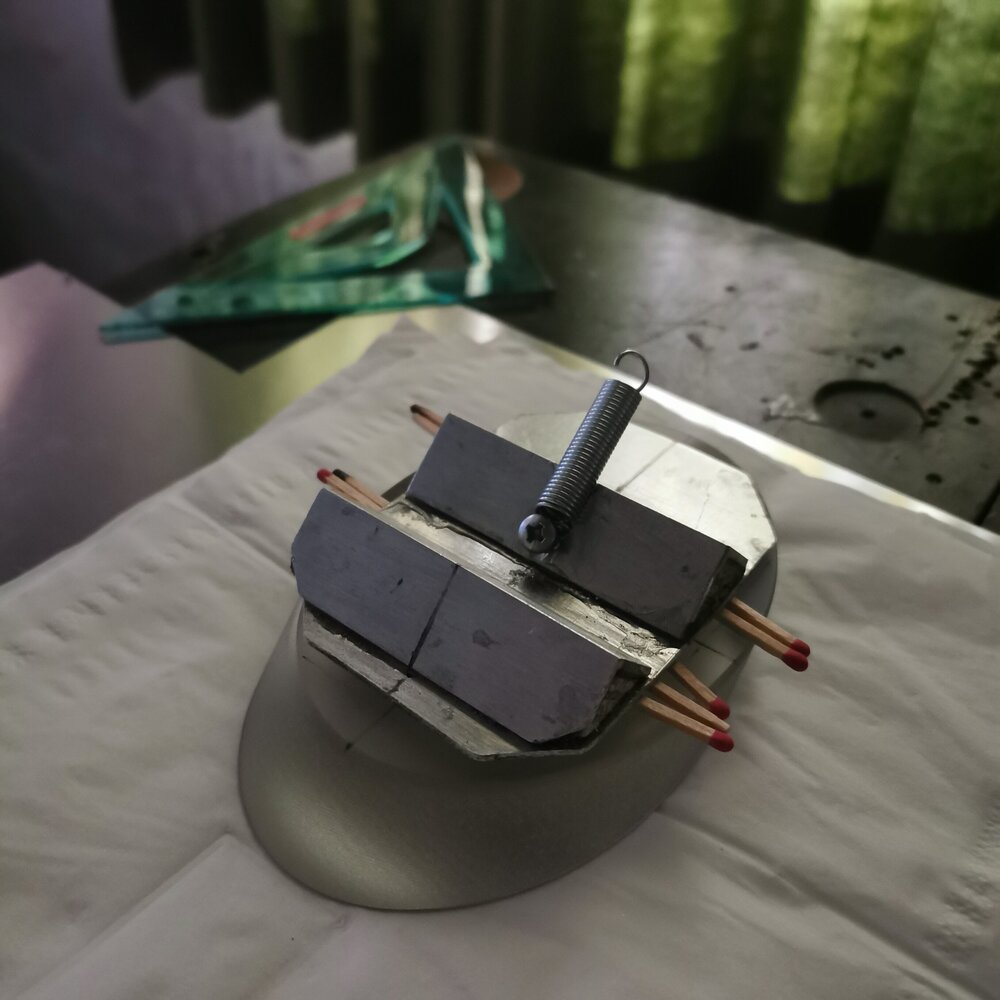

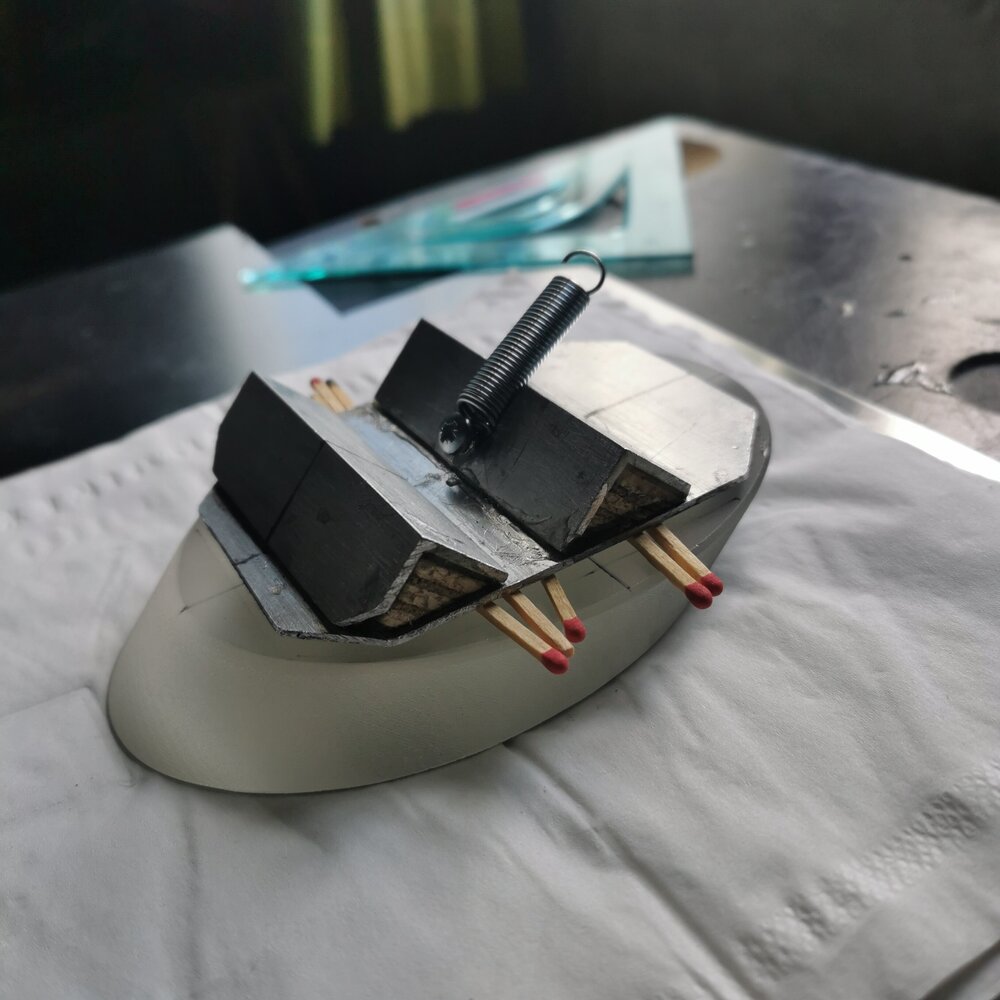

Bonjour Yannick, Dernière question avant l'opération collage miroir: Je ne me souviens plus avec le Strock 250, on colle bien le support sur le dos du miroir(avec des alumettes entre les deux et bien sûr des plots de colle aquarium) et non l'inverse en prenant soin de faire reposer la face du miroir sur un papier en cellulose. Par contre est ce qu'on doit mettre un poids sur la plaque support secondaire le temps des 24 h de collage pour bien la faire prendre sur le miroir? Merci d'avance pour ton éclairage. Bonne journée

Bonsoir, Demain, ultime étape pour la mise en place de l'araignée dans sa cage. Avant cela, je vais fixer les pattes de l'araignée au plus haut de la cage afin que mon miroir secondaire soit pile dans l'axe du PO. Ensuite, en tenant compte de l'Offset je reculerait de quelques mm vers l'arrière la patte centrale de l'araignée , l'éloignant du PO afin d'aligner le centre optique(et non géométrique) du miroir secondaire avec le centre optique du miroir primaire. Je pense depuis le début visser cette araignée à la cage via 2 petites équerres alu aux extrémités(Comme avec le Strock 250) avec des petites vis à bois de 10mm(les faces de ma cage ne faisant que 10mm d'épaisseur). Comme les équerres seront collées et vissées à la cage , cela sera suffisant je pense🤔🤔. Ensuite protocole collage du miroir secondaire sur son support (avec 4 plots de colle aquarium et des alumettes entre le support secondaire et le miroir). Pour finir, vérif avec collimateur laser dans le PO que le faisceau arrive bien sur le centre optique du miroir. Si c'est le cas, je dévisse l'araignée de la cage et colle puis revisse celle-ci pour la figer définitivement dans cette position. Volà pour le protocole que j'ai envisagé pour achever cette étape délicate sur le plan de la précision car constituant je trouve un chaînon essentiel dans le chemin optique de l'instrument. Bonne soirée, Jean-Michel Stardreamer

Bonjour Yannick et merci pour tes conseils à ce niveau de la conception du Strock 400 qui est pour moi exigent en précision car il s'agit avec le barillet d'un élément primordial sur le plan mécanique et optique du télescope. Bien compris pour estimer la bonne raideur du ressort😉 Par contre, question idiote,( mais dont réponse est aussi instructive pour ceux qui lisent le post et voudraient se lancer dans l'aventure), je me demandais avant de fixer et figer mon araignée à ma cage, pour optimiser le champ de pleine lumière, le centre optique symbolisé par la vis centrale du secondaire doit bien se retrouver(comme dans mon Strock 250) en plein centre de la cage et correspondre au centre du miroir primaire? Il faut donc reculer la grande patte de l'araignée d'autant de mm. Merci Yannick et bonne journée

Bonjour Adam, Oui tu as parfaitement raison pour la vis centrale, je comptais la tailler aujourd'hui. C'était juste pour la présentation artistique 😉😊Une belle vis laiton en plus... un peu surdimensionnée, ça a son petit effet non☺️ Je vais donc la couper à hauteur des 2 autres. Bonne journée

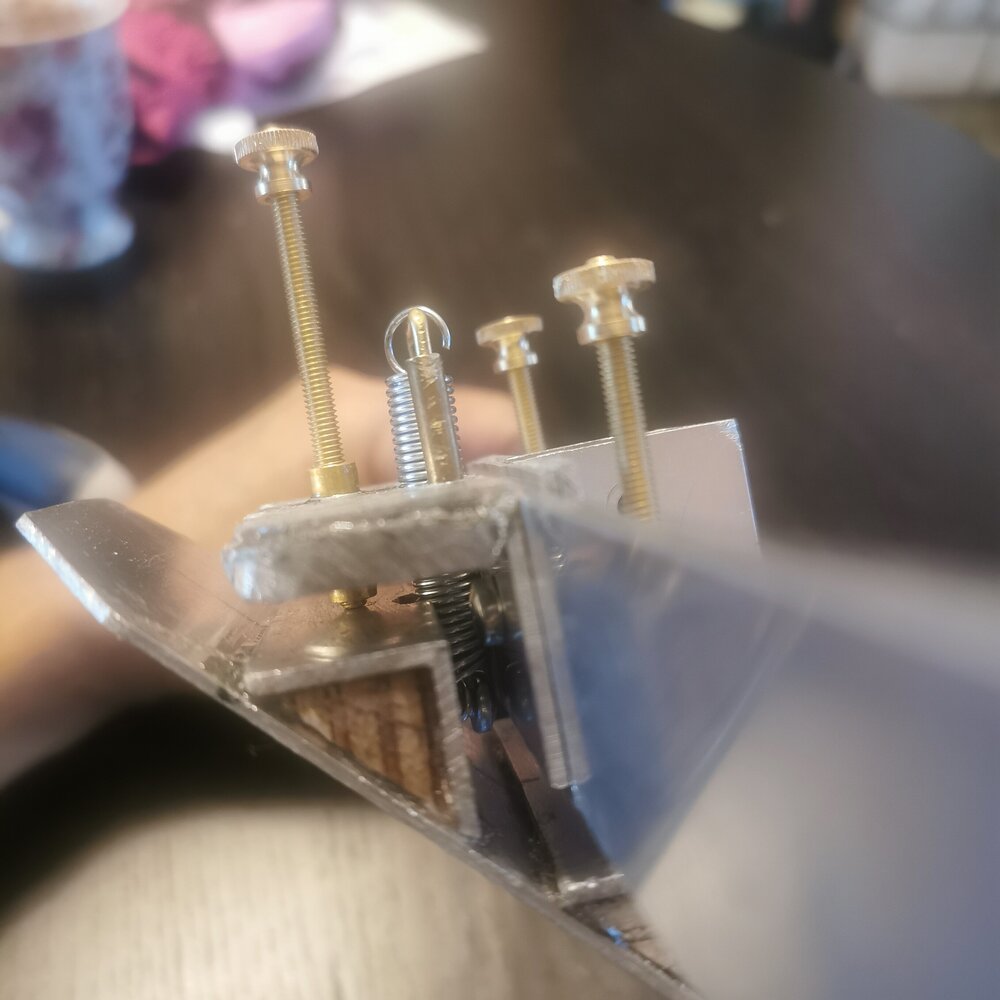

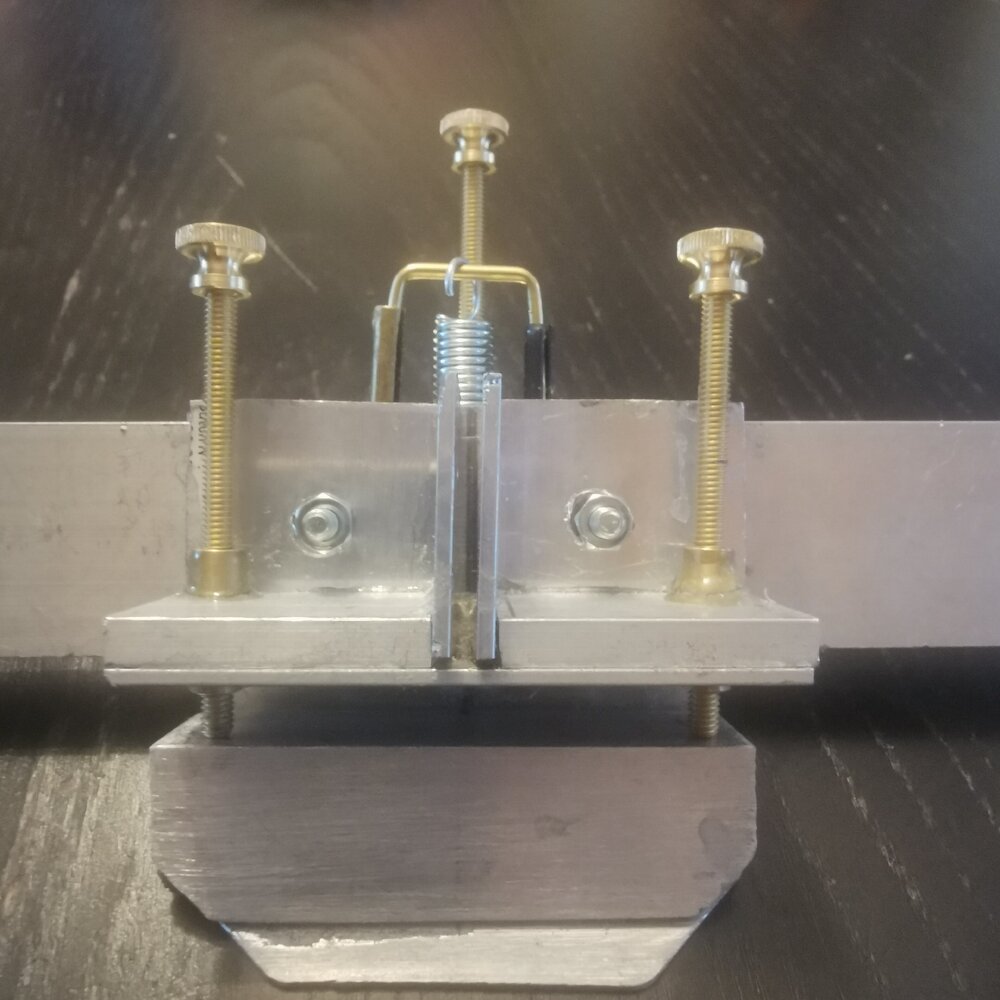

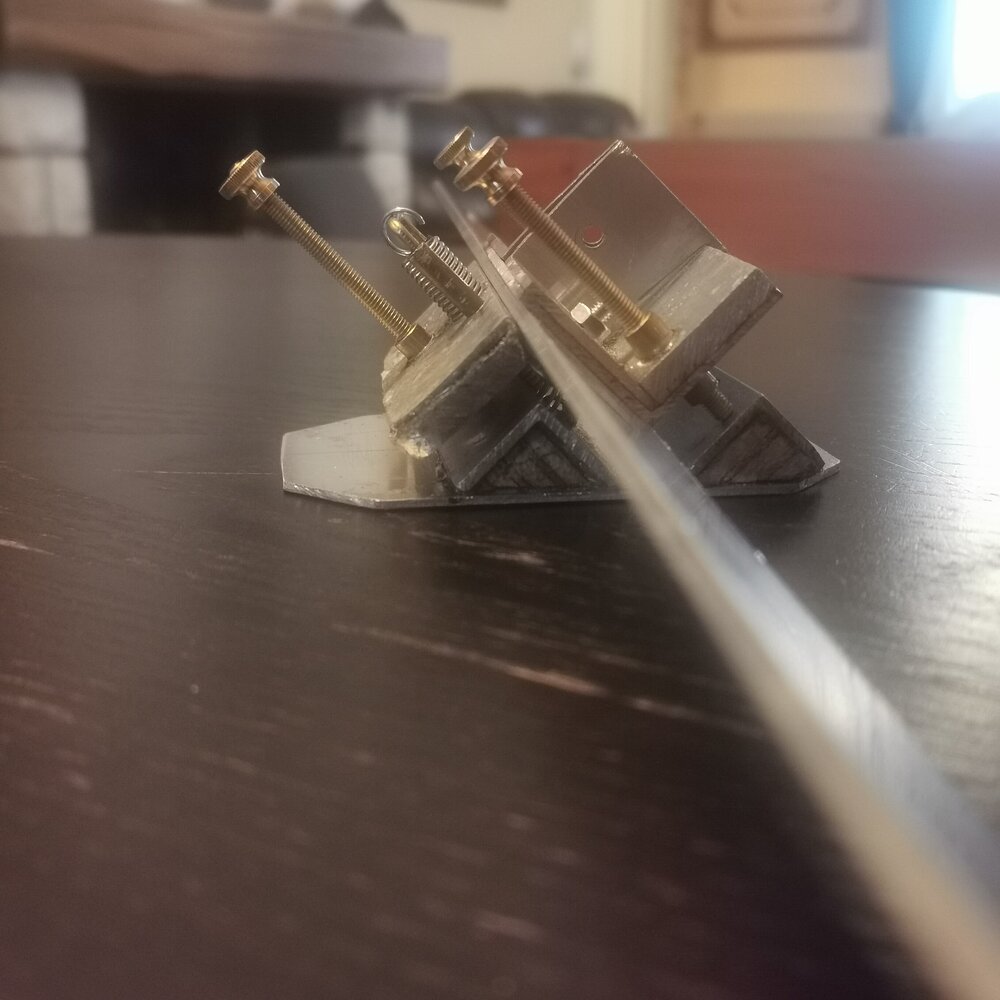

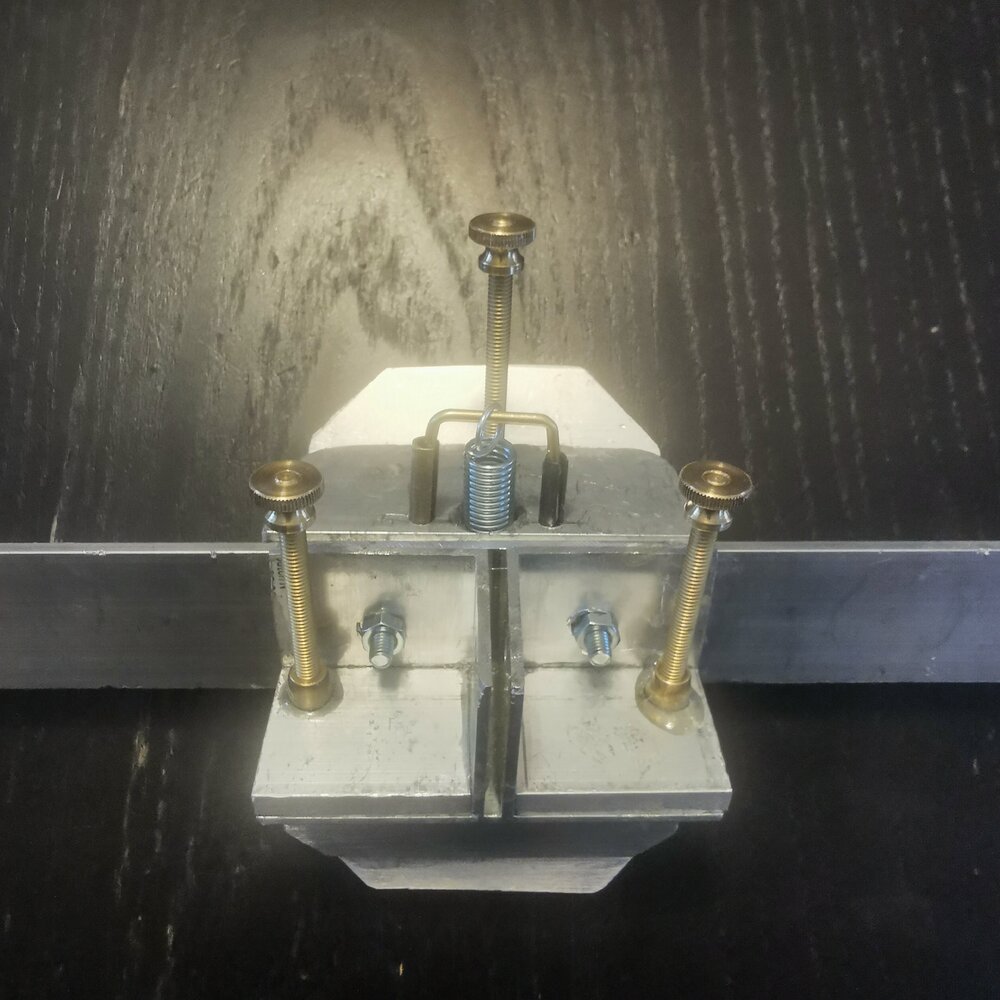

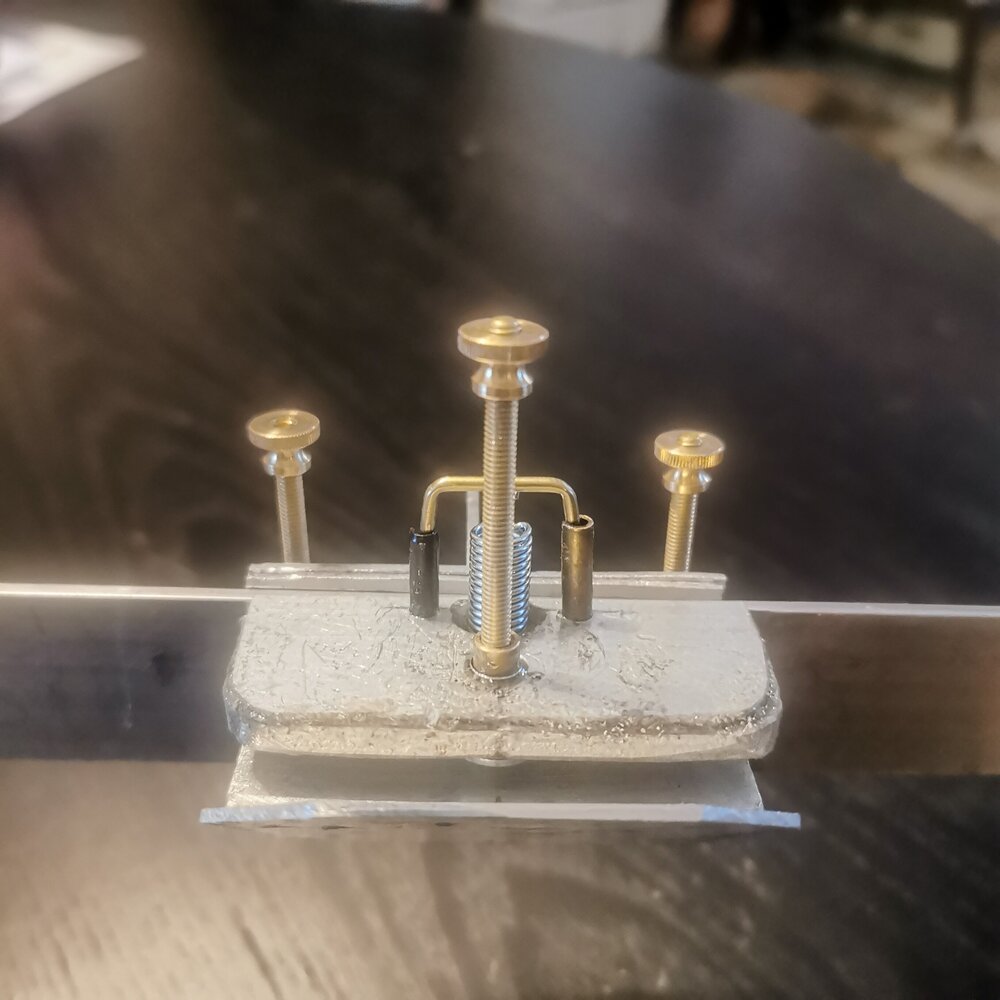

Bonsoir à tous, Je viens de terminer mon support de secondaire, cela m'aura pris du tempsais j'ai enfin assemblé les différents éléments😅😅😊. Reste maintenant à fixer l'araignée dans le secondaire avec la colle aquarium et ensuite mission collage du miroir et réglage/alignement du secondaire dans l'axe optique du PO. Quelques photos : Cette araignée étant l'un des éléments du scope qui m'avait posé le plus de pbms avec le Strock 250, je suis déjà satisfait de l'avoir à peu près réussi. Petite question à Yannick, pour la tension du ressort, quand savoir lorsqu'elle est correcte et pas trop puissante? Bonne soirée Jean-Michel Stardreamer

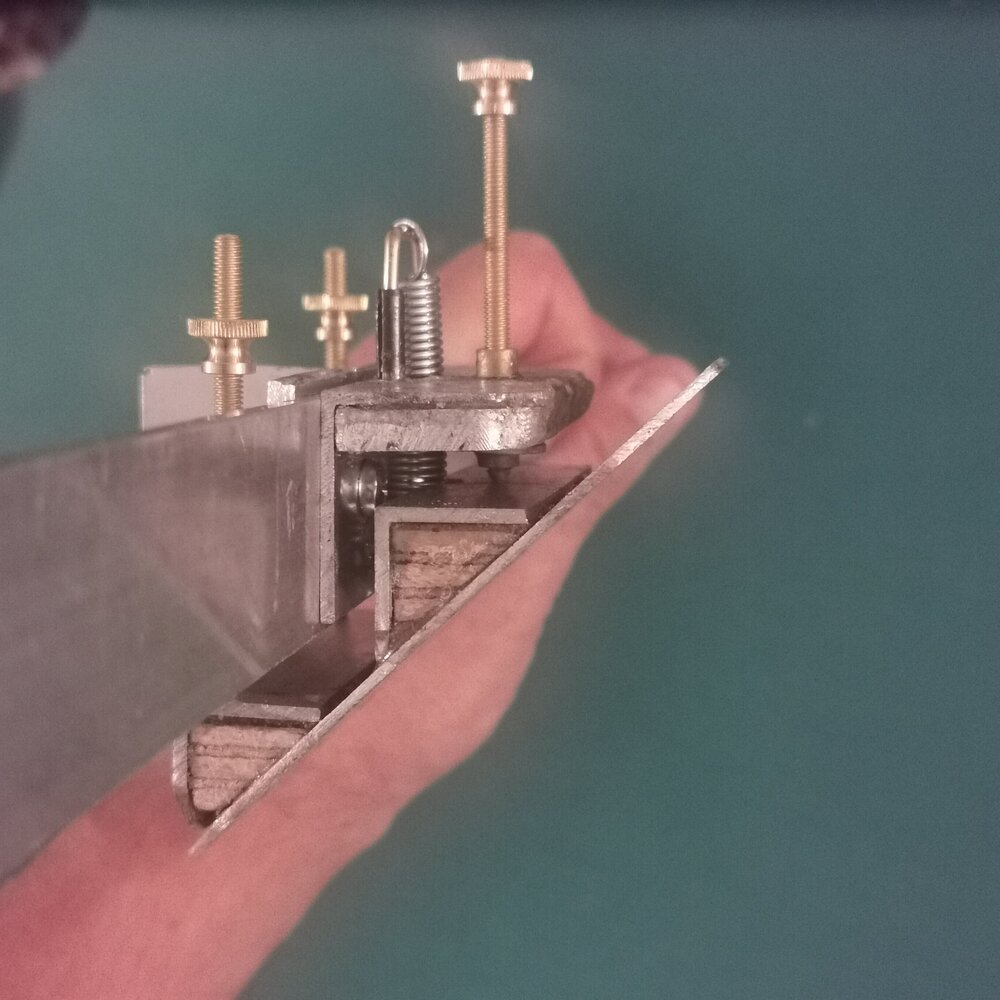

Bonjour Yannick, ne t'inquiète pas, dans cette phase collage/renforcement du support secondaire, on ne le voit pas sur les photos, mais sur cette pièce (essentielle car supportant à elle seule tout le poids du miroir secondaire par un ressort seulement!😵‍💫😁)j'ai rajouté une plaque alu ép 5mm sur la cornière avant sur laquelle sera fixé le ponté (je pense que ça devrait tenir😉) Bonne journée Jean-Michel

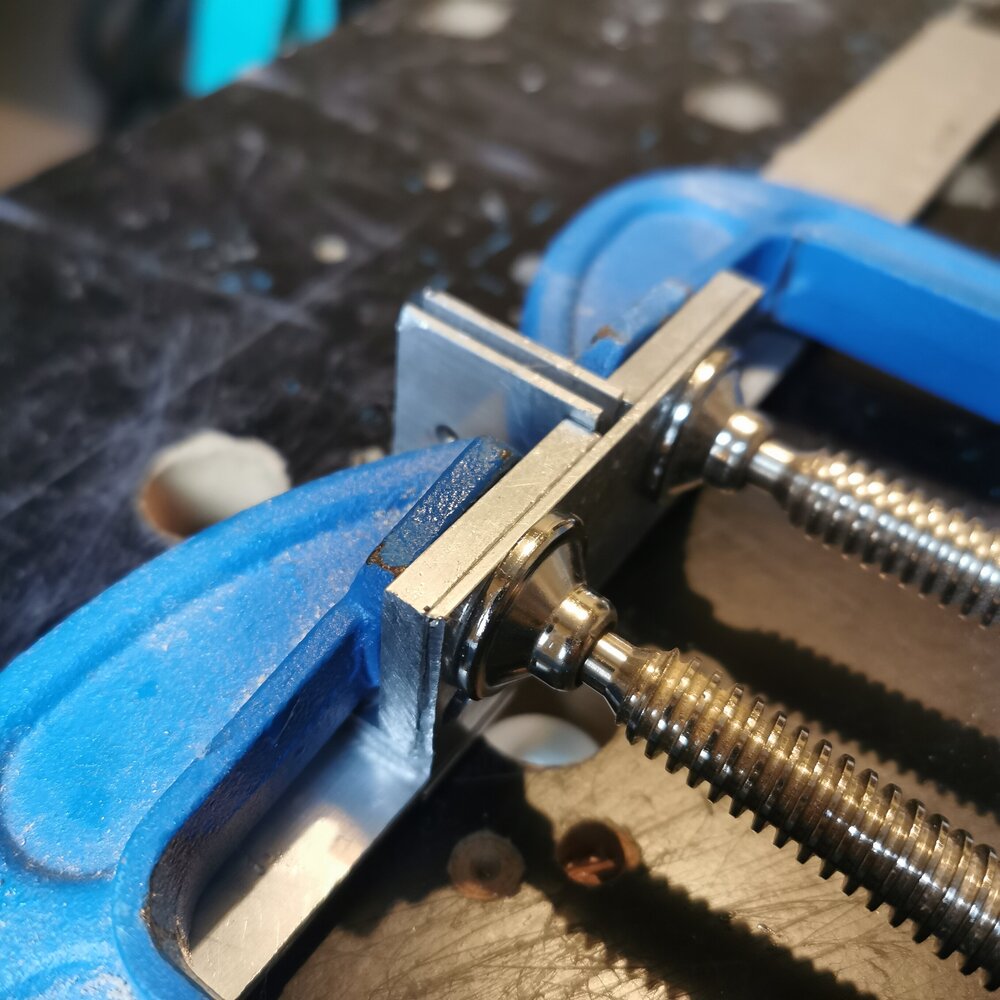

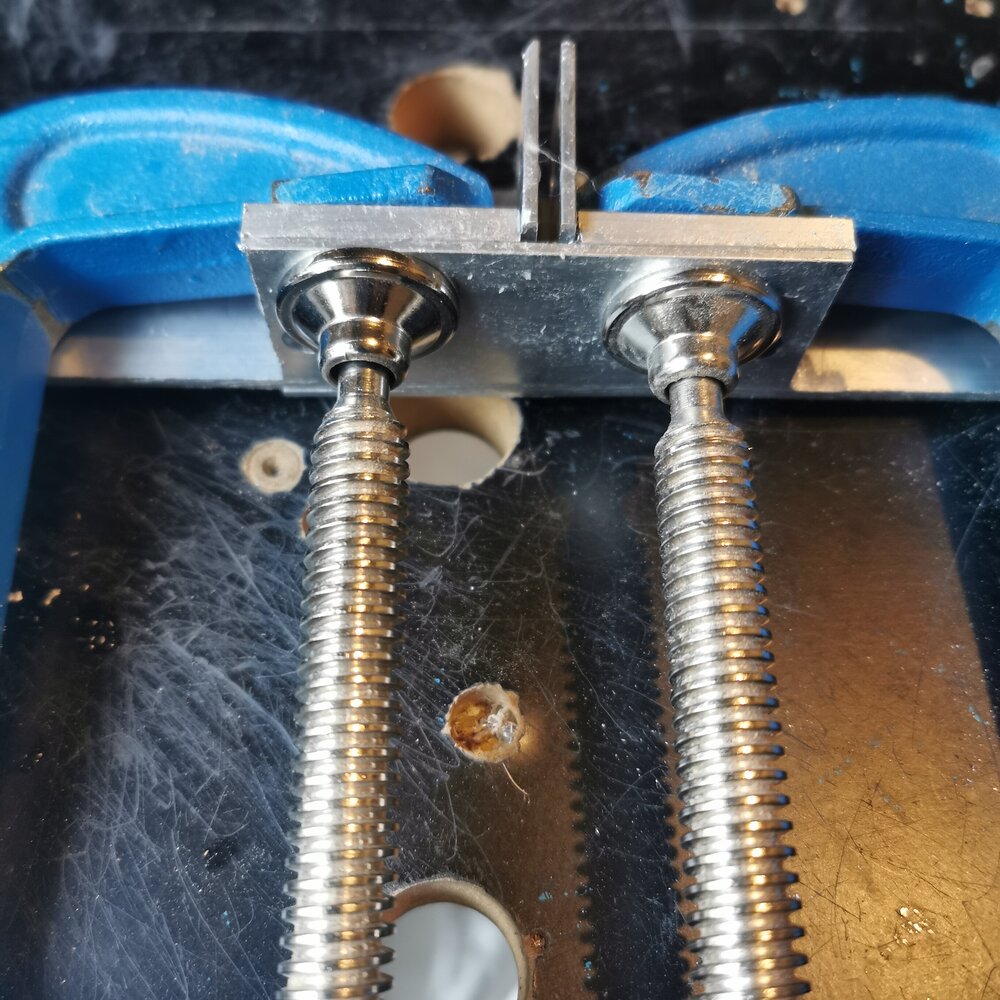

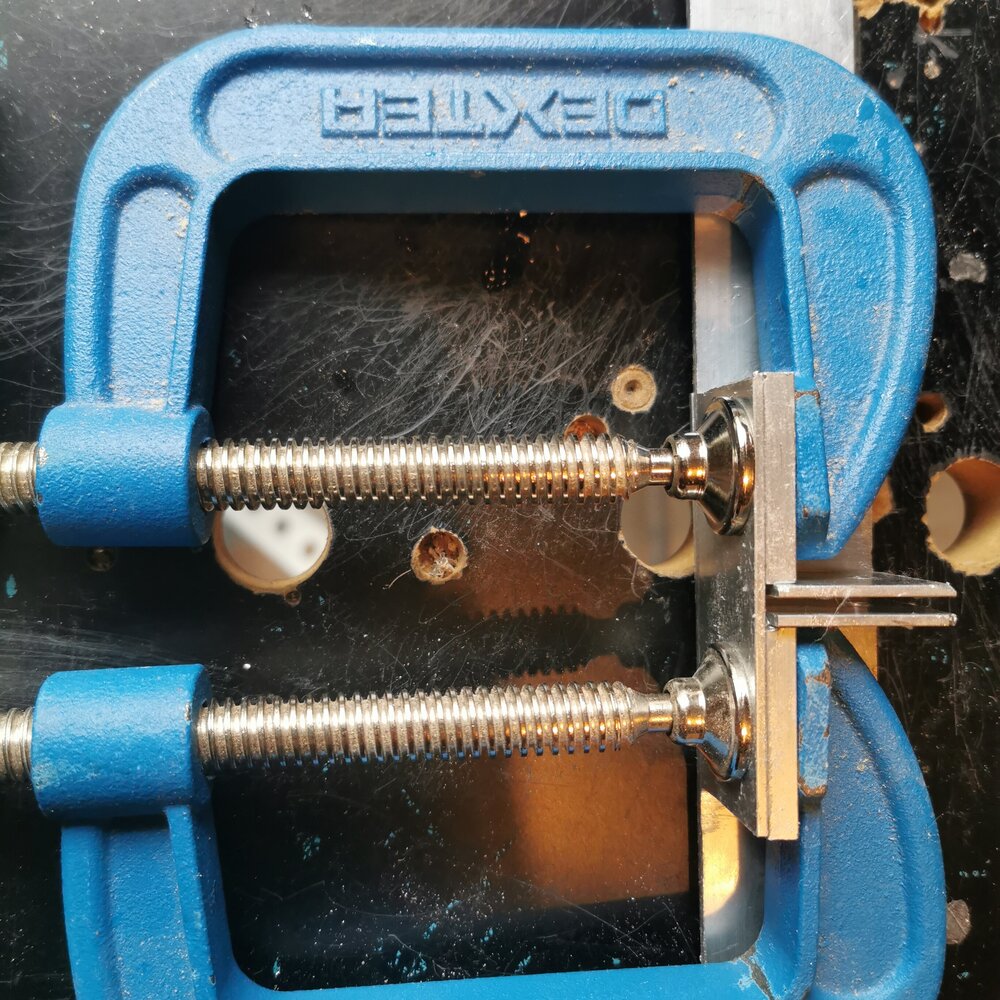

Bonjour, quelques photos de la phase collage de mes renforts cornières alu(de 5mm) recevant mes douilles pour le passage des vis que je dois recevoir jeudi. Après, je passerai à la phase assemblage des différents morceaux du support secondaire : Pontet pour tenir le ressort de tension et mise en place des douilles/inserts équipées de leur vis en laiton "molletés" SVP😉😊 Ensuite grande finale avec collage du miroir secondaire à la colle aquarium. Après ce sera la phase réglage de la position du miroir(après fixation bien sûr de l'araignée à la cage secondaire) par rapport au PO. Bonne Journée Jean-Michel Stardreamer

Bonjour, Après avoir mesuré l'emplacement des trous des inserts pour le passage des 2 vis de réglage(et avant de tarauder et coller ces inserts), j'ai calculé que les pointes de mes vis arrivent à 5mm-6mm du bord (latéral) de la cornière. Est-ce trop proche? La base de mon triangle formé par les 3 vis sera donc de 60mm. Merci pour vos conseils. Bonne journée

Super et merci Yannick pour le dessin😉C'est vrai, c'est plus facile de visualiser les choses comme ça. Bonne soirée. Jean-Michel

Bonjour Yannick, Je comprends mieux maintenant l'intéret des pastilles de laiton. C'est vrai que la vis sur laquelle se prend le ressort est fixé sur la cornière alu est un peu fine mais comme on ne peut le voir sur la photo, pour mieux faire tenir cette cornière alu sur de l'alu(l'époxy est parfois insuffisante), j'ai collé du bois par dessous sur lequel la vis est vissée. Merci encore Yannick pour tes précieux et si précis conseils. Bon week-end Jean-Michel

Bonsoir Adam, avant de passer ma commande chez vis express, je voulais savoir pourquoi tu avait mis des pastilles de laiton sous les 2 vis. Cela permet t-il d'améliorer la stabilité des vis en les guidant et les limitant dans leur possibilité de mouvement ou d'éviter à leur pointe de glisser sur la cornière?🤔 Cela me semble en tout cas répandu dans la conception des supports de secondaire de coller ces pastilles à l'emplacement des pointes des vis. Autre chose, les tiges filetés en laiton pour les 2 vis de réglage feront 4mm de diamètre, est-ce que 3mm aurait pu suffire? Pour la longueur vu que j'en commande de 10 de 60mm de long ça ira. D'avance merci pour tes explications. Bon week end Bonsoir Adam, avant de passer ma commande chez vis express, je voulais savoir pourquoi tu avait mis des pastilles de laiton sous les 2 vis. Cela permet t-il d'améliorer la stabilité des vis en les guidant et les limitant dans leur possibilité de mouvement ou d'éviter à leur pointe de glisser sur la cornière?🤔 Cela me semble en tout cas répandu dans la conception des supports de secondaire de coller ces pastilles à l'emplacement des pointes des vis. Autre chose, les tiges filetés en laiton pour les 2 vis de réglage feront 4mm de diamètre, est-ce que 3mm aurait pu suffire? Pour la longueur vu que j'en commande de 10 de 60mm de long ça ira. D'avance merci pour tes explications. Bon week end Bonsoir Adam, avant de passer ma commande chez vis express, je voulais savoir pourquoi tu avait mis des pastilles de laiton sous les 2 vis. Cela permet t-il d'améliorer la stabilité des vis en les guidant et les limitant dans leur possibilité de mouvement ou d'éviter à leur pointe de glisser sur la cornière?🤔 Cela me semble en tout cas répandu dans la conception des supports de secondaire de coller ces pastilles à l'emplacement des pointes des vis. Autre chose, les tiges filetés en laiton pour les 2 vis de réglage feront 4mm de diamètre, est-ce que 3mm aurait pu suffire? Pour la longueur vu que j'en commande de 10 de 60mm de long ça ira. D'avance merci pour tes explications. Bon week end

Bonjour, Je viens de terminer mes carrés alu qui recevront les 2 tubes en laiton pour les vis de réglages du secondaire. Je les présente seulement avant de les coller. Photos:

Bonsoir Yannick, Je comprends ton incompréhension face à ma façon un peu emprique de procéder. Mais rassures-toi, je n'ai mis aucun rivet ni figé quoi que ce soit, ni collé de pièces de l'araignée. J'assemble différentes parties et je les visse entre elles pour visualiser précisemment( en 3d) les emplacements des trous à percer, ajuster les alignements de perçage, repérer de visu le passage des différentes vis que je peux ainsi pointer directement. Comme ça cela évite de reporter des côtes d'un plan papier aux pièces, source d'erteurs et d'imprécisions je trouve. Et, du moment qu'on ne colle rien je me dis qu'on ne risque rien. Merci pour la photo de l'araignée du T400 de Serge, cela me permet de visualiser l'espacements des 3 vis qui j'ai compris doit être le plus grand possible pour que le système ait le max de stabilité, d'efficacité et de précision . Bonne soirée. Jean-Michel

Bonjour et Merci Yannick, je comprends mieux maintenant pourquoi depuis le Strock 250, les pointes des vis tombent toujours sur le bord de la cornière. Par contre, un ressort(au milieu pour rester fidèle au modèle Strock😉)est suffisant ou tu conseilles d'en mettre 2? Bonne soirée Jean-Michel

Rebonjour Adam, Une question que je me pose quand je vois après avoir présenté l'ensemble du secondaire en face à face : la pointe des 2 vis laitons de réglage sont en contact du bord de la cornière (à 5mm). Sur ta photo, j'ai vu également que tes pointes de vis étaient proche du bord de la cornière, y a t-il un intérêt mécanique à cela? Merci de m'éclairer🙂 Bonne après midi
