Boite à Flats pour Evostar 72ED 1.0.0

   (0 reviews)

About This File

Bonjour les Astrams

Je vous soumets un écran à Flats pour une Evostar 72ED.

Il faudra en plus un peu de visserie en M4, 4 boulons de 25mm + 4 écrous + 4 rondelles pour assembler les pièces 1,2 et 3. Les trous dans les pièces 1 et 3 seront aussi à percer, car je ne suis pas un pro dans la conception et je voulais être sur qu'ils tombent en face.

Le spot est placé dans la pièce 3, donc avant l'assemblage.

Un trou sur la pièce 4 permet le passage du câble du spot, et deux autres sur le pourtour sont là pour visser le cas échéant la pièce 4 sur l'ensemble, personnellement je ne m'en suis pas servit, l'emboitage est suffisant.

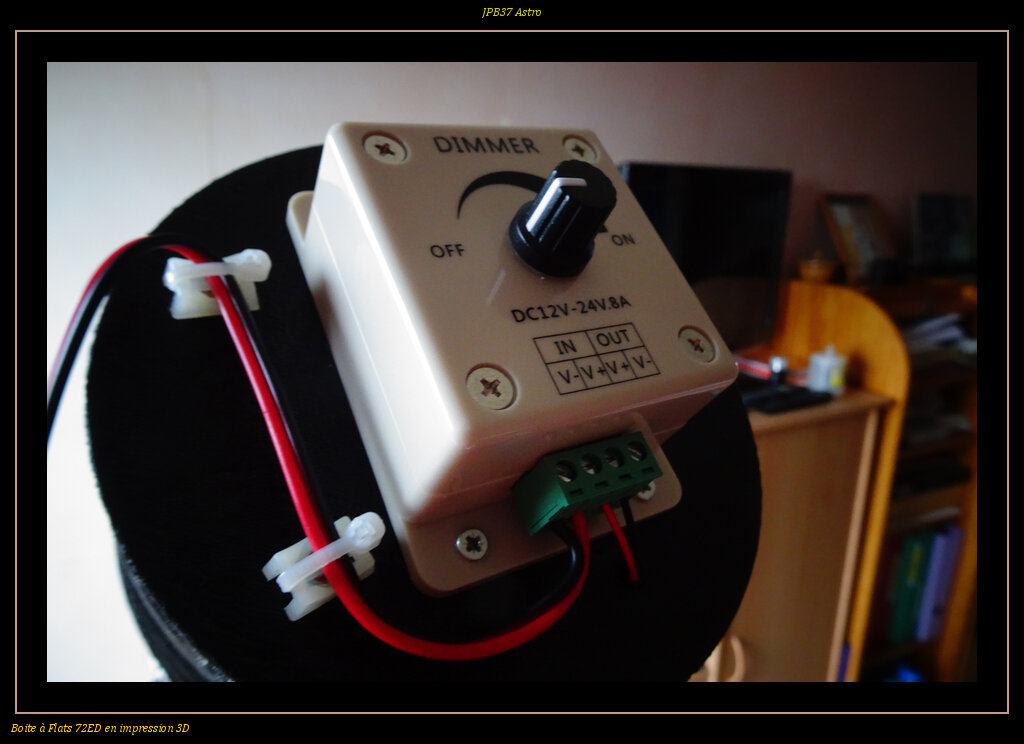

Le spot vient de chez Aliexpress tout comme le variateur de tension

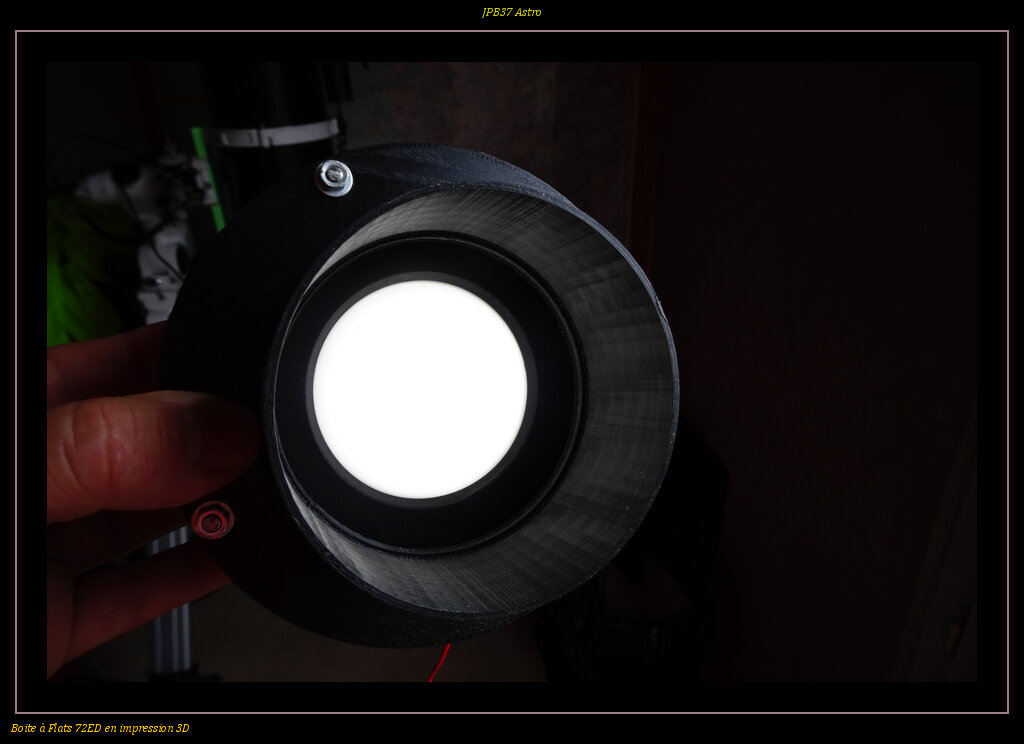

L'ensemble a été imprimé en PLA Jayo noir, avec une Alfawise U30 Pro.











Edited by jpb37

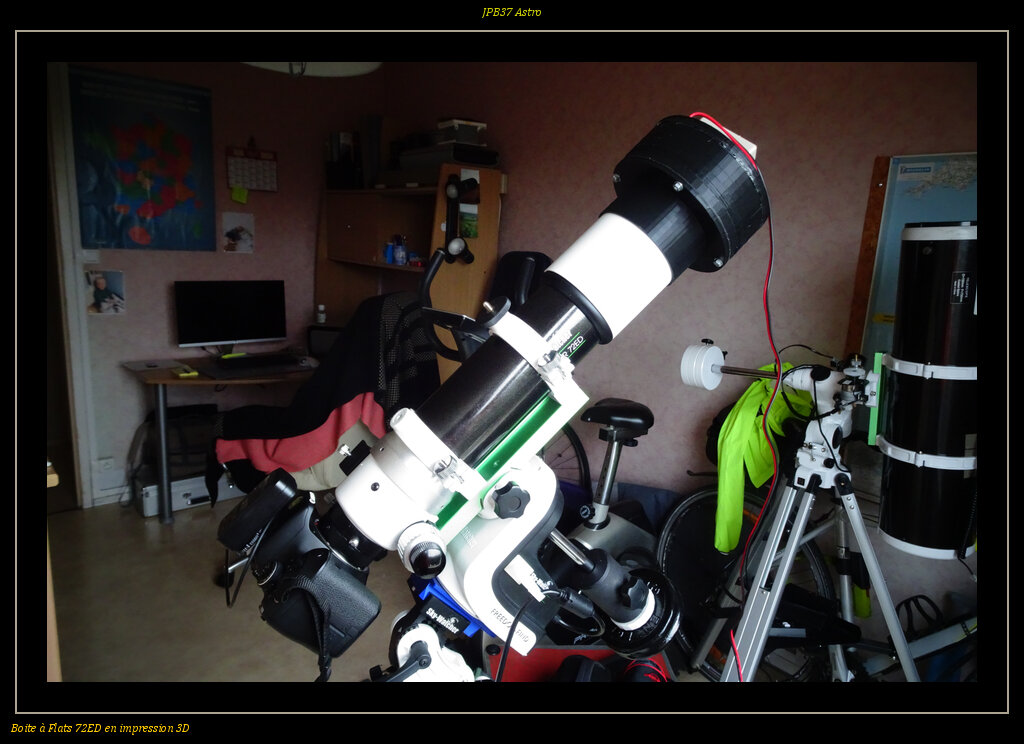

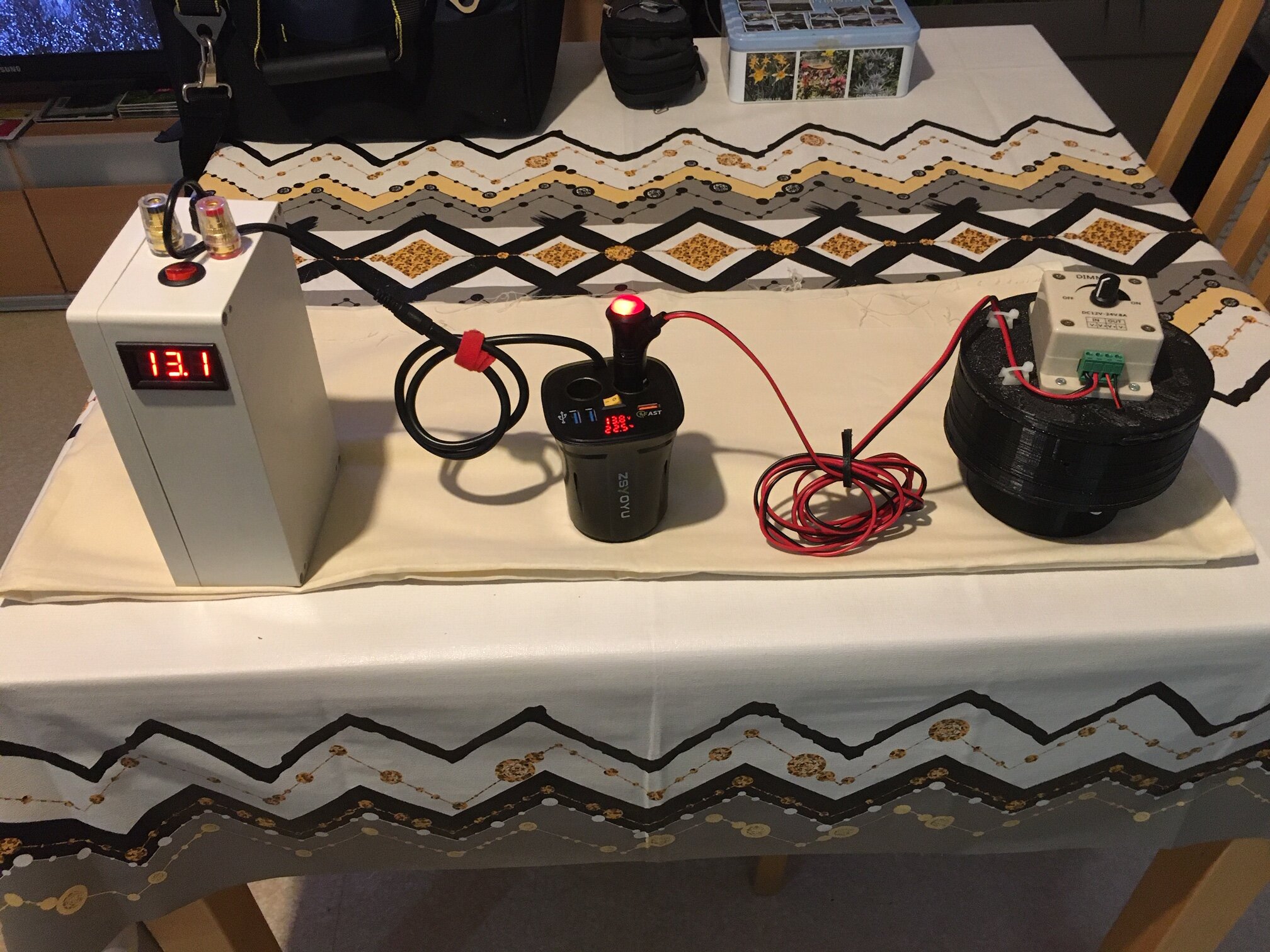

Ajout d'une photo de l'ensemble batterie/écran à flats


What's New in Version 1.0.0   See changelog

Released

Ayant eu un problème lors de l'assemblage des pièces 1,2 et 3 je viens de modifier le fichier de la pièce 2. Les trous pour les fixations étaient un peu trop près de la partie remontante de la pièce 3, j'ai réussi tout de même à faire le montage, mais pour que vous n'ayez pas cet inconvénient je vous informe de la modification.

  • J'aime 2
  • Merci / Quelle qualité! 1
