Banque de fichiers 3D

Cette rubrique vous permettra d'héberger ici et gratuitement vos créations en 3D.

28 files

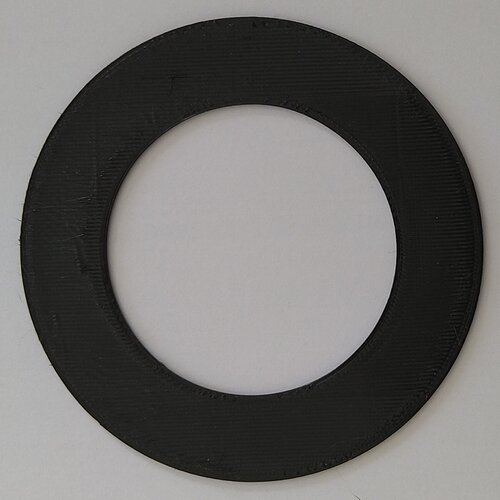

  1. Diaphragme 60mm à l'ouverture d'une TS80 phtoline

    Bonjour,
    un diaphragme de 60mm à l'ouverture d'une lunette de TS photoline 80 f/7 destiné à ramené le rapport focal à 9.3 pour des applications spectro.
    Epaisseur 1.5mm en Petg, rentre avec une légère friction dans le baffle. Bon maintient.
    Simple et imprimé.
    Bon ciel

    0 downloads

       (0 reviews)

    0 comments

    Submitted

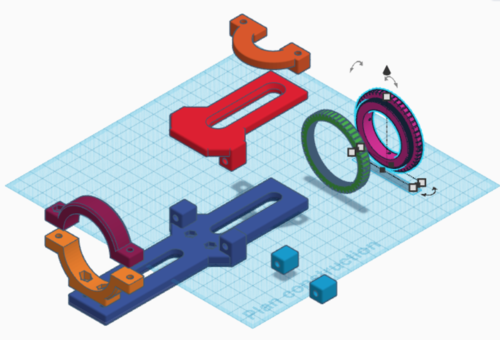

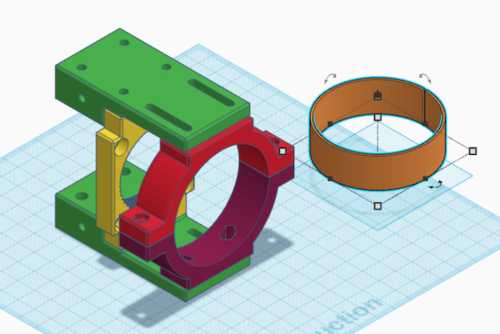

  2. Support Nema14 et liaison molette pour PO SW sans démultiplication

    Bonjour les amis,
    J'ai fait un petit support moteur pour Nema14 sans réduction que je voulais monter sur un porte-oculaire Skywatcher basique (sans démultiplication). J'avais ce moteur et un courroie GT2 à la maison et avec ces fortes chaleurs impossible de jardiner, faut s'occuper.
    J'ai également fait un support qui permet de monter une roue de poulie GT2 directement sur la molette du PO. Ca se solidarise directement grâce aux ergots qui rentrent dans la molette, un peu en force, c'est voulu.
    Pour l'instant ça  fonctionne plutôt bien, la courroie GT2 se tend bien et est facilement débrayable.
    J'avais un problème de diamètre des axes : le PO est de 4mm de diamètre, mes poulies en 60 dents de 6.25....et les couplages souples me donnaient un gros porte-à-faux pour le moteur par rapport aux trous de fixation sur le PO (pas envie de faire des trous dans le tube et puis je ne saurais probablement pas faire).
    J'ai mis un Nema14 avec 400 pas par tour sur une roue 20 dents, derrière il y a une roue 60 dents montée sur le PO, bref 1200 pas pour faire un tour de molette du PO.
     À l'arrivée j'ai 10 microns par pas, il faudrait une roue un peu plus grosse, ce que permet mon montage mais j'ai pas ça en stock : idéalement 16 dents côté moteur et 72 sur le PO pour ce moteur et mon tube 200/1000 me donnerait 8 pas dans la CFZ contre un peu plus de 5 actuellement. Niveau couple ça passe bien, le petit moteur arrive bien à tirer et pousser mon imageur : correcteur + allonge +RAF+Cam, ça pèse.

    Astronomiquement,
    David.

    PS : dès que le tube est sorti je fais une photo du montage complet.
    PPS : ma dernière soirée a été dévastée par un fil qui s'est débranché dans le boitier électronique. J'ai fait un truc tiré du MyFocuserPro2 mais je suis visiblement pas doué en soudure, il n'aura duré que 3 soirée.

    0 downloads

       (0 reviews)

    0 comments

    Updated

  3. Viseur solaire

    Salut,
    un petit viseur solaire tout simple et réglable.
    La corps est imprimé en PETG noir à 0.3mm/couche.
    La mire est imprimée en PETG ou PLA blanc et imprimée à 0.15mm/couche.

    6 petites vis moletées de 3mm permettent:
    pour les radiales, de régler / centrer la mire (en fonction de l'alignement parfait ou non de l'embase de viseur)
    Les petites vis parallèles au tube permettent de bloquer tout ça en place.

    J'ai testé avant de vous le proposer, ça coûte rien et ça fait le job.

    JM


    2 downloads

       (0 reviews)

    0 comments

    Submitted

  4. Adapateurs contrepoids Decath (axe 29mm) pour barre CP skywatcher (axe 18mm)

    Salut.
    Si les "fontes" Décath de 1kg sont parfaites sur une barre de CP iOptron (par exemple), en utilisant leurs clips de serrage sur les haltères pour les bloquer, il n'en va pas de même sur la fine barre CP de la Heq5.
    Histoire de ne pas multiplier les bouts de fonte je me suis imprimé des adaptateurs: version pour un ou deux CP (1 ou 2kgs).
    Le petite bague fendue sur glisse sur la partie étroite de l'adaptateur  et sera serrée par le clip Décath, elle et assure un serrage régulier de l'ensemble.
    Testé et approuvé, ça me permet de n'avoir que le poids nécessaire, et pas plus, pour mon set up (5kg CPSW + 2kgs ajoutés, en bas de la barre).
    Ca ne bronche pas à l'usage.
    Imprimé sur la PRUSA I3MK3 avec du PETG (Prusa) en mode rapide 0.3mm.
    J'ai mis le fichier STL en P.J.

    Voili voilou, à toutes fins utiles.
    Jean-Marc

    3 downloads

       (1 review)

    0 comments

    Submitted

  5. Chercheur solaire

    Bonjour les Astrams

    Ayant besoin d'un chercheur solaire j'ai trouvé mon bonheur sur ce forum, mais pas celui présenté dans le post, mais celui-ci  proposé par papatilleul.
    Je l'ai réalisé, mais j'ai de suite vu qu'il risquait se casser si il prenait un choc, et aussi les deux faces ne me semblaient pas parallèles.
    J'ai donc décidé de m'en inspirer pour tenter d'en fabriquer un plus costaud.
    Après trois tentatives je suis arrivé à ça







    Si vous vous demandez pourquoi avoir choisi la couleur rouge, je vous dirais que c'est pour être en accord avec mes caméra ZWO 😉

    Imprimé avec ma Alfawise U30Pro, filament PLA Eryone rouge
    température de la buse à 215° pour la première couche et plateau à 65°, puis 200° et 60° pour les suivantes.
    Découpage avec PrusaSlicer-2.4.0

    Maintenant il n'y a plus qu'à attendre que le soleil daigne refaire son apparition pour le tester ☹️

    Edit: j'envisage de mettre du scotch aluminium sur la face avant pour limiter l'échauffement.

    3 downloads

       (1 review)

    0 comments

    Updated

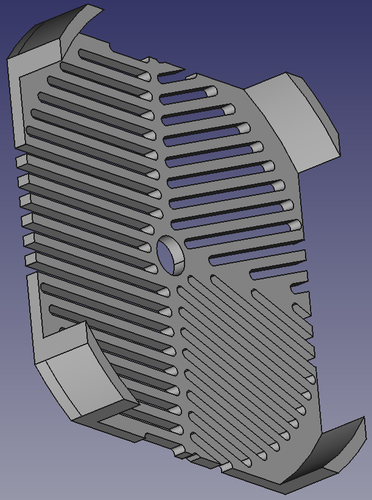

  6. Boite à Flats pour Evostar 72ED

    Bonjour les Astrams
    Je vous soumets un écran à Flats pour une Evostar 72ED.
    Il faudra en plus un peu de visserie en M4, 4 boulons de 25mm + 4 écrous + 4 rondelles pour assembler les pièces 1,2 et 3. Les trous dans les pièces 1 et 3 seront aussi à percer, car je ne suis pas un pro dans la conception et je voulais être sur qu'ils tombent en face.
    Le spot est placé dans la pièce 3, donc avant l'assemblage.
    Un trou sur la pièce 4 permet le passage du câble du spot, et deux autres sur le pourtour sont là pour visser le cas échéant la pièce 4 sur l'ensemble, personnellement je ne m'en suis pas servit, l'emboitage est suffisant.

    Le spot vient de chez Aliexpress tout comme le variateur de tension

    L'ensemble a été imprimé en PLA Jayo noir, avec une Alfawise U30 Pro.







    19 downloads

       (0 reviews)

    0 comments

    Updated

  7. RF-54 - Support moteur et code pour ESP8266/ESP32

    Support moteur pour roue a filtre RF-54
    Code pour programmer un microcontroleur type ESP8266 ou ESP32 (equivalent Arduino avec du Wifi)
    Matériel nécessaire (on trouve l'ensemble pour moins de 20 euros):
      1x ESP8266 ou ESP32
      1x moteur 28BYJ-48
      1 x stepper UNL2003


    Voir sujet « bricolage » suivant:



    18 downloads

       (1 review)

    0 comments

    Updated

  8. RF-42 - Support moteur et code pour ESP8266/ESP32

    Support moteur pour roue a filtre RF-42
    Code pour programmer un microcontroleur type ESP8266 ou ESP32 (equivalent Arduino avec du Wifi)
    Matériel nécessaire (on trouve l'ensemble pour moins de 20 euros):
      1x ESP8266 ou ESP32
      1x moteur 28BYJ-48
      1 x stepper UNL2003

    Voir sujet « bricolage » suivant:



    23 downloads

       (0 reviews)

    0 comments

    Updated

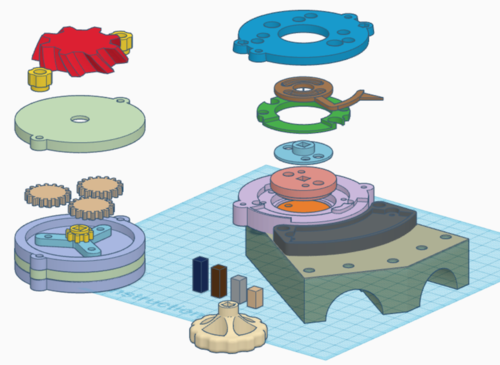

  9. RF-54 - Roue a filtre 8x1.25p (manuelle ou motorisable)

    Roue a filtre, 8 positions, pour filtres 1.25 pouces.
    Dispose de filetages M54x0.75 F.
    Accessoires:
     - adaptateur M54x0.75 M vers M
     - adaptateur M54x0.75 M vers M42x0.75 M
     - adaptateur M54x0.75 M vers tube coulant 2 pouces

    Motorisable (support moteur et code pour ESP8266/ESP32 disponibles dans un autre post)

    Voir sujet « bricolage » suivant:




    16 downloads

       (0 reviews)

    0 comments

    Updated

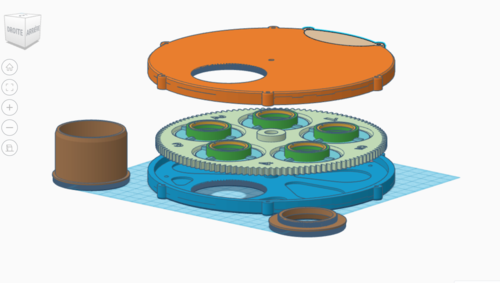

  10. RF-54 - Roue a filtre 5x2p (manuelle ou motorisable)

    Roue a filtre, 5 positions, pour filtres 2 pouces.
    Dispose de filetages M54x0.75 F.
    Accessoires:
     - adaptateur M54x0.75 M vers M
     - adaptateur M54x0.75 M vers tube coulant 2 pouces
    - adaptateur 2pouces pour filtre 1.25pouces

    Motorisable (support moteur et code pour ESP8266/ESP32 disponibles dans un autre post)

    Voir sujet « bricolage » suivant:





    17 downloads

       (0 reviews)

    0 comments

    Updated

  11. RF-42 - Roue a filtre 5x1.25p (manuelle ou motorisable)

    Roue a filtre, 5 positions, pour filtres 1.25 pouces.
    Dispose de filetages M42x0.75 F.
    Accessoires:
     - adaptateur M42x0.75 M vers M
     - adaptateur M42x0.75 M vers tube coulant 1.25 pouces

    Motorisable (support moteur et code pour ESP8266/ESP32 disponibles dans un autre post)

    Voir sujet « bricolage » suivant:


    20 downloads

       (0 reviews)

    0 comments

    Updated

       (0 reviews)

    0 comments

    Submitted

       (0 reviews)

    0 comments

    Submitted

  12. chercheur solaire en 3D

    Bonjour
    je vous présente mon chercheur solaire imprimé en 3D
    la partie A donc le chercheur lui-même est imprimé en noir et la partie B (qui est collé à l'arrière) en rouge
    j'ai tout imprimé en PETG
    je l'ai rempli à 20% et imprimé avec une ender 5 plus
    le type de fixation, c'est celle des chercheurs standards
    vous pouvez modifier le fichier autant que vous voulez
    cdt




    9 downloads

       (2 reviews)

    0 comments

    Submitted

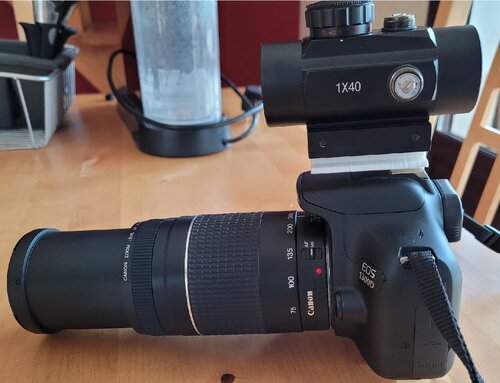

  13. Support Canon rail picatinny

    Bonjour/Bonsoir à tous, je me permets de déposer ici un adaptateur à imprimer en 3D pour pouvoir avoir un rail picatinny sur son Canon, ce qui permet de mettre un viseur ou pointeur laser.

    L'adaptateur s'insère là où s'insère le sabot de fixation d'un flash et autres, sur les appareils photos Canon. Le rail fait 56mm de longueur. Les dimensions sont volontairement un peu trop grande, il faudra donc un peu poncer la largeur du support, au niveau du sabot de fixation. Le tout est très solide, je l'ai imprimer en PLA avec une imprimante CR10 et un remplissage à 30%.

    Vous pouvez modifier autant que vous voulez le fichier, il est complètement libre d'utilisation

    18 downloads

       (0 reviews)

    0 comments

    Submitted

  14. Porte filtre Interne: 1/4" pouce pour Canon EOS

    A la demande générale, on ressort mon porte filtre pour boitiers canon eos (filtre 1/4" monté)

    Réglages d'Impression recommandés :
    pas de supports, imprimer dans le bons sens.... PETG ou PLA, mais PETG préférable Hauteur de couche 0,2mm c'est bien
    Si on me donne le diamètre  je peux dessiner le même truc pour filtre non montés afin de réduire le léger vignettage provoqué par le filtre.

    21 downloads

       (0 reviews)

    0 comments

    Updated

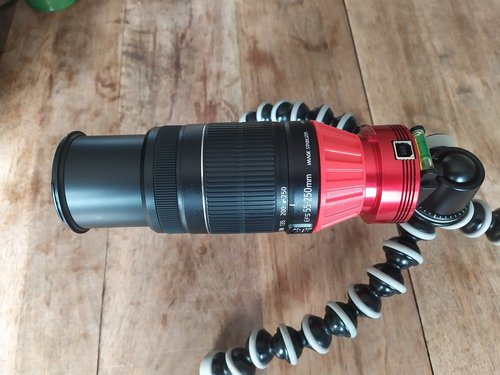

  15. Bague ASI 120MC vers CANON EF-S

    Ci dessous mes paramètres d’impression pour imprimante Creality ENDER3 et impression en PLA.

    Attention pas de verrouillage de l'objectif (il tient uniquement par serrage).


    10 downloads

       (0 reviews)

    0 comments

    Submitted

  16. 5kg-PinceDOMYOS-astro.stl

    Salut.

    Pour les jumelles, mon pote Norma a fabriqué des montures en parallélogramme.
    Ces grandes portées demandent des contrepoids en quantité certaine.

    On trouve chez Décathlon des contrepoids de marque DOMYOS, (< 10 €)
    avec des pinces (1.70 € les 2) pour les bloquer sur les barres de 28 mm.


    Je vous propose ià partir de l'impression 3D des adaptateurs pour des barres d'EQ6.
    Le modèle a été écrit sous OpenSCAD (Libre et Gratuit).
    Le fichier SCAD pour l'instant sur demande. (ensuite sur un site de partage de fichiers 3D)
    J'ai pris soin de rendre tout paramétré. (Ø des barres et épaisseur du contrepoids)
    Le fichier STL  contrepoids (CP) de 5 kg, est à votre disposition pour les barres EQ6.
    La fixation est vraiment efficace.
    La pièce pour  CP de 1kg et barre de Ø 20 mm fonctionne très bien. (spéciale monture "NORMA")

    Le fichier SCAD pour l'instant sur demande. (ensuite sur un site de partage de fichiers 3D)

    9 downloads

       (0 reviews)

    0 comments

    Submitted

  17. Attache sur RC de tige projection solaire

    Ce  support est la partie Haute d'un écran pour lunette. il permet de supporter un écran qui permet d'observer une image du Soleil à plusieurs.
    il est écrit avec OpenSCAD : entièrement paramétrable ( tout est fonction du diamètre du tube qui porte cet accessoire ) Les Ø des vis sont à déterminer au choix.

    0 downloads

       (0 reviews)

    0 comments

    Submitted

  18. tete de vis pour collimation manuel flextube 250

    Remplace les vis d'origine pour une collimation facilitée.

    12 downloads

       (0 reviews)

    0 comments

    Submitted

       (0 reviews)

    0 comments

    Submitted

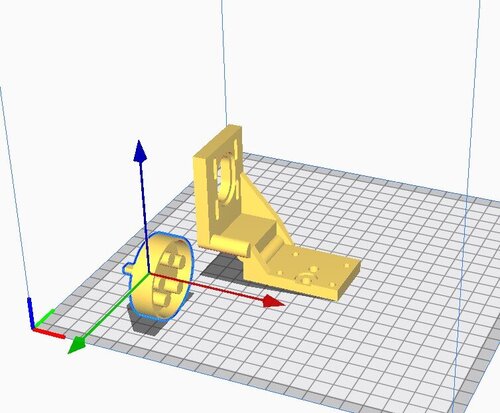

  19. Crayford motoriser + réducteur

    salut

    si comme moi vous voulez adapter un système de mise au point électrique à votre télescope vous êtes tombé au bonne endroit
    Cela m'a coûté 20€ contre 70€ dans les magasins !
    Si les pignons sont bien monté il n'y aura pas de jeux et cela tournera très bien !
    cela fonction pour les crayford sky watcher
    je pense que celui si s'adapte sur Orion mais a vérifier (si l'écart entre les visse du support est de 32mm c'est bon)
    pour utilisé une 2eme molette (ainsi que le rapport de réduction de 0.375 en mode manuel) il faut un NEMA 17 avec une sortie des 2 coté !
    le module des engrenages est de 1



    59 downloads

       (1 review)

    0 comments

    Submitted

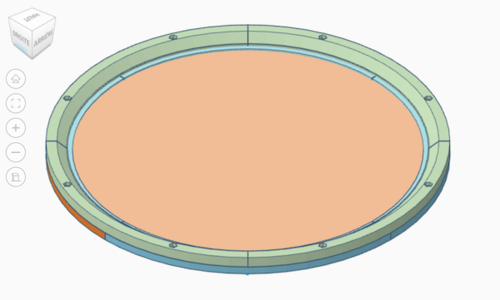

  20. support film solaire breeser messier 102/1000

    Fichier STL de mon support pour filtre solaire.


    7 downloads

       (0 reviews)

    0 comments

    Submitted

  21. Support Quickfinder

    Une équerre de fixation pour quickfinder. Peut être optimisé avec des renforts sur les côtés afin d'avoir une pièce plus solide.

    14 downloads

       (0 reviews)

    0 comments

    Submitted

  22. autocollimateur

    C'est un projet que j'ai en tête depuis un bon moment mais d'une chose à une autre je n'ai pas encore eu le temps de le tester malgré qu'il n'y y en ai pas pour longtemps, avec le sujet qui tourne en ce moment sur le même principe je me suis dit autant en faire profiter donc si vous êtes intéressé, faite moi un retour.
    Le collimateur est en deux partie, la partie arrière est à coller une fois le câblage des LED (3mm) réalisé, il est pour un coulant en 2".
    Si vous avez des modif à apporter, faite moi signe.


    14 downloads

       (0 reviews)

    0 comments

    Updated

×
×
