Neq-5 : quelle utilité pour ces vis ?

[Christophe73]

Bonjour à tous



je souhaite adapter la platine qui supporte habituellement mon tube afin de fixer mon appareil photo et m'exercer ainsi aux photos accélérées (time lapse).

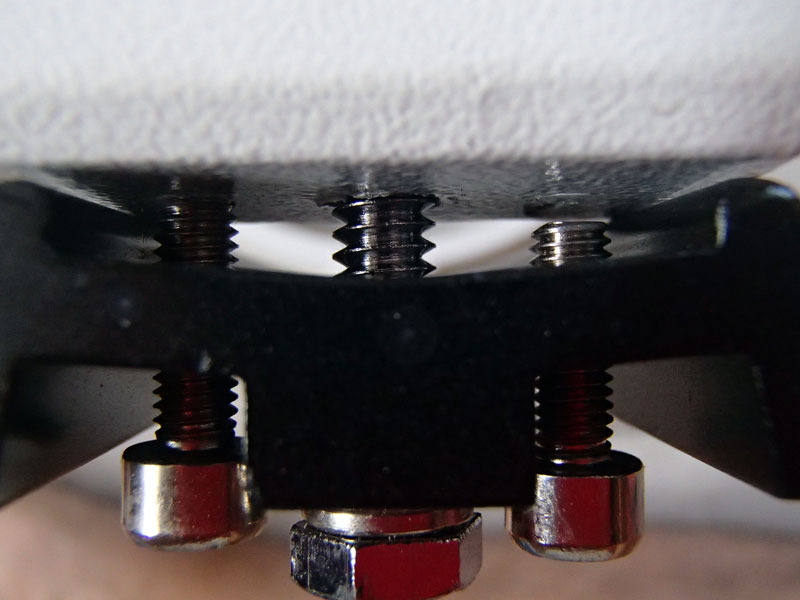

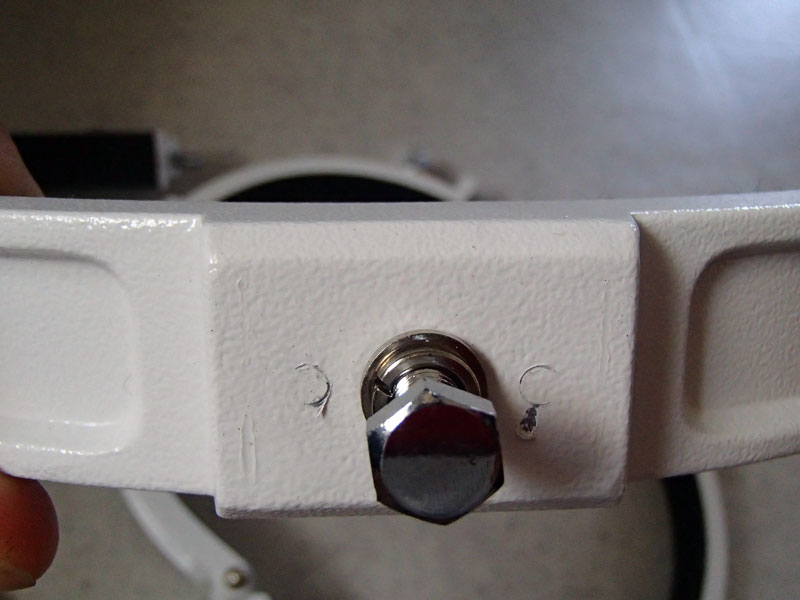

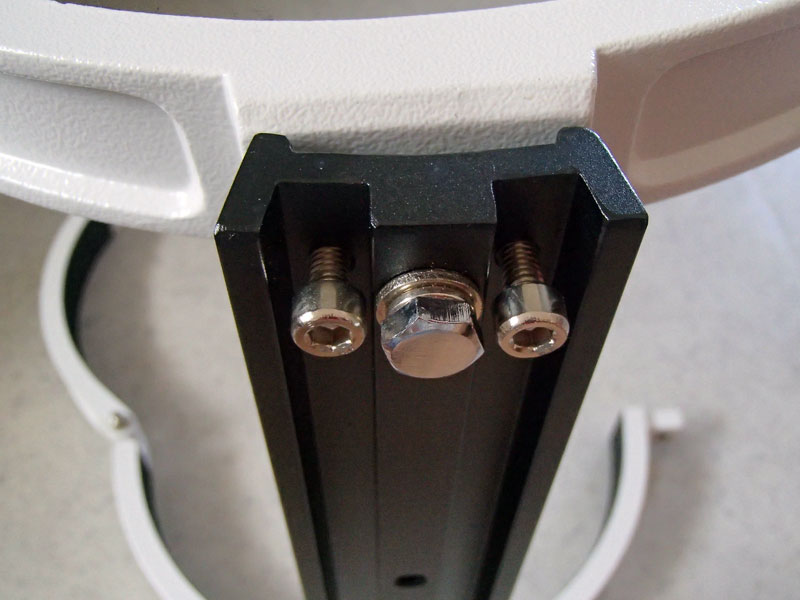

En démontant les anneaux, j'ai remarqué ces quatre vis BTR (deux pour chaque anneau) dont je m'interroge sur l'utilité sachant qu'aucun pas de vis ne les accueille (j'ai tout dévissé volontairement).

Sauriez-vous à quoi elles servent ?







Modifié 9 août 2014 par Christophe73

[Marko]

C'est écrit dans le mode d'emploi

En gros, c'est des vis de réglage pour que tu puisses avoir la polaire bien centrée dans l'oculaire et lorsque tu l'as bien centré dans le chercheur.

C'est vraiment dégrossit, mais c'est a peu prêt cela

[Qorche]

Ce sont effectivement des vis qui servent à régler l'erreur de cône, c'est-à-dire le défaut d'alignement entre l'axe d'ascension droite et l'axe optique lorsque tu pointes vers le pôle céleste.



L'erreur de cône peut être assez gênante quand tu travailles à champ étroit.

[benjamindenantes]

Pas du tout mécanique comme système... (Appuis ponctuels, contraintes mécaniques)

Le tube serai posé de manière beaucoup plus stable si ces vis n'étaient pas là.

La semelle du collier reposerai sur deux lignes bien espacées sur la queue d'aronde en virant les deux vis CHC. (meilleure assise des colliers donc meilleure stabilité globale)



Pour fixer ton apn sur ta monture, du coup tu peux te servir de ta queue d'arronde en remplaçant la vis à tête hexagonale par une vis au pas kodak. (photo)

L'apn ne serai pas vraiment bien équilibré mais avec une petite focale et donc un gros échantillonage ça n'a que peu d'importance.



Idéalement une deuxième queue d'aronde équipée d'une vis au pas kodak serai le top.

Pas à démonter la queue d'aronde à chaque fois.

[grizli21]

Tout a été dit

Ca ne coute rien et ca peut se faire en plein jour.

En cas de grosse erreur, l'amélioration de la précision des goto est bien visible. Y compris sur un modèle a 3 étoiles sensé modéliser ce terme.

[Christophe73]

  Citation

Pas du tout mécanique comme système... (Appuis ponctuels, contraintes mécaniques)

Je partage ton avis. Bon alors merci pour les réponses. L'erreur de cône... voilà encore un truc que je ne connaissais pas et qui va me donner du fil à retordre . Je me pencherai là dessus plus tard car je n'ai pas vraiment compris.

  Citation

Pour fixer ton apn sur ta monture, du coup tu peux te servir de ta queue d'arronde

La queue d'aronde c'est la platine noire ? Si c'est ça c'est précisément ce que je cherche à faire ;-)

  Citation

Idéalement une deuxième queue d'aronde équipée d'une vis au pas kodak serai le top

Oui effectivement, pour l'instant j’expérimente et si je suis satisfait du résultat j'en prendrai une autre.

  Citation

en remplaçant la vis à tête hexagonale par une vis au pas kodak

C'est la mission du jour ! Trouver cette foutue vis, donc je vais faire un tour dans les magasins de photo sinon sur Pierre Astro ils en ont, mais j'aimerais bien l'avoir aujourd'hui. Il m'en faut une de 29mm le longueur minimum.

[arthuss]

Je m'en sert juste pour bien serrer les tube. PAs d'autre utilité pour moi en photo comme en visuel.

[benjamindenantes]

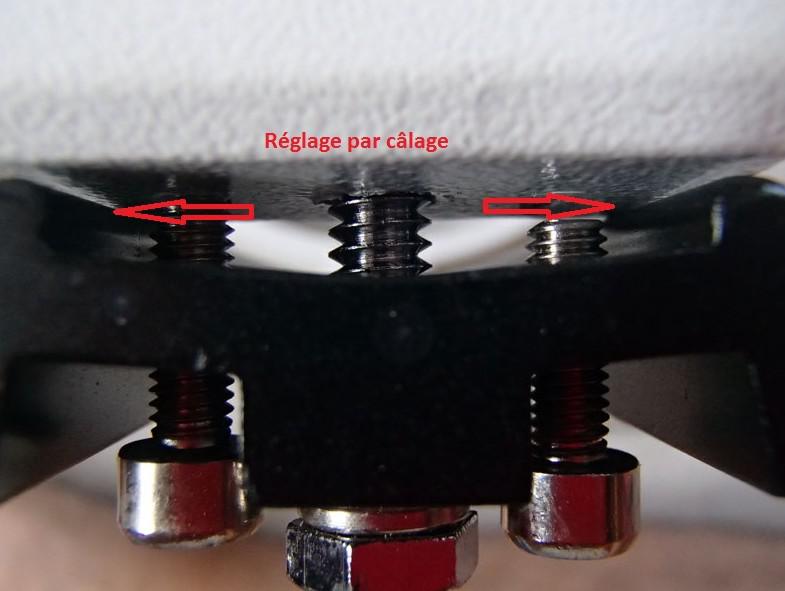

Pour avoir à la fois un tube bien assis et pas d'erreur de cône, Tu peux virer les vis et procéder par calage.

Cela dit, ce "problème" est loin d'être le premier à régler quand on fait de l'astrophoto.



[grizli21]

  Citation

Cela dit, ce "problème" est loin d'être le premier à régler quand on fait de l'astrophoto.



En fait ca peut être assez embêtant si cette erreur est supérieur à 1 degré (ce qui était le cas chez moi).

Bon j'ai modifié un collier monobloc en mode barbare aussi...



Mais vu le temps et l'énergie que ça demande ce serait dommage de s'en priver car on a tout a y gagner (notamment la qualité du goto).

[benjamindenantes]

  grizli21 a dit :

En fait ca peut être assez embêtant si cette erreur est supérieur à 1 degré (ce qui était le cas chez moi).

Bon j'ai modifié un collier monobloc en mode barbare aussi...



Mais vu le temps et l'énergie que ça demande ce serait dommage de s'en priver car on a tout a y gagner (notamment la qualité du goto).



Le truc c'est que sur ma monture maison, j'ai pas de viseur polaire...

Je pars donc du principe que j'ai bien fabriqué ma monture et mon tube...

[grizli21]

Ah bon pas de viseur polaire



Mais tant mieux alors le viseur polaire n'est pas utile pour ce réglage:)



Positionne le nord de ta monture en direction d' une antenne au loin.

Barre de contrepoids a l'horizontale.

Pointe le sommet de l'antenne avec la declinaison et azimuth polaire.

Renverse ta monture barre de contrepoids a l'horizontal mais de l'autre côté

Pointe le sommet de l'antenne avec JUSTE la declinaison



Si tu arrive a avoir le sommet de l'antenne alors c'est parfait.

Dans le cas contraire ajoute des cales entre un des collier et la queue d'aronde pour parcourir la mi-distance entre ce que tu vise et le sommet de l'antenne.



Une autre itération pour vérifier et c'est fini.
