Support Nema 17 pour EQ5 à imprimer

Recommended Posts

Astrobricoleur bonjour,



pour mon projet de motorisation de ma monture EQ5 avec AstroEQ, je me suis fabriqué deux supports pour moteur pas à pas nema 17. Je vous en fait donc profiter et j'aimerai avoir quelques retours des personnes qu'ils l’utiliseront, afin de l'améliorer.



Lien : http://www.thingiverse.com/thing:1833860



Bon Ciel

  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Bien joué, le plus dur étant de trouver les vis de 3 compatibles avec le Nema :o

finalement j'en ai récupéré sur de vieux inters à griffes

Share this post


Link to post
Share on other sites

Pour ma part, j'ai utilisé des vis m3*10. J'ai oublié de précisé qu'il faut des vis m6 pour fixer les supports sur la monture.

Share this post


Link to post
Share on other sites

Hello benhak,



Jolie bricolage. Super pro.



J'ai une vixen gp dans un coin que j'aimerai motoriser et ton kit motrur tombe a pic :)

J'ai donc plein de questions :rolleyes:



En quoi et comment as tu réalisé tes supports ?

Qu'est ce tu as pris comme moteur ?

Qu'elles type de poulies et courroie as tu pris ?

Et avec quoi tu les pilote ?



Merci

Christian

Share this post


Link to post
Share on other sites
Hello benhak,



Jolie bricolage. Super pro.



J'ai une vixen gp dans un coin que j'aimerai motoriser et ton kit moteur tombe a pic :)

J'ai donc plein de questions :rolleyes:



En quoi et comment as tu réalisé tes supports ?

Qu'est ce tu as pris comme moteur ?

Qu'elles type de poulies et courroie as tu pris ?

Et avec quoi tu les pilote ?



Merci

Christian



Bonjour, et merci pour le compliment :be:

alors dans l'ordre;



-Les pièces sont fabriqué par une imprimante 3d avec du PLA. C'est un plastique d'origine végétal.

Si tu n'en possède pas, tu peut l'imprimé dans un FabLab. Le volume minimal de l'imprimante doit être de 130mm*70mm*50mm. Mais la plupart des FabLab possède au moins une 200*200*180.



-J'utilise des classiques nema 17 à 1.5A, mais je l'ai règles à un peu moins d'1A pour limité le bruit et les vibrassions. Tu peut en choisir des moins puissants et avec un pas de 0.9° au lieu de 1.8° pour augmenter la précision du suivi.



-J'ai choisie le standard des imprimantes 3d pour plus de facilité à trouver les pièces. Une polie de 40 dents GT2 coté vis sans fin, et 16 dents GT2 coté moteur. Cela donne un rapport de 2.5. La courroie est une GT2 130mm.



-Pour le pilotage, j'utilise AstroEQ. Je l'ai fabrique moi même à partir d'un clone Arduino mega2560, d'une prototype board et de driver DRV8825. Toute les informations son sur les site d'AstroEQ. Si tu à besoins d'aide pour l'implantation des composants, je peu mettre des photos dans un prochain post.



Bon courrage

Share this post


Link to post
Share on other sites

Hello, super, faudrait juste pouvoir imprimer l'une ou l'autre pièce séparément. Tu peux faire deux fichiers distincts ?

merci

Share this post


Link to post
Share on other sites

Je ne l'ai pas imprimée cette pièce. (plus de GP)



Tout d'abord merci de la mettre a dispo pour la communauté ensuite, juste une petite remarque sur le design:



Mettre des congés de mini 2 à 3mm partout.

En impression 3D c'est vraiment LE truc qui va rendre une pièce plus rigide.

Share this post


Link to post
Share on other sites

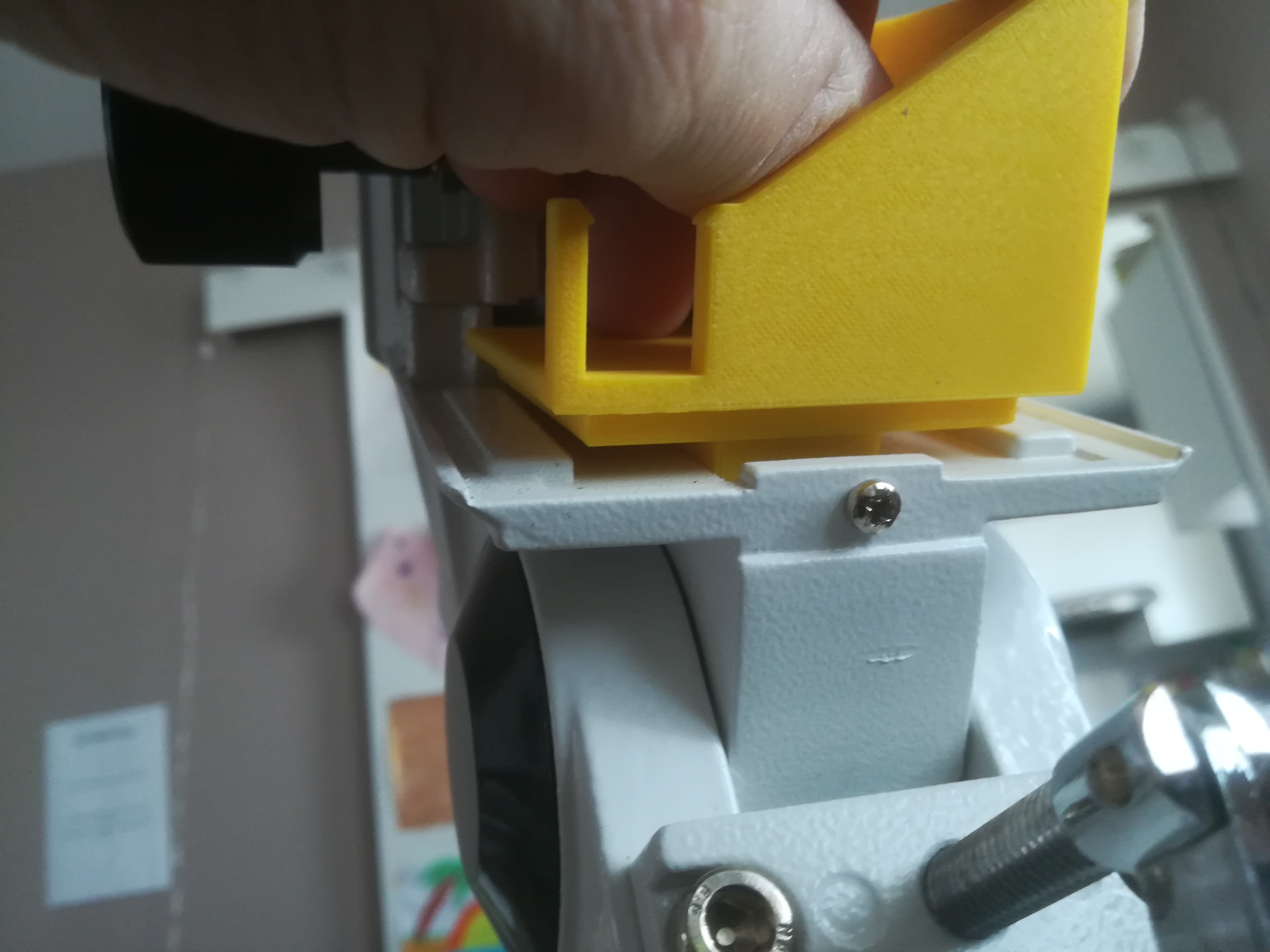

bonjour a tous je déterre le sujet , merci pour le partage de fichier, juste une petite question en ce qui concerne le support en AD j'ai un petit soucis il m'a l'air d’être 2mm trop haut , as-tu eu ce problème ou pas?

 Sachant que j'ai fait faire les supports par un pote et que je ne peut pas trop lui en vouloir si l’erreur viens de lui ou l'imprimante. Celui en DEC est nickel .

Merci.




Share this post


Link to post
Share on other sites

Bonjour Jix,
Sur ma monture, une MON2 de Bresser/Messier je suis à environ 0,5 mm du fond. Sur ta monture tu doit avoir un peu plus de matière autour de l'axe Azimutal.
Si tu veut je peux modifier le fichier en conséquence, ou te faire un cale en U pour combler l'écart.
Dans tous les cas, j'aurai besoin des cotations du jeu et le modèle de ta monture pour faire un fichier spécifique.

Share this post


Link to post
Share on other sites

Est-ce que quelqu'un a déjà vérifié si ça s'adaptait sans modification à une NEQ5 ? Merci

Share this post


Link to post
Share on other sites
