Chariot à roulette + pieds pour Dobson

Recommended Posts

Bonjour



Je me renseigne sur les chariot à roulette (avec pieds) pour déplacer un dobson ES 300mm.



J'ai vu ce chariot (http://www.astroshop.de/fr/instruments/orion-support-a-roulettes-dob-dolly-pour-telescope-dobson/p,46591). Est-ce qu'il y a un utilisateur de ce chariot qui pourrait me donner quelques informations ? La taille du support en particulier et le poids supporté ?



Merci par avance



Christophe -BF-

Share this post


Link to post
Share on other sites

Bonjour

Vu la petitesse des roues, ça ne doit rouler que sur le bitume, non.

JM

Share this post


Link to post
Share on other sites

C'est fort possible - mais cela me va très bien car c'est pour déplacer le Dobson sur mon balcon pour avoir accès à différente partie du ciel dans une même soirée, sans avoir à démonter le téléscope.



Christophe -BF-

Share this post


Link to post
Share on other sites

Je suis d'accord, et j'aimerai pouvoir la construire moi-même - mais je regarde toute les possibilités.



Christophe -BF-

Share this post


Link to post
Share on other sites

Une plache à roulettes, des vis papillons qui vont bien et tu as ton support

Share this post


Link to post
Share on other sites

Si ça peut t'inspirer, j'avais fait ce montage sur mon 300. J'ai du en avoir pour 50-60€ avec les 3 roulettes, toutes les pièces viennent d'Amazon, sauf la platine circulaire du boulot ;)



jbVfakwJ_LTThVit1r1w0I9CIJTMeVXQy_dCG5EvrNXmxJmRKdl7_rFz9byJQFmXcpYSK-vk1UIn-zat77vhoKayKtGCxefYZWeuIBj4rhmcm_a-PXCXOoC_V1ND015HYYlNBFVUegjaYfoOXBlDEF5zIWolNTBR1AFyEk67NNNy93B0ARb-Ji1TDQ7wz0d9Vk9xM0i9M0wr16-bKJa3aEyAtAVkaYsnYMDi6UPN5kGjxdcq_7ID9jAJ3SFkTpR3ev79oAuH8zF8DWyDy92yOPzS50cMlcaIJARA5Gx7dWOlJYT7vTAQ2_Mb_75rPyneIp4uGpaSHSHt6ttA3_uR-J5EyH0NYfpNDi2GIrk6TOVWTxuu7VCLFXHQliD0Qzqou4cVgGwDZcVBbS2_NuHgfJUkHgheMDtV-eEZGhhpiFjTOvCm-pEj-7Iwcstb1-g2F3B4IjQLjU7uIlHYWLJCsXpnFWosu12z0TbOqub_JPk8Rffj9SkGFuVhj12iQTAI2nhT4Pv0NPdlfB4t5_VftJ4ezijohv6zyqxkNpX9fZvnRiDFtBiQ2NUZW6mNm4q5MVInteurhGPOtN6eYr6hXdBqTKeWOj0Jb56YXiQUzl2XN-3Fy9z9qA=w589-h1044-no

Share this post


Link to post
Share on other sites

C'est pas mal.

Les pieds sont fixés par des simple vis à la base ? cela supporte le poids ?

C'est quoi : "la platine circulaire du boulot" - désolé je suis pas un grand "mécano"



Et en fait cela me donne une idée : remplacer les 3 pieds existant de la base par des roulettes avec pieds retractable. J'imagine que cela doit se trouver.



Christophe -BF-

Edited by cbrunfranc

Share this post


Link to post
Share on other sites

Les pieds sont fixés sur des plats métalliques que j'avais percé.

- Au centre du rocker, tu as une platine circulaire d'environ 70 mm avec 4 perçages, tu dévisses et poubelle.

- à l'extremité des plats, j'ai percé de manière à remplacer la platine de 70 mm par les 3 plats. Les voilà donc fixés au centre. Le dernier trou manquant combler par une rondelle + vis d'origine.

- côté extérieur, tu dévisses les 3 tampons caoutchouc d'origine.

- tu perces tes plats à l'endroit où la vis du tampon sort. Tu revisses le tampon sur le plat.

- tes plats sont solidement fixés à la base du rocker.

- dernier perçage à environ 35-40 mm du bord pour mettre la vis moletée.



Concernant les roues rétractables, c'est Blickle qui en propose. C'est de mémoire 115€ HT la roue et il faut un sol parfaitement lisse.

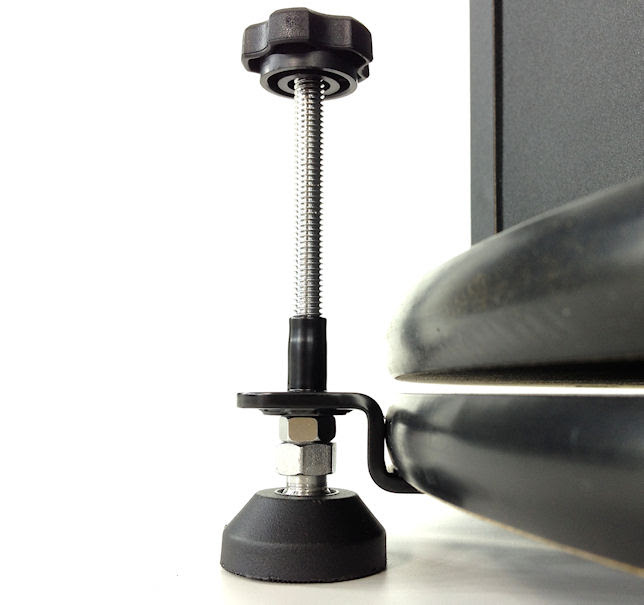

Edit: je n'ai rien inventé, j'ai pompé ce système:

GSlWW4fiU1b3qQ6b6AxckXmqG4JBSc897su3ifu84V_B53ty3IYwpOUSb8oFDEphUvkGOeHcZUYOsEPPx0ODUY66KbRsHbXYTBZyQGKF1cNFV_k8M4PXmF7Z6RtHe_wPehhy_jzQCxPuDGvQEH_JFMNiwfPnQmE3e4VOc439o-bV1hr_k5L4yy8CriX7xlYcL-6q0ZIjKQR00L_dvyvzIMLStStNRmGnNtIR9rTrDDT5o9P-QJRIOfbKyyND6MkOM-ieAz0_gZApJe5HSCAvGkFevaujC-xdbn1np8gOlJp5DKbfEEJia3-UDF5RRR2_dsOfDxCDuPCMIL-mSzpMCMHisnQPtfLF42WOcx0GVEA0TtwnvKesJmh1LpR27P2Sg6OZ4rp9AWCcjbf3eNiunrvB1WCZcV8-rvtUki3hVV-9t4dByOLb4gS-ugwTeVBBY9TVSulnlrAl2YijkPKVFZptHfrHs4JEw3X4khP7M_JHuXTyyfetqXW1NY1KAZHXgiGS8RVBy929PSqFfCQLUHL5LLzgMP0Uk0TcRKYw2oXDhBALRE0ZMJpuPtkP4iv2hTSsxXoh_XFUNNIjMFb7I7Aa3NNvOeVe3fXOZorBN8X-kY0GcsGhwA=w644-h605-no



3cuzL5VhSbCyjdA39hridHoBw8lbf8g3Wr_RE0eoVq4JqRfePEjkqt5R20YXGFQek6qfg_4h85lnag1jpzB8SvTe_7y5rhm-KuJYvvYBSQfmXsO6Lh3vGsf2lBu84MpnyaD29Zni05ybFjQrYXJpo93KgGHfuoXulVEmwirbTfi52FDae_3hjaiyhtQXRXA-Y3qRhPpDYPRok46AAHp9tZolDhLCQMK71R9Xalo99Q2YGw9qg2UJtEUDk5Ym8L3DLdAD-I8dLyWiFN6hT5Fl1R3Xr6c6EVQhhsx_jdBWj25AzixP6fP47xOyK9vPaTJjeYP9gmiOmnFnpGC8ei1RdAYlGgaY0GYvS9LxzzA8q4jcGk38xRHT53KRCuEMZdbccn20GyXzzglVrYVPy9ucAOf8oRbTxpScBP41MKQvblmufhtd2Hl1dlUcNii1DbwJ247kuGgz1bhRizQq9gKQ7FbcB9MK4c7DuzoyoL-j0R4wClVye2x4RI4RhdOrwtuqQgvSzupj8XbnR22FjwUUlhfduAi1IMGGNQjzILJHgV-tKvBDQ3LvttSOc5aBOOMvKA4YJjj2pSF4dTXImgNVNU6YCWS2Y1L0w9uDy0cltKcgHhQ5-BCGpQ=w895-h486-no

Edited by Captainboeing

Share this post


Link to post
Share on other sites

Merci pour ces détails et les photos. C'est plus clair maintenant



J'ai pleins d'idée de montage à essayer (et à moindre frais) :-)



Christophe
