Help : Qui connais cette monture équatoriale vintage : Superscopes TITAN 2

[guillaumetmt]

Hello,

Je ne connaissais pas ce site de vente d’occasion, merci pour l’info Albéric, il semblerait que le petit tube que je possède soit à F3.8 ,

J’attend le retour de Philip Stone pour les infos,  j’ai commencé le démontage de la monture pour nettoyage / réglage et graissage des roulements.
Pour la motorisation je n’ai malheureusement pas obtenu le boîtier de commande original avec la monture ( uniquement les moteurs et encodeurs optique) cependant j’ai encore un kit complet Servocat/  Argonavis,  cela devrait s’adapter sans problème. ( Gary Myers de chez Stellarcat malgré sa retraite , a eu la gentillesse de me fabriquer deux boîtier complet l’an dernier avec engrenage inox que je dois monter sur un gros dob pour remplacer les anciens, il me suffira de récupérer les anciens moteurs Pittman avec leurs réducteur pour les monter sur cette monture, ensuite tout les réglages vitesse/ ratio etc… ce font à partir du logiciel et le contrôleur fait le reste, c’est d’ailleurs l’équipement que Mesu a eu installé sur ses montures, remplacé aujourd’hui par Sitech, Gary Myers étant retraité et Wildcard toujours pas décidé à nous sortir un ensemble contrôleur /  moteur.

[guillaumetmt]

Bonjour à tous,

j’ai commencé les modifications, j’ai pris un certain temps car il m’a fallu recevoir les accessoires nécessaires à mon cailler des charges.

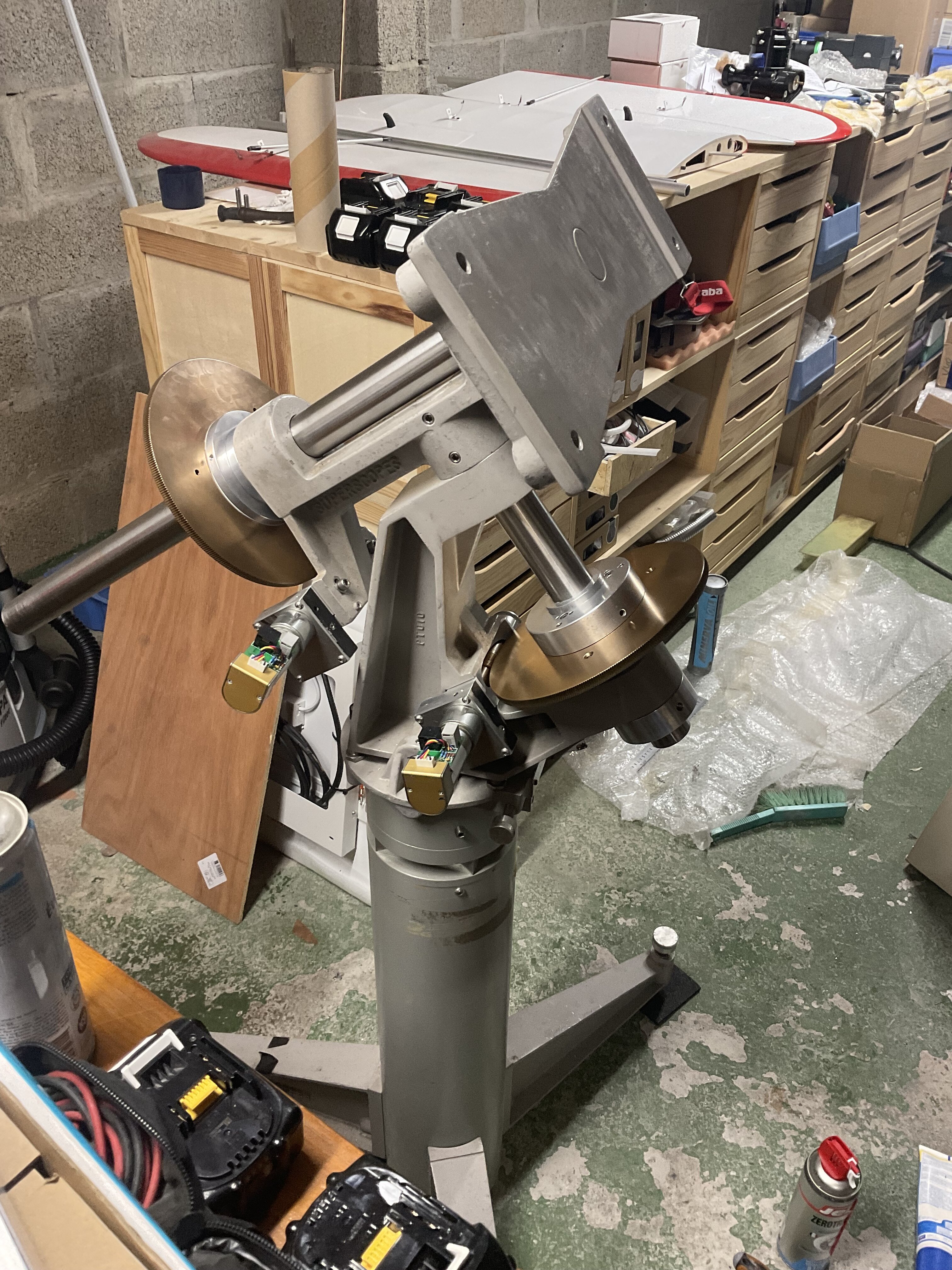

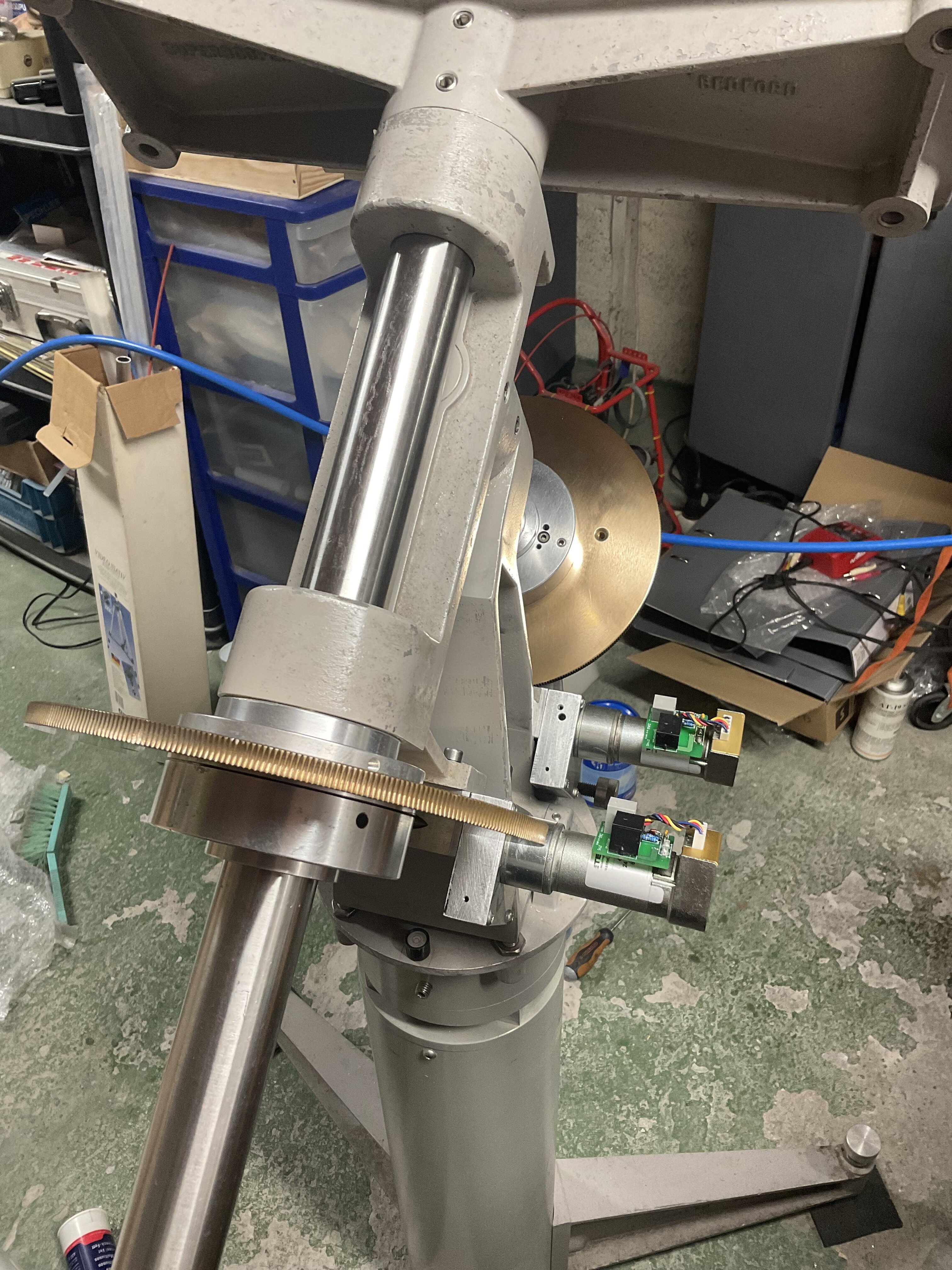

La monture a été démonté, nettoyage des parties mécanique, graissage des roulements conique et nettoyage des embrayages RA et DEC qui étaient avec l’age, collés.

Je joins quelques photos, la suite au prochain numéro.

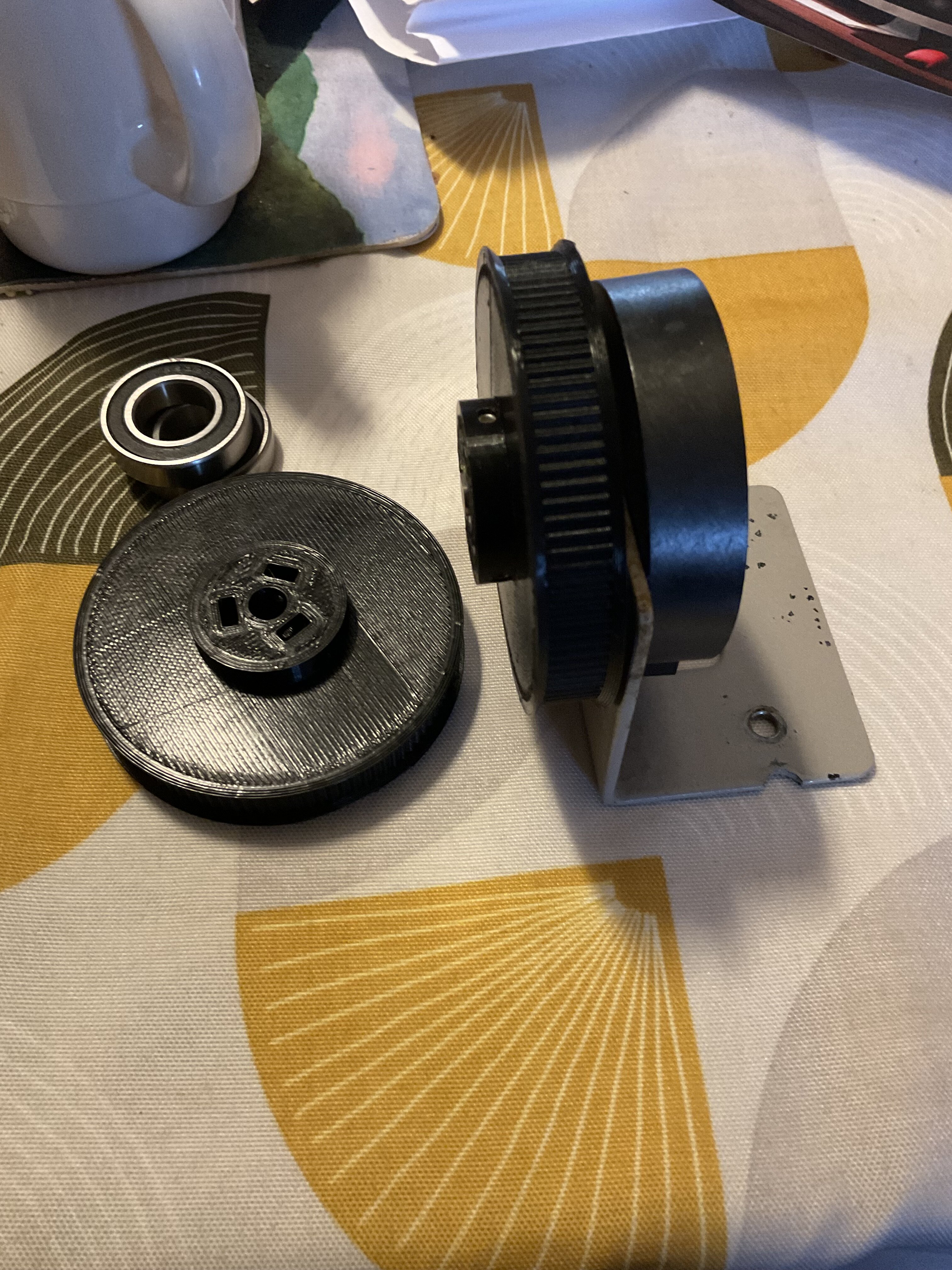

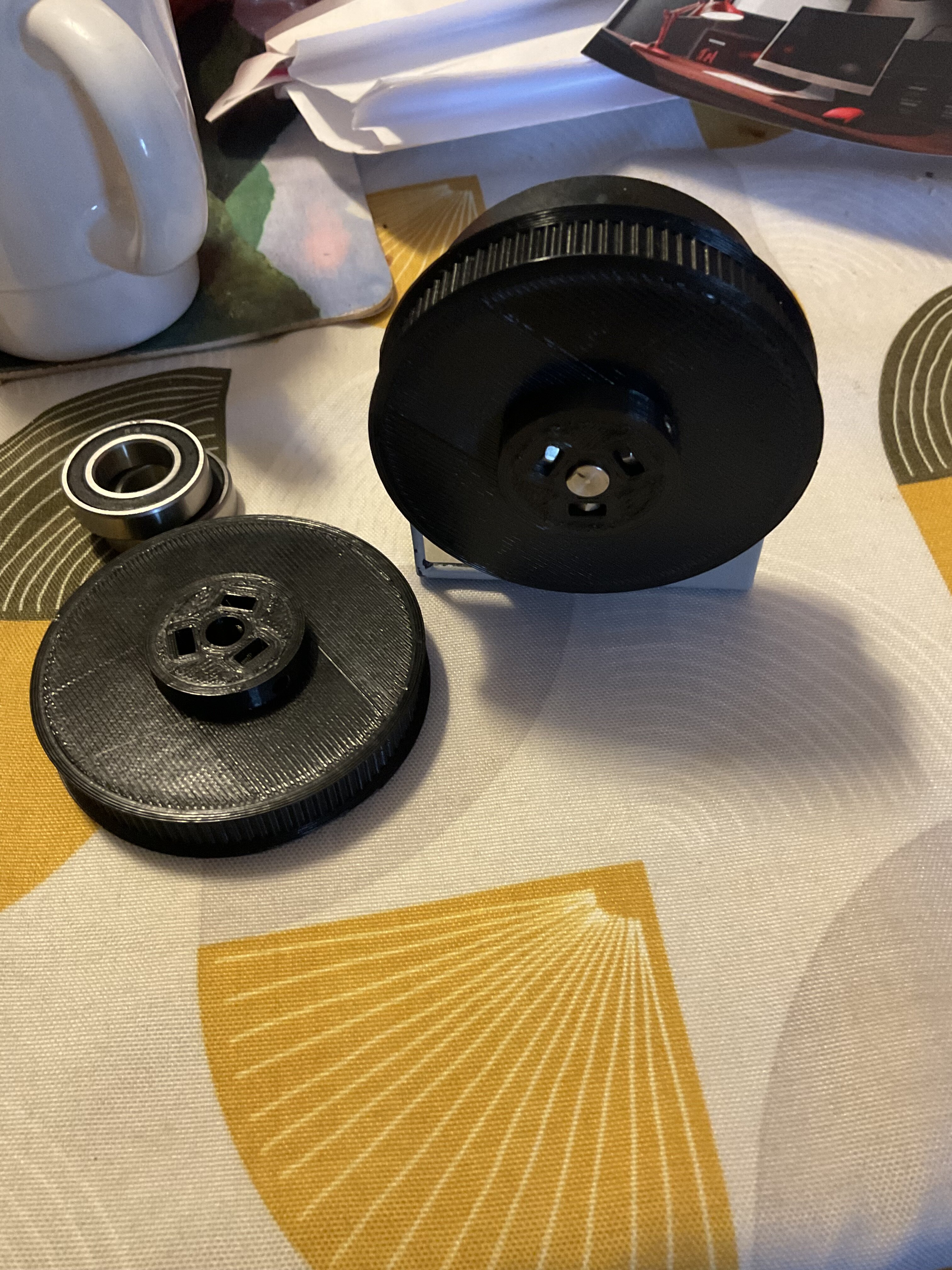

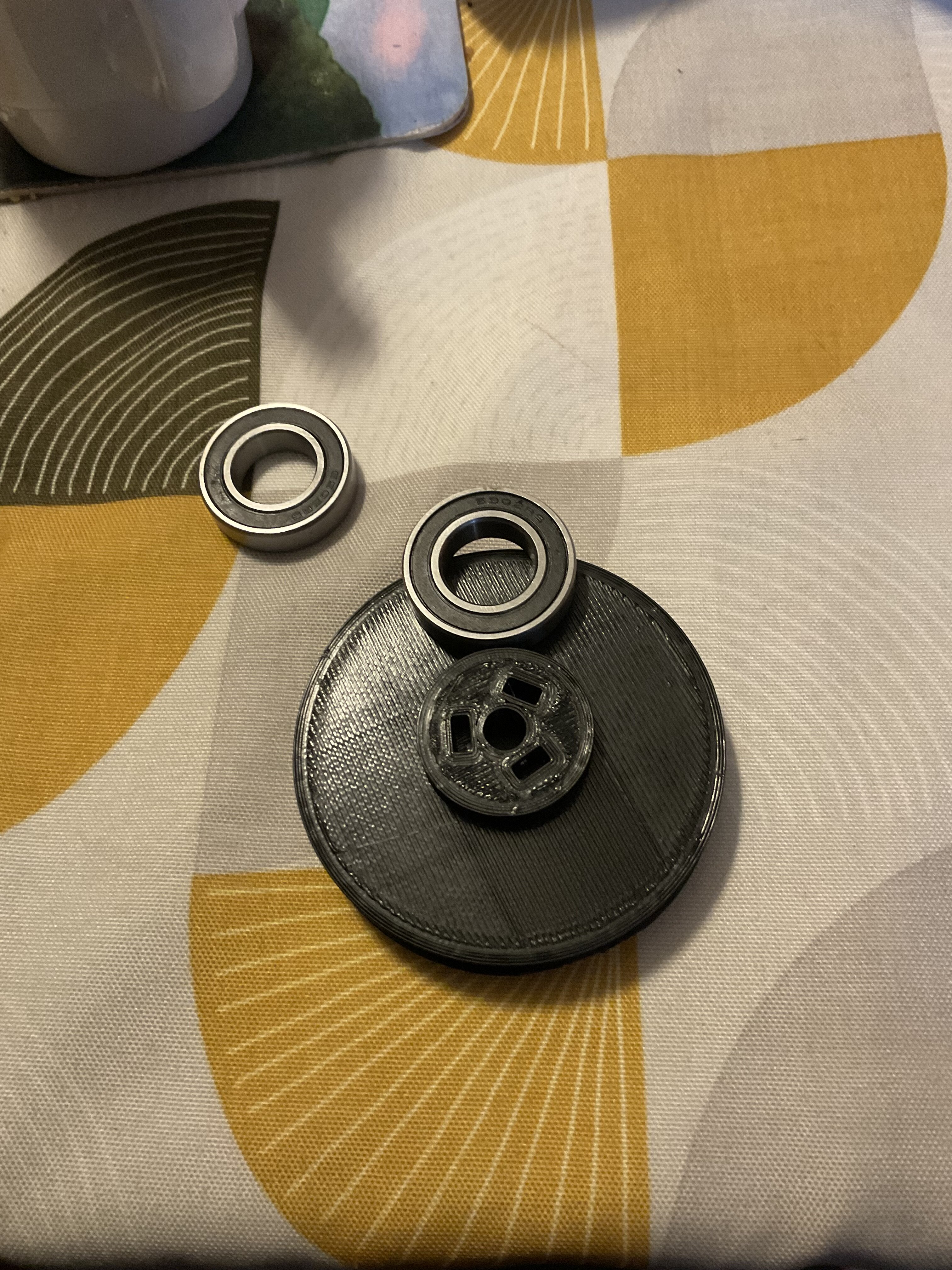

PS : les poulies encodeur en impression 3D vont être modifiées , elle sont actuellement directement reliées  aux encodeurs et j’ai de la flexion, je vais y mettre deux roulements 6902 pour pouvoir exercer une tension de courroie sans contraintes sur l’axe de l’encodeur à 32000 points avec l’ajout d’un accouplement.

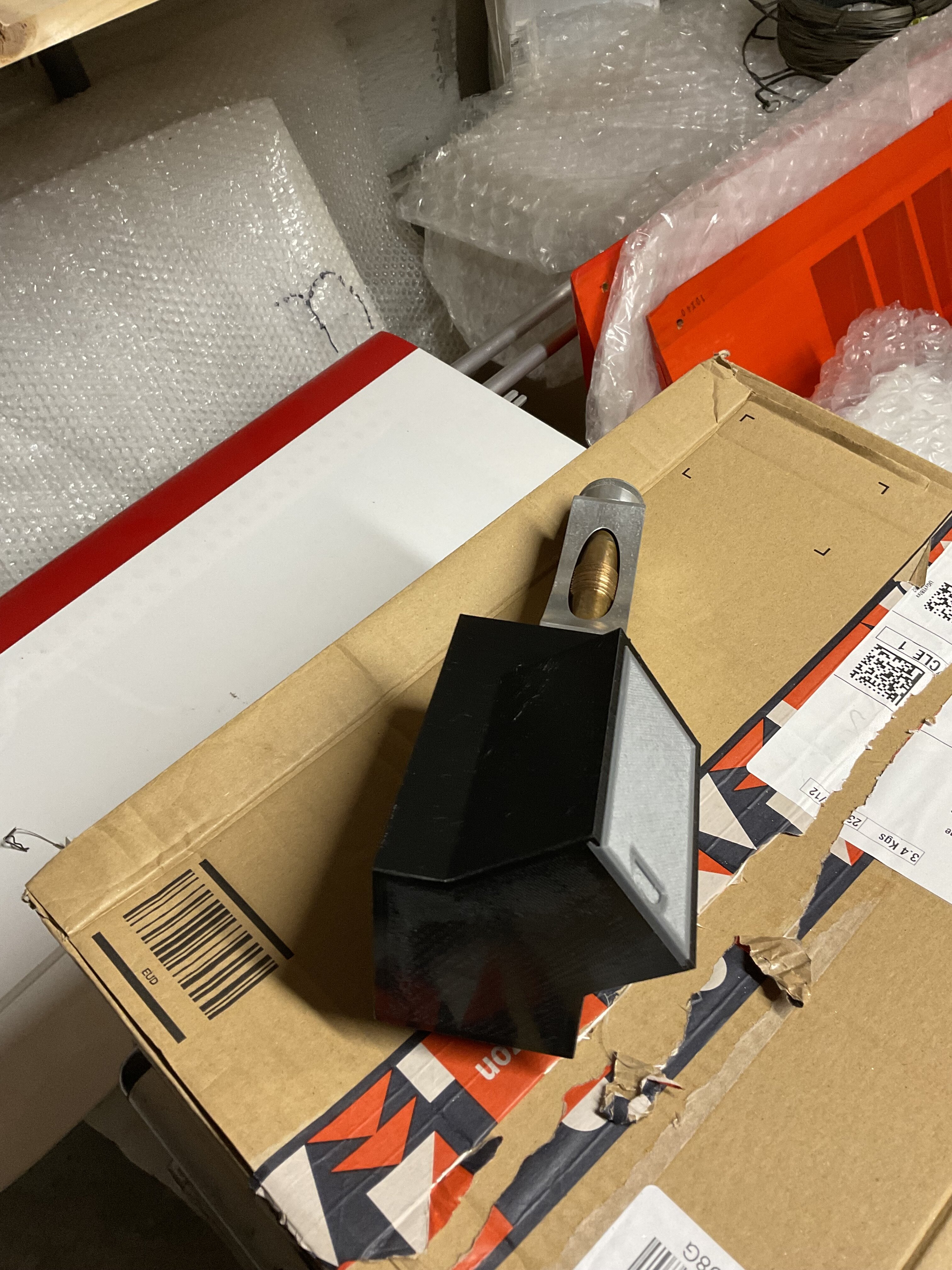

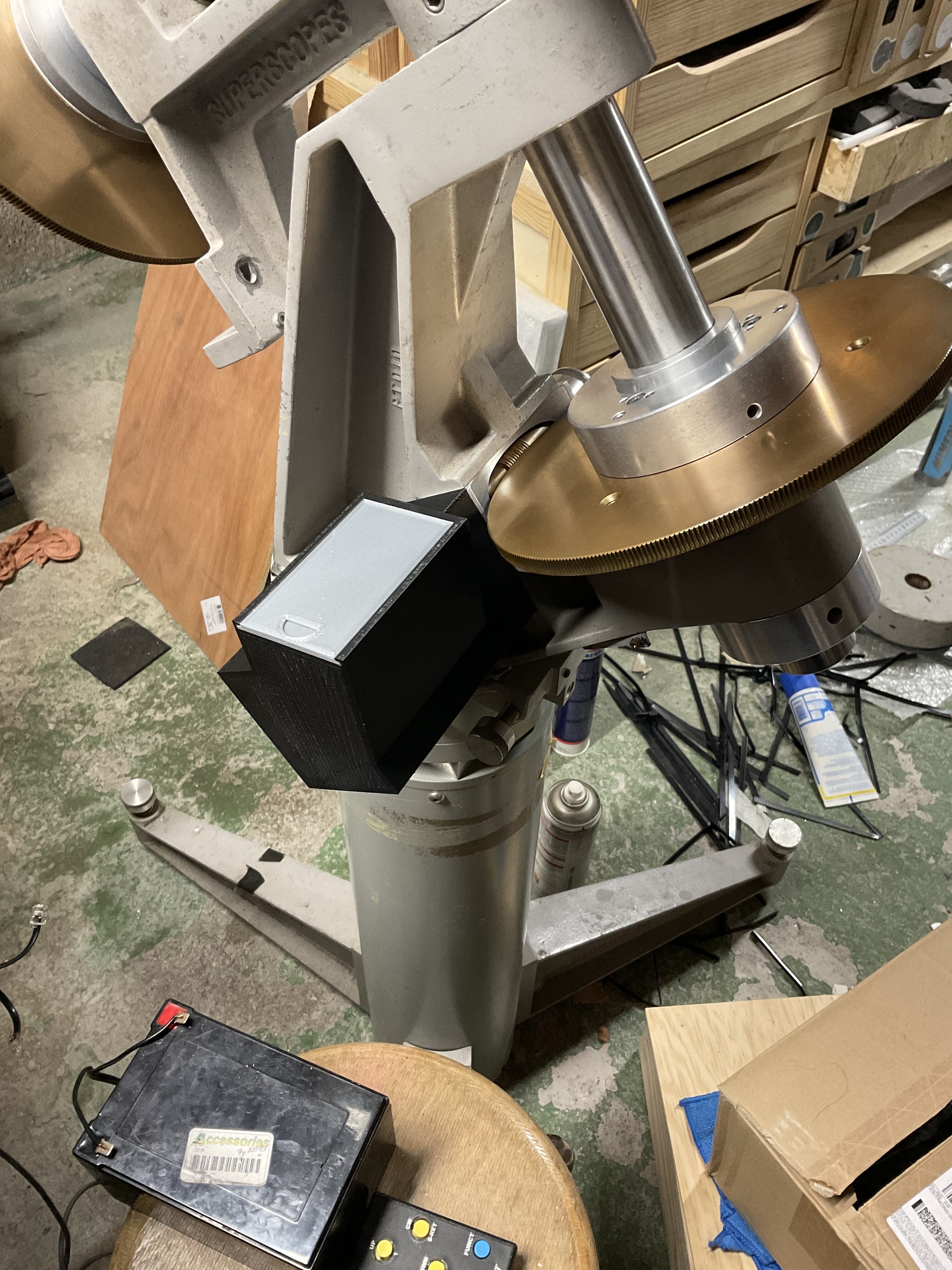

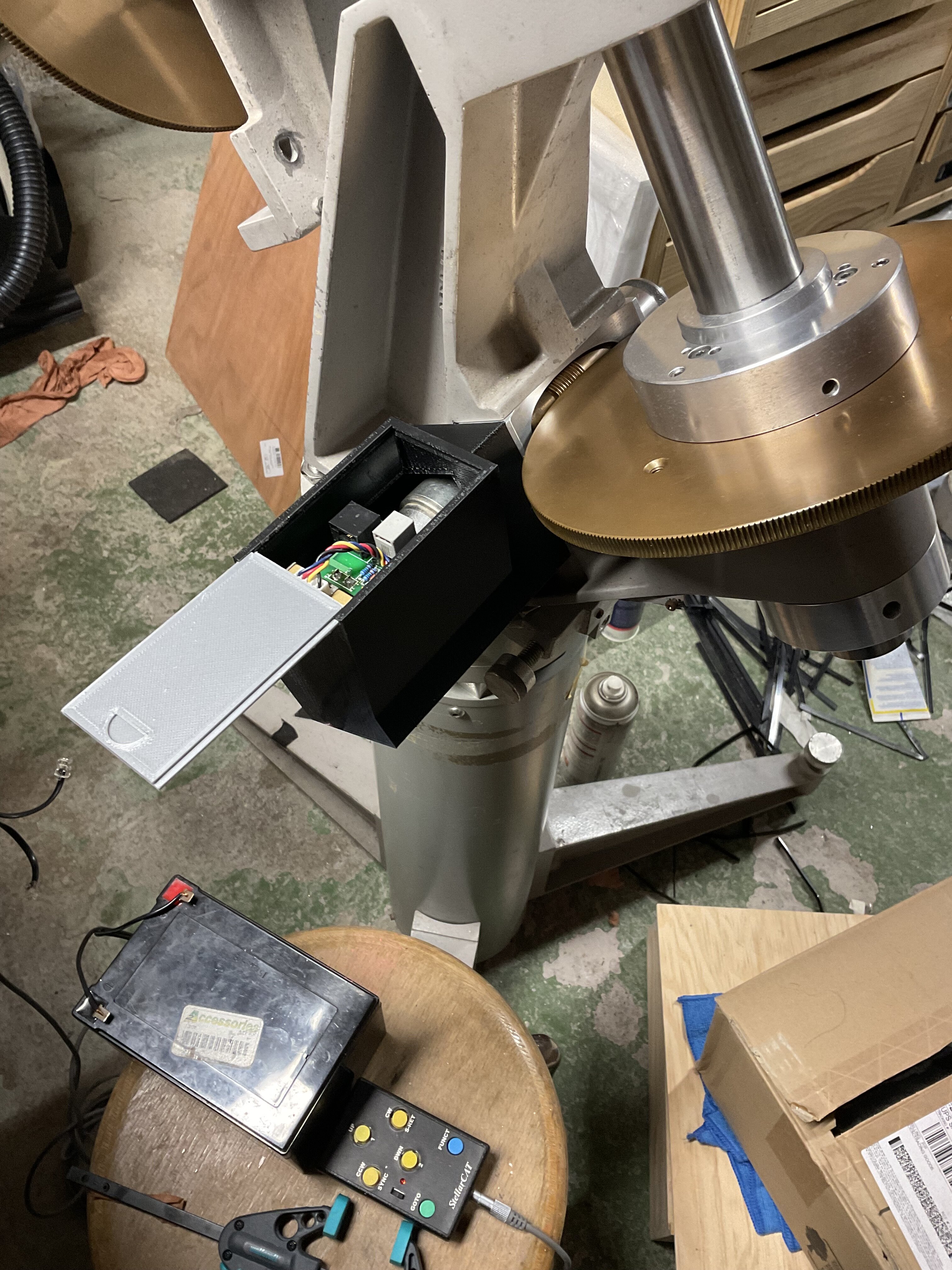

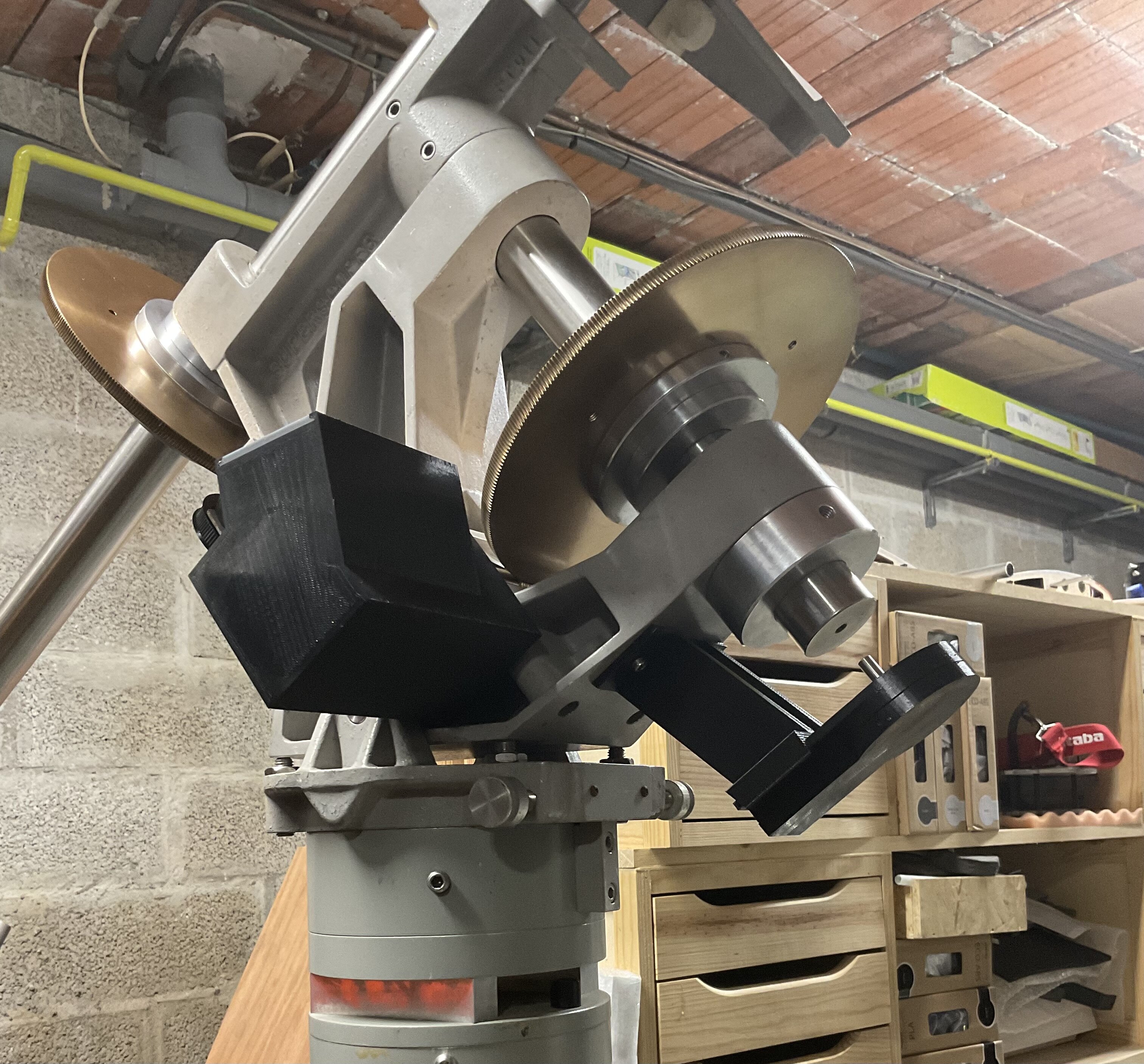

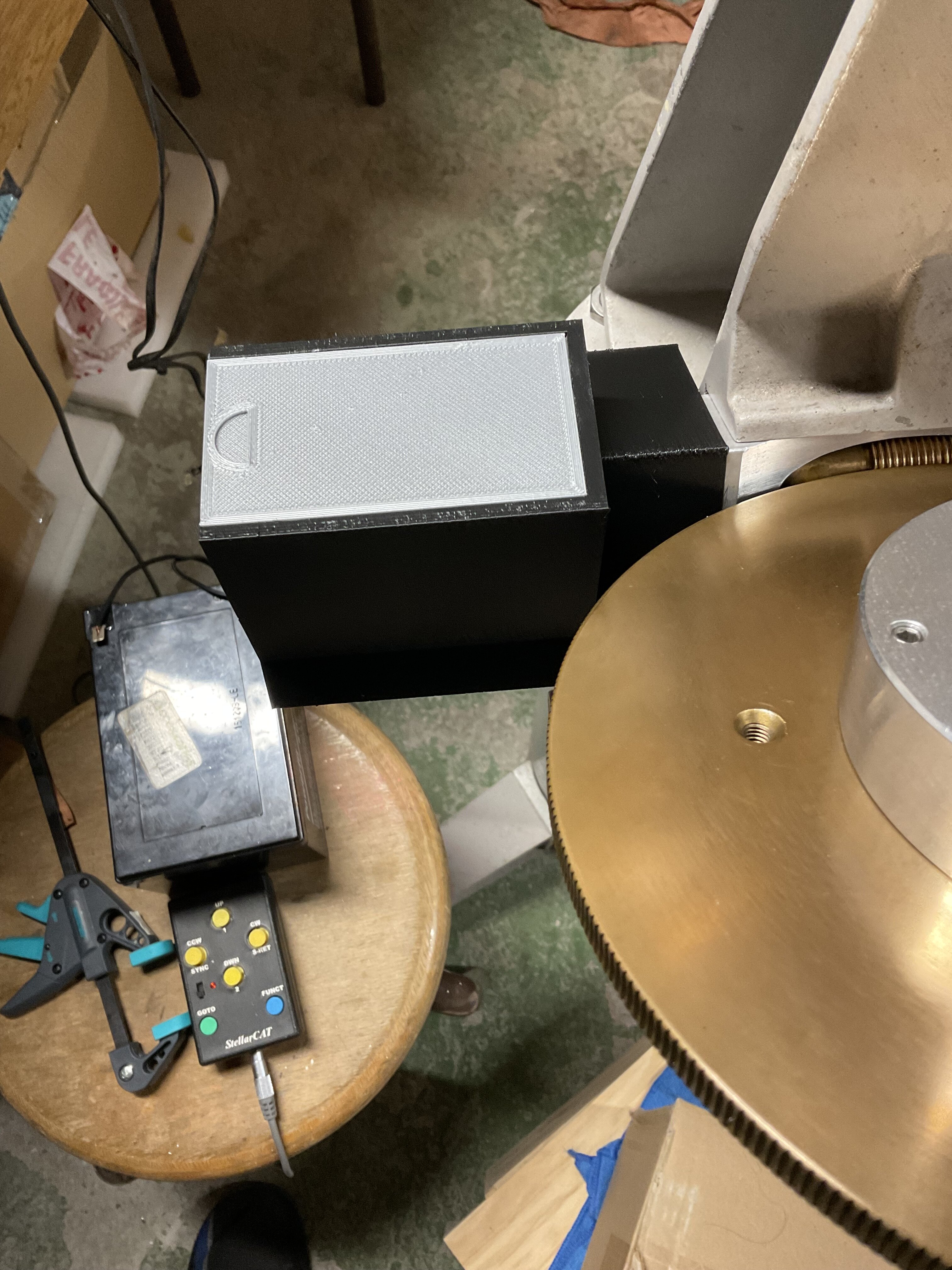

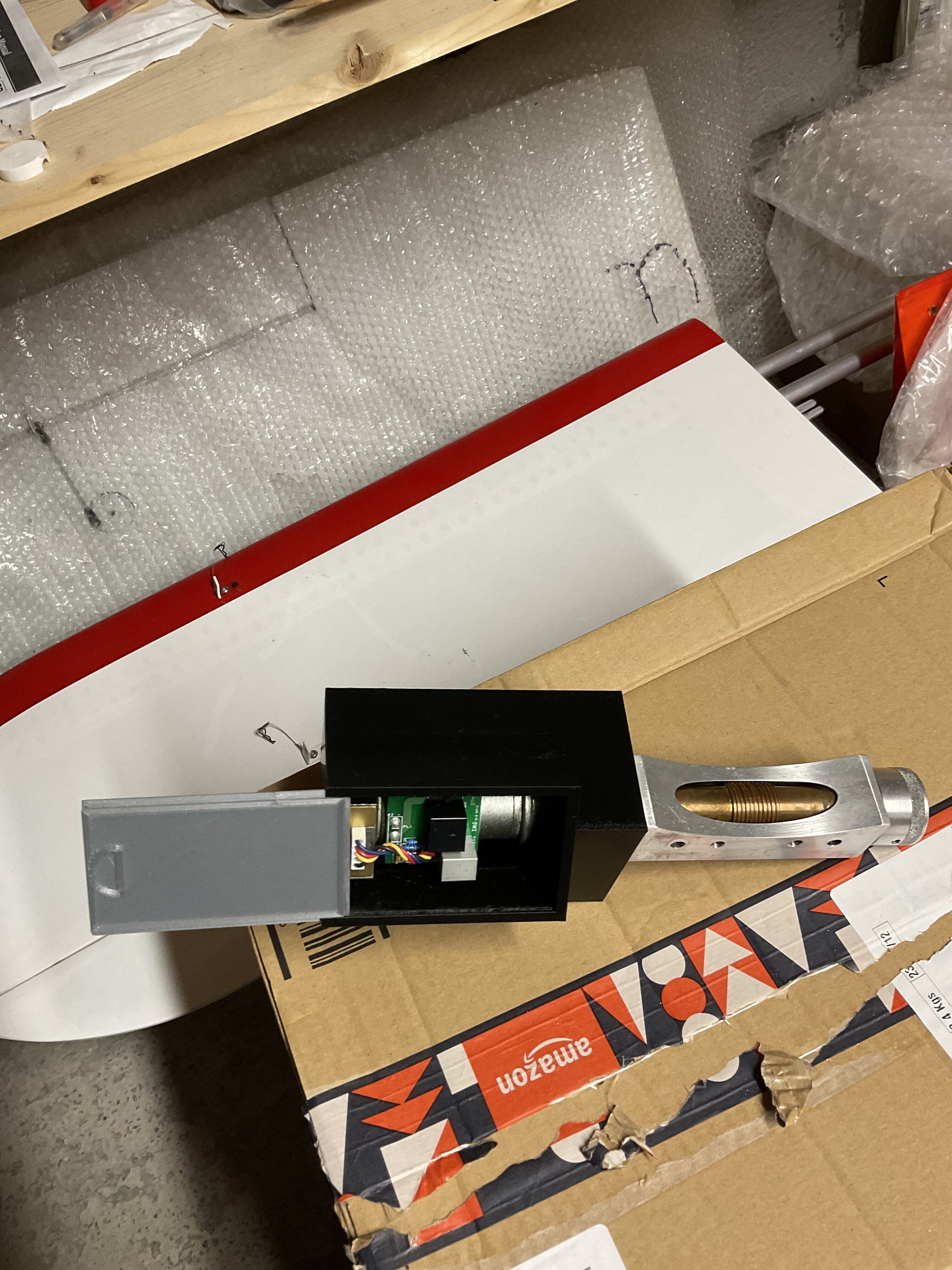

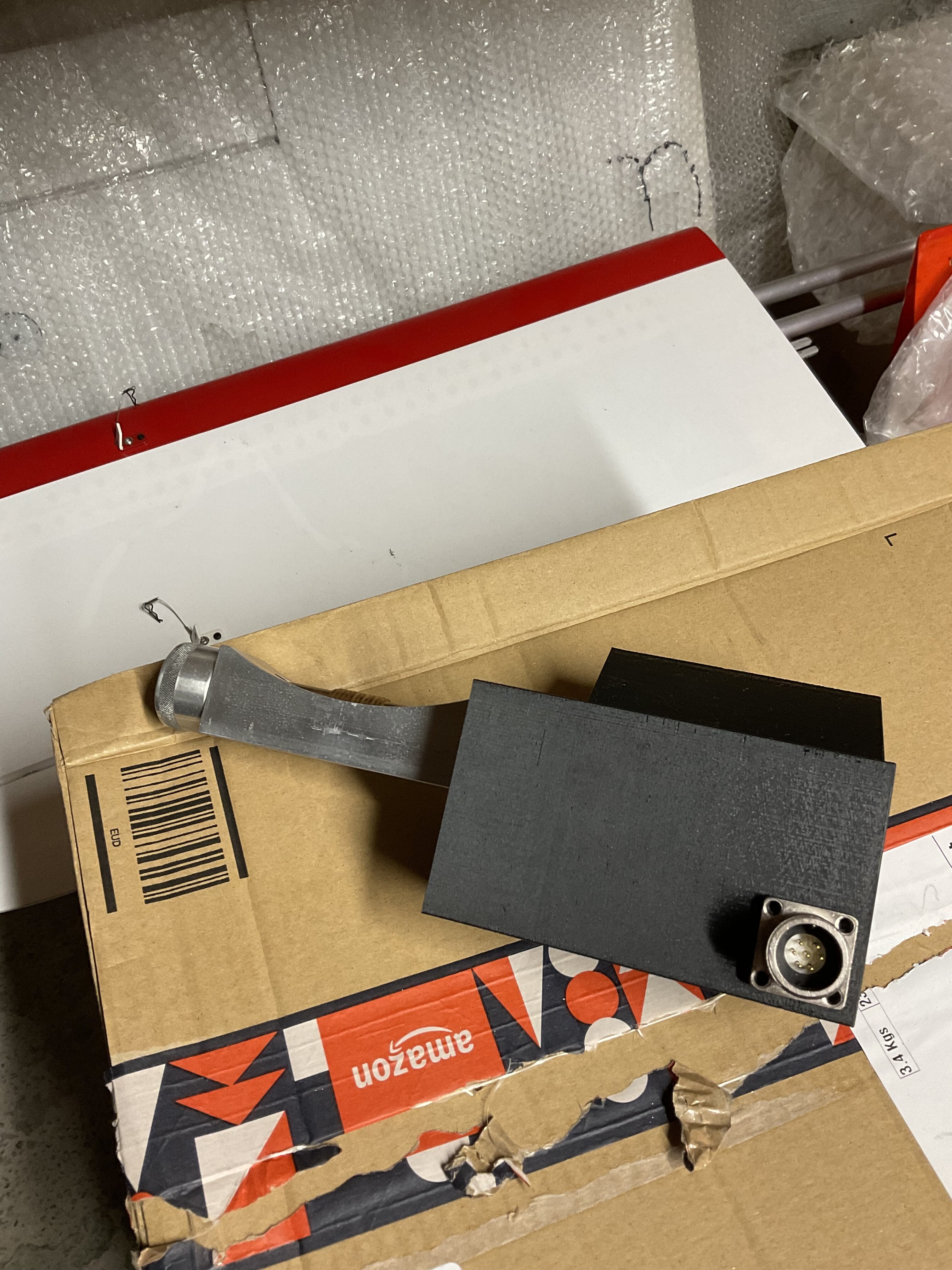

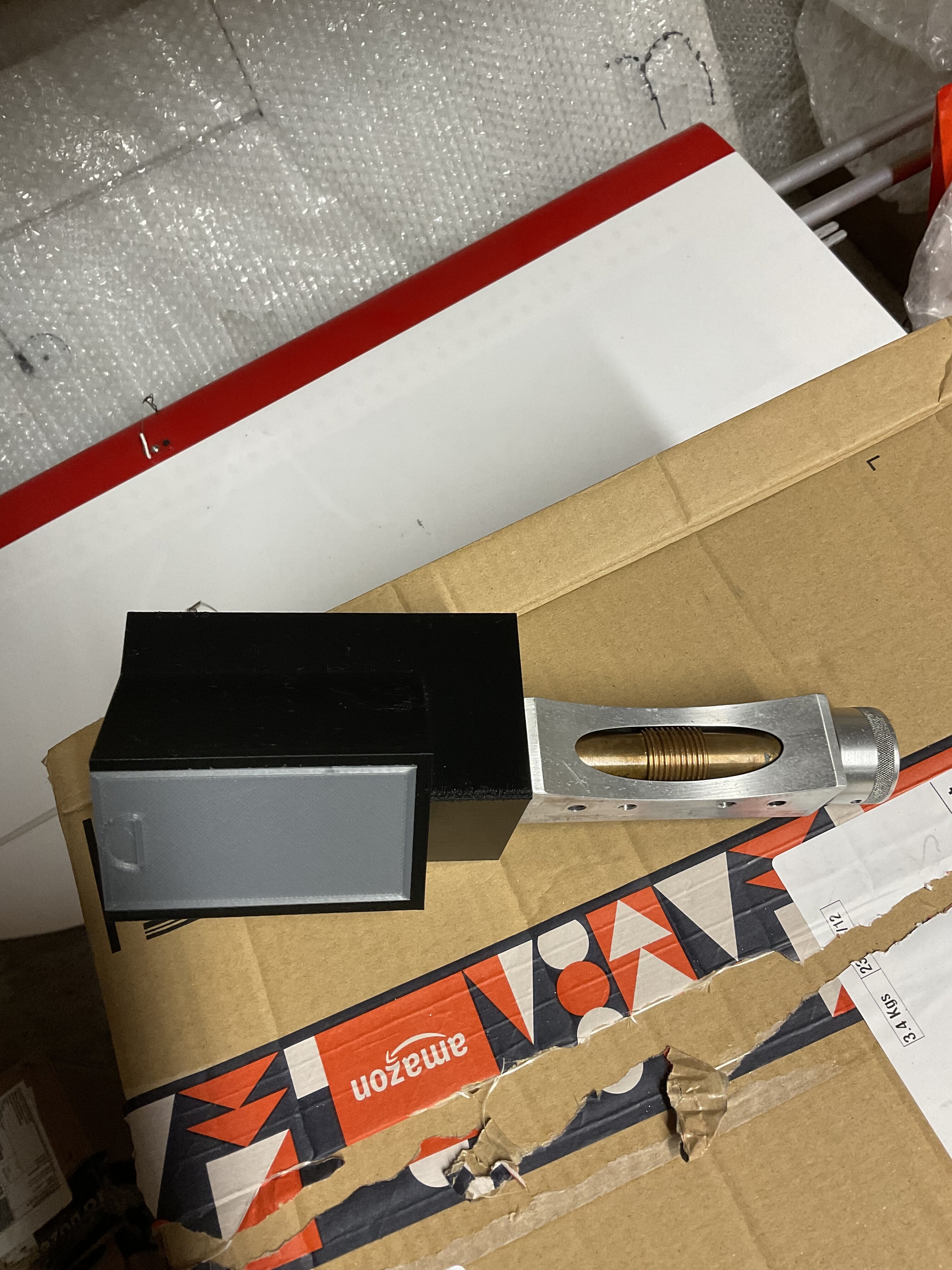

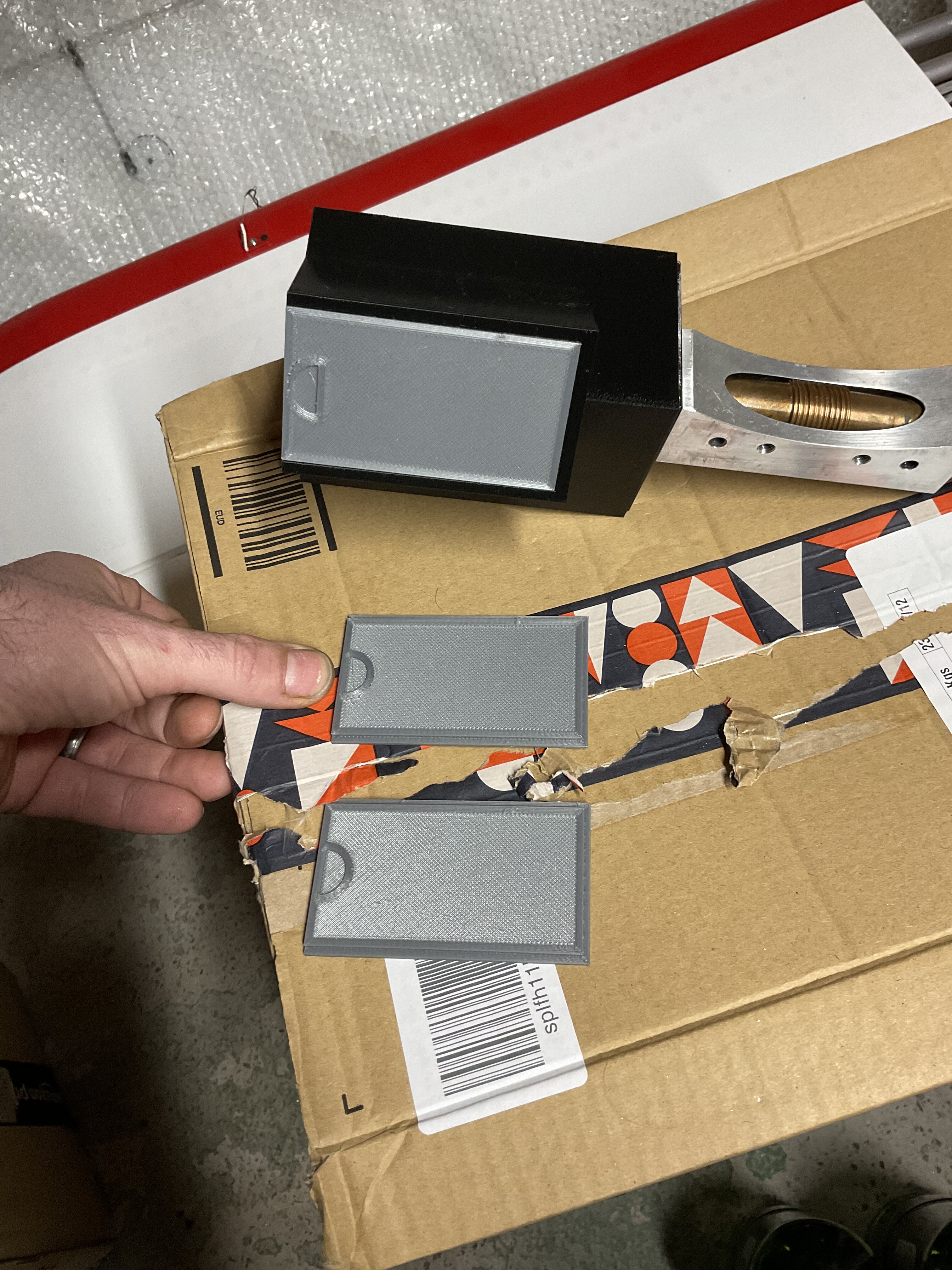

J’a également fabriqué des capots de protection moteur avec connecteur rapide pour codeur et alimentation moteur.





J’ai refait les tiroirs, empreinte de pouces dans le mauvais sens 🫣

Modifié 15 février 2024 par guillaumetmt

[xs_man]

Salut Guillaume,



Content de voir que tu te soit attelé à l'amélioration de ta très belle monture !

Impatient de voir la suite  !



Albéric

[norma]

Voilà du travail qu'il est bien bô

[guillaumetmt]

Bonsoir à tous ,

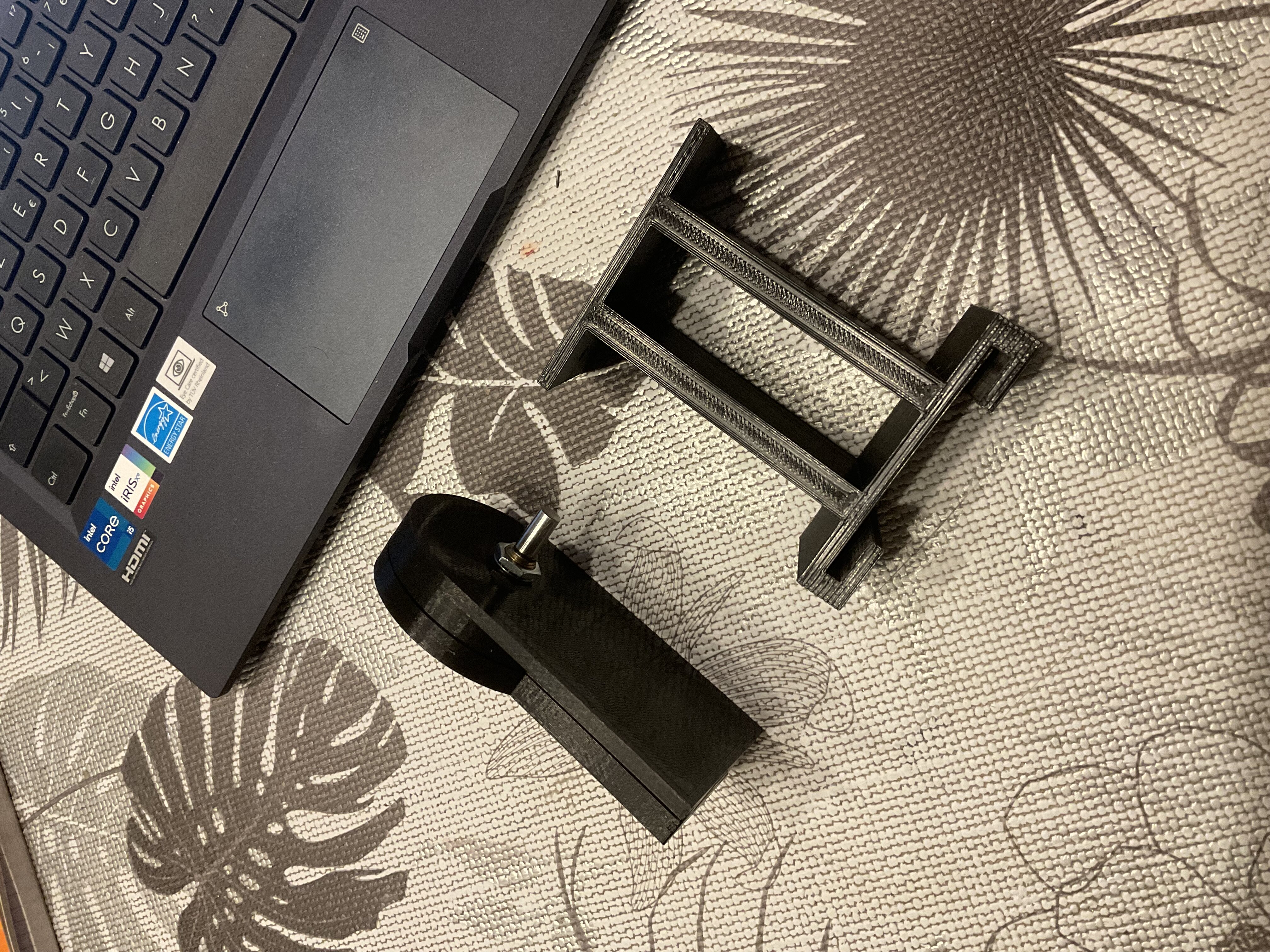

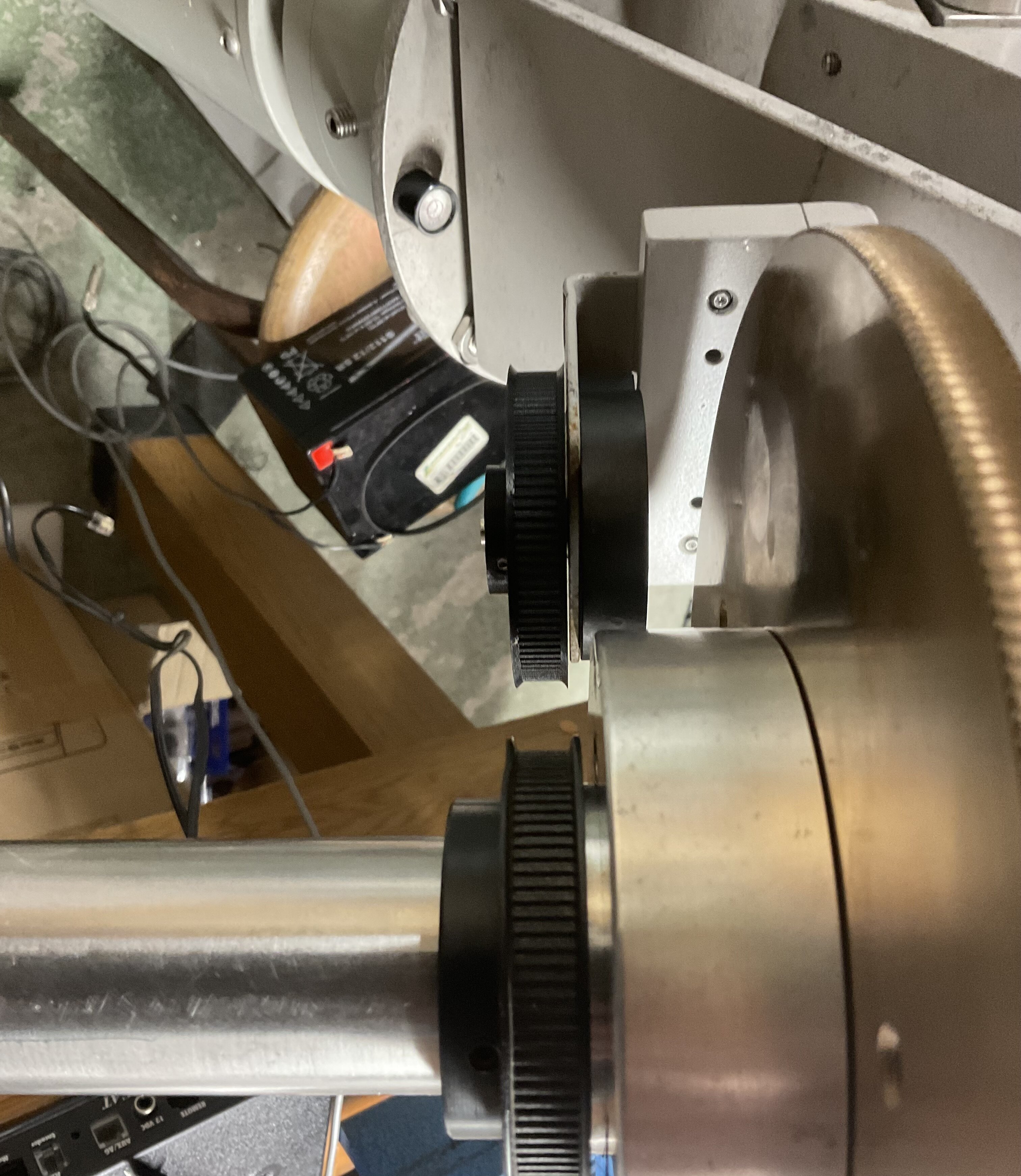

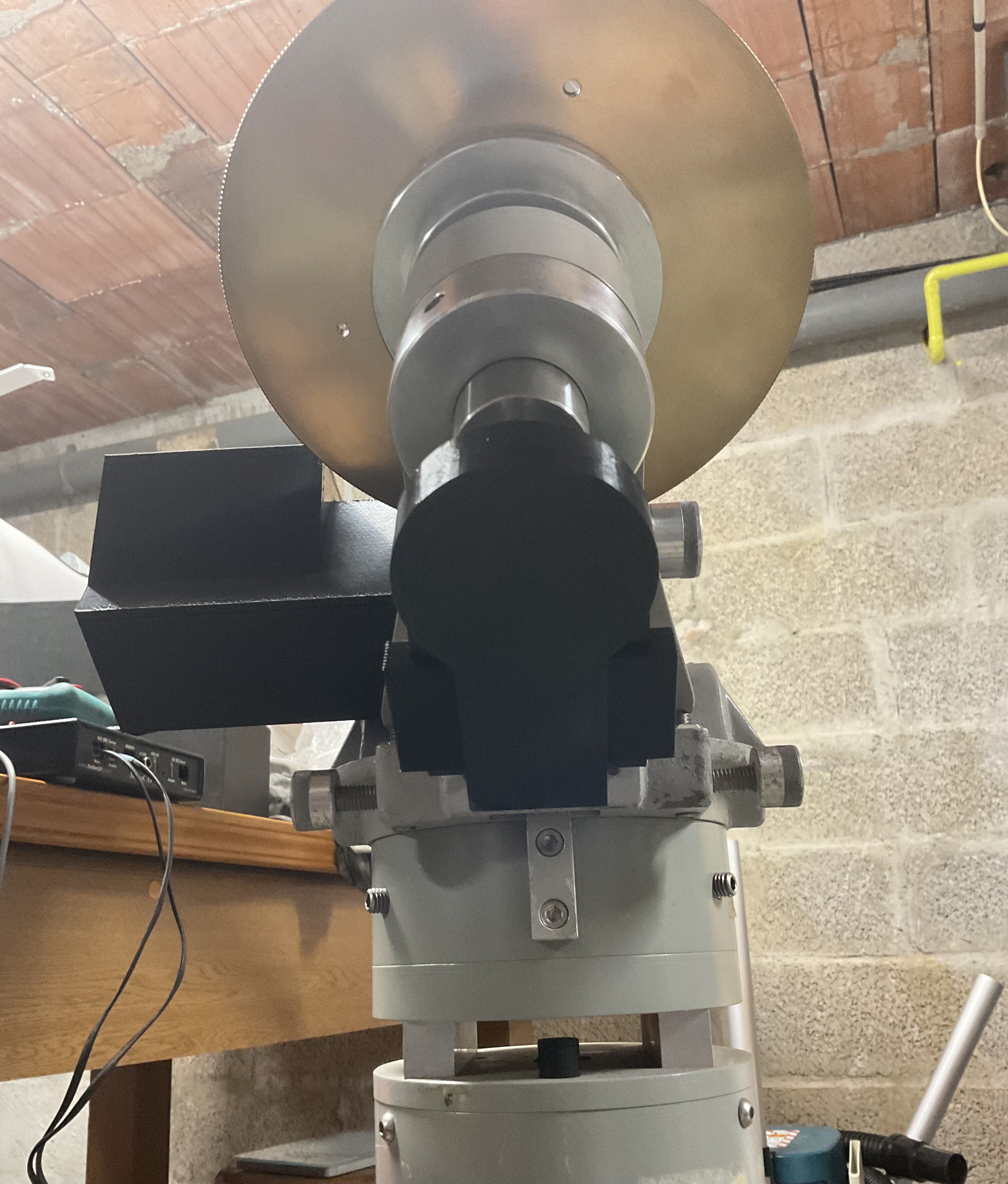

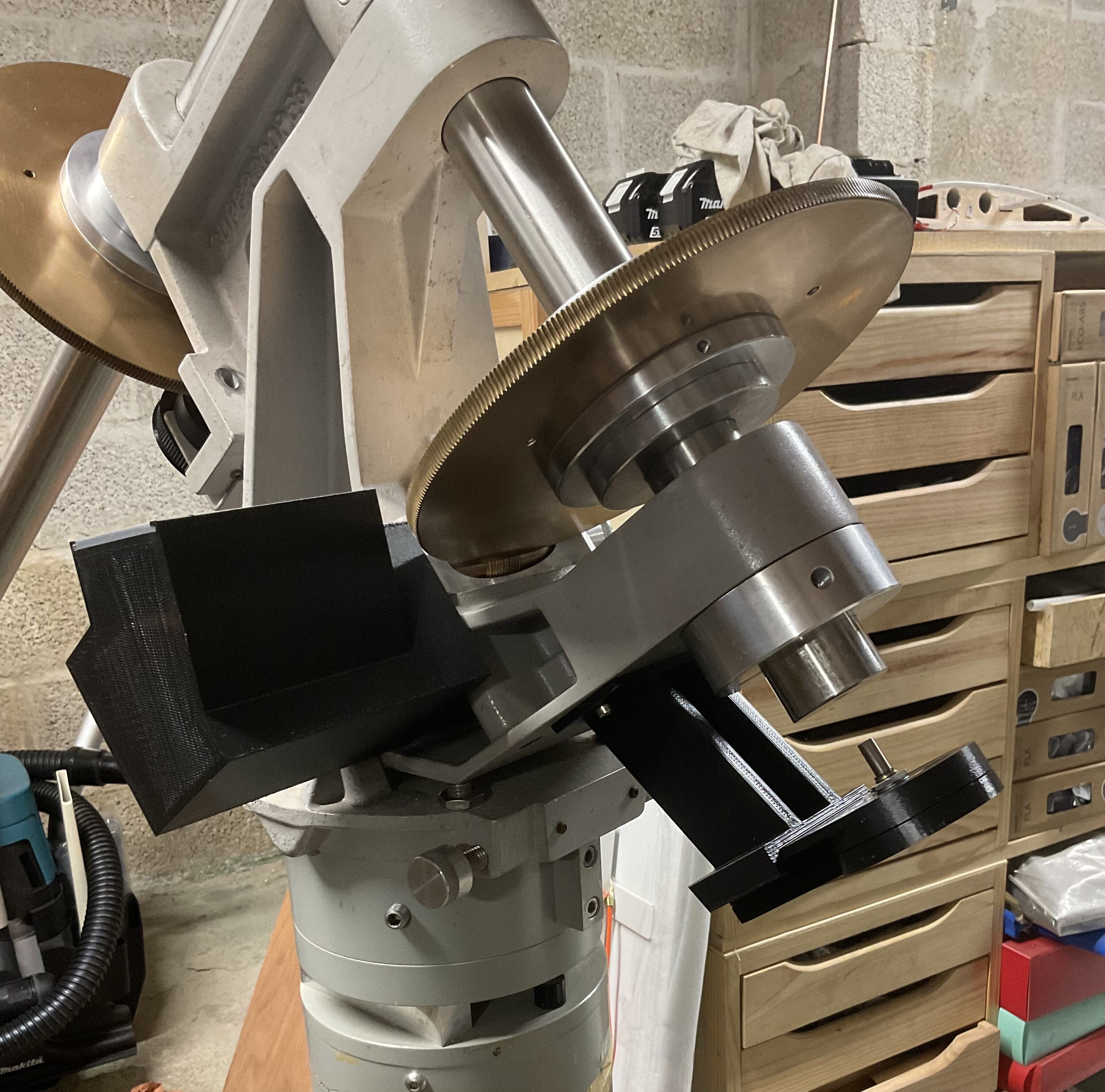

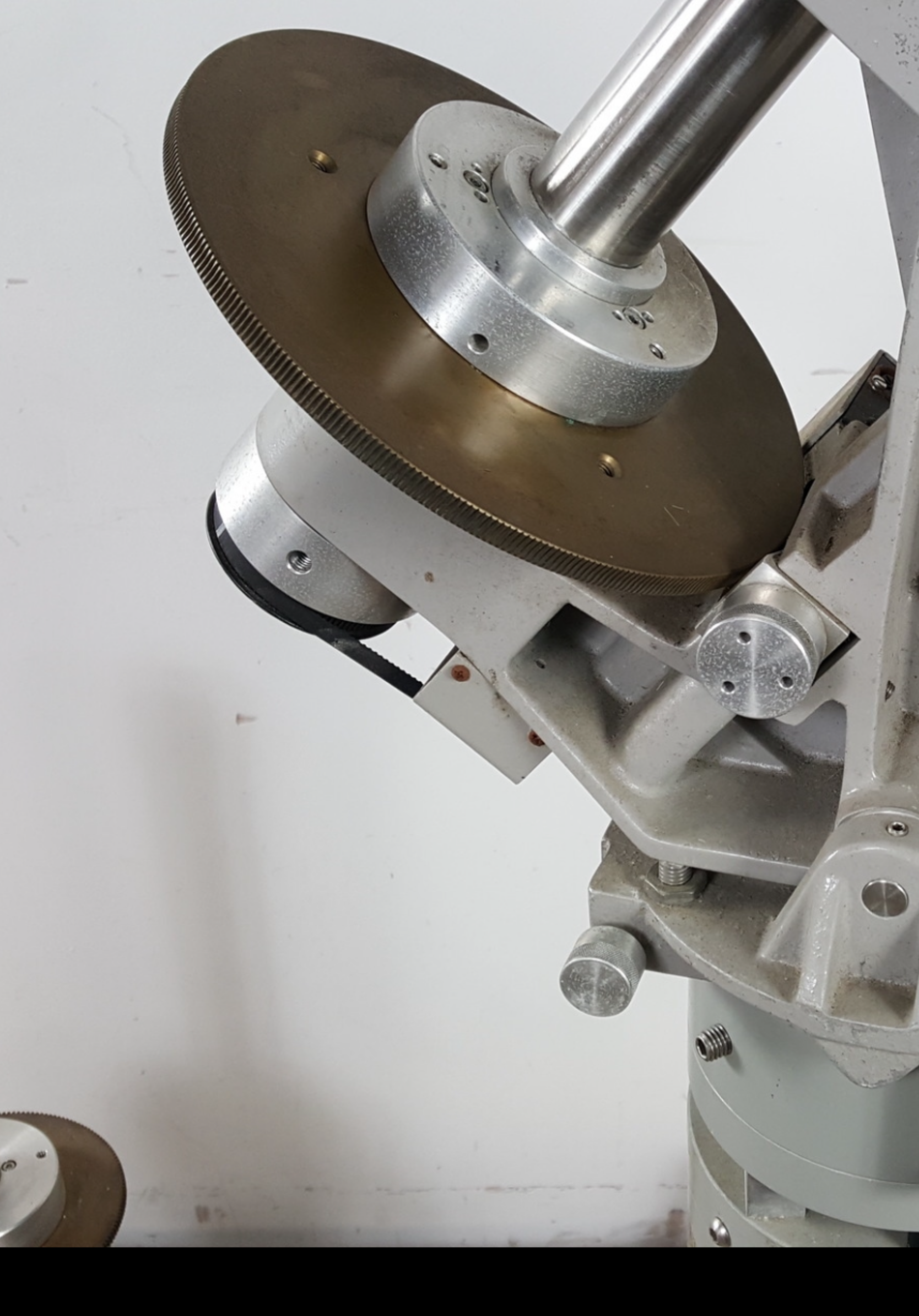

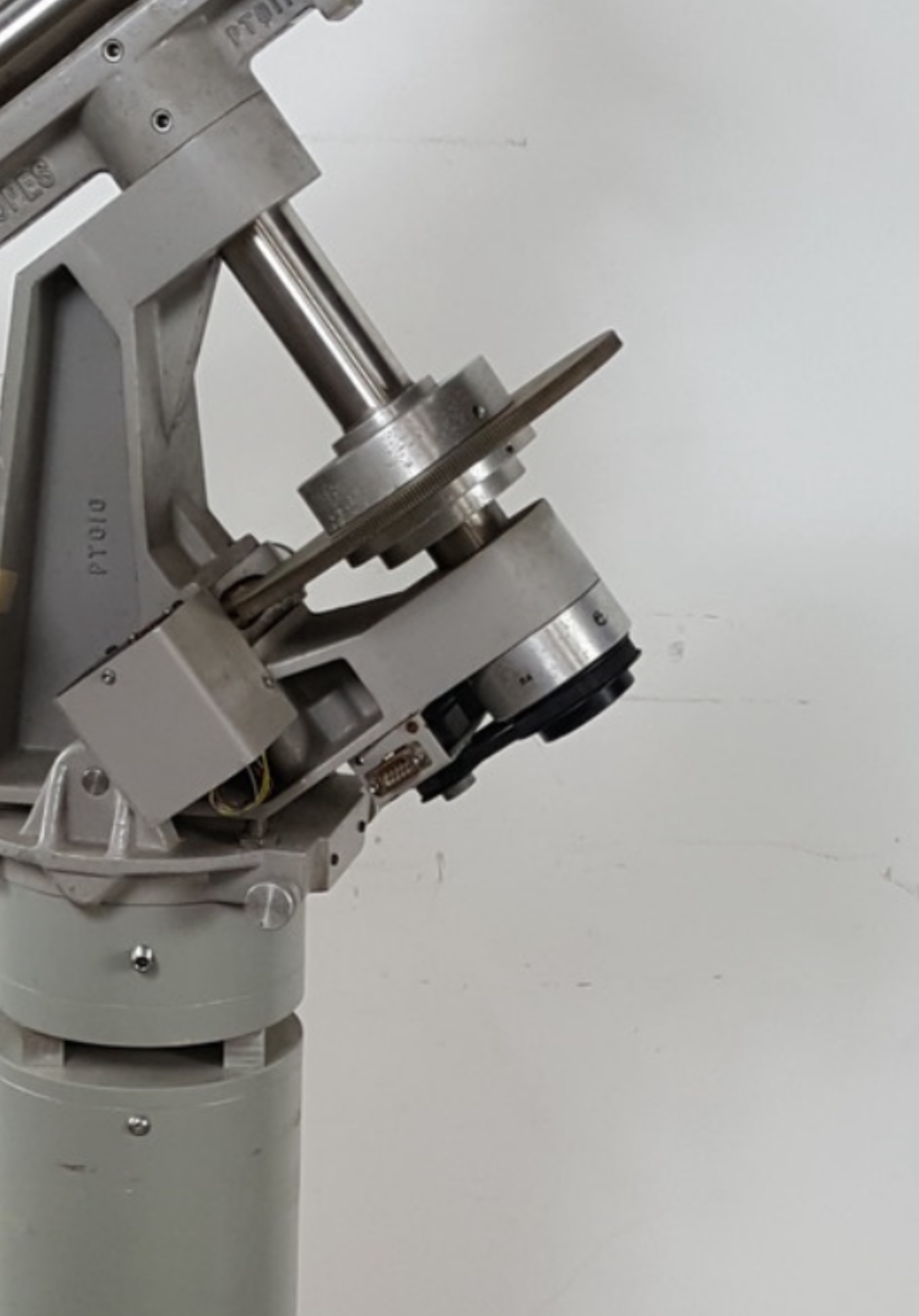

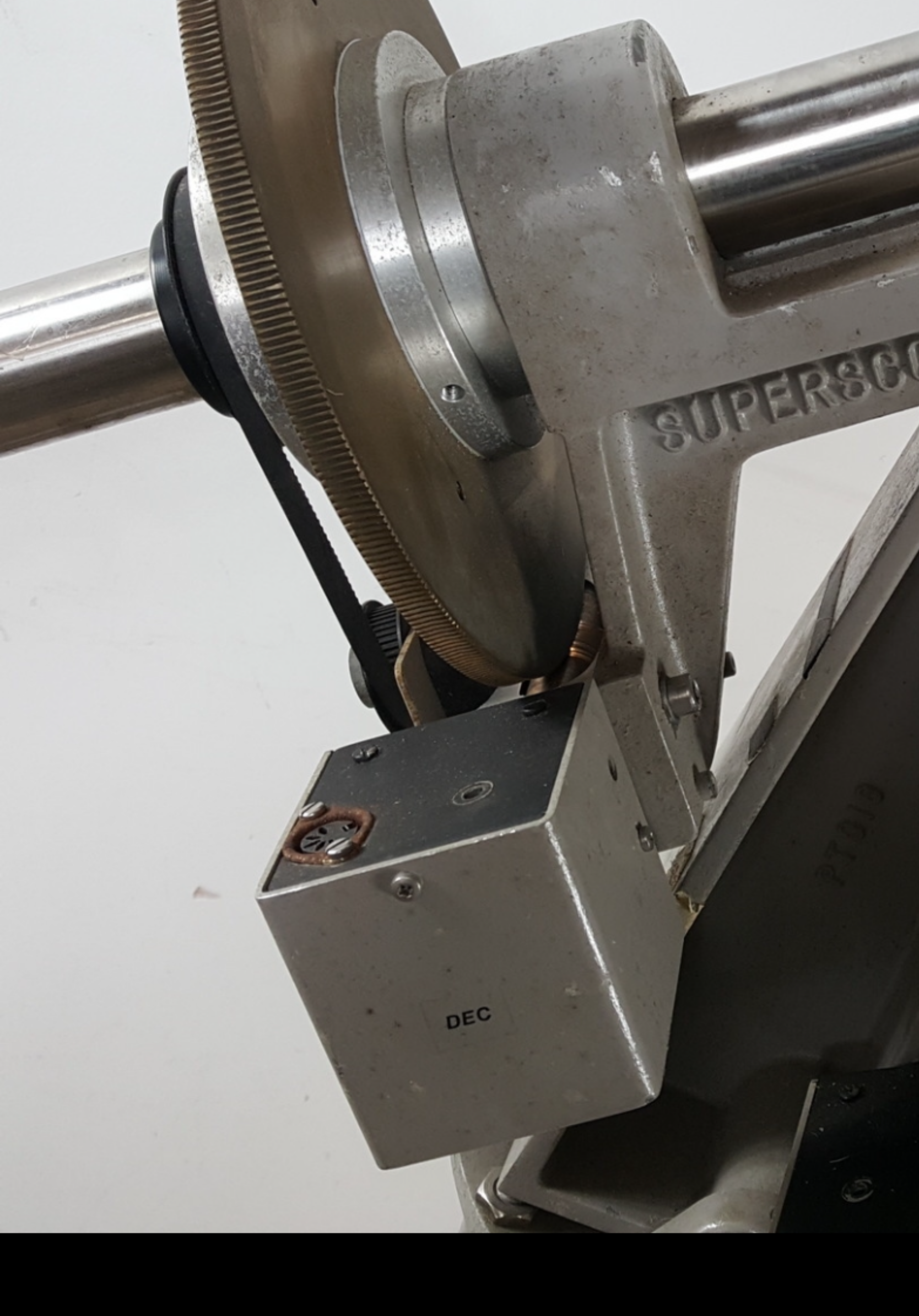

Petite suite, j’ai revu l’entraînement de l’encodeur sur l’axe RA, anciennement déporté avec une transmission par courroie j’ai préféré fabriquer une boîte et support encodeur pour qu’il soit directement en liaison avec l’arbre pour un maximum de précision, il me restera encore à fabriquer un moyeu avec accouplement pour relier les deux. Concernant le DEC je ne vois pas d’autres solutions que de passer par la transmission par courroie ( je remet le rapport à 1:1 avec fabrication d’une seconde poulie identique à celle sur l’arbre ) un nouveau support et une boîte encodeur pour y contenir le codeur et sa platine électronique seront fabriqués. Quelques photo de ce que ça donne pour le RA avant et après modification ainsi que le DEC dans sa configuration initiale. La suite au prochain numéro.





Modifié 17 mars par guillaumetmt

[Captain Flam]

Et la suite ?

Un ans plus tard ......

[guillaumetmt]

Salut Captain Flam,

( parenthèse : ont doit être de la même génération, je le regarderai étant jeune : Capitaine Flamme , aujourd’hui quand je vois mes enfants et ce qu’ils regardent … la génération n’est plu la même et je ne sais pas si c’est dans le bon sens.. )

Pour revenir sur ce sujet :

La suite arrivera, j’ai eu de gros problèmes de santés, et la actuellement comment dire… ça va, ça vient sans entrer dans les détails, l’astro me maintient en forme si je puis dire, j’ai des jours avec et des jours sans de ce que dit l’expression.
J’ai mis en suspend car je vais transférer tout ce que j’ai déjà fait pour cette monture sur cette autre monture ( voir photo : du vendeur à qui j’ai acheté le matériel ). Je fait rapatrier cet ensemble du Royaume Uni chez nous en France.

Le transfert d’une monture à l’autre sera vite fait, ensuite essai sur ciel.

Je suis en poste fixe et c’est impératif avec ce matériel.

La monture peut porter 80 kilos maximum.

Sur la photo, ce setup est sortie des ateliers de Philip Stone ( il y a bien longtemps ) ainsi et à été étudié pour ce tube ( en fibre , diamètres 400mm/ longueur 1800mm/  focale f6 / miroir 12 " par David Sinden )

Pas de fioritures, que de l’essentiel, et ça fonctionne parfaitement.

J’ai fait mettre en fabrication chez les pros de l’impression 3D des carters de protection pour RA et DEC , mon imprimante est trop petite, les roues font 220mm de diamètre et les carters auront une forme adaptée à celles de la monture pour bien s’intégrer ( un peu "design " pour être esthétique )

J’ai fait sur la mienne un retrofit : servocat + AN avec encodeur sur chaque axes ,la monture ayant un système d’embrayage.

La suite .. l’année prochaine, non je plaisante, je ferai au plus vite..au mieux.

Rien n’est abandonné, j’ai juste ralenti la cadence tout simplement, cela arrive.

Cordialement.

Et franchement, elle est tout aussi belle à admirer qu’à y regarder dans l’oculaire, c’est du : «  c’était mieux avant » , c’est pas chinois, le moule doit encore être au Royaume Uni. J’en ai eu du chinois, du gros… et franchement, je veux voir dans 30 ans… cette monture est du début des années 1980… donc elles à quasiment 45 ans ( il lui manquait juste l'électronique des temps modernes , c’est chose faite) , c’est sans appels…

Je suis le quatrième et dernier ( je l’espère) propriétaire.









Modifié 16 mars par guillaumetmt

[norma]

Elle est tout simplement superbe

[guillaumetmt]

  Le 16/03/2025 à 15:00, norma a dit :

Elle est tout simplement superbe

Voir davantage

J’ai eu la même réaction en la voyant, même si je l’ai déjà, celle-ci , je sais de où elle vient : premier propriétaire Linton Guise de la Bedford Astro association au Royaume Uni, j’ai un contact direct avec lui actuellement et depuis un bye maintenant.

Phil est décédé l’an dernier malheureusement,

Le miroir est de David Sinden , super poli ( il dit bonjour Lol 😂 )

Regardez le centre de gravité de la monture….

c’est une piece de collection, alors oui, pour 2500£ pour certain c’est  beaucoup certes, mais j’ai ici 4 kit servocat acheté avant la retraite de Gary ( non il ne sont pas à vendre ) , le dernier est tout pignons inox , prévu pour un dob de plus de 30" ( arbre non coupés à ma demande et commande spéciale, Gary étant déjà en retraite) .

Les boîtiers réducteurs je les laisses de côté pour un futur projet déjà en tête .

J’ai couplé directement le moteur - réducteur à la vis sans fin, en plus ça ne réveille pas les voisins avec le sifflement insupportable des moteurs pas à pas.
Je pourrais y adapter un kit moteur  210 de chez AWR avec la box de résistance du même fournisseur ( ça "siffle " moins ) mais je me le garde, je suis sur beaucoup de choses à la fois alors…..le budget deviens restreint. Je dois maintenant faire preuve de patience.

J’irai au printemps au danemark, chercher un accessoire..

Mais bon, l’astro je m’y suis mis il 6 ans, je continue l’aéromodélisme sur grande échelle , l’un comme l’autre sont très coûteux , je dois me modérer.
Quand ont aiment….

Cordialement.

Ps : qui aurait résisté, le setup a de la gueule, et puis j’aime la belle mécanique.

Modifié 16 mars par guillaumetmt

[guillaumetmt]

Bonjour à tous, J’ai commencé à assembler le matériel…

IMPOSANT, mécaniquement c’est franchement du sérieux, le tube est difficile à mettre sur la monture ( il mesure 1800 de hauteur et 400 de diamètre, entièrement en fibre ).

Le mirroir est bien de David Sinden

Modifié 23 mars par guillaumetmt
