QHYCCD miniCAM8 - Pixinsight SPCC - Custom Filters

[krotdebouk]

Salut !

Ce post est pour retrouver facilement (j'espère) les fichiers .csv des filtres de la miniCAM8 combo mono pour Pixinsight/SPCC. Ils ont été mis au format .csv à partir des données fournies par QHYCCD : https://www.dropbox.com/scl/fi/djtgbkwl9g4fl0154w3la/LRGB-SHO.csv?rlkey=f5vyeaqs0m3ihwg10pdel8y6d&e=11&st=uwk8z4hx&dl=0



MiniCam8-R.csvFetching info...

Minicam8-G.csvFetching info...

Minicam8-B.csvFetching info...



Minicam8-L.csvFetching info...



Minicam8-S.csvFetching info... Minicam8-H.csvFetching info... Minicam8-O.csvFetching info...

Modifié 1 juillet par krotdebouk

[tranquiliste]

Hello @krotdebouk, A par le O qui a quelque chose dans transmission le reste c'est toujours des 0, de plus tous les fichiers ont la même valeur dans wavelength, iln'y a pas un pb?

De plus un petit tuto pour les charger et s'en servir. Il me semble que dans l'autre post tu parlais de filterManager, mais j'avais l'impression que Pixinsight attendait un autre format que celui présenté (un fichier avec tous les filtres qui ressemblait à qq chose comme ça:

Name,Wavelength,Width,Type,Default

MiniCam8-XiMei L,550,260,Luminance,yes

MiniCam8-XiMei R,650,100,Red,no

MiniCam8-XiMei G,545,90,Green,no

MiniCam8-XiMei B,450,100,Blue,no

MiniCam8-XiMei Ha,656.3,7,Narrowband,no

MiniCam8-XiMei OIII,500.7,7,Narrowband,no

MiniCam8-XiMei SII,672.4,7,Narrowband,no

[krotdebouk]

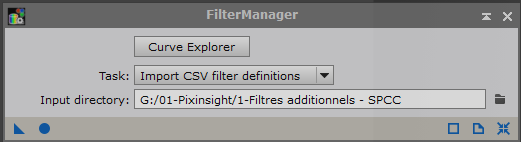

@tranquiliste Il faut d'abord placer les fichiers.scv dans le répertoire de ton choix puis les importer depuis FilterManager.

Ce que je fais :

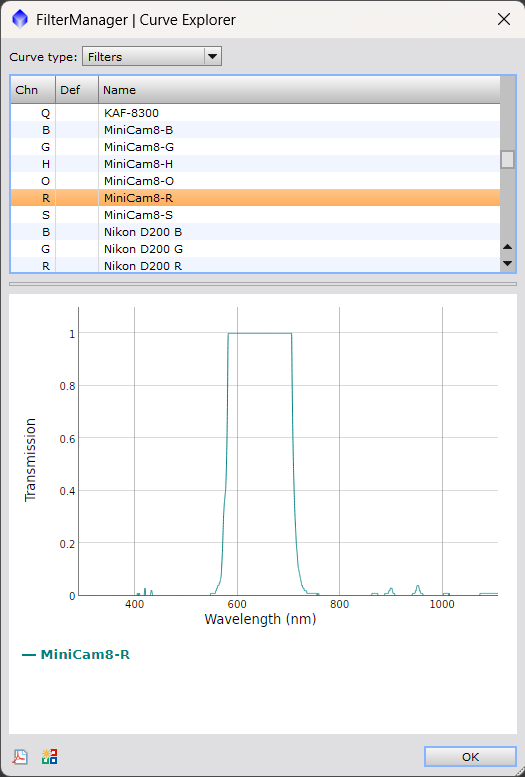

Une fois fait, tu peux voir les filtres et leur bande passante en cliquant sur Curve Explorer

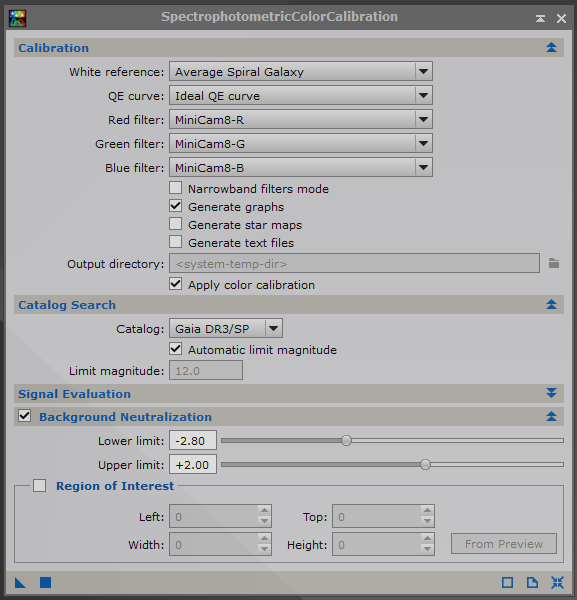

Tu trouveras ensuite les filtres pour chaque canal dans SPCC (je ne sais pas encore quel est le QE curve à utiliser avec la minicam8)

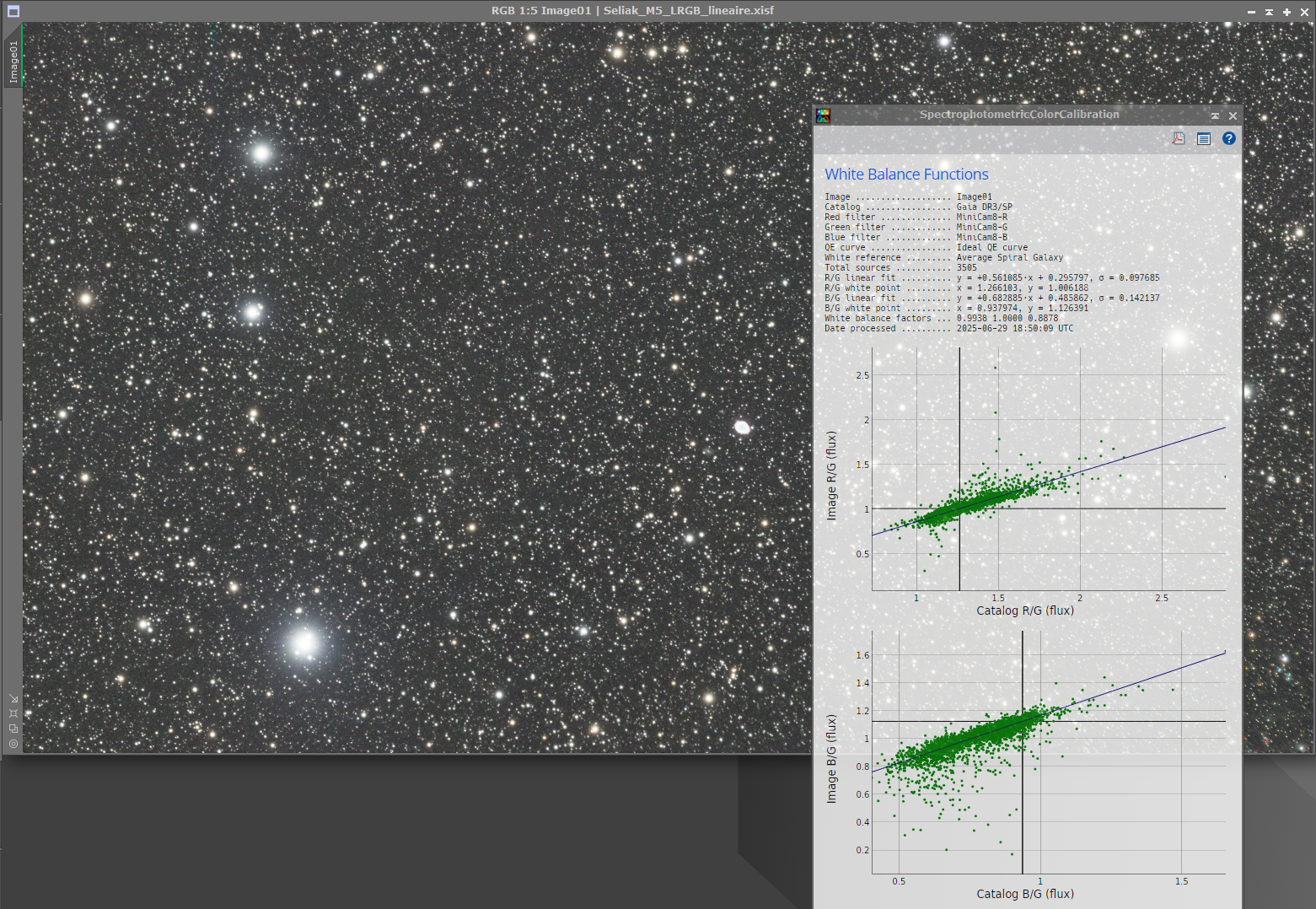

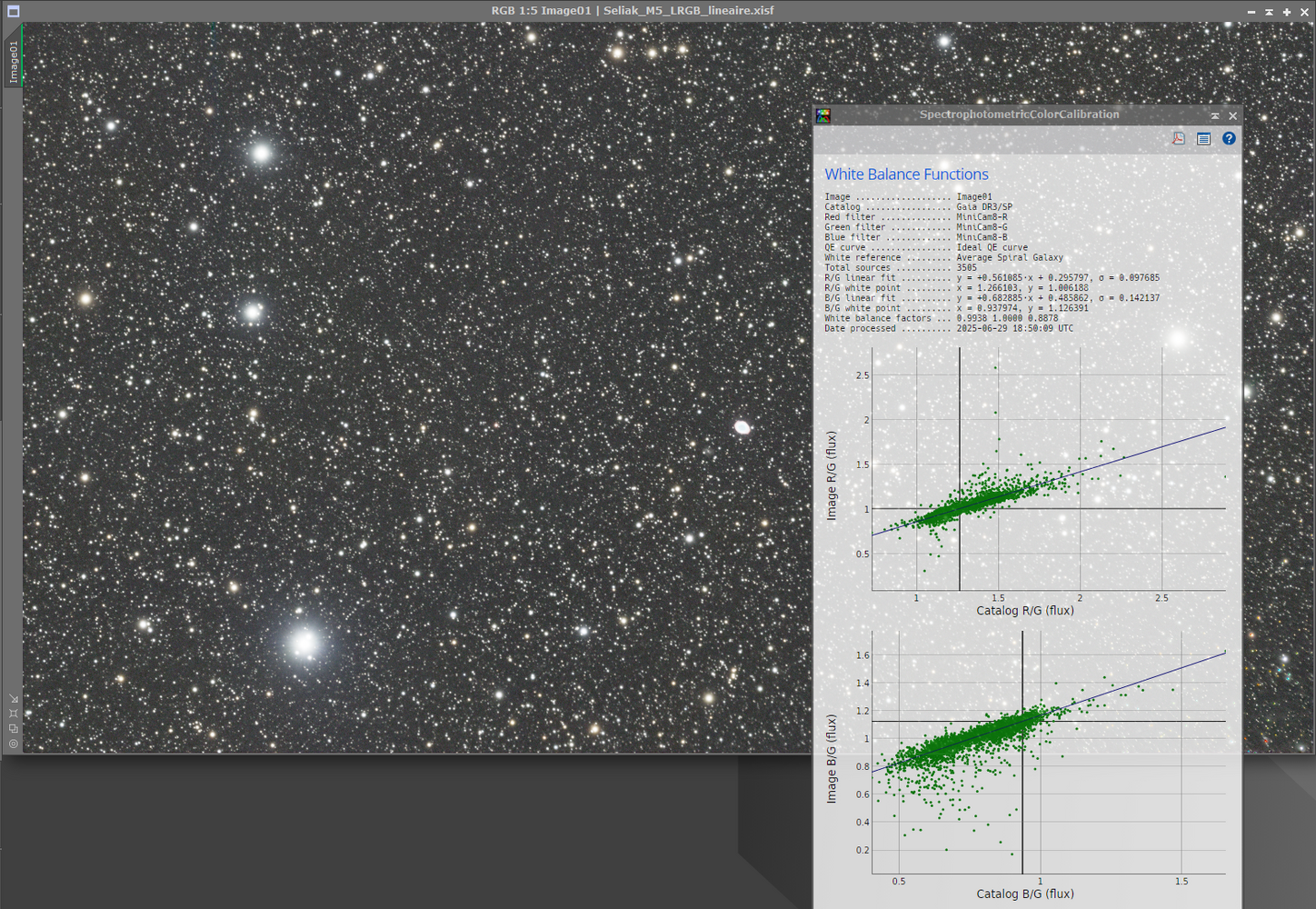

C'est ce process que tu appliques sur ton image LRGB linéaire pour calibrer les couleurs. Il faut que l'image contienne sa résolution astrométrique.



Et voilà

[tranquiliste]

  Le 29/06/2025 à 18:34, tranquiliste a dit :

Hello @krotdebouk, A par le O qui a quelque chose dans transmission le reste c'est toujours des 0, de plus tous les fichiers ont la même valeur dans wavelength, iln'y a pas un pb?



Voir davantage

Je viens de réaliser que tu mets toutes les bandes et que au niveau transmission tu mets ce qui passe, donc c'est normal que les 200 ... aient une transmission à 0

[krotdebouk]

  Le 29/06/2025 à 18:59, tranquiliste a dit :

Je viens de réaliser que tu mets toutes les bandes et que au niveau transmission tu mets ce qui passe, donc c'est normal que les 200 ... aient une transmission à 0

Voir davantage

Oui, je n'ai pas réduit au visible, j'ai conservé toutes les données du fichier d'origine !

Pour les SHO, j'aurais probablement dû attribuer le canal R pour le S, G pour H et B pour O... Je corrige ça et je remets les fichiers

[tranquiliste]

Par contre j'ai cette erreur quand j'essaie de charger les fichiers. Et quand je demande à Copilot il me renvoie au type de fichier que j'ai mis plus haut. Tu as quelle version de Pixinsight


* Importing filter definitions (CSV format):

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition



C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/Minicam8-B.csv: MiniCam8-B

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/Minicam8-G.csv: MiniCam8-G

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/Minicam8-H.csv: MiniCam8-H

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/Minicam8-O.csv: MiniCam8-O

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/MiniCam8-R.csv: MiniCam8-R

C:/Users/Nicolas/Documents/PixInsight-addon/Filter Definition/Minicam8-S.csv: MiniCam8-S

*** Error: Unable to determine a default luminance filter

<* failed *>



[krotdebouk]

J'ai la 1.9.3 build 1646



Modifié 29 juin par krotdebouk

[krotdebouk]

Ca me rappelle un truc que j'ai déjà eu, je ne sais plus si j'avais solutionné l'affaire comme ça : https://pixinsight.com/forum/index.php?threads/error-opening-spcc.22990/

[tranquiliste]

Tout pareil

  Le 29/06/2025 à 19:22, krotdebouk a dit :

Ca me rappelle un truc que j'ai déjà eu, je ne sais plus si j'avais solutionné l'affaire comme ça : https://pixinsight.com/forum/index.php?threads/error-opening-spcc.22990/

Voir davantage

Quand on lit le message, ça parait évident, il faut utiliser l'option "merge csv filter" et non pas import

Par contre tu ne fais pas le L?

[krotdebouk]

  Le 29/06/2025 à 19:27, tranquiliste a dit :

Quand on lit le message, ça parait évident, il faut utiliser l'option "merge csv filter" et non pas import

Voir davantage

Je sais pas..

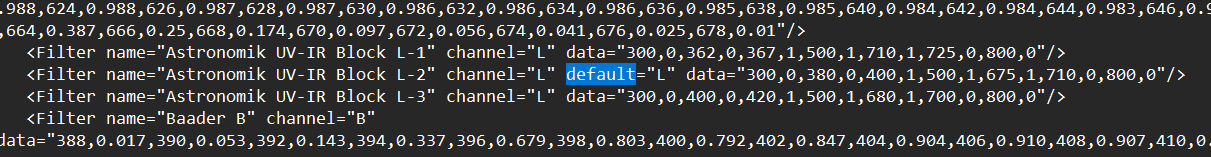

Je viens de regarder mon fichier filters.xspd et j'avais probablement fait ce qui est expliqué

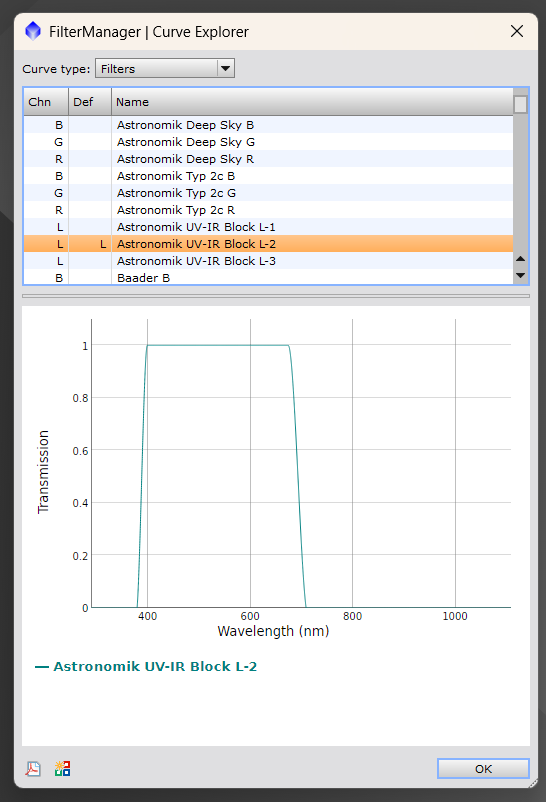

Il est d'ailleurs bien estampillé à L par défaut dans FilterManager.



Modifié 29 juin par krotdebouk

[krotdebouk]

  Le 29/06/2025 à 19:27, tranquiliste a dit :

Par contre tu ne fais pas le L?

Voir davantage

En fait je n'avais pas compris qu'il pouvait avoir de l'importance.. et je ne comprends toujours pas ce qui le rend important en mono.

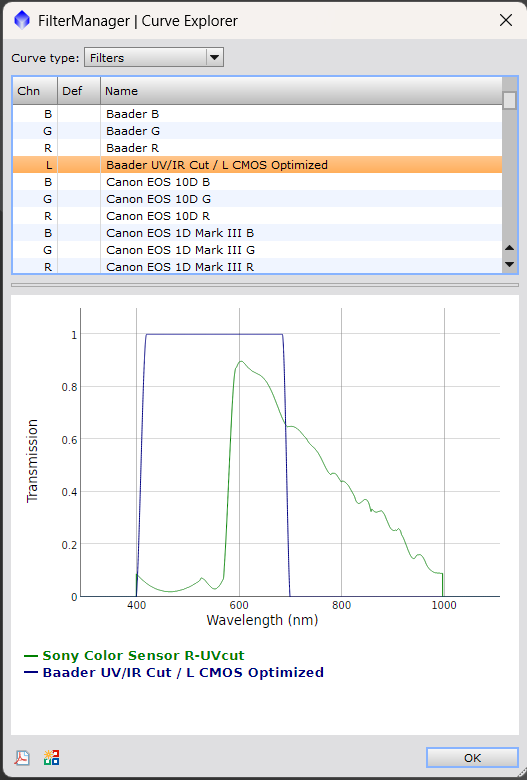

Avec un capteur couleur c'est différent car il y a des filtres sur le capteur, ceux de la matrice de Bayer. Il faut donc "merger" le filtre utilisé avec le canal du capteur comme sur cet exemple.



En mono ça ne sert à rien parce que le L ne peut pas être utilisé en même temps qu'un autre filtre, d'où le QE curve à utiliser.. ou alors un truc m'a échappé

Modifié 29 juin par krotdebouk

[tranquiliste]

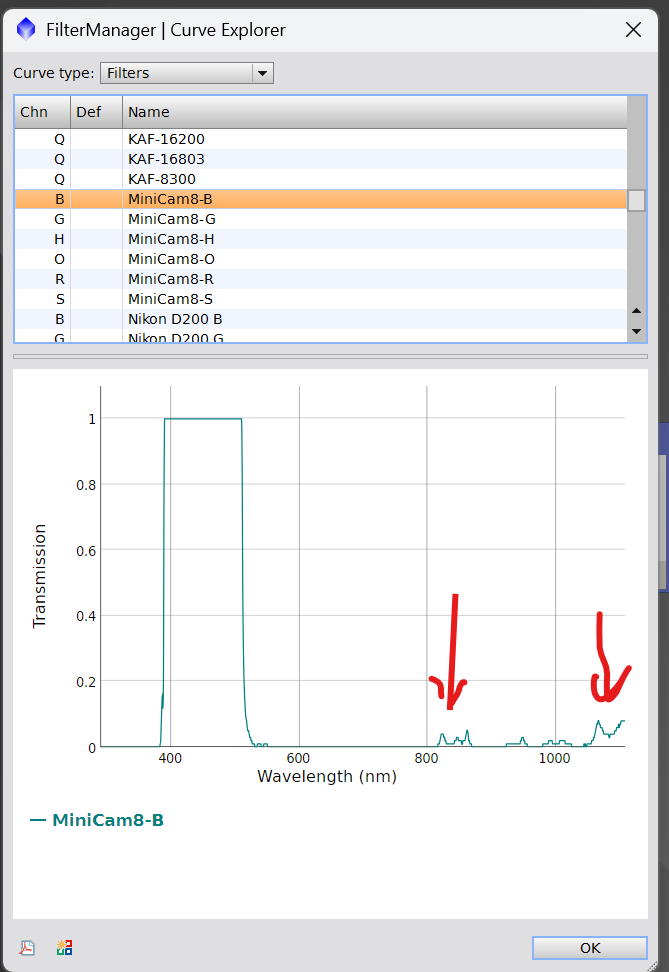

Encore une question, je n'ai pas regardé les fichiers fournis, il y avait des chiffres dans le haut de la bande passante?

[krotdebouk]

  Le 29/06/2025 à 20:10, tranquiliste a dit :

je n'ai pas regardé les fichiers fournis, il y avait des chiffres dans le haut de la bande passante?

Voir davantage

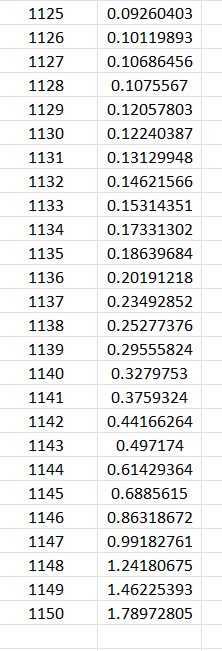

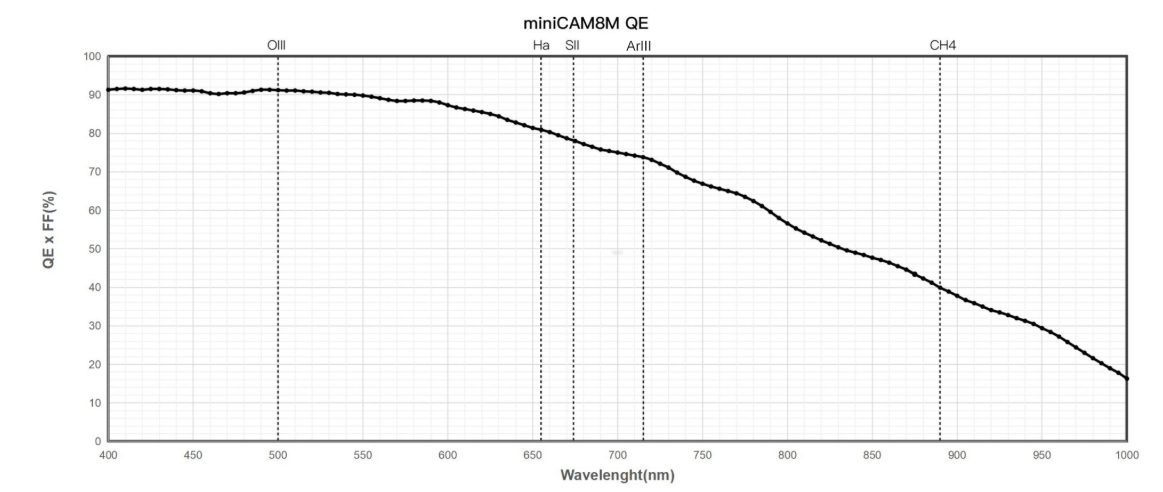

Oui j'avais vu. C'est dans le fichier QHYCCD mais il ne devrait pas rester grand chose de visible sur l'image vu le QE du capteur.

J'imagine que les valeurs proviennent d'une mesure réelle des filtres..



[Tromat]

  Le 29/06/2025 à 19:49, krotdebouk a dit :

En fait je n'avais pas compris qu'il pouvait avoir de l'importance.. et je ne comprends toujours pas ce qui le rend important en mono.

Voir davantage

C'est pour le MultiscaleGradientCorrection, tu dois faire un SpectrophotometricFluxCalibration au préalable et c'est là que tu as besoin d'avoir la courbe L.

[krotdebouk]

  Le 01/07/2025 à 10:48, Tromat a dit :

C'est pour le MultiscaleGradientCorrection, tu dois faire un SpectrophotometricFluxCalibration au préalable et c'est là que tu as besoin d'avoir la courbe L.

Voir davantage

OK c'est noté, merci !

Je l'ai ajouté.
