Encore un débutant qui tente de collimater

[spatule]

Bonjour,



Mon EQ-1 étant définitivement HS, et n'ayant finalement pas investi dans un Dobson comme je disais il y a quelques mois, je me suis contenté d’acquérir un petit newton sur NEQ3 histoire de me faire les pieds (et l'oeil accessoirement..).



Un grand classique surement: le SW BD 150/750 sur NEQ3 (+ laser) de chez Teleskop service (super service client au passage).



Mais voilà, avant même sa première sortie je me suis mis en tête de comprendre de A à Z comment collimater le machin. J'ai lu et relu les PDF de Gégé (merci!) ainsi que cette excellente page. Je pense avoir compris l'essentiel mis à part que quelque chose ne tourne pas rond : la collim au laser ne me donne pas satisfaction car après je me retrouve avec un truc comme ça

J'ai donc pensé à vérifier le laser (tourner sur lui même dans le PO) mais celui ci semble bien viser tout droit !!

Je me suis donc attelé à collimater sans laser juste avec un oeilleton jusqu'à obtenir un bon résultat (mais pas eu l'occaz de checker la tache d'Airy), et quand je mets le laser après il est totalement dans les choux !





bref, je crois comprendre qu'il me faut revoir l’alignement de mon secondaire avec le PO, mais j'en suis pas sûr car je sais pas si d'autres réglages entrent en compte dans ce genre de problème ?!

C'est pourquoi je vous demande conseil.



Merci à vous

[Leimury]

Bonjour,



Tu t'es payé un laser et c'est dommage de ne pas en profiter.

l'oeilleton ne permet pas de régler le secondaire.



Une page qui peut t'aider:

Comment régler son laser ?

Comment régler son secondaire ?

http://www.webastro.net/forum/showthread.php?p=1295528&highlight=troue#post1295528



Bon ciel

[spatule]

Merci pour ces info complémentaires qui vont je pense beaucoup m'aider. Je mets en pratique tout ça ce week end

[Dominik]

Pourquoi vouloir collimater un truc neuf, surtout avant d'avoir observé quoi que ce soit avec ???



Ceci étant dit, avec un peu de patience, tu vas y arriver.

Le plus casse-pied c'est de régler le secondaire, après le primaire ca va tout seul.

[spatule]

Pourquoi vouloir collimater un truc neuf, surtout avant d'avoir observé quoi que ce soit avec ???



Oui d'accord avec toi, surtout qu'il me paraissait très bien aligné au premier déballage, mais comme il est resté un moment dans le salon (faute de temps et du temps...) ça me démangeait trop de le tripoter un peu

Et puis c'est la première fois que j'ai un newton entre le main alors trop envie de comprendre comment ça marche !



J'ai suivi les conseils de Leimury et je pense que c'est beaucoup mieux. Maintenant la collim au laser donne un bien meilleur résultat à l'oeilleton. Voici un aperçu pris avec un APN a "l'arrache"





J'ai l'impression que c'est pas non plus le top car le reflet du secondaire semble pas tout à fait centré dans le reflet du primaire mais bon... Pour un preimer test ça fera l'affaire



Ce qui m'a beaucoup aidé dans le post de Leimury c'est le réglage du laser avec la technique de l’ellipse et aussi le réglage du secondaire avec la vis centrale + la vis côté PO

[Dominik]

En admettant que la photo ait été faite bien dans l'axe du PO (donc que ce qu'on voit correspond bien à la réalité et qu'on puisse se fier à une photo pour vérifier une collimation) :

- le bord de ton secondaire semble bien rond et bien centré dans le PO, donc ça c'est bon

- il semble bien orienté si on réfère aux pattes du primaire visible

- le primaire a l'air correctement centré aussi vu la position de sa marque centrale.



On ne va peut être pas parler d'offset tout de suite ...



Après ça, si le laser dit que c'est bon, on doit pas être mal !

[Leimury]

Bonjour,



On voit les trois brides du primaire et le secondaire n'a pas l'air de traviolle.

Te poses plus de questions, utilises ton engin



Bon ciel

Modifié 21 janvier 2012 par Leimury

[spatule]

j'ai fait en sorte de prendre la photo bien dans l'axe (a travers un adaptateur de Toucam), ça représente bien ce que je vois dans l’œilleton.



On ne va peut être pas parler d'offset tout de suite ...



justement, je me demandais c'est quoi cette histoire d'offset ?..



Te poses plus de questions, utilises ton engin



Depuis que j'ai reçu mon joujou il fait un temps pourri sur Toulouse...

C'est la malchance du débutant

[Dominik]

justement, je me demandais c'est quoi cette histoire d'offset ?..



J'ai dit on va pas en parler !!



Allez, touche à rien et attend un ciel dégagé !

[spatule]

Dites moi si c'est bien ça....

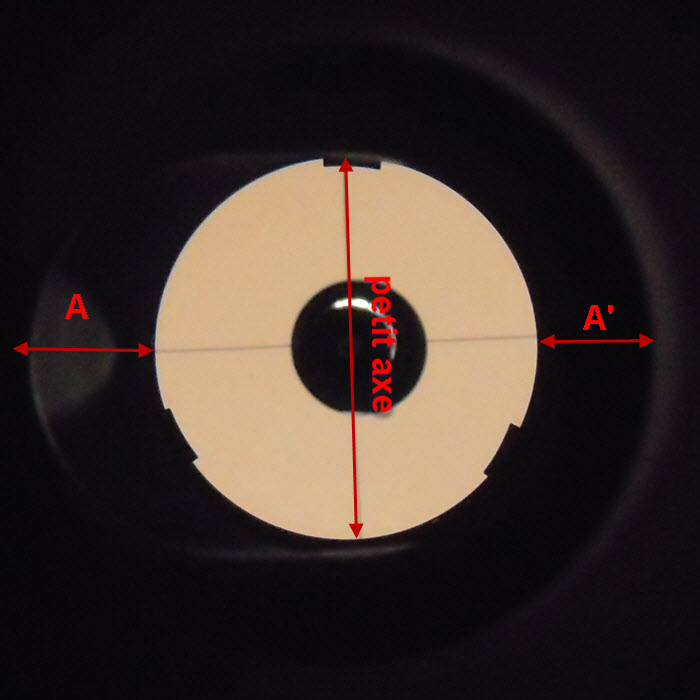

D'après l'image ci dessous (primaire vers la droite):







Si par exemple mon petit axe = 40mm et mon scope étant un F/D5,

alors je dois avoir A' plus court de A - (40 / (4 x 5)) soit

A' = A - 2mm



?!..



Merci encore

Modifié 22 janvier 2012 par spatule

[Fred_76]

En ce qui me concerne, je me suis fabriqué un Cheshire et ma collim se fait très rapidement et surtout mieux qu'avec un laser. Avec cet instrument je peux régler le secondaire puis le primaire tel qu'indiqué sur le site de M. Bergeron. Finalement, je n'ai jamais acheté de laser et ça me va très bien.



Par contre j'ai un tantinet modifié le barillet support du secondaire pour pouvoir mieux le régler. J'ai ainsi collé une rondelle en acier là où les vis appuient (sinon elles gravent le bloc alu) et remplacé les vis Allen d'origine par des vis longues. Ça facilite la vie.



Fred

[spatule]

J'ai découvert l'existence du cheshire après avoir commandé le laser... sinon je pense que j'aurais pris un cheshire en effet. Mais ça pourra toujours m'être utile en pleine nuit.



C'est clair que les vis allen c'est pas très pratique, j'ai vu un mec sur youtube les remplacer par des vis papillons, je pense que je ferai de même.

[Fred_76]

En pleine nuit, pas besoin d'un laser ni d'un Cheshire. Il suffit d'avoir fait le réglage de jour, après on peaufine de nuit sur une étoile.



Par contre, prendre soin a bien remettre les 4 supports de l'araignee bien parallèles à l'axe optique sinon c'est la garantie des aigrettes dédoublées.

[zorgdotnl]

Allez, touche à rien et attend un ciel dégagé !

+1

ça paraît bien réglé, à tester sur polaire/Jupiter.



L'offset correct latéral/axe primaire est fait par le constructeur au moment du collage du secondaire sur son support. L'offset le long de l'axe primaire est correct quand l'image du secondaire vue du PO est centrée /PO (Réglage avec Cheschire+rallonge ou Laser+secondaire marqué ou laser+large grille).



Pour comprendre:

http://www.astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm

http://www.catseyecollimation.com/mccluney.html

http://w1.411.telia.com/~u41105032/kolli/kolli.html

[spatule]

Merci pour les liens en anglais qui m'ont l'air d'être un bon complément à la page de Denis Bergeron que je connaissais déjà. Faudra que je trouve le temps de bien les lire.



Pour ce qui est de la première sortie je pense que je vais devoir attendre mercredi soir et ça se passera sur le balcon !!



Finalement c'est génial un newton, même quand le ciel est bouché on peut faire mumuse
