    Glossaire technique astro pour débutants

       (1 avis)

    GLOSSAIRE TECHNIQUE ASTRO POUR DÉBUTANTS









    - INTRODUCTION -





    Ce modeste glossaire est destiné aux débutants qui désirent se familiariser avec le matériel et certains termes techniques couramment utilisés en astronomie amateur.

    Il ne prétend donc pas faire un inventaire complet, et reste ainsi volontairement limité à l'essentiel afin de rester concis et lisible.

    Les mots suivis d'une astérisque (*) renvoient à une définition.



    • Mis à jour le 25/11/2018.
    • Les photos pouvant être soumises à droit d'auteur sont sourcées.







     - A -





    aberration : en optique les rayons lumineux provenant de l'objet observé peuvent être déviés, altérés, donnant une image non conforme.

    Les principales aberrations rencontrées en astronomie en général, et donc en astrophotogaphie, sont le chromatisme*,  la coma*, et le vignetage*.



    achromatique (abrév. achro) : pour lunette achromatique : type simple et économique de lunette astronomique.

    Note : contrairement à ce que pourrait laisser croire ce terme, une lunette achromatique laisse encore passer beaucoup de chromatisme*, surtout à courte focale, malgré un traitement des lentilles, au contraire de l'apochromatique* qui tente aussi de l'éliminer mais de manière beaucoup plus significative au moyen de lentilles et traitements supplémentaires.



    Airy : figure d', tache d', disque d' : image de diffraction obtenue à l'oculaire*, en focalisant ou en défocalisant, obtenue sur une étoile, révélant éventuellement un défaut de collimation* ou une autre cause. On se sert donc de cette image dans le but de remédier, si possible, aux causes : moins la figure d'Airy sera prononcée, plus l'image sera proche du point source.



    année-lumière ( abrév. A.-L.) : , unité de mesure utilisant la distance parcourue en un an par la lumière.

    Note : les astronomes professionnels préfèrent utiliser de nos jours le parsec*.



    apochromatique (abrév. apo) : type de lunette, de système optique, corrigeant tout ou partie du chromatisme*.



    araignée : système de fixation du miroir secondaire d'un télescope.

    Voir à secondaire*.



    ascension droite (abrév. AD : RA en anglais, Right Ascension) : donnée comprise dans le système de coordonnées équatoriales et horaires.

    L'autre coordonnée est la Déclinaison*.



    astram : familier, contraction de astronome amateur.



    avi : format vidéo d'empaquetage (ou d'encapsulage), qu'on retrouve en informatique sous la forme d'un fichier.



    azimutal (abrév. AZ) : instrument, monture* mobile autour d'un axe horizontal et d'un axe vertical.

    Ex : monture azimutale.





    - B -





    Barlow : accessoire optique du nom de son inventeur, couramment utilisé, modifiant l'image en augmentant le grossissement final (ce qui équivaut à augmenter virtuellement la focale de l'instrument, ou bien, ce qui revient au même, à diminuer celle de l'oculaire disposé), obtenu par une ou plusieurs lentilles.

    Selon les modèles, le grossissement obtenu est ainsi multiplié par 1,5X, 2X, 3X, 4X, ou 5X, sans altération de l'image si la Barlow est de qualité, et cet accessoire permet de ce fait de doubler le nombre de grossissements disponibles à moindre frais, d'où son grand succès.

    Utilisé aussi bien en visuel qu'en astrophoto.

    La Barlow se loge dans le porte-oculaire comme un oculaire, et l'oculaire vient se loger dans la Barlow.

    Note : Le terme complet est lentille de Barlow, mais il faut savoir qu'à côté de l'accessoire cité, cette lentille peut faire partie intégrante d'un oculaire de petite focale.

    Par extension, et comme terme générique consensuel, peut désigner des accessoires proches comme les extendeurs de focale* et autres formules optiques (gamme Powermate® chez Televue, extendeur de focale chez ES, etc...).

    Illustrations :

    1. Televue 2X

    2. Televue Powermate 4X

    3. Celestron 2X

    4. ES 2X



    1.  lentille-de-barlow-2x-televue-125-200.jpg.bbd10efd062be78bcb46fbf53219e9cf.jpg   2.  extendeur-4x-televue-powermate200.jpg.7a1e73dd85e8ccb9f2ee129d48ad6e3f.jpg   3.  lentille-de-barlow-2x-omni-celestronR3.jpg.32b5f7746c0b2dba3a18ccc8552000d7.jpg   4.  Explore-Scientific-Multiplicateur-de-focale-2x-1-25-120.jpg.02d61acf6a7ebb19061866816c9c1dad.jpg

    Sources :1.OU 2.OU 3.Clef des Etoiles  4. optique-pro





    barlowter : barbarisme souvent utilisé, par convention et simplification, pour désigner l'action d'ajouter une Barlow à un oculaire.

    Exemple : un oculaire barlowté.



    barillet : support du miroir primaire d'un télescope.

    Le barillet, selon les modèles, fait reposer le primaire sur plusieurs points, afin d'atténuer au maximum la déformation du miroir par son propre poids, il devient donc un élément de plus en plus important selon la taille (et le poids) du miroir.



    binoculaire : s'applique à un instrument possédant deux oculaires et deux réfracteurs jumelés parallèles, telles les jumelles.

    La tête binoculaire, par contre, est un accessoire optique supplémentaire qui utilise l'image d'origine unique d'un instrument classique, en la divisant en deux par un prisme. C'est un dispositif utilisant deux oculaires, comme pour les microscopes, se fixant au porte-oculaire d'un télescope ou d'une lunette, permettant un bon confort visuel, très apprécié par certains amateurs.

    Illustrations :

    1. Binoculaire Televue Bino Vue

    2. Jumelles Kepler 25x100 BT

    3. Jumelles Vixen BT-81S-A

    1. Tête binoculaire =>tete-binoculaire-televue-bino-vue.jpg.d7b8212e103433f78bbc9a25cff2ffb8.jpg  2. Jumelles astronomiques => jumelles-kepler-25x100-bt2250-2.jpg.f89fa80f11b4fac68725462e032f729f.jpg



    3. Jumelles astronomiques : 1428743417_JumellesVixen.jpg.f5ee5eb38bb018d79988007c0da26fb4.jpg



    Sources : 1.OU  2.OU 3. idealo.fr



    bonnette : rondelle de caoutchouc attachée autour de l'oculaire, servant à guider l'œil et à protéger des lumières extérieures. Certains oculaires en sont dépourvus.




    Source : Pierre-Astro





    brides : concerne le miroir principal d'un télescope, retenu par des brides afin d'éviter qu'il ne chute lors d'un transport.

    Note : les brides ne doivent pas serrer le miroir, comme c'est souvent le cas avec les télescopes sortis d'usine, mais juste le retenir à un millimètre de distance, afin d'éviter toute déformation nuisible à la qualité des images produites.

    Il convient donc, éventuellement, de « débrider » le miroir juste après achat en dévissant légèrement les brides.





    - C -





    caillou : familier, désigne un oculaire*.



    calibration : opération complexe effectuée par les astrophotographes visant à optimiser les images obtenues par les capteurs et l'optique, en éliminant certains défauts.



    Cassegrain : type de télescope devenu générique, du nom de son concepteur, réduisant considérablement la longueur du tube, par rapport au système simple de Newton, mais paradoxalement, par un renvoi multiple de l'image, augmentant sensiblement la longueur focale* totale.

    Note : ce système est très prisé mais coûteux, et pour l'amateur limite le diamètre à cause du poids et de la structure. Il a été amélioré au profit du Schmidt-Cassegrain* (abrév. SC) ajoutant un système à lentille (lame de Schmidt), avec des dérivés (Maksutov*, Ritchey-Chrétien*, Dall-Kirkham*).



    Schéma : SchmidtCassegrainshort300.png



    Source : wikipédia, Auteur : Szõcs Tamàs Tamasflex



    catadioptrique : classe de télescope combinant miroirs et lentilles, tels le Schmidt-Cassegrain*, le Maksutov*, le Ritchey-Chrétien*, le Dall-Kirkham*.



    catalogue (d'objets) : il existe de nombreux catalogues d'objets, en partie redondants (les objets peuvent se retrouver dans deux ou plusieurs catalogues), soit généralistes (amas, nébuleuses, galaxies), soit spécialisés dans un type d'objets particulier, correspondant à des centres de données.

    Pour l'amateur, ceux utilisés sont principalement :

    - Messier*(M) : nébuleuses, galaxies, amas d'étoiles (110 objets),

    - NGC* : nébuleuses, galaxies, amas d'étoiles, beaucoup plus complet que Messier,

    - SAO : étoiles,

    - HIP : étoiles,

    - HR : étoiles.



    En sus des catalogues précédents, pour les instruments plus importants (ou en astrophoto) :

    - IC* : nébuleuses, galaxies, amas d'étoiles (complète NGC),

    - UGC* : galaxies,

    - PGC* : galaxies,

    - Caldwell (C) : nébuleuses, galaxies, amas d'étoiles,

    - PK : nébuleuses planétaires.

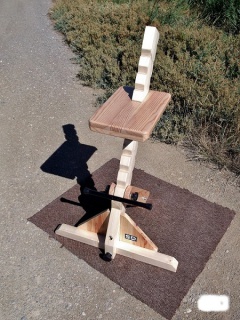

    chaise d'observation : accessoire utile de confort lors des observations, à l'assise réglable selon la hauteur du porte-oculaire.

    Note : Il existe des chaises spécialement conçues pour l'astronomie, mais une simple chaise de repassage, peu coûteuse, peut faire l'affaire.



    1. Chaise astro artisanale => 824151chaiseSudDobosn.jpg  2. Chaise de repassage => 1608519530_Chaiserepassage170.jpg.64acb3b14cfde3509a862207f4b08b84.jpg

    Sources : 1. SD 2. Amazon





    champ : angle de vision offert par un instrument, un oculaire, donné en degrés.

    On distingue le champ réel et le champ apparent.

    L'oculaire vient finaliser l'image d'un instrument en donnant un champ réel variable selon ses caractéristiques et celles de l'instrument.

    Le champ apparent de l'oculaire est son angle de vision, il peut varier de 40° environ à 120°.

    Note : on considère que le grand champ débute à 65°, un grand champ apporte plus de confort en élargissant le champ de vision, mais il conviendra de ne pas sacrifier la qualité optique au champ.

    Important : plus le grossissement est grand, plus le champ réel (et la luminosité) se réduit.



    chercheur : petite lunette, droite ou à renvoi coudé, à faible grossissement, fixée sur un instrument, servant à repérer une zone précise, ou directement l'objet convoité, avant d'utiliser l'instrument principal.

    Selon la formule optique du chercheur, l'image sera inversée ou redressée.

    Note : il utilise un réticule qui, selon les modèles, peut-être éclairé.

    De plus en plus, on lui préfère le viseur*, plus intuitif.



    1. Chercheur éclairé droit =>  1308931117_sw0180-0-chercheur-9-x-50-eclaire-skywatcher-avec-support-0-300-300250.jpg.0a3f3482434a71f3fcca831e6679fe71.jpg  2. Chercheur coudé 9X50 => chercheur-sky-watcher-9x50-coude-avec-support250.jpg.92e7055da4481b515c3f55a0f5e75145.jpg

    Sources : 1.PO 2.Clef des Étoiles





    Cheshire : outil de collimation* du nom de son concepteur, extension de l'œilleton*, très souvent doté d'un réticule, à tube court ou long.

    Sa simplicité et son efficacité en font un outil de base très répandu et quasiment indispensable, servant à aligner les miroirs secondaire et primaire.

    Note : dans l'obscurité, le laser* de collimation* sera bien plus pratique mais pas forcément plus précis.



    Cheshire long => Orion-Oculaire-d-ajustement-de-Cheshire-1-25-250R.jpg.9f97fd82df247c7bfc1b449eb497da3a.jpg

    Source : Astroshop





    chromatisme : aberration optique ajoutant des couleurs étrangères à l'image d'origine.

    C'est l'ennemi de tout système optique.

    Note : l'atmosphère, agissant comme un prisme bas vers l'horizon, donne du chromatisme aux étoiles et planètes situées proches de l'horizon.

    Les lunettes apochromatiques* utilisent une autre formule optique (ajout de lentilles notamment), afin d'en atténuer drastiquement les effets.



    ciel profond (CP) : désigne les objets du ciel situés en dehors de notre système solaire.



    clarté : capacité d'un système optique de restituer la luminosité d'un objet : instrument, oculaire, Barlow, etc...

    Le maximum de clarté est recherché, gage de la qualité des lentilles.



    coating : terme anglais signifiant traitement (chimique), étape très importante dans la fabrication, assurant les améliorations des lentilles d'oculaires, de Barlow, de lunettes, etc....

    Par exemple, un bon traitement contribue à éviter ou à atténuer les réflexions internes des lentilles provoquant du vignetage*.

    Un bon traitement coûte cher à la fabrication, et se retrouve par conséquent dans les optiques haut de gamme.



    collimation : opération très importante, incontournable, consistant à aligner les miroirs secondaire* et primaire* des télescopes, en vue d'optimiser les images obtenues par l'instrument.

    Après un transport et juste avant une séance d'observation, l'opération doit être effectuée ou vérifiée sur le terrain, surtout pour le miroir primaire.

    Note : les tutoriels sur l'Internet sont nombreux, et les outils tels que l'œilleton*, le Cheshire*, le laser*, d'autres systèmes, sont à prévoir, isolément ou en combinaison.

    La collimation peut être effectuée ou vérifiée sur étoile, réelle ou artificielle.

    En premier lieu, une bonne collimation dépend, outre de la technique utilisée, de toute la chaîne mécanique : porte-oculaire, réducteur, araignée du secondaire, barillet du primaire, outils, et doit permettre de renouveler facilement l'opération de collimation à chaque sortie, il faut donc des accessoires de qualité et de bons usinages pour un bon alignement fiable des éléments, qu'ils soient mécaniques ou optiques.



    coma : type particulier d'aberration optique, déformant les images.

    Selon la focale de l'oculaire, en rapport avec l'instrument utilisé, la coma peut être amplifiée au point de devenir gênante.

    On remarque la coma en commençant par la périphérie, les étoiles prenant alors la forme dite de mouette.

    Des correcteurs de coma, outils optiques de différents types, existent dans le commerce, pour pallier cet inconvénient.



    Correcteurs de coma => 226697correcteurdecomaskywatcherpournewton.jpg255994correcteurdecomatelevueparacorrtype2.jpg

    Sources : 1.OU 2.OU





    correcteur de dispersion atmosphérique.

    En imagerie, accessoire qui permet de corriger la dispersion de la lumière des astres lorsqu’ils passent à travers notre atmosphère, cette dernière agissant comme un prisme.

    ZWO-ADC-Atmospheric-Dispersion-Corrector-Mark-II2.jpg.5543aac6c1737f66ad54e763b1777730.jpg

    Source : OU



    contraste : capacité d'un système optique à faire ressortir l'image par rapport au fond du ciel, et/ou des détails supplémentaires à partir de l'image principale, des couleurs.

    Mesure la qualité d'un système optique d'un instrument, d'un oculaire.

    Indépendamment, les filtres* permettent aussi d'accentuer le contraste de certains objets, notamment les nébuleuses, par rapport au fond du ciel, et/ou de faire ressortir certains détails par rapport à l'objet lui-même.



    coulant : ouverture permise par le porte-oculaire. Le diamètre est exprimé en pouces (") ou en millimètres.

    De nos jours, il existe deux coulants principaux pour les instruments amateurs : le 2" soit 50,8mm, et le 1 1/4", ou 1,25", soit 31,75mm, avec les oculaires existant aux deux coulants.

    Note : les porte-oculaires sont le plus souvent équipés d'origine en 2", plus d'un réducteur permettant d'insérer des oculaires au petit coulant.

    Le grand coulant permet d'exploiter un champ apparent* large et très large à moyen et faible grossissement, et devient même nécessaire à partir d'un certain seuil, mais au détriment de la taille, du poids, et du coût.

    À grossissement moyen et surtout fort, le petit coulant est suffisant vu l'étroitesse de l'image obtenue.

    La première photo montre un oculaire Explore Scientific à champ apparent large de 82°  de petite focale qui donnera un grossissement assez fort, utilisant le petit coulant qui est suffisant, la deuxième photo montre un oculaire  Explore Scientific de 82° également, mais de grande focale, ainsi le champ réel obtenu oblige à exploiter toute l'ouverture du porte-oculaire, d'où l'utilisation du grand coulant.

    Noter la différence de taille.

    1. Oculaire coulant 31,75mm =>   ES120.jpg.795b0a033ccc8b5100326402ee1ca52f.jpg    Oculaire coulant 50,8mm => 1378343694_ES24mm2pouces.jpg.5d9d61f5a3e9a32b19c49919615e552f.jpg



    Sources : 1.ES  2.ES





    CP : abrév. de ciel profond*.



    Crayford : du nom de son concepteur, type de porte-oculaire* utilisant la friction, et non pas une crémaillère.



    CROA : Compte-Rendu d'Observation Astronomique, rédigé par les astronomes amateurs sur les sites astronomiques amateurs, désirant témoigner de leur soirée, décrivant les objets observés, en vue d'échanges et de partages, d'idées d'observations, etc...







    - D -





    dark : type d'image spécifique obtenue en imagerie*. Cf Astrosurf



    Dall-Kirkham : type de télescope Cassegrain proche du Ritchey-Chrétien*, composé d'un miroir primaire elliptique et d'un miroir secondaire sphérique. Instrument de type catadioptrique*, spécialisé dans l'astrophotographie.

    Illustrations :

    1. Takahashi Mewlon de 210mm

    2. PlaneWave de 350mm

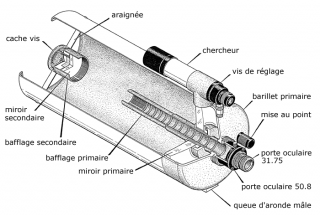

    Vue éclatée de Dall-Kirkham => 391315mewloneclate700fr.png

    Source : dark-star.it





    1. Dall-Kirkham => Mewlon-300.jpg.3b0e24fecfde7347119920a3fdf56e96.jpg  2. Dall-Kirkham => Dall-Kirkham350.jpg.e486639807eab45ac6f07f7916e626fc.jpg

    Source :  1. maisondel'astronomie 2. optcorp.com







    débridage : action de débrider un miroir primaire, voir à brides*.



    déclinaison (abrév. DEC) : l'autre coordonnée équatoriale et horaire avec l'ascension droite*.



    dégagement, pour dégagement oculaire : traduction officielle de l'anglais eye relief*, exprimant en millimètres la distance maximale entre la lentille d'un oculaire et l'œil permettant d'embrasser tout le champ une fois la mise au point effectuée.

    Note : un dégagement de 20mm est une norme pour les porteurs de lunettes désirant garder celles-ci pour observer, mais il est aussi un élément de confort pour beaucoup d'observateurs observant sans lunettes.

    Un dégagement important entre environ 16 et 20mm sera par conséquent considéré comme un élément de confort sur les oculaires, surtout s'il est réglable comme sur les oculaires haut de gamme.



    diamètre : le diamètre d'un instrument est le diamètre de son ouverture, à savoir celui de la lentille frontale d'un réfracteur, ou du miroir principal d'un télescope.

    On exprime le diamètre en millimètres ou en pouces (").

    6" = 150mm

    8" = 200mm

    10" = 250mm

    12" = 300mm

    14" = 350mm

    16" = 400mm

    18" = 450mm

    20" = 500mm

    22" = 550mm

    24" = 600mm

    Note : plus le diamètre est important, plus il reçoit de la lumière, et plus on peut grossir l'image, de même que plus la résolution* est importante, le tout permettant de voir davantage d'objets et de détails.

    Mais plus le diamètre est important, plus le coût, le poids, et l'encombrement, augmentent.



    diamétrite : terme humoristique de connivence, addiction inventée pour se moquer gentiment des astronomes amateurs achetant des instruments au diamètre à chaque fois plus grand.



    diviseur optique (DO). Accessoire de guidage pour l'imagerie*, qui utilise un prisme qui intercepte une petite portion de la lumière au niveau du plan focal de l'instrument (télescope ou lunette), de manière à viser une étoile guide sans empiéter sur le champ de la caméra.




    Source : OU





    Dobson : du nom de son concepteur, type de monture* très simple, économique dans sa version d'origine manuelle, et stable, azimutale*, sur laquelle on dispose un télescope de type Newton, au départ destinée à être construite soi-même.

    Par extension de langage, désigne aussi l'ensemble de l'instrument : un Dobson = un Newton monté sur monture Dobson.

    Familièrement, on parle d'un Dob.

    Note : ce système à l'origine artisanal a permis de démocratiser considérablement, aux USA à ses débuts dans les années 50 et 60, la construction artisanale amateur des télescopes.

    Par la suite les fabricants se sont emparés de ce marché, et à présent dans le commerce on trouve des montures manuelles, ou avec système de repérage des objets PushTo*, ou même GoTo*.

    Le GoTo sur Dobson ne permet pas la photo longue pose comme sur les montures équatoriales, à cause de l'impossibilité de compenser la rotation du champ, mais permet néanmoins des photos courte pose, par exemple pour le planétaire.

    Cette monture Dobson permet de disposer de grands diamètres, notamment des 300mm, 400mm, et bien plus, impossibles à monter sur des montures équatoriales, démocratisant ainsi les grands diamètres pour le grand public, et permettant également d'acquérir les petits et moyens diamètres à moindre coût, surtout en mode manuel, mode gardant beaucoup d'adeptes pour sa simplicité.

    Illustrations :

    1. GSO  Deluxe de 300mm

    2. Orion XX GoTo de 350mm

    3. Skywatcher Flextube GoTo de 300mm

    4. Sud Dobson Classic de 400mm

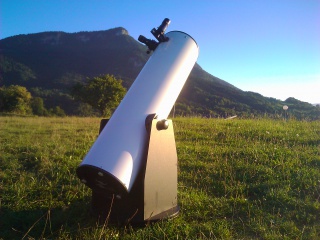

    1. Dobson manuel tube plein de série :

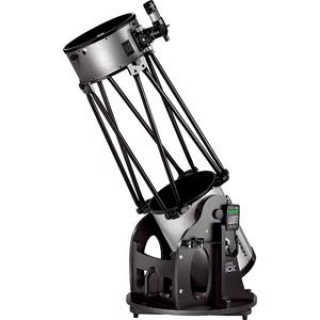

    74161420130903192504.jpg  2. Dobson GoTo Serrurier de série => 803246SkyQuestXX14.jpg





    3. Ci-dessous :

    Dobson semi-Serrurier GoTo de série =>

    724354FlexTubeBDDOBGoTo.jpg4. Dobson manuel artisanal => 2007229769_SDclassic12s400.jpg.699f6ff75c40a2e0ff6c546e5987e050.jpg



     Sources Dobson : 1. Photo personnelle 2. Clef des Étoiles 3. Astroshop 4. SD



    - E -





    équatoriale (abrév. EQ) : voir monture*.



    extendeur de focale : (barbarisme, traduction littérale de l'anglais focal extender) accessoire utilisant une formule optique de technique d'augmentation de la focale d'un instrument, proche de la Barlow* mais plus complexe, utilisant une lentille supplémentaire.



    eye relief : terme anglais traduit en optique par :

    - dégagement* oculaire,

    - tirage d'anneau,

    - relief d'œil : hélas usité mais à proscrire car erroné.

    On peut aussi traduire de manière consensuelle, informelle, bien qu'imparfaitement, par :

    - recul d'œil.





    - F -





    filtre : accessoire optique servant à révéler des détails des objets en isolant une ou plusieurs raies d'émission, augmentant ainsi le contraste. Il en existe de très nombreux, aussi bien en visuel qu'en astro-photographie.

    Ils se fixent sur l'oculaire, sur la Barlow, ou sur le réducteur* du porte-oculaire*.

    Ils peuvent aussi être disposés à plusieurs sur des porte-filtres*, telle la roue à filtres*, ou la barrette à filtres.

    Les plus couramment utilisés sont :

    - l'UHC, parfait pour une bonne moitié des nébuleuses, en améliore beaucoup d'autres,

    - l'OIII, parfait pour un bon tiers des nébuleuses, moins universel que l'UHC pour les autres,

    - le H-bêta, pour quelques objets,

    - le filtre polarisant, pour la Lune,

    - le filtre solaire, pour l'observation du Soleil,

    - les filtres colorés (peu ou pas utiles), pour l'observation des planètes,

    - le filtre anti-pollution,

    - l'UV et l'IR en imagerie.

    Il existe aussi une classe de filtres spécialement étudiée pour l'observation du Soleil.



    1. Filtre OIII en 2"                2. Filtre CLS (compense la pollution lumineuse)

    mini_579123LumiconFiltreOIII2.jpg 429985AstronomikFiltreHbetaCCDdiam3175mm125.jpg



    Sources : 1.Astroshop 2. Astroshop





    flat : type d'image spécifique obtenue en imagerie*, en français Plage de Lumière Uniforme (PLU).



    focale : pour distance focale : distance séparant le plan principal objet du foyer objet.



    focale d'instrument, focale d'oculaire.

    La focale de l'instrument correspond à la distance parcourue, pour simplifier, entre l'image au foyer d'un télescope ou de la lentille d'un réfracteur, et le porte-oculaire.

    Plus la focale d'un instrument est grande, plus le grossissement* obtenu sera important, à oculaire de même focale.

    À l'inverse, plus la focale d'un oculaire est grande, moins le grossissement sera important, à instrument de même focale.

    Note : un Newton de 300/1500 a donc une focale de 1500mm (et un diamètre de 300mm).

    Son rapport de focale est donc : 1 500 (la focale) divisés par 300 (le diamètre), donc 5, qu'on écrira f/5.

    Un oculaire de 24mm a simplement une focale de 24mm.






    - G -





    GMT, pour Greenwich Mean Time : heure exacte au fuseau horaire de Greenwich.



    GoTo : To go to = aller vers. Système informatisé permettant le pointage automatique des objets, ainsi que le suivi* compensant la rotation de la Terre, utilisant une banque de données, et pilotant les deux moteurs d'une monture (en déclinaison et en ascension droite).

    Note : ce système équipe les montures motorisées, équatoriales ou Dobson, mais les photos longue pose, notamment du ciel profond, ne sont possibles que sur les équatoriales.

    Sur les Dobson GoTo, la photo planétaire , n'exigeant des temps de pose que de quelques minutes, est néanmoins possible.

    Il permet aussi, en simple mode visuel*, d'assurer le pointage et le suivi* confortable des objets.



    grossissement (G ou Gr) : obtenu par les oculaires, en fonction de leur focale* et de celle de l'instrument.

    Exemple : un Newton de 200/1200, avec un oculaire de 10mm, donnera un grossissement de 120X, par la formule simple : 1200mm divisé par 10mm.

    C'est donc en jouant sur les focales de l'instrument et de l'oculaire qu'on obtient le grossissement adéquat.

    Note : le grossissement doit être choisi en fonction des possibilités de l'instrument, de l'objet (magnitude), des détails qu'on cherche à voir, et des conditions atmosphériques (pollution lumineuse, humidité, turbulence).

    Plus on grossit, plus le champ réel et la luminosité diminuent.



    GTR : Grande Tache Rouge de Jupiter.





    - H -





    hélioscope : dispositif ajouté à un instrument, permettant l'observation du Soleil.

    Note : plusieurs techniques existent : par projection sur une surface, ou en vision directe grâce à un prisme de Herschel, dont 5% de la lumière sont renvoyés à 45°, filtrés, dans un oculaire.





    Prisme de Herschel :




    Source : Astroshop



    - I -





    IC : pour Index Catalogue, catalogue de plus de 5 000 objets venant compléter le catalogue NGC*.



    imagerie : désigne le domaine de l'(astro)photographie numérique et de son traitement.



    IR : pour infra-rouge.





    - J -





    Juju : terme familier pour désigner Jupiter.



    jumelles : la plupart des jumelles classiques terrestres peuvent convenir à l'astronomie, mais au-delà d'un grossissement de 10X, l'usage d'un trépied ou d'une monture spécifique s'impose.

    Leur faible grossissement limite le nombre d'objets accessibles, mais il permet d'embrasser un très large champ, et peuvent aussi servir d'outil de repérage d'une zone du ciel en complément d'une lunette ou d'un télescope.

    Une classe de jumelles au diamètre et au grossissement plus importants est spécialisée dans l'astronomie.

    Voir à binoculaire*.



    jupe : a) jupe d'oculaire : partie de l'oculaire venant coulisser dans le porte-oculaire ;

    b ) jupe de Serrurier : pièce de tissu enveloppant le corps de l'instrument formé par les tubes, protégeant ainsi les miroirs de la poussière et des lumières parasites alentour.







    - L -



    lame de Schmidt : dans les télescopes Schmidt-Cassegrain*, c' est une lentille correctrice utilisée pour corriger l'aberration géométrique, placée à l'entrée du tube du télescope.



    lampe frontale : accessoire utilisé par tous les amateurs la nuit, permettant de garder les mains libres, disposant le plus souvent de l'option lumière rouge limitant l'éblouissement (pour soi et les autres alentour). Certaines lampes sont équipées d'un variateur pour atténuer au maximum la lumière selon l'utilisation.




    Source : la-lampe-torche.com



    laser : en astronomie amateur, outil de collimation*, ou de démonstration pour pointer des emplacements d'objets* dans le ciel, ou encore utilisé comme pointeur/viseur* quand il est fixé sur un instrument (comme sur un canon de fusil de chasseur).

    Note importante : la législation française de Juillet 2013, hors autorisation spéciale, interdit l'usage des lasers supérieurs à la Classe 2, soit d'une puissance supérieure à 1mW.

    Illustrations :

    1. Baader Mark III

    2. Howie Glatter au coulant de 31,75mm

    3. Pointeur Maymoc



    1. Laser de collimation =>BaaderLaser250.jpg.90b32a97192757410865337a7f9f8c36.jpg  2. Laser de collimation => lasers-Howie-Glatter-650nm-1-25-200.jpg.e84ea6e63ef143c26545e87b80d03a60.jpg





    3. Laser pointeur/viseur sur support => 1641993804_Lasersupport250.jpg.9a49ba3eea71b539e864c73bb034be80.jpg

    Sources photos lasers : 1. FLO 2. Astroshop 3. Amazon







    lunette astronomique : réfracteur* dédié à l'astronomie, dont le diamètre débute vers les 60mm, et peut aller, en amateur, jusque 180mm, très rarement davantage pour des raisons de coût exponentiel et de contraintes de poids.

    Note : les lunettes sont classées en achromatiques*, ou en apochromatiques*.

    Parmi les apos, le nombre et la qualité des lentilles peut varier d'une marque ou d'une gamme à l'autre, avec par exemple des modèles dits semi-apos, doublet ou triplet (deux ou trois lentilles apos), faisant varier les coûts et le prix final.

    Une classe de lunettes, fort onéreuse, est spécialisée dans l'observation et la photographie du Soleil.

    Illustrations :

    1. Bresser 90mm (AR-90/900 sur EXOS1/EQ4)

    2. Sky-Watcher 120mm (120/600 sur monture AZ3)

    3. Sky-Watcher 120mm (120ED sur AZ-EQ6)

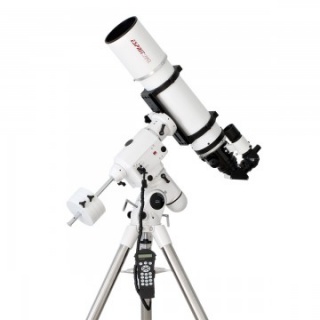

    4. Sky-Watcher 120mm (Esprit 120ED sur NEQ6)

    5. Lunt Ha 60mm

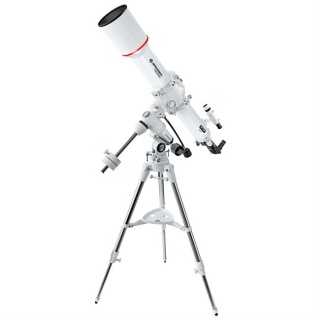

    1. Lunette achro sur monture équatoriale manuelle :

    641296lunette.jpg           2. Lunette achro sur monture azimutale => lunette-120600-sky-watcher-sur-monture-az3-250.jpg.056e3a6dadb03d8174c6e7e8ef177884.jpg

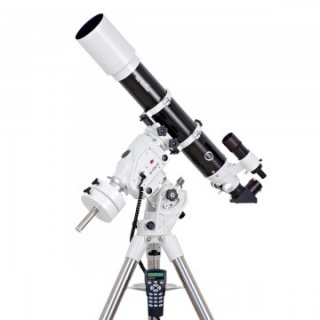

    3. Apo Doublet GoTo => 570170lunetteskywatcher120edsurazeq6progoto.jpg 4. Apo Triplet GoTo =>828141lunetteskywatcheresprit120edprotripletsurneq6goto.jpg









    5. Lunette pour le Soleil => lunette-ha-lunt-60-mm-250.jpg.ebd53c8803018c09bbc12356a0734670.jpg







    Sources photos lunettes : 1.Bresser 2.OU 3.OU 4.OU 5. OU



    - M -





    magnitude : mesure la luminosité des objets, étoiles, planètes, nébuleuses, comètes, galaxies, etc... .

    La référence est l'étoile Véga qui a une magnitude de zéro.

    Une étoile plus brillante que Véga aura une magnitude négative, une moins brillante aura une magnitude positive.

    Plus grand est le nombre, plus faible est l'objet, et inversement : une étoile de magnitude (+)6 est moins lumineuse qu'une étoile de magnitude 2, et plus lumineuse qu'une de magnitude 9.

    Quelques exemples :

    L'Étoile Polaire a une magnitude apparente de 2.

    Sirius, beaucoup plus lumineuse, a une magnitude apparente négative de -1,46.

    La Nébuleuse de la Lyre a une magnitude beaucoup plus faible de 9,7.

    La galaxie Messier 82 a une magnitude de 8,4, donc est un peu plus lumineuse que la nébuleuse de la Lyre.

    Note : il existe plusieurs types de magnitude : la magnitude absolue, la magnitude apparente, la magnitude surfacique.

    La référence la plus usitée en amateur est la magnitude apparente.

    L'œil humain parvient à la magnitude apparente de 6,5 si très bon ciel.

    Un télescope de 200mm arrive, par très bon ciel, à la magnitude 13 environ.

    Un télescope de 300mm arrive, par très bon ciel, à la magnitude 14 environ.

    Un télescope de 400mm arrive, par très bon ciel, à la magnitude 15 environ.

    La différence peut paraître faible, mais en réalité elle est importante, vu le modèle de calcul utilisé.



    Maksutov : du nom de son concepteur, désigne un télescope du type Cassegrain*, plus exactement proche du Schmidt-Cassegrain, dont la lame de Schmidt a été remplacée par un verre de type ménisque.

    Sa formule optique, néanmoins, limite le diamètre possible à 200 ou 250mm.

    C'est un instrument de type catadioptrique*.

    Illustrations :

    2. Maksutov Skywatcher 150mm (MC 150/1800 SkyMax NEQ-5 Pro SynScan GoTo)

    3. Maksutov Celestron100mm (NexStar 4 SE GOTO)



    1. Schéma du Maksutov-Cassegrain :




    2. Maksutov 150 Goto => Maksutov-Skywatcher-MC-150-1800-SkyMax-NEQ-5-Pro-SynScan-GoTo.jpg.a17c9abb4d1829d3c89fe2f34167b438.jpg  3. Maksutov 100 Goto =>celestron-nextar-4-se200.jpg.e4b72e25fc71d17a52330337fffdd8c4.jpg



    Source : 1. wikipédia, Auteur : Szõcs Tamàs Tamasflex 2. Astroshop  3. laclefdesetoiles



    manuel, pour mode manuel : technique, ou pratique d'observation utilisant une monture dépourvue de moteurs d'assistance, ou pourvue de moteurs débrayés.

    Les mouvements importants seront obtenus en poussant/tirant l'instrument sur sa monture.

    Les mouvements fins seront possibles sur une monture équatoriale en manipulant deux flexibles, sur une monture Dobson la base (rocker box) offre une souplesse suffisante les permettant en manipulant doucement l'instrument.

    Note : malgré l'utilisation croissante de la technologie, cette pratique garde beaucoup d'adeptes pour le côté simple, intuitif, économique, rapidement mis en place sur le terrain, et aussi pour le simple plaisir de la recherche des objets.



    Messier (M) : catalogue du célèbre astronome français du XVIIIème siècle, regroupant 110 objets, parmi les plus lumineux du ciel et donc parmi les plus accessibles avec des instruments modestes.



    Mise Au Point (MAP) : permet d'obtenir la netteté avec le porte-oculaire.



    Mise En Station (MES) : technique d'alignement de la monture sur le Nord pour les montures, en manuel sur les équatoriales pour n'avoir qu'à utiliser un seul flexible juste pour compenser la rotation terrestre, et sur tous les types de monture pour le Goto*, le Pushto*, ou une table équatoriale*, pour initialiser le système.


    microfuser : terme anglais, en français système de micro-mise au point, démultiplicateur disposé sur le porte-oculaire* provoquant un réglage fin de la mise au point (MAP*). On retrouve ce système sur les microscopes.



    monture : support mobile d'un instrument.

    Il en existe plusieurs types : équatoriale (EQ), azimutale (AZ), à fourche, de type Dobson, etc. Voir ces définitions.

    Pour des raisons de stabilité et de confort, la monture est un élément à ne pas négliger, surtout en astrophoto où elle devra même être sur-dimensionnée pour être efficace.

    Note : une monture peut être manuelle, ou disposer d'un ou plusieurs moteurs servant à pointer un objet rapidement (système GoTo*), et/ou à compenser la rotation terrestre (suivi*).



    1. Monture équatoriale =>Bresser-Monture-Messier-EXOS-1-EQ-4-600R2.jpg.9aed2405845d6429836fb525501214d6.jpg  Monture-Skywatcher-AZ-4-Trepieds-en-AluminiumR.jpg.4473d12098b423f8972a7a9801cbe8fb.jpg<= 2. Monture azimutale





    Sources montures : 1. Astroshop 2. Astroshop



    - N -





    neutralité des couleurs : capacité d'un système optique, instrument, oculaire, à restituer une image sans dénaturer les couleurs originelles.





    Newton : du nom de son illustre concepteur, désigne un télescope de la conception la plus simple et le plus économique qui soit, avec un miroir primaire réfléchi par un miroir secondaire.

    Note : à côté du Newton classique à tube plein, on trouve à présent des structures démontables, du nom de Serrurier.*

    Skywatcher commercialise aussi une version hybride coulissante et démontable avec sa gamme Flextube, le type est dit semi-Serrurier.

    Illustrations :

    1. Skywatcher 200mm

    2. Orion 200mm

    3. Explore Scientific 400mm



    Schéma du Newton :


    Source schéma Newton : optroastro.fr



    1. Newton 200/1000 sur monture équatoriale :Telescope-Skywatcher-N-200-1000-Explorer-BD-NEQ-5.jpg.228ee97df83e66b7f5b1325082a6a151.jpg

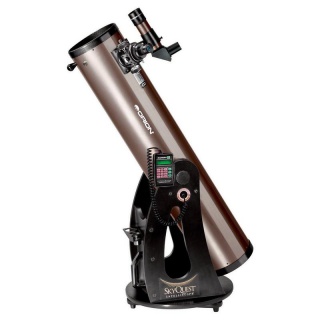

     2. Newton 200/1200 sur monture Dobson => 469488TelescopeDobsonOrionN2031200SkyQuestXT8IntelliScopeDOB.jpg

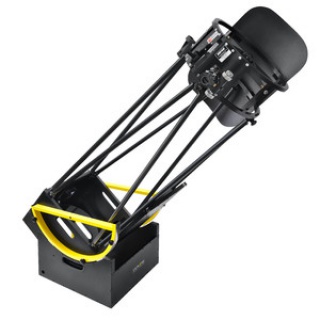

    3. Newton Serrurier 400/1800 sur Dobson : 288175TelescopeDobsonExploreScientificN4061826UltraLightDOB.jpg



    Sources Newton : 1. Astroshop  2.  Astroshop 3. Astroshop





    NGC : pour New General Catalogue, catalogue de divers objets célestes : galaxies, nébuleuses, amas d'étoiles.

    Englobe le catalogue Messier.



    NL : pour Nouvelle Lune.



    nomade : pour observation en mode nomade. Se dit des observations effectuées par des astronomes amateurs observant en dehors de chez eux, emportant leur propre matériel.





    - O -





    objet : de manière non pas péjorative, mais simplement générique, se dit de tout astre et sujet d'observation céleste : planète, nébuleuse, étoile, amas d'étoiles, galaxie, comète, etc.…

    Les objets sont répertoriés, classifiés, dans des bases de données et dans des catalogues*.



    obstruction : partie de l'image d'un télescope occultée en petite partie par le miroir secondaire situé au milieu renvoyant l'image. Elle se calcule en %.



    oculaire : accessoire pourvu d'une ou de plusieurs lentilles, venant se fixer dans le porte-oculaire.

    Il permet de donner une image lisible pour l'œil, et selon sa focale*, de donner des grossissements différents.

    Note : deux principaux coulants* différents co-existent actuellement, le 2" (50,8mm), et le 1" 1/4 ou 1,25" (31,75mm), voir à coulant*.

    Les oculaires varient fortement en taille, focale*, champ*, dégagement*, et qualité.

    Plus la focale est petite, et plus le grossissement obtenu sera élevé.

    Par ailleurs, il existe une classe d'oculaires dits zoom, à focale variable, offrant ainsi un Grossissement variable.

    La qualité d'un oculaire est déterminée par son piqué*, sa clarté*, son contraste*, sa neutralité* des couleurs, etc...

    Important : l'oculaire n'est que l'élément final de l'optimisation de l'instrument les qualités d'un oculaire ne seront pleinement exploitables que si toute la chaîne mécanique et optique est optimisée, et si les conditions atmosphériques sont bonnes.

    Illustrations:

    1. SW 12,5mm - Televue 15mm

    2. SW 23mm UWA - Pentax 10mm - Delos 14mm - ES 6,7mm 82°

    3. Baader Mark IV



    1. Oculaires Plössl => oculaire-sky-watcher-sp-125-mm.jpg.6f838edb591ab8990fa6f70fb3a34e95.jpg oculaire-plossl-televue-15-mm140.jpg.3b247fdd0e350a5bfa68d0661461efad.jpg



    2. Oculaires classiques=> oculaire-sky-watcher-23-mm-uwa160.jpg.cbb0f5b3f72969c9b3616ee9eb2b3466.jpg  oculaire-pentax-xw-10-mm140.jpg.06817d2b59f1cfce32d94a380027f5ab.jpg  oculaire-televue-delos-14-mm120.jpg.f3209dd1dda134991efd1cf5f2db130d.jpg  ES120.jpg.795b0a033ccc8b5100326402ee1ca52f.jpg



    3. Oculaire Zoom => oculaire-baader-hyperion-zoom-8-24-mm-mark-iv-130.jpg.e7aaab00b74d7f996a5b147b333bf02c.jpg





    Sources 1. Oculaires Plössl : OU - OU

    2. Oculaires classiques : OU - OU - OU- ES

    3. Oculaire Zoom : laclefdesetoiles.fr



    œillet : petite rondelle collée au centre du miroir primaire*, servant de repère pour procéder à la collimation*.



    œilleton : outil de collimation* rudimentaire qu'on dispose à la place d'un oculaire*, simple bouchon percé d'un petit trou en son centre.




    Source : astronome.fr





    OS : pour Operating System, en français système d'exploitation. L'informatique touche de plus en plus l'astronomie amateur, que ce soit pour de la simple documentation, la consultation de sites astros, l'astrophotographie, le pilotage des montures motorisées, l'utilisation d'applications comme les planétariums, etc...

    Principaux OS : Windows, Linux (sous forme de distributions), MacOS, iOS, Android, WinPhone, BSD, Solaris.





    - P -







    pare-buée : accessoire généralement en mousse plastique souple, de forme cylindrique, se fixant en bout de tube sur un Newton, un SC, ou une lunette, et servant à éviter ou à retarder le dépôt de buée ou de givre sur le miroir secondaire ou sur les lentilles.

    Note : il est aisé et très économique de le fabriquer soi-même.

    Illustration :

    GSO 300mm, avec pare-buée fait à partir d'un tapis de gym Decathlon






    Source : photo personnelle



    parsec : contraction de l'anglais parallax second.

    Unité de distance utilisée par les astronomes professionnels, 1 parsec = 3,26 années-lumières.



    PGC : pour Catalogue of Principal Galaxies, recense plus de 76 000 galaxies, créé par un astronome français, Georges Paturel, de l'Observatoire de Lyon.



    piqué : terme désignant la capacité de finesse d'un système optique, instrument, oculaire.

    Le piqué est une des caractéristiques jugeant de la qualité optique.



    planétarium : en astronomie amateur, désigne une application active disponible sur smartphone, tablette, ordinateur, représentant en temps réel le ciel, les constellations, et les objets à observer.

    Certains sont très puissants et très complets, permettant même de piloter par Wifi ou Bluetooth les télescopes motorisés dotés de Goto.

    Un planétarium gratuit et open-source est incontournable sur PC (pour Linux, Windows, Mac) : Stellarium.

    Note : sur le terrain les applications planétariums remportent un grand succès, dû à leur praticité et à leur réactivité en temps réel, et permettant de se passer de cartes traditionnelles.

    cf un comparatif dans Webastro pour Android :



    PL : selon le contexte, désigne la Pleine Lune, ou la Pollution Lumineuse.



    porte-filtres : accessoire se fixant sur le porte-oculaires, sur lequel sont disposés plusieurs filtres, permettant ainsi de changer de filtre à loisir sans avoir à les visser sur les oculaires.

    Ils existent en roue à filtres*, ou en barrette à filtres.

    Illustrations :

    1. Starlight Xpress SXV

    2. Orion

    3. Lumicon 2 Filtre Selector - LumiBrite Diagonal Combo For Refractors

    1. Roue à filtres manuelle => Roue-a-filtres-avec-5-emplacements-de-50-mm-200.jpg.89e3a4b6582a0c2b92b5fe22577b4a45.jpg 2. Roue à filtres avec jeu de filtres => Roue-a-filtres-avec-jeu-de-filtres-LRVB-200.jpg.68f4cd2be4a3abd86b41c7750eb9b095.jpg



    3. Barrette à filtres => Lumicon-2-Filtre-Selector-LumiBrite-Diagonal-Combo-For-Refractors.jpg.c03f54ac90457742c0c87fcfe6a00102.jpg

    Sources : 1. Astroshop.fr  2. astroshop 3. astroshop



    porte-oculaire (abrév. PO ou P-O) : désigne de manière conventionnelle tout le système, fixé sur l'instrument, de mise au point* et de réception de l'oculaire*.

    Note : ces systèmes sont soit à friction (type Crayford*), soit à crémaillère, soit hybrides.

    Ils disposent à présent systématiquement, hors entrée de gamme, d'un système supplémentaire démultiplicateur permettant une mise au point fine (micro mise au point, en anglais microfuser*), appréciable à fort grossissement.

    Illustrations :

    1.Baader

    2. Moonlite



     1. porte-oculaires-baader-508-mm-pour-lunettes-astronomiques180.jpg.7573e27c51d12dc220735918e0c57d2b.jpg  2. Moonlite_CF_2V_hm180.jpg.92b39eddcbc417eafadaf13ac21c2d04.jpg



    Sources : 1.  laclefdesetoiles.fr  2. M42optic



    primaire : désigne le miroir primaire, qui est le miroir principal d'un réflecteur, ou télescope.

    Un primaire repose sur un barillet*.

    Note : pour être pleinement efficace, le primaire doit être libre de toute contrainte et notamment débridé* (voir à brides*), propre (nettoyage à l'eau déminéralisée, voir tutoriels pour la procédure), et doit être à une température qui soit équivalente à l'air ambiant pour éviter toute turbulence (d'où la présence de ventilation sur les gros modèles).





    prisme de Herschel : hélioscope* à renvoi coudé par un prisme, du nom de son inventeur, servant à l'observation du Soleil.

    Note : Seuls 5% de la lumière du Soleil sont renvoyés, filtrés, à destination d'un oculaire.




    Source : Astroshop





    PSA : pour Pocket Sky Atlas©, version de poche de l'Atlas 2000©, recueil de carte du ciel fort prisé des astronomes amateurs.

    Note : existe en français.




    Source : Amazon





    pupille de sortie (PS) : C'est la taille du faisceau lumineux qui sort de l'oculaire et pénètre dans l'œil.

    La pupille de sortie ne doit en aucun cas être supérieure à 7 mm, sinon on perd de la lumière.

    Chez les personnes âgées, l'ouverture maximale de la pupille est un peu plus petite parce qu'elle diminue de façon continue avec l'âge. À 60 ans, le diamètre de la pupille peut encore atteindre 4 à 5mm. Par conséquent, il est préférable de choisir le grossissement minimum en fonction de votre âge.

    Plus le grossissement d'un oculaire est fort (et la distance focale petite), plus la pupille de sortie sera petite.

    Formule : pupille de sortie = focale oculaire / distance focale de l'instrument (voir ces définitions).

    Exemple : avec un télescope de 200/1000mm et un oculaire 35,7 mm la PS sera d'environ 7 mm. Avec un oculaire de 10 mm la PS aura un diamètre de seulement 2 mm.



    PushTo : par analogie à GoTo*, système informatisé de repérage automatique d'objets, disposant d'une banque de données comme pour un GoTo, associé à un instrument astronomique dépourvu de moteurs d'entraînement : on encode un objet comme avec un GoTo mais on doit pointer manuellement vers l'objet en suivant une flèche (to push to = pousser vers).







    - Q -





    Quickfinder®  : viseur* prisé des amateurs, se fixant sur l'instrument, doté de deux cercles concentriques à luminosité réglable projetés sur une plaque de verre transparente, de la marque Rigel.




    Source : Astroshop



    - R -





    raquette, pour raquette de commande : boîtier de commande servant à piloter une monture motorisée, et à entrer les objets, sur un système GoTo ou PushTo.




    Source : Astroshop





    raw : format de fichier d'image utilisé en (astro)photographie numérique.



    RC : a) pour renvoi coudé,

    b ) acronyme, type de télescope Ritchey-Chrétien*.



    recul d'œil : terme consensuel mais non officiel pour dégagement (oculaire)*.



    réducteur : il faut distinguer le réducteur de focale*, accessoire optique réduisant la focale* d'un instrument optique, du réducteur de coulant*, accessoire non optique.



    réducteur de coulant : accessoire non optique, bague introduite dans le porte-oculaire réduisant le coulant de 2" (50,8mm) vers 1" 1/4 (31,75mm).

    Note : par exemple un porte-oculaire de 2" ne pourra accueillir que des oculaires ou Barlow de ce même diamètre, le réducteur introduit dans ce même porte-oculaire fera passer au coulant de 1" 1/4 et pourra ainsi recevoir des oculaires et des Barlow de ce diamètre.



    Illustrations :

    1. Baader Click-Lock

    2. Howie Glatter Parallizer

    Réducteurs de coulant => 1.  1679229571_reducteurbaader200.jpg.5f48f7ff9b2f0e9dde7a2e84d1445a64.jpg  2.  howie_glatter_paralizer_ea202-05p-160.jpg.58e7e12764c41324a0e17e807d8ab85d.jpg

    Sources : 1. FLO 2. FLO





    réducteur de focale : accessoire optique agissant à l'envers d'une Barlow*, réduisant la focale de l'instrument, et réduisant ainsi le grossissement pour des besoins spécifiques, utilisé le plus souvent sur les télescopes de type Cassegrain.

    Illustration : Réducteur de focale 0.63x Pour SCT



    Réducteurs de focale => red_focale_SCT_Am2-300.jpg.79db9f0f3cf14381b6665cc96a728bd4.jpg

    Source : m42optic





    réflecteur : terme générique désignant les instruments utilisant un système de miroirs, tels les Newton, Cassegrain, etc...

    Note : en France on utilise depuis quelques décennies le terme générique plus populaire de télescope*.



    réfracteur : terme générique désignant les instruments pourvus seulement de lentilles, comme les lunettes astronomiques ou terrestres, longue-vue, chercheurs.



    relief d'œil : barbarisme à éviter,  provenant d'une traduction littérale mais impropre de l'anglais eye relief*.

    Note : on lui préfèrera sans réserve les termes de dégagement* ou de recul d'œil*.



    renvoi coudé : système optique ajouté au porte-oculaire ou sur un chercheur droit, déviant l'image (le plus souvent de 45°) par un prisme, dans le but d'un confort d'observation pour certains instruments ou dans d'autres cas particuliers.



    Renvoi coudé => renvoi-coude-kepler-dielectrique-3175mm-200.jpg.5374eba86ff74ddcbb2ba15db4999c2d.jpg

    Source : laclefdesetoiles





    résolution, pour pouvoir de résolution, ou pouvoir de séparation : exprime la capacité de finesse d'image d'un instrument optique ou numérique, par conséquent à percevoir les détails des objets.

    Elle est exprimée en arc-secondes.

    Note : le pouvoir de résolution augmente avec le diamètre de l'instrument, et se calcule par les lois de l'optique, mais en pratique il dépend aussi de la qualité des optiques, de la collimation, et des conditions atmosphériques.

    En numérique la résolution dépendra de la capacité du capteur, et ensuite de celle de l'écran sur lequel les images seront lues.

    Plus grande est la résolution, plus grande est la finesse des images, afin d'en découvrir les détails, et aussi pour séparer les étoiles doubles.



    Ritchey-Chrétien (RC) : type de télescope Cassegrain proche du Dall-Kirkham*,

    Instrument catadioptrique spécialisé dans l'astrophotographie.

    Il utilise un miroir hyperbolique primaire et un miroir secondaire hyperbolique convexe.

    Illustrations :

    1. RC Kepler 250mm

    2. RC Alluna Optics 600mm





    Schéma 1542525330_Ritchey-Chrtien350.png.478d1ed7a661d036daf861c3eb52eb8f.png

    Source : wikipedia.org



    1. Ritchey-Chrétien tube plein carbone => ritchey-chretien-kepler-2542000-sans-crayford.jpg.c6b1333982951aa236d7d0de7763d3f1.jpg

    2. Ritchey-Chrétien Serrurier =>ritchey-chretien-alluna-optics-24-400.jpg.7e360499fa30e8b9c89b51571b6ef21e.jpg

    Sources : 1. laclefdesetoiles 2. laclefdesetoiles







    rocker, pour rocker box : terme anglais désignant la partie pivotante d'une monture Dobson.



    roue à filtres : aussi appelé carrousel, accessoire circulaire se fixant sur le porte-oculaires, sur lequel on dispose à l'avance des filtres pour oculaires, permettant ainsi de changer de filtre à loisir sans avoir à les visser sur les oculaires.

    Il peut être manuel ou électrique.

    Voir à porte-filtres*.







    - S -





    Schmidt-Cassegrain (SC), type de télescope Cassegrain*, disposant en supplément d'une lame de Schmidt.

    Instrument de type catadioptrique*.

    Le Schmidt-Cassegrain est composé de 3 éléments optiques :

    - une lame de fermeture asphérique mince et transparente (lame de Schmidt),

    - un miroir primaire concave et sphérique, percé d'une ouverture et logé au fond du tube,

    - un miroir secondaire convexe hyperbolique fixé au dos de la lame de fermeture.



    À l'instar de tout instrument catadioptrique, cet instrument permet une excellente compacticité, d'où son succès, mais le coût, le poids du tube comme de la monture, sont vite exponentiels avec le diamètre.

    Ainsi, en amateur, le diamètre ne dépassera pas les 400mm.

    Illustrations :

    1. SC Celestron 280mm (SC 279/2800 EdgeHD 1100 CPC Deluxe GoTo)

    2. SC Celestron 200mm (SC 203/2032 Advanced VX 8" AS-VX GoTo)



    Schéma SchmidtCassegrainshort300.png.c977c1a921e8d643d509a47f536ae0fb.png

    Source : wikipédia, Auteur : Szõcs Tamàs Tamasflex







    1. SC sur monture à fourche => Telescope-Schmidt-Cassegrain-Celestron-SC-279-2800-EdgeHD-1100-CPC-Deluxe-GoTo.jpg.385f8a33160f3a9434d57e4e0eebbc74.jpg  2. SC sur monture EQ => 822313TelescopeSchmidtCassegrainCelestronSC2032032AdvancedVX8ASVXGoTo.jpg



    Sources : 1.  Astroshop  2. Astroshop





    secondaire, pour miroir secondaire, présent dans tous les types de télescopes.

    Sur les Newton, c'est un miroir plan renvoyant l'image, provenant du miroir primaire*, à 45° vers le porte-oculaire*.

    Dans un Newton le secondaire est fixé au centre du tube par l'araignée*.

    Schéma des pièces supportant le secondaire dans un Newton :



    378764343_principefonctionnementsupportmiroirsecondaire-400.jpg.95cccd791ea0273df871df4b0dd8ebaa.jpg

    Source : Astrosurf





    seeing : terme anglais servant à évaluer la qualité du ciel : un bon seeing, un mauvais seeing.

    Mesurable à partir d'échelles différentes, mais c'est sur le terrain qu'on s'en rendra simplement compte, le seeing pouvant être très variable d'une nuit à l'autre même si à chaque fois sans nuages ni brume.

    La qualité du ciel dépend du degré de pollution lumineuse, de l'humidité, de la turbulence atmosphérique, le tout venant limiter les possibilités théoriques d'un instrument.

    Note : tant que faire se peut, il convient en priorité de s'éloigner le plus possible des zones lumineuses.



    Serrurier : du nom de son concepteur, structure de télescope démontable composée de tubes légers soutenant la cage du miroir secondaire et le porte-oculaires, remplaçant ainsi le tube plein classique.

    Note : les Newton Serrurier sont montés sur une monture de type Dobson dans le commerce.

    Les télescopes de type catadioptrique* peuvent aussi être conçus en type Serrurier.



    setup : terme anglais signifiant configuration, s'applique à un type d'instrument, à une gamme d'oculaires, de filtres, d'appareils d'imagerie*, etc.



    Strock : du nom de son concepteur, version allégée et démontable au maximum de type Newton, optimisée pour le voyage, combinant la technique du Serrurier et du Dobson.



    suivi : technologie permettant de compenser, avec au moins un moteur disposé sur la monture, ou avec une table équatoriale*, la rotation terrestre, et permettant ainsi de garder un objet au centre de l'oculaire, indispensable en astrophotographie, et apportant aussi un grand confort d'observation en mode visuel surtout à fort grossissement.

    Note : en mode manuel, on ne cherche pas à assurer le suivi, on dispose l'objet de manière à laisser simplement défiler ce dernier dans le champ de l'oculaire, puis on recale à chaque fois l'objet.





    - T -





    table EQ, pour table équatoriale.

    Dispositif à moteur placé sous une monture Dobson, ou pour un Schidt-Cassegrain à fourche, compensant la rotation terrestre, et permettant ainsi d'assurer le suivi* des objets vus à l'oculaire.

    Note : le suivi assuré est suffisant pour assurer un bon confort visuel en mode manuel, et permet également d'effectuer des photographies d'objets sur une courte période, notamment pour les planètes proches lumineuses ne nécessitant pas un long temps de pose, mais est insuffisant pour l'astrophotographie longue pose, notamment pour le ciel profond.

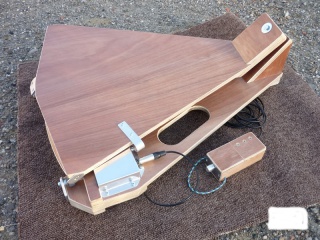

    Illustration :  table Sud-Dobson.



    Table EQ artisanale pour Dobson => 337580plateqb.jpg

    source : SD







    TDA, pour Télescope Des Autres, expr. venir en mode TDA : expression humoristique désignant l'astram venant observer au sein d'un groupe sans son matériel, soupçonné de profiter des autres par fainéantise.



    télescope : terme au départ générique désignant un réfracteur* ou un réflecteur*, en France il a fini par désigner spécifiquement un réflecteur.

    À présent, en français on distingue donc le télescope de la lunette, de la longue-vue, ou du chercheur.



    Telrad® : accessoire répandu, viseur* utilisant trois cercles concentriques projetés sur une lame transparente (contre deux cercles pour le Quickfinder), à la luminosité réglable, se fixant sur l'instrument.


    source : OU





    tête binoculaire : voir à binoculaire*.



    transparence : a) terme utilisé pour évaluer la qualité de transparence de l'atmosphère lors d'une séance d'observation,

    b ) terme utilisé pour évaluer la qualité de transparence d'un système optique, tel qu'un réfracteur, un oculaire, une Barlow, etc...



    TU : Temps Universel. L'heure GMT est le temps solaire moyen calculé à midi à Greenwich.

    Compte tenu de variations de la vitesse de la Terre sur son orbite, et même au cours d'une seule journée, en 1972 le TU devint UTC*, corrigeant les erreurs périodiques.







    - U -





    Unité Astronomique (UA), unité de mesure de distance utilisant la distance moyenne entre la Terre et le Soleil.

    Note : utilisée notamment pour le Système Solaire.



    UGC : pour Uppsala General Catalogue of Galaxies, recensant près de 13 000 galaxies visibles dans l'hémisphère Nord.

    Note : catalogue principalement créé par l'observatoire du Mont Palomar aux USA.



    UTC : Temps universel coordonné, défini en 1972 pour garantir que, en moyenne au cours des ans, le Soleil est au méridien de Greenwich à 12:00 UTC à 0,9 s près.

    Échelle de temps diffusée par les signaux horaires et utilisée comme base des temps légaux.



    UV : pour ultra-violet.





    - V -





    vignetage, ou vignettage : en mode visuel ou en (astro)photographie, aberration optique se caractérisant par un assombrissement progressif des bords de l'image, due au fait que les rayons lumineux frappent l'optique perpendiculairement.

    Les causes peuvent être multiples : simplement mécanique (faux vignetage), optique (notamment dans la gestion du grand angle et des longues focales, réflexions internes des lentilles).



    viseur : appareil monté sur un instrument et parfaitement aligné avec celui-ci, destiné à viser les objets sans grossir l'image.

    On distingue le viseur (ou pointeur) point rouge ou à croix verte, du viseur à cercles concentriques tels que le Telrad®*, ou le Quickfinder®* (marque Rigel).

    Sur une petite plaque de verre sont projetés plusieurs cercles concentriques rouges, une petite croix ou un point (le plus souvent de couleur rouge, quelques fois verte pour certains viseurs).

    Le viseur polaire est spécifiquement destiné à effectuer la Mise en Station* d'une monture équatoriale, en visant l'Étoile Polaire.

    Note : de par sa simplicité et sa praticité, le viseur tend à remplacer le classique chercheur optique.

    On peut aussi utiliser, avec prudence et parcimonie, un laser comme viseur/pointeur.



    1. Quickfinder® => 229607quikfinder.jpg 2. Telrad® =>     viseur-telrad-avec-base200.jpg  3. Viseur point rouge => Chercheur-EZ-Finder-II-Reflex-Sight-200.jpg.795d3b8761ee1336316515cddb5736e7.jpg



    4. Laser pointeur/viseur sur support => 1641993804_Lasersupport250.jpg.9a49ba3eea71b539e864c73bb034be80.jpg  5. Viseur polaire :viseur-polaire-sky-watcher-pour-eq6-eq5-200.jpg.53b693ec5998f61342732e820e5ad9d4.jpg



    Sources : 1.  Astroshop  2. OU  3.  astroshop 4. Amazon 5. laclefdesetoiles



    vision décalée : technique d'observation consistant, à l'oculaire, à décaler légèrement la vision d'un objet très faible afin d'en augmenter la luminosité, par excitation périphérique de la rétine.





    vision nocturne, ou stocopique : assurée par les cellules bâtonnets de l'œil, indispensable pour assurer une bonne vision des objets, hors Lune et planètes très lumineuses.

    Note : l'œil s'accoutume à la quasi obscurité au bout d'un laps de temps variable, régulièrement et lentement, mais cette vision nocturne est instantanément anéantie par toute lumière vive même si très brève.

    C'est pourquoi dès le début de l'installation on évitera toute lumière vive.

    La lumière rouge, par exemple issue de la lampe frontale, atténue les effets d'éblouissement mais doit être aussi à un niveau aussi bas que possible, une lumière blanche très faible peut aussi convenir.

    Le maximum de vision nocturne est obtenu environ au bout d'une heure et demi de quasi obscurité, voire davantage.



    visuel : le mode visuel est la technique d'observation effectuée directement à l'oculaire de l'instrument, sans passer par une caméra ou un appareil-photo.

    • J'aime 1



    Retour utilisateur

    Créer un compte ou se connecter pour laisser un avis

    Vous devez être membre afin de pouvoir laisser un avis

    Créer un compte

    Créez un compte sur notre communauté. C’est facile !

    Créer un nouveau compte

    Se connecter

    Vous avez déjà un compte ? Connectez-vous ici.

    Connectez-vous maintenant

    Créateur de bugs



    Très complet!

    Partager cet avis


    Lien vers l’avis
