Cercle azimuth pour monture OO

Recommended Posts

Mais elle est ou cette :m1::!!!::na::grr:s:grr de nébuleuse planétaire. ?

Sans être un adepte du Goto, après un quart d’heure de veine tentative, une petite aide ne ferait pas de mal.

J’ai donc décidé d'équiper mon Doson Orion Optic de ce qui ce fait de plus High Tech en matière d'assistance au pointage.

Lecteur, je te préviens de suite, si tu ne sais pas usiner le platine au 1/10 de mm , passe ton chemin, car tu vas rentrer dans le domaine de la grande mécanique de précision !

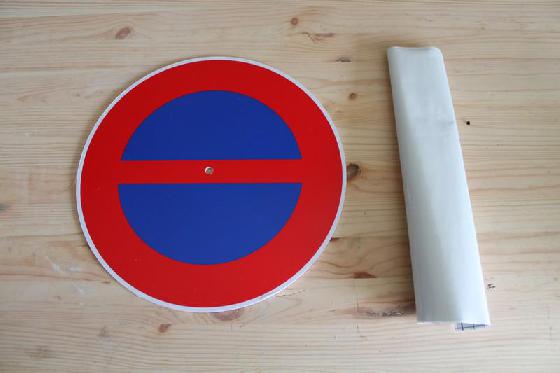

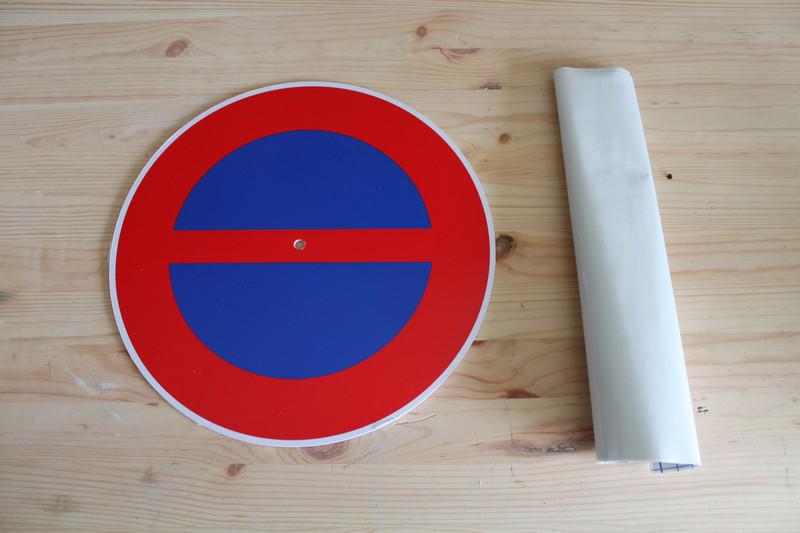

Donc, pour réaliser un cercle d’azimuth pour une monture OO, il vous faut :

-Un disque en matériau thermoplastique si possible avec des atomes d’halogène dans la chaine principale des macromolécules constituant le dit matériau :

-Un film capable d’interagir fortement par des liaisons intermoleculaires avec le support

-Un film de polyester .

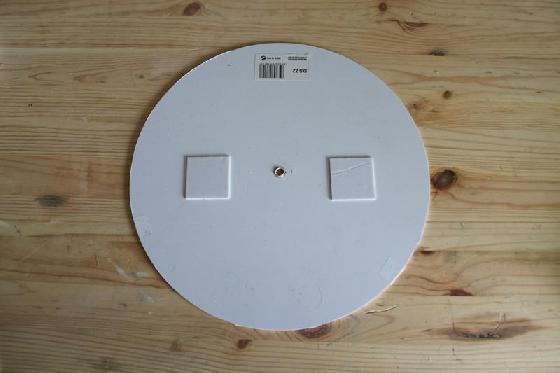

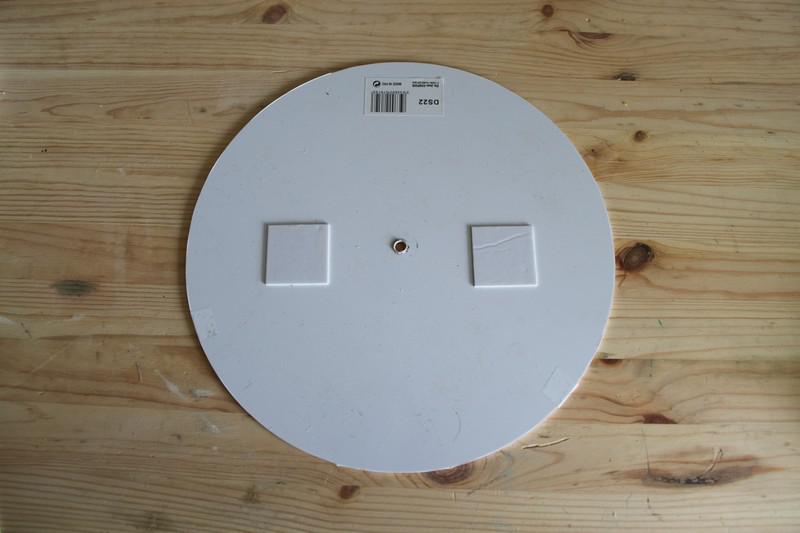

Il vaut mieux laisser les 2 patins autocolants, sans enlever biensur le film protecteur, cela permet un mouvement fluide ainsi que de garde le disque horizontal.

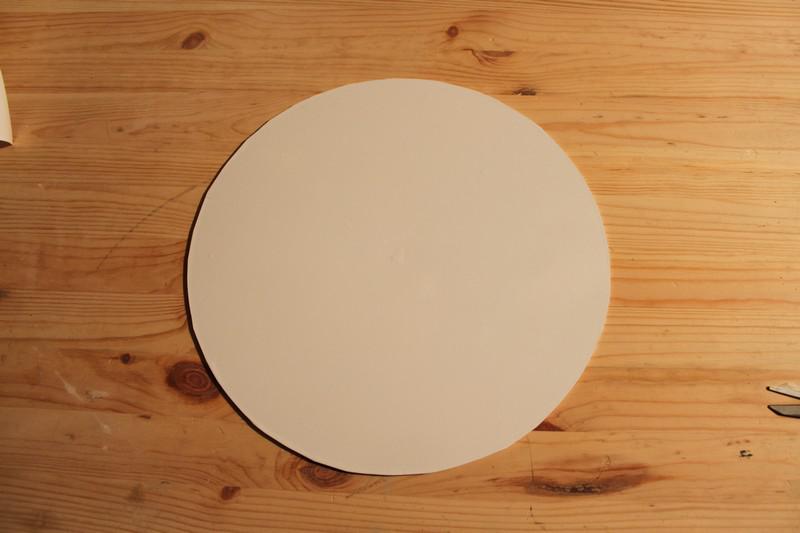

On colle le Veleda :

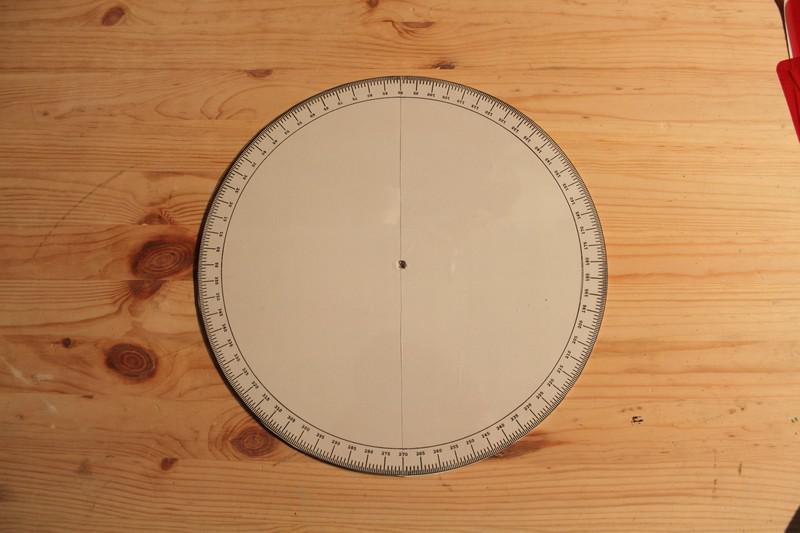

Puis un cercle que l'on aura imprimé en mode miroir sur du papier transparent de presentation (pour proteger les ecritures sur un tranparent)

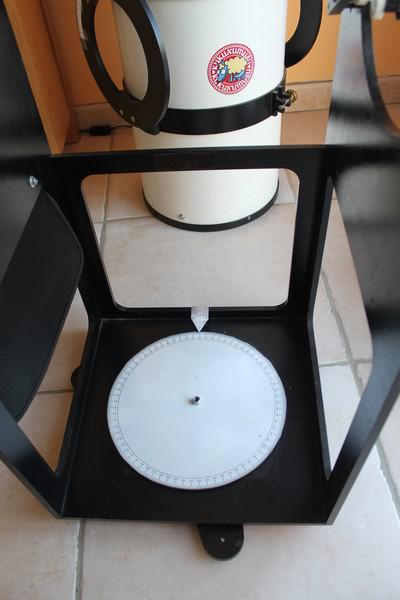

Il ne reste plus qu'a l’insérer au niveaux de l'axe d'azimut et de fixer un repère sur une des barres de la monture.






Et voila, je n'ai pas de photo pour la partie hauteur mais c'est tout aussi facile.

Le disque ne bouge pas lorsque l'on tourne la monture mais on peut le faire bouger a la main pour le reglage initial (que je fais sur la polaire)

C'est vrai que le cout final de l'affaire, frolant la dizaine d'euros peut en refroidir plus d'un vu le prix de ce que propose la concurrence, mais quand on aime .....

Edited by Sobiesky

Share this post


Link to post
Share on other sites

c'est pas mal ton truc,mais ce n'est pas un peu trop bas pour la lecture?

En plus dans l'obscurité?

J'envisage un montage analogue sans utiliser le "push to" pour mon dobson ou pour mon "trépied jumelles"



j'avais retenu pour cela soit des cadrans déjà existant (assez esthétique tout de même)

http://www.surplusshed.com/pages/category/compassparts_3.html



ou un système avec une boussole de précision genre (artillerie avec le report de la déclinaison magnétique)



j'ai encore pas mal de journées maussades devant moi pour réaliser tout cela;)

Share this post


Link to post
Share on other sites

Effectivement, il faut se baisser un peu mais mes articulations me le permettent encore. L'etape suivante sera de mettre une petite Led pour eclairer l'aiguille.



Ici, l'avantage du panneau, c'est qu'il fait 28 cm de diametre, donc on a une assez bonne precision au pointage. J'avais cherché des compas en plastique mais rien n’arrivait a un diametre suffisant pour une bonne precision.

Share this post


Link to post
Share on other sites

J'avais récupéré (gratuitement) un laser "ligne" qui faisait aiguille et éclairage d'un coup.



Plus tard j'ai tout laissé tomber because luminosité trop importante du palm (smartphone iphone).

J'ai testé un soft android pour baisser la luminosité, mais sur mon tchangtchung les deux touches principales restent allumées.



Patte.

Share this post


Link to post
Share on other sites
J'avais récupéré (gratuitement) un laser "ligne" qui faisait aiguille et éclairage d'un coup.



Plus tard j'ai tout laissé tomber because luminosité trop importante du palm (smartphone iphone).

J'ai testé un soft android pour baisser la luminosité, mais sur mon tchangtchung les deux touches principales restent allumées.



Patte.



Et oui, bien sur, il faut quelquechose qui donne les coordonnées altazimutale de l'objet.

Perso, c'est mon ordi portable, avec les couleurs qui vont bien plus un protège cahier en plastique rouge transparent sur l'ecran.

Share this post


Link to post
Share on other sites
Et oui, bien sur, il faut quelquechose qui donne les coordonnées altazimutale de l'objet.

Perso, c'est mon ordi portable, avec les couleurs qui vont bien plus un protège cahier en plastique rouge transparent sur l'ecran.



bonjour,





essaye ce logiciel , il est très bien pour l'astro.



http://www.astrodigital.net/download/redscreen_windows/redscreen_windows.html





bon ciel





thomas

Share this post


Link to post
Share on other sites
Merci Thomas, je l'utilise deja, il est pratique.

Tu as vu , j'ai laissé le petit autocollant sur le tube, il est trop mignon ce petit loup KuKutxumuxu ;)



je l'ai vu , c'est mon petit de 5 ans qui a voulu le coller après il est resté.







bon ciel







thomas

Share this post


Link to post
Share on other sites

que penses tu utiliser pour le site?



j'avais envisagé un clinomètre afin de me soustraire d'une mise en station parfaitement horizontale



http://www.ebay.com/itm/Outdoor-Camping-Hiking-Compass-Clinometer-Satellite-Locator-Install-Survey-Tool-/300771283387?pt=LH_DefaultDomain_0&hash=item46075d91bb





ou mieux



http://www.ebay.com/itm/Digital-Bevel-Box-Inclinometer-Angle-Gauge-Meter-Protractor-360-Magnets-Base-/280908683372?pt=LH_DefaultDomain_0&hash=item416776586c



utiliser la boussole devrait être possible pourvu que le scope ne possède pas trop de ferraille:confused:

Share this post


Link to post
Share on other sites

Pour le site, j'ai fait appel à encore plus a la haute technologie :):








C'est pour l'instant une version beta avant de trouver un moyen mieux fini.



Tout ceci a eté testé. Ca marche bien.

Le mieux est quand meme de verifier le reglage des cercles sur une etoile proche de l'objet.

Encore une fois, le diametre important des cercles assurent une assez bonne precision.



Edit :J'ai decouvert l'existence de papier imprimable autocollant :-)

J'ai maintenant un cercle en hauteur sans vilains morceaux de scotch :-)

Edited by Sobiesky

Share this post


Link to post
Share on other sites



Ca me plait bien cet appareil !

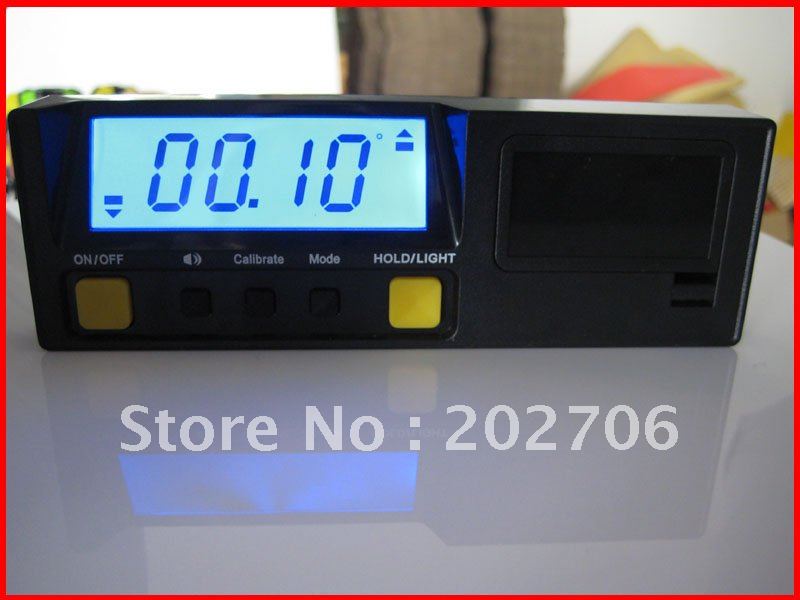

J'ai trouvé celui ci qui s'eclaire en plus:



360-degree-Smart-Tool-Digital-Level-Digital-Inclinometer-Protractor-very-high-quality-.jpg

Edited by Sobiesky

Share this post


Link to post
Share on other sites

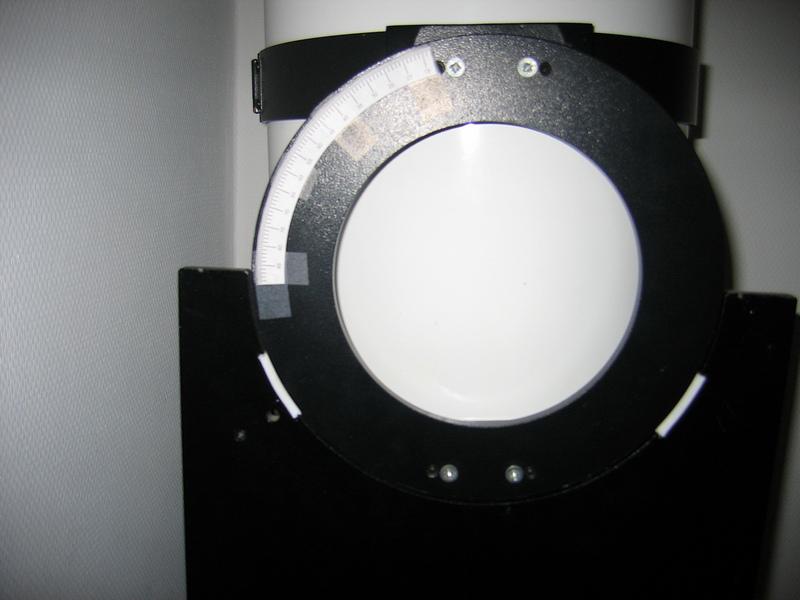

Un petit up date sur le cercle de hauteur: exit le papier collé au scotch mais suite a la discussion sur le forum, jolie impression sur papier autocollant.

Pour la lecture, il n'y a pas un mais 4 traits pour les cas ou la monture n'est pas parfaitement a niveau. La lecture sur une etoile repere proche de l'objet indique quel trait utiliser.



Le cercle est passé du coté gauche, coté du frein au coté droit pour éviter qu'il soit arraché lors d'un mouvement avec le frein serré.



il est aussi décalé ainsi que les traits de lecture.



Je n'ai pas pu essayé l'inclinomètre qui n'a marché qu'un jour :confused:






prochaine étape, une toute petite lumiere led pour la lecture du cercle azimuth

Share this post


Link to post
Share on other sites

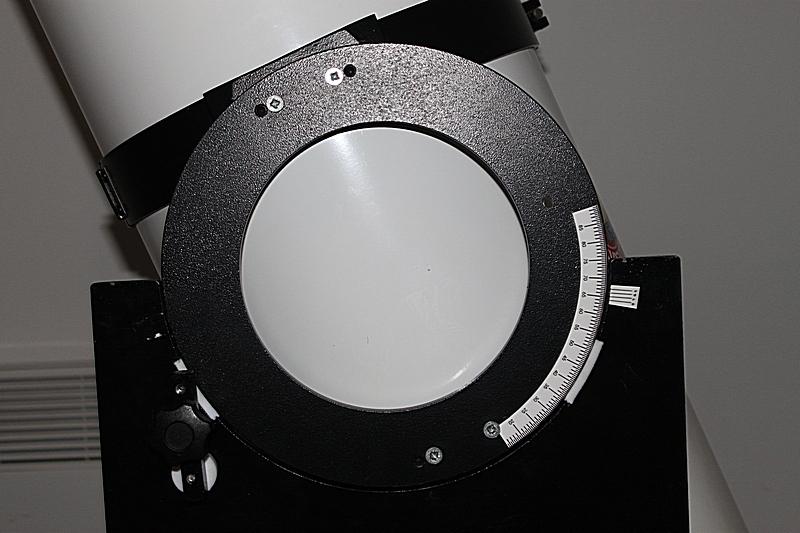

Derniere modif du pointage en altitude: J'ai investi dans un niveau numérique:


sur ebay pour 24 roro port compris.



Le tube etant tout alu, il a d'abord fallu fixer deux pates en acier:

p><p>Il ne reste plus qu

p><p><img src=[/img]

et voilou.

l'ecran s'allume legerement bleuté, bien pratique.



Le niveau sert aussi a verifier que la monture est bien plane au debut, condition necessaire pour un pointage optimal au coordonnée altazimutale.

Edited by Sobiesky

Share this post


Link to post
Share on other sites

Pour info, a partir de lundi 05 mars chez Lideule pour 12 roros:

p><p>Je pense l

On devrait aussi pouvoir l'utiliser pour lire la hauteur

Share this post


Link to post
Share on other sites
Pour info, a partir de lundi 05 mars chez Lideule pour 12 roros:



Je pense l'acheter pour voir si je peux l'utiliser pour lire l'azimuth.

On devrait aussi pouvoir l'utiliser pour lire la hauteur



Et si tu en achètes 2, et qu'on peut lire à 360°, tu peux en utiliser un en azimut et un en hauteur.

Edited by 0zzy

Share this post


Link to post
Share on other sites
Et si tu en achètes 2, et qu'on peut lire à 360°, tu peux en utiliser un en azimut et un en hauteur.



Merci Ozzy. Pour la hauteur, j'ai deja un inclinometre. D'ailleur j'ai vu chez Action un inclinometre numerique à 10 roros.

Share this post


Link to post
Share on other sites
Posted (edited)

Nouvel up date de mon pointage avec les coordonnées azimutale. Exit le disque, place au numérique.

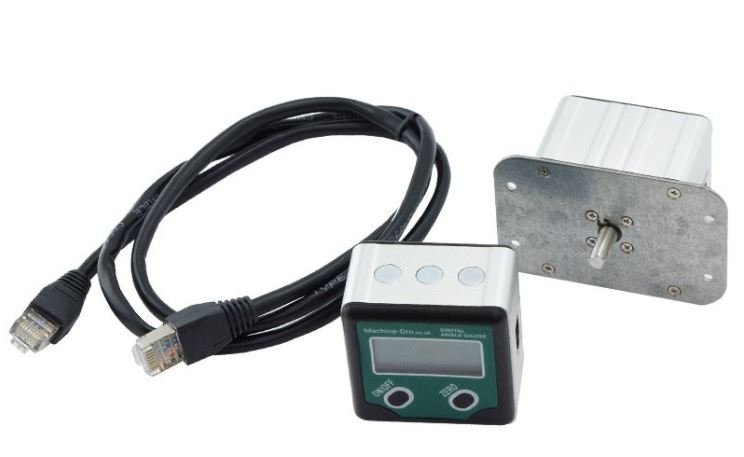

J'ai installé un mesureur d'angle digital trouvé sur un site anglais: https://www.machine-dro.co.uk/rotary-angle-encoder-and-remote-display-with-a-6mm-diameter-shaft pour autour de 40 roros.

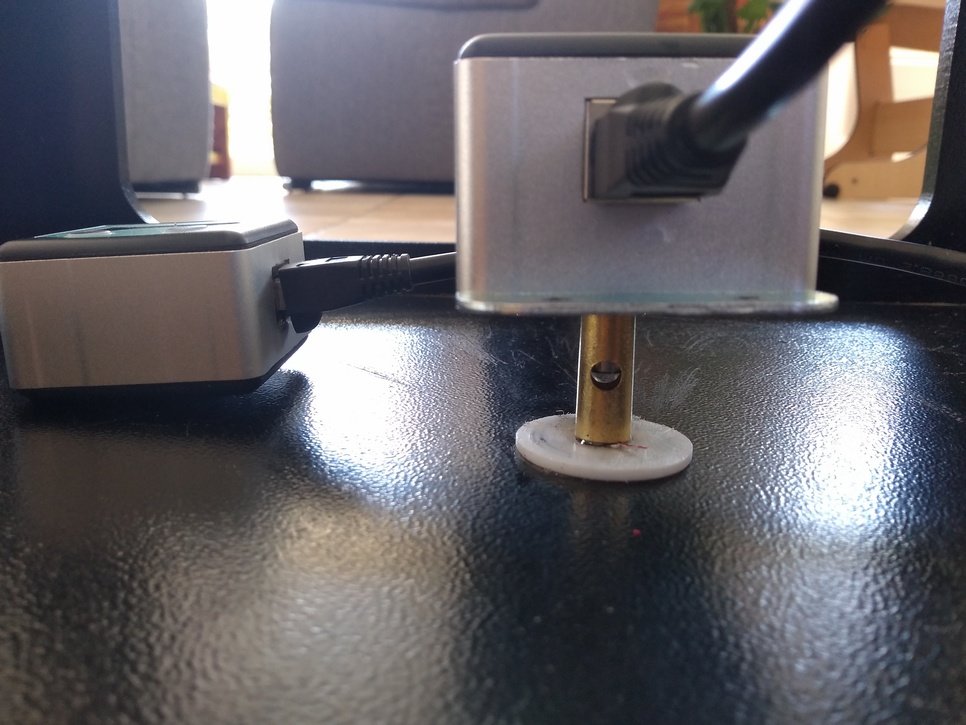

Je me suis longtemps posé la question de la jonction entre l'axe de la monture et celui de l'appareil, et au final j'ai trouvé la solution dans ma caisse à outils: la partie métallique d'un gros dominos électrique qui permet  un lien efficace grâce au vis du dominos.

Pas encore testé sur le ciel.

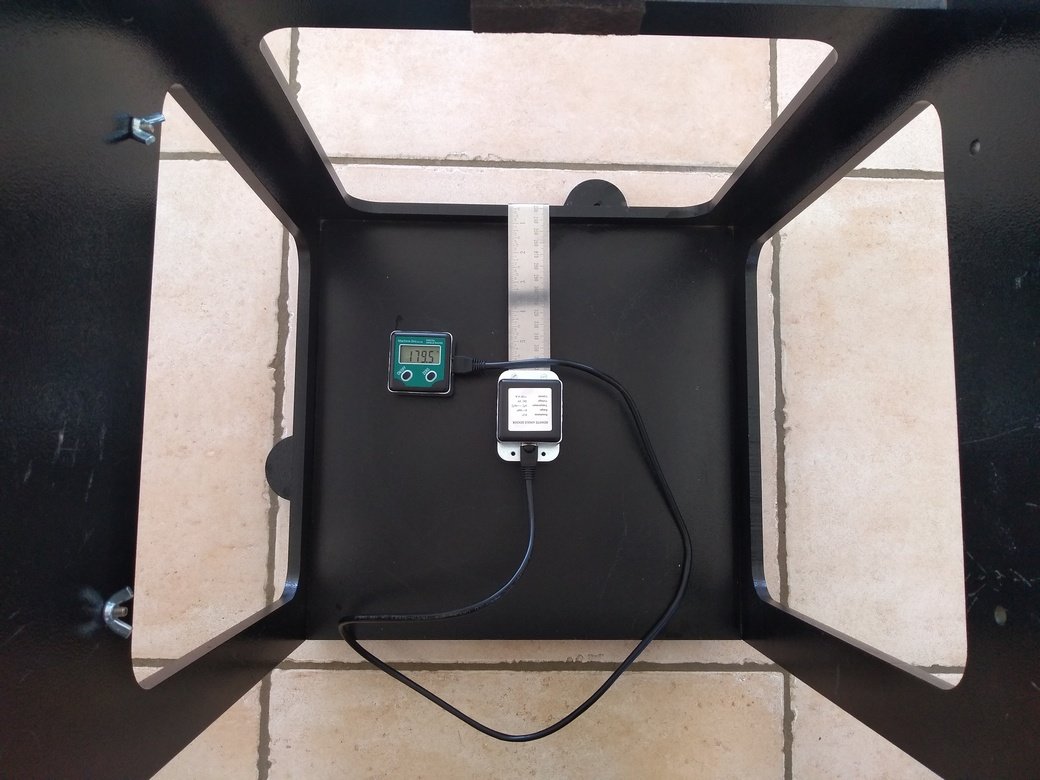

codeur azimuth 0.jpg

codeur azimuth 1.jpg

codeur azimuth 2.jpg

Edited by Sobiesky
fote d'ortografe
