Votre avis support miroir de 150

[OrionRider]

Bonjour à tous,

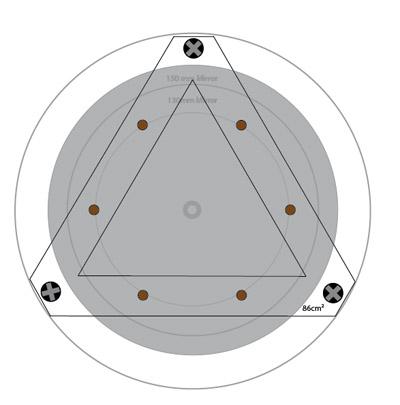

Je continue à bricoler mon nouveau tube 150/750 en composites. Pour la simplicité et le gain de masse j'ai décidé de fabriquer un support de miroir composé d'un cadre triangulaire aux coins tronqués, comme sur ce dessin:





Les ronds oranges correspondent aux appuis du miroir. J'ai prévu des plots en teflon ou en liège.



Je peux en mettre trois à 120° ou six comme sur le dessin, mais dans ce cas l'appui n'est plus isostatique.



Pour un 150 on dit que ça n'a aucune importance mais tant qu'à faire... 6 points d'appui ou seulement 3? Ou autre-chose...

[olivdeso]

Quel épaisseur fait - il ?



A mon avis 3 points bien placés serait suffisants si il n'est pas trop fin et même mieux (c'est iso-statique).



Avec 6 points il faudrait faire des leviers : 1 levier pour 2 points, donc un levier par branche de ton triangle avec un axe au milieu, comme une balance.

[OrionRider]

Merci Olivier.



Le miroir est épais, pas de souci de ce côté. J'aurais voulu éviter la complexité d'un vrai barillet, avec rotules ou leviers mais d'autre part c'est peut-être un bon exercice car ce 150 me sert de 'prototype' pour un futur tube plus conséquent.

[PierreDesvaux]

3 points d'appuis latéraux si c'est pour un équatorial, 2 à 45° si c'est un dobson, et barillet tout simple avec 3 points. C'est plus qu'amplement suffisant...

[benjamindenantes]

Comme tu as dessiné ton barillet (sans rotules) ton miroir ne reposera de toutes façons que sur 3 points alors... Tu as ta réponse et ton intuition était la bonne.

Après ce qui m'intéresse (pour mon projet de 200 f3.5) c'est quelle matière utiliser??

Téflon, liège, nylon???

Qu'en pense les spécialistes? Sur son site Serge Bertorello parle du nylon (tête de vis)???

[OrionRider]

Merci Pierre et Benjamin



Je pensais que la faible élasticité du liège permettrait de répartir la pression sur les 6 points, même si ce n'est pas égal partout, ça soulagerait les 3 porteurs principaux.



Pour la matière, j'ai lu un peu partout qu'un matériau dur et glissant est préférable, comme le teflon.



Mais pour le moment le miroir de mon Vixen repose à plat sur un simple disque de caoutchouc...

Et bien la collim et la MAP ne bougent pas quelle que soit l'inclinaison du tube, donc je pense que la déformation supposée d'une fine pastille en liège ou en nylon ne doit pas être rédhibitoire.

[manu41]

Le mieux à mon avis reste le téflon, c'est ce que j'ai mis pour mon 400.

[OrionRider]

Merci Manu.

[PierreDesvaux]

Si tu fais un 6 points, il faut des balanciers, sinon, ce n'est plus isostatique.



Pour les touches, du téflon, c'est mieux, c'est dur, et cela glisse, comme cela, le miroir n'accroche pas.

[OrionRider]

OK, merci Pierre.



Autre question: pour un support 9 points (3 triangles), est-ce que les triangles doivent être fixés par des rotules ou est-ce qu'on peut simplement les poser sur des billes en prévoyant une dépression hémisphérique dans le barillet et dans les triangles eux-mêmes?

Le tout étant maintenu seulement par le miroir qui est posé dessus.

?

[PierreDesvaux]

Les rotules, c'est du High Tech... Si tu veux mettre des billes, c'est très bien. Mais encore une fois, sur un petit miroir, tu peux un peu faire ce que tu veux...

[OrionRider]

Ok, encore merci Pierre.
