soleil Modif pst lunette 102/1000 SW

[manu41]

C'est bon, j'attaque la modif pst avec la lunette 102/1000 Skywatcher.

Etape N°1, découpe de la lunette de 6 cm, un collier pvc D100 sert de guide:





Etape N°2 percer le tube pour remettre le PO.



Etape N°3 installer le filtre dans la lunette:

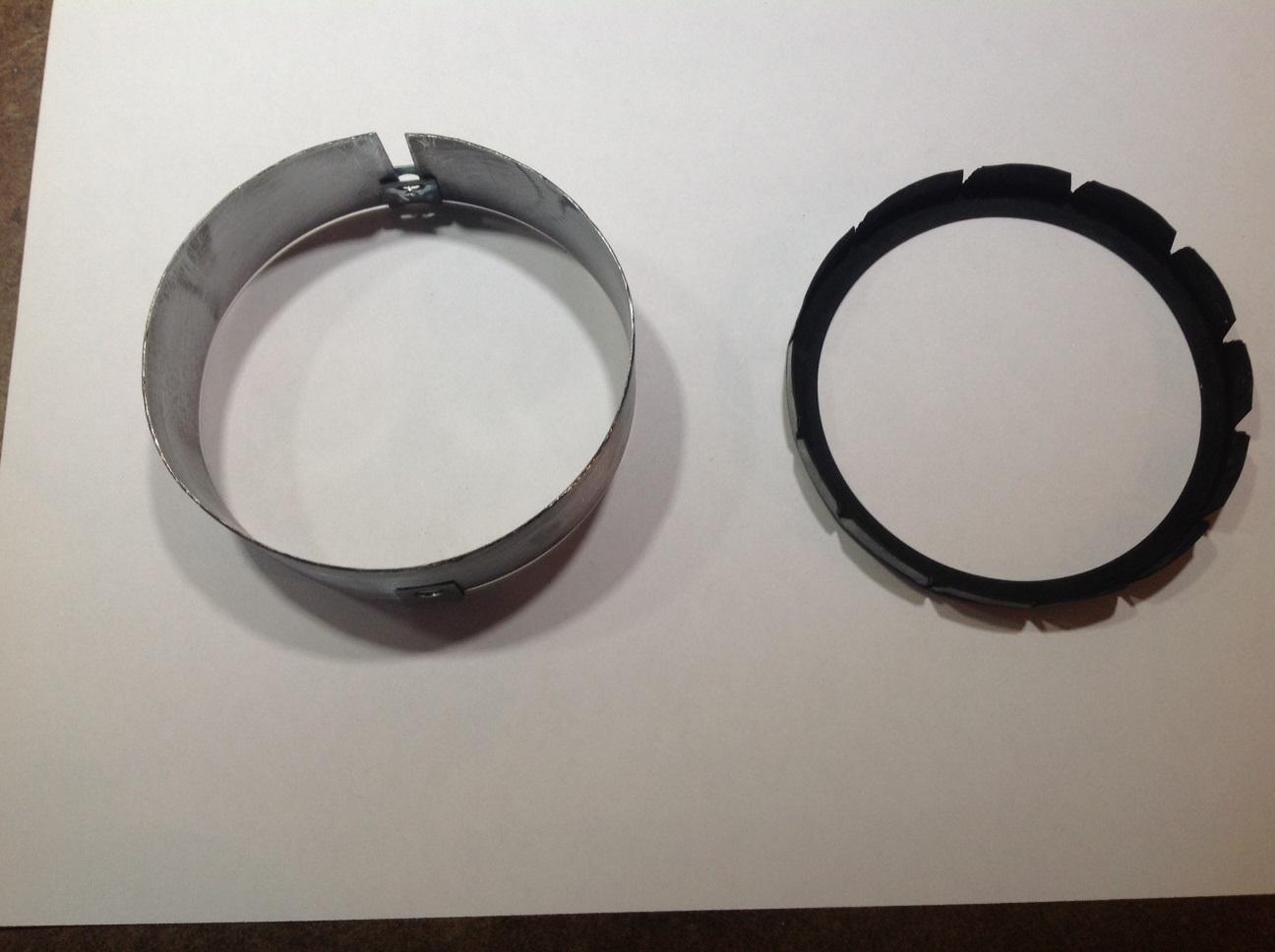

Le support brut et le diaphragme.

Le support et peint en noir mat maintenant.

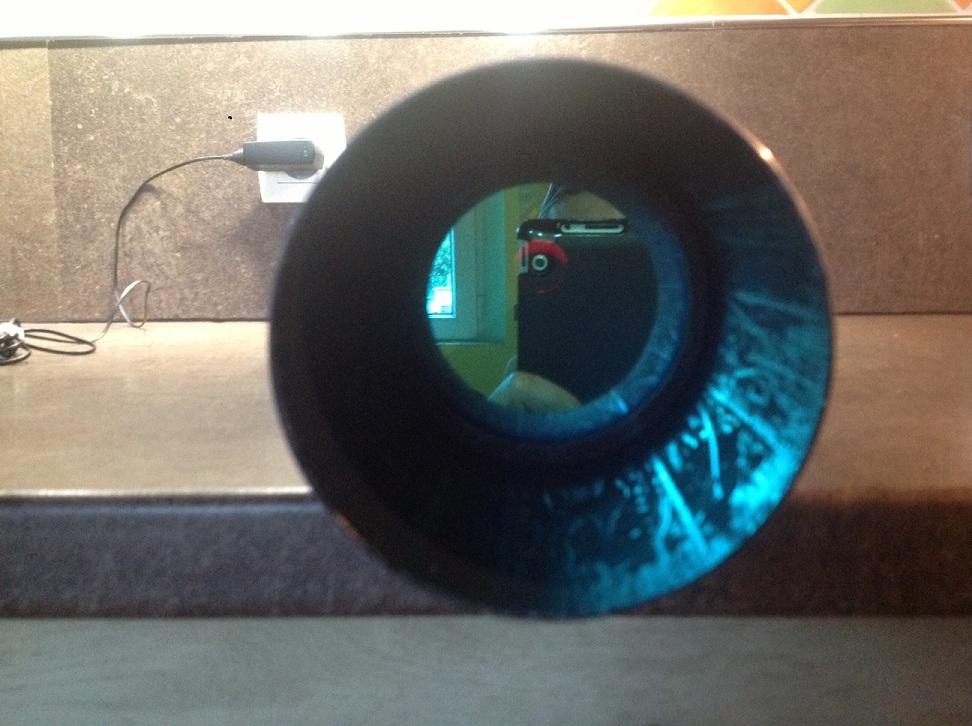

Le filtre D-ERF dans la lunette, derrière le diaphragme dans son support:





C'est un peu galère à mettre en place

Il a fallu couper aussi 1 cm sur le tube du PO, pour qu'il ne bute pas contre le dernier diaphragme.

Avant de tester en visuel cette modif, je vais faire des contrôles de température derrière le filtre ERF avec une sonde.

Et voir s'il claque ou pas.

[manu41]

Je viens de faire un test de température à l'arrière du filtre D-ERF.

Malheureusement je n'ai pu le faire que 10 min.

En 10 min la température passe de 19°C à 27°C.

De plus le soleil ne tape pas très fort.

Je recommencerai ce week-end si le temps le permet.

Par contre j'ai effectué un teste rapide en visuel avec l'arrière du pst, et là nickel

Je vois comme avec le pst, mais en plus gros.

Vivement la fin des tests de température pour être sûr et le retour prolongé du soleil.

[bosgi]

Salut

J'ai fait le même montage que toi il y a quelques mois, l'ERF se trouvait à peu près à 1/3 de la focale côté objectif. En plein été la température de l'ERF montait sensiblement mais était très supportable au toucher. Ayant fait ce montage sur un Linear 127mm f/d : 8.9 j'ai utilisé l'ERF de 76mm comme diaphragme pour rapporter le f/d à 10. ça marchait bien mais il aurait fallu un filtre bloquant de 10mm. Mais l'expérience était concluante. Hélas crise oblige je viens de me séparer de mon PST heureusement il est ente de bonnes mains

[manu41]

C'est bien dommage car en ce moment le soleil bouge pas mal.

Cette après- midi, il y avait encore de belles protubérances.

[bosgi]

C'est bien dommage car en ce moment le soleil bouge pas mal.

Cette après- midi, il y avait encore de belles protubérances.



[Invité]

Je suis assez réservé quand je vois qu'on utilise du pvc pour ces modifs solaires (cf la lulu de Kiwi).Quid de la tenue dans le temps?ne vaut il pas mieux faire tourner des pièces en alu?

C'est quand même la vue qui est en jeu

[manu41]

Il n'y a pas de pvc sur mon montage, le collier a juste servi de guide pour la découpe du tube

[Colmic]

Bravo Manu et bienvenue au club !



On attend tes premières images maintenant

[manu41]

Pour les images cela va être dur, je ne fais que du visuel pour le moment

Mais je regarde le matos qu'il faudrait pour ça.

Déjà la monture, quel type conviendrait pour ma lunette?

J'ai eu avec une eq3, motorisée sur 2 axes peut-elle aller?

Après la camera, quoi prendre dans cette jungle?

Et je suis une quiche pour le traitement d'images, je n'ai jamais fait ça

Je suis preneur de conseils

[bosgi]

L'usage du PVC dans mon cas n'a été que provisoire, cela a permis de faire les essais afin de s'assurer que la modif fonctionne. Par la suite on peut se faire tourner des bagues itout itout.

[Colmic]

Ben oui l'EQ3 ça marchera très bien.



Concernant la caméra, une DMK d'occasion ce serait parfait et pas cher. Eviter les capteurs Cmos en solaire, le bruit de lecture ne donne pas forcément de super résultats.

[manu41]

Merci

[Invité]

Il n'y a pas de pvc sur mon montage, le collier a juste servi de guide pour la découpe du tube



Ah oui, autant pour moi!

[kiwi74]

Bravo Manu pour ton nouveau jouet !



Alors, ça doit te changer du simple PST !!!!!!!



N'hésite pas poster une ou deux photos de l'ensemble terminé !



Je suis assez réservé quand je vois qu'on utilise du pvc pour ces modifs solaires (cf la lulu de Kiwi).Quid de la tenue dans le temps?ne vaut il pas mieux faire tourner des pièces en alu?

C'est quand même la vue qui est en jeu



Oui, comme les copains, l'avantage principal des pièces en plastique est de pouvoir faire des tests très simplement.



Pour l'instant, je ne me sers uniquement du corps du PST qui me donne un meilleurs contraste qu'en mode linéaire !



Donc tout va bien

[manu41]

Je voulais mettre des photos de l'ensemble monté aujourd'hui, mais l'Ipad est saturé

J'en posterai plus tard

J'ai eu un peu de temps ce matin pour l'utiliser entre les nuages.

C'est sur que là, ça change du pst d'origine où tu devines les détails.

Maintenant je les vois

Le BF 5 fonctionne très bien même avec une focale de 1000

Du coup j'ai une lunette H-Alpha d'un diamètre de 102mm pour moins de 1000 Euros.

Que demande le peuple à par un ciel bleu ou étoilé

[manu41]

Voici les photos de cette modif pst avec la lunette 102/1000 SW:

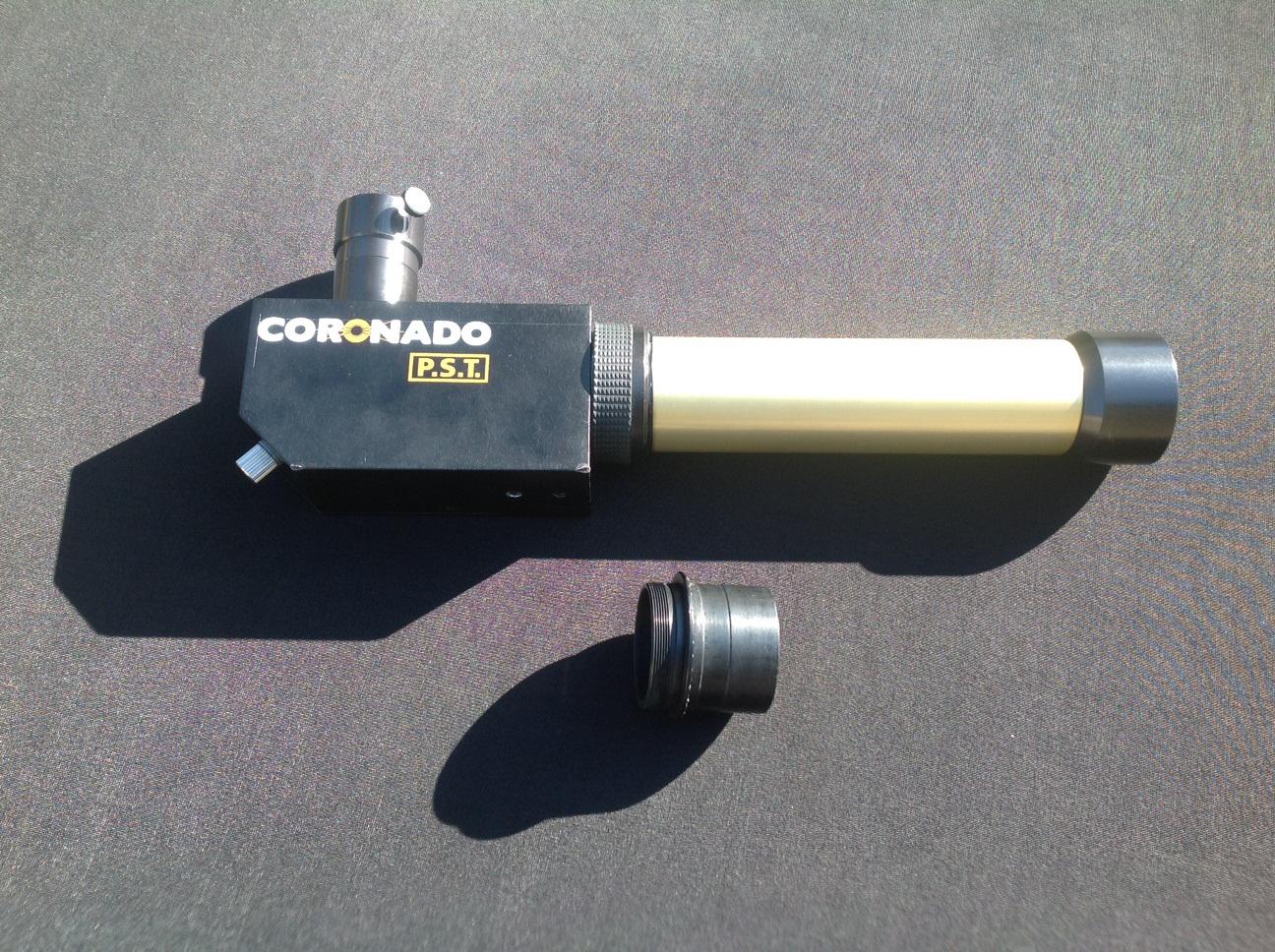

Le pst et son embout qui remplace le tube doré:





Démontage de l'avant du pst:

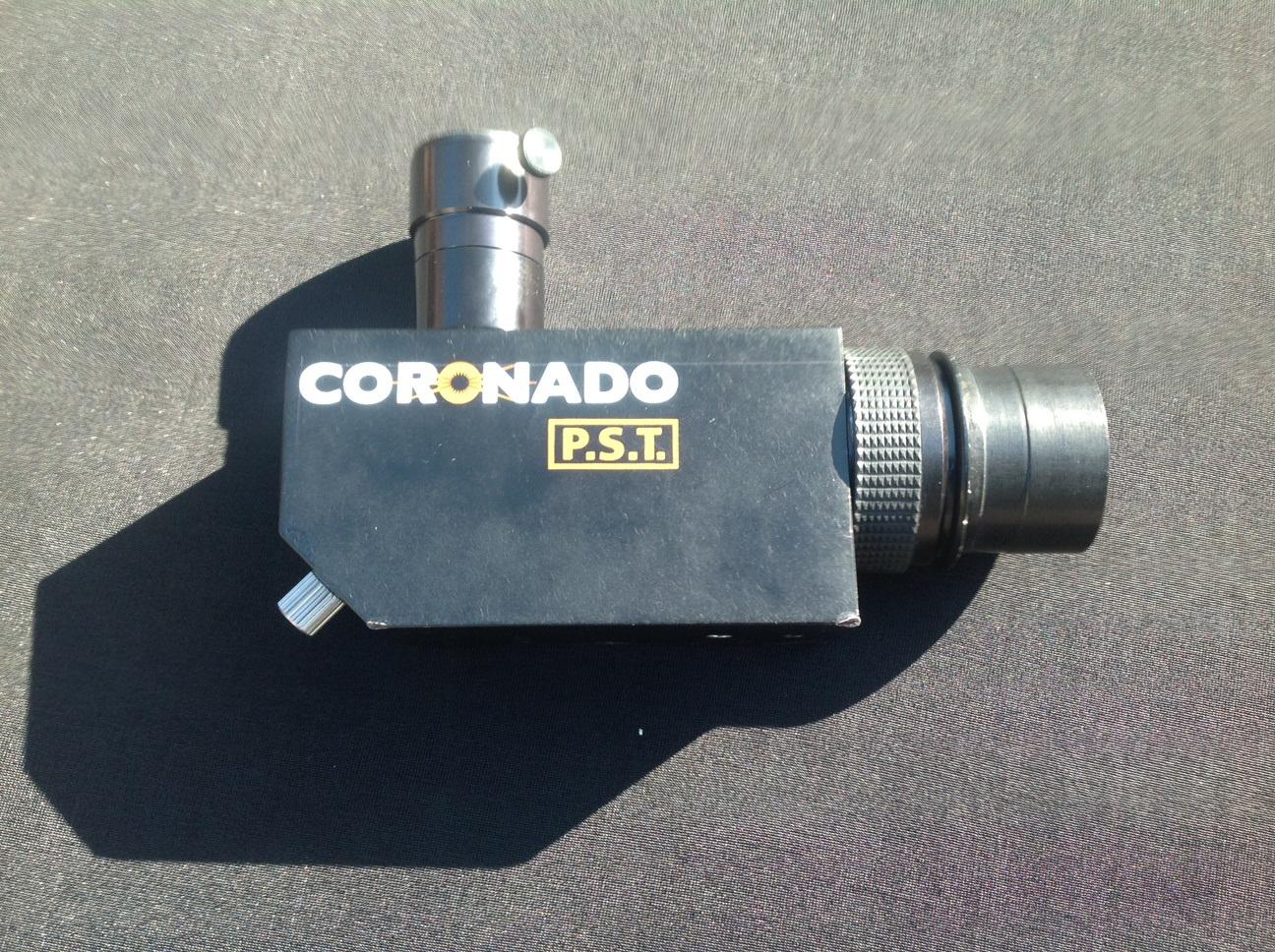

Mise en place de l'embout:

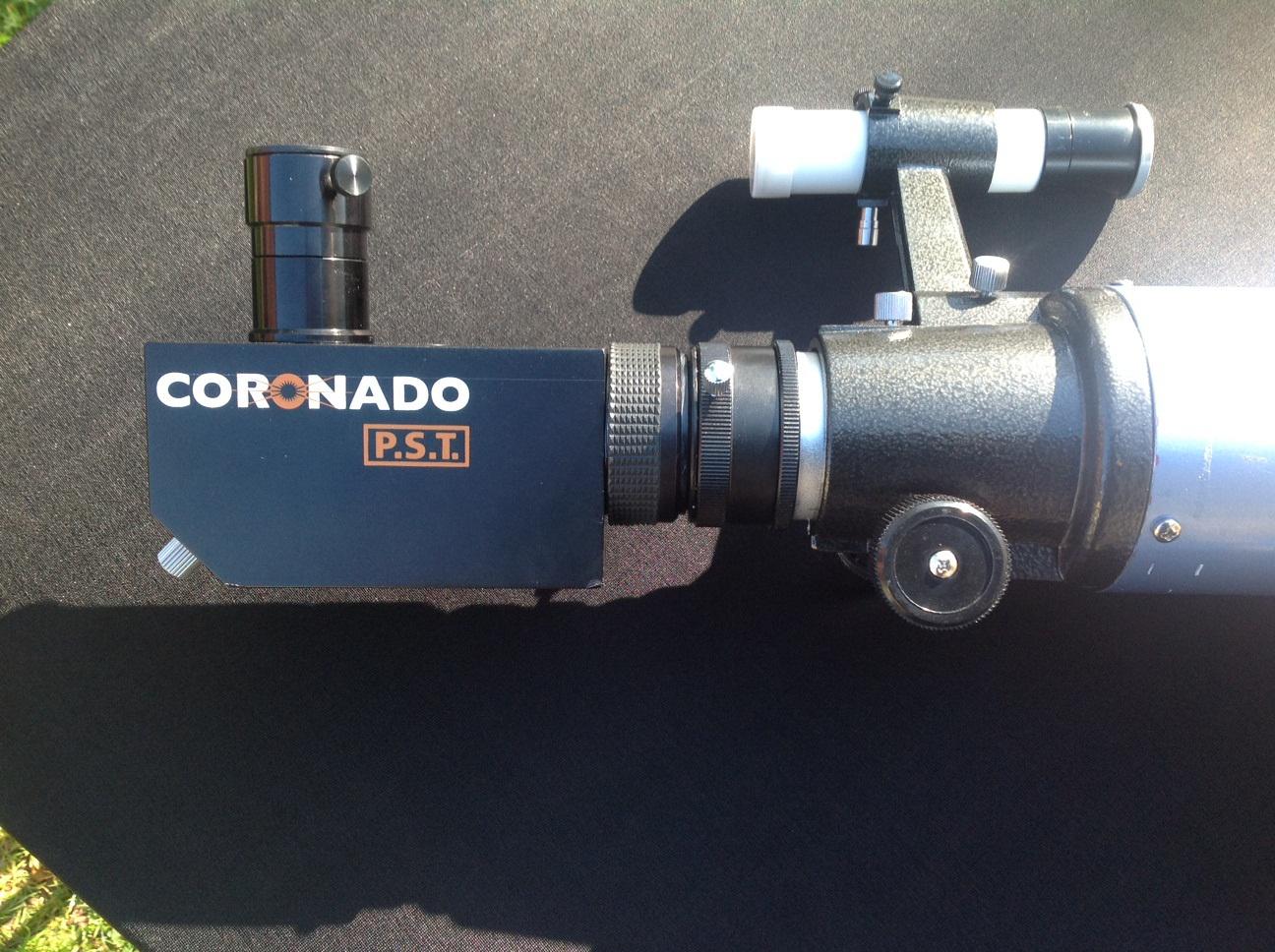

Arrière du pst monté sur la lunette:

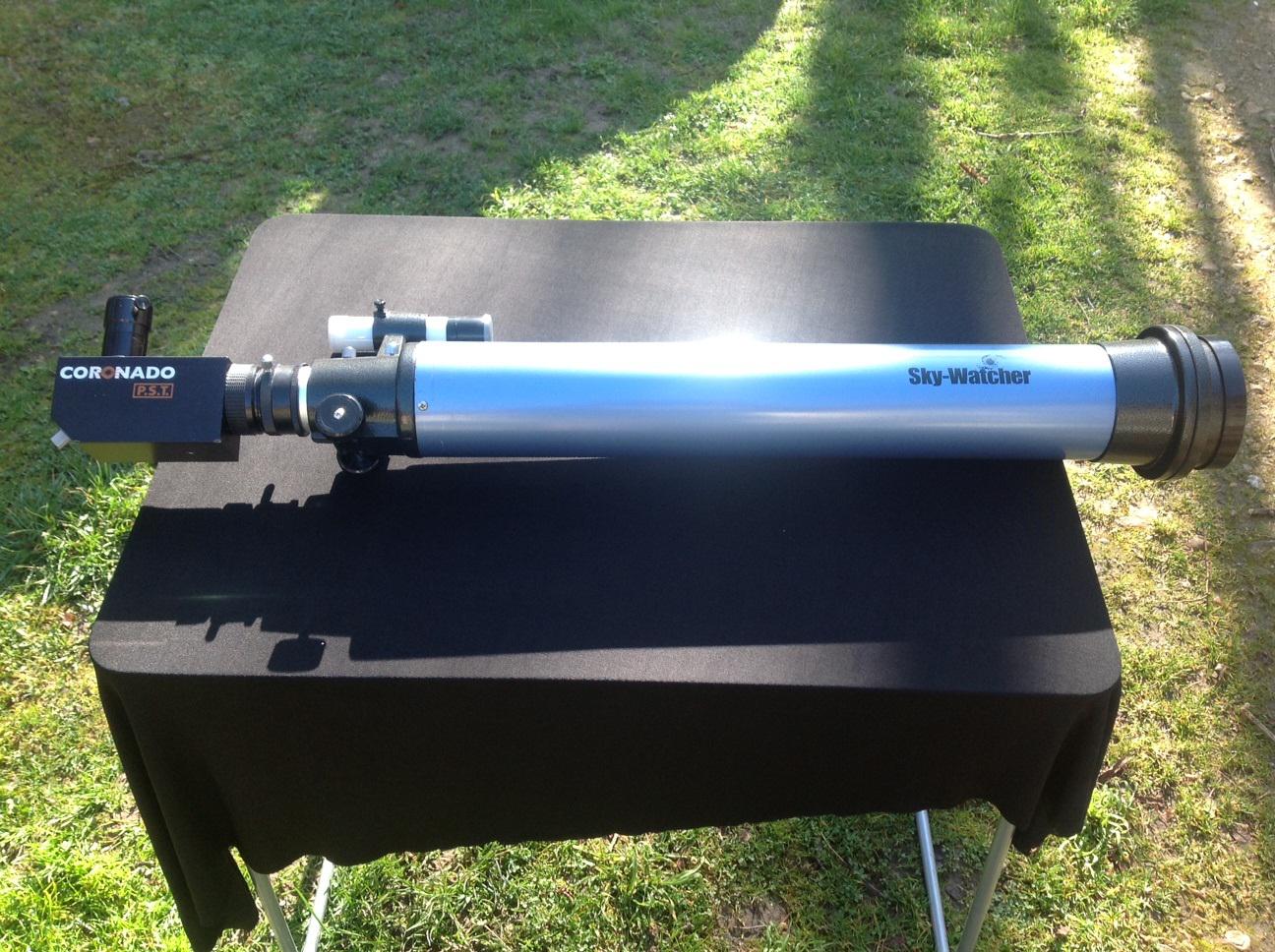

La lunette dans sa version pst:



[manu41]

Aujourd'hui, il y a eu de belles protubérances

J'ai essayé la DMK41, histoire de me faire la main avec cette bête et le logiciel.

J'ai pu faire une petite vidéo toute pourrie , car le soleil descendait derrière le toit de ma voisine

Voici ma première bouse, j'ai encore du boulot pour la photo, faut dire que je n'y connais rien



[kiwi74]

Good job !!!!





EDIT : je parlais pour le montage

[manu41]

Pourquoi elle est moche ma photo :D

Si vous avez des conseils pour les réglages ou autres, je suis preneur

[fredo08]

Bravo Manu

[manu41]

Je n'ai pas eu beaucoup de temps pour tester ta caméra, à peine 30 min et le soleil s'est couché

[fredo08]

Manu,

Regarde la réponse de Steph 41 http://www.webastro.net/forum/showthread.php?t=108189

Amicalement Frédo

[manu41]

Merci Fredo, ça va m'aider

[manu41]

je vais y arriver



Modifié 7 mars 2014 par manu41

[jcb2]

Bonjour,



Belle réalisation, tu devrais t'en mettre plein la vue.

Pas trop de problème de réglage avec ton PO 'grand luxe' ?

[manu41]

La mise au point se fait avec la boîte noire du pst
