Soucis de porte oculaire ?

[Nicolas01]

Bonjour à tous,



Je suis, par ce temps, en nettoyage et réglage de mon 200/1000 SW. Je me dis, tiens je vais tenter d'améliorer le réglage du secondaire en changeant le ressort de côté. Jusqu'ici tout va bien.

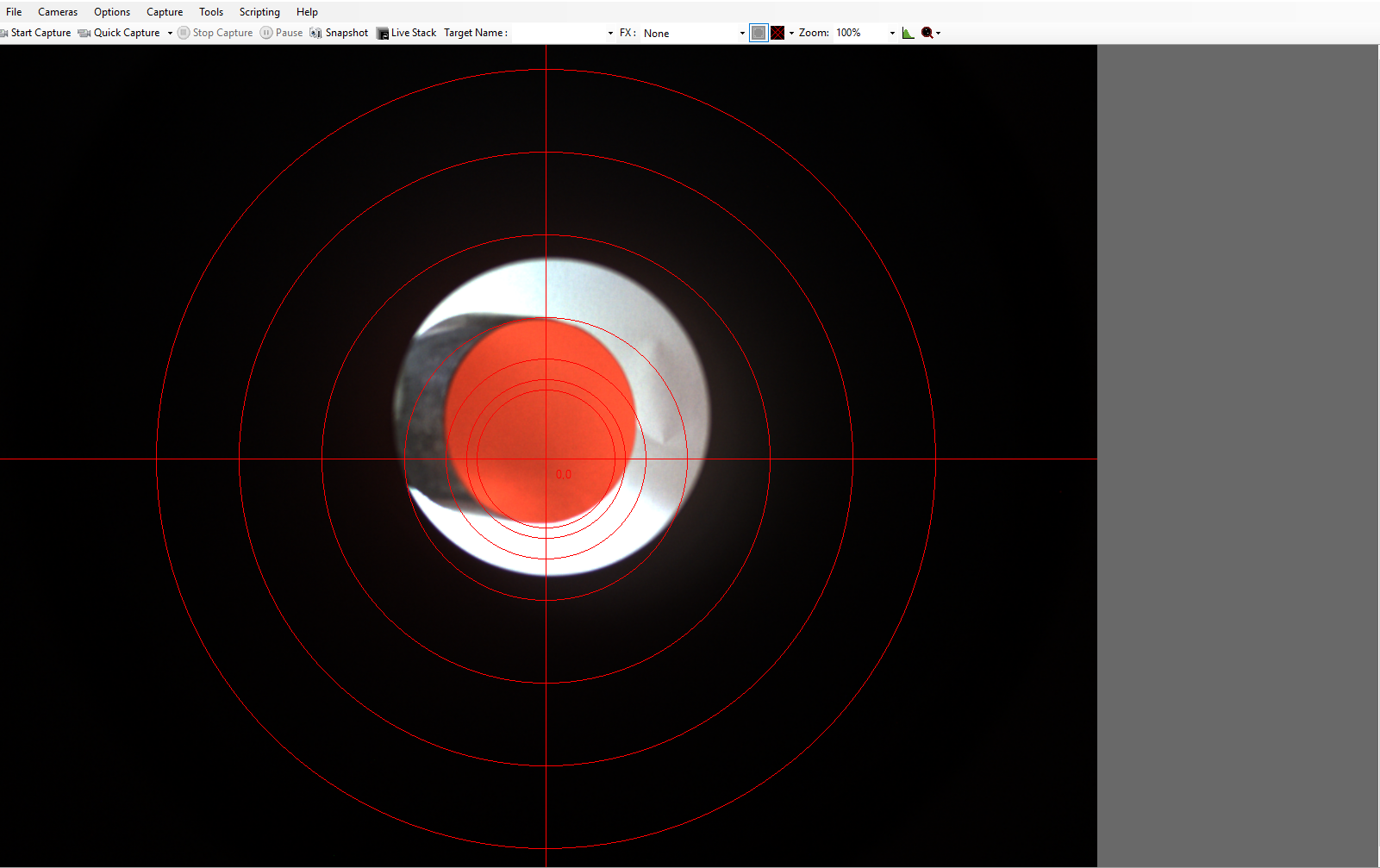

Mais là, je teste le réglage à la webcam et ... j'obtiens ceci...



Normal que le point optique soit en décalage avec la croix su soft ? Ou j'ai un soucis de perpendicularité du PO ?



PS : c'est d'origine



Merci à vous.





[deep impact]

On dirait bien effectivement un soucis du PO.

Il y a des vis pour collimater un crayford mais je ne l'ai jamais fait!



Normalement, en jouant sur ces vis, on redresse le PO pour récupérer ce décalage mais quant à la technique de collimation, je ne sais pas le faire.



Essaye voir de toucher à ces vis, bon courage.

Modifié 31 mai 2018 par deep impact

[Nicolas01]

Le 5/28/2018 à 19:17, deep impact a dit :

On dirait bien effectivement un soucis du PO.

Il y a des vis pour collimater un crayford mais je ne l'ai jamais fait!



Normalement, en jouant sur ces vis, on redresse le PO pour récupérer ce décalage mais quant à la technique de collimation, je ne sais pas le faire.



Essaye voir de toucher à ces vis, bon courage.



Va falloir que je teste la webcam quand même, c'est une T7, mais le déport est tellement gros que ça me semble louche.



Merci

[Leimury]

Bonjour,



Tu peux nous montrer comment ta webcam est accrochée au PO ?

D'après moi ce serait plutôt le coulant côté webcam qui serait un peu pourri; ça tiendrait pas à coup d'élastiques des fois ?

[deep impact]

Un si gros décalage me paraît énorme.

L'adaptateur 31.75 a peut être bougé?

[0bey]

tu as mis quoi devant ta cam pour que ce soit net ?



As tu tester de rentrer et sortie le PO voir comment ça evolue ?



Idem si tu tourne la caméra dans le po



je me suis appercu que mon adaptateur 2" vers 1.25" skawatcher me faisait des truc bizarre avec mon laser de collim'

c'est beaucoup mieux avec un adaptateur court et serrage annulaire (que j'utilise avec la cam pour des soucis de focus) mais je sais pas si j'ai un défaut comme le tiens, n'ayant pas la possibilité de mettre ma cam net comme toi

[Nicolas01]

Je vous poste ça dès que possible.



Pour la webcam c'est le petit objectif fournis avec la T7.



Pour le PO j'en ai un annulaire, mais effectivement j'émets un gros doute sur l'objo foireux de la webcam...

[0bey]

bon, je ne te remercie pas x)

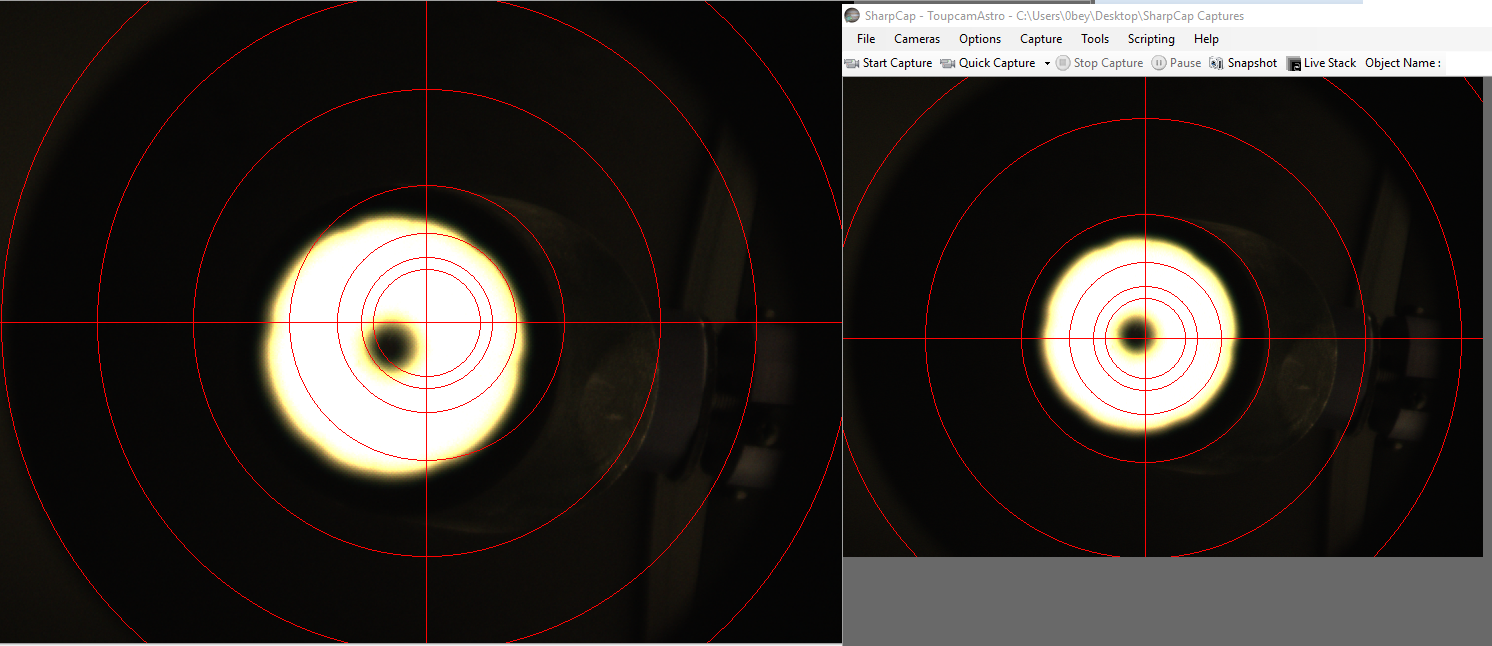

la première image, c'est centré sur le capteur, la seconde j'ai (a peu pres) centré sur le secondaire



le secondaire, je l'ai centré a l'oeilleton.. l'oeilleton est maison





quel que soit la position de la cam ou de l'adaptateur 2" / 1.25" c'est centré pareil...



quid de l'impact de tout ça

[Nicolas01]

Le 6/2/2018 à 12:52, 0bey a dit :

bon, je ne te remercie pas x)



Pourquoi donc ?

[0bey]

ironie



J'ai moi même le même soucis

[Nicolas01]

Il y a 6 heures, 0bey a dit :

ironie



J'ai moi même le même soucis



Etrange tout de même. Quelle cam as tu ?

[0bey]

Risingtech imx224

Mais quand je la tourne dans le PO son centre bouge peu

Le truc sympa, c'est que je peux pas amener mon secondaire assez loin



[Leimury]

Bonjour,

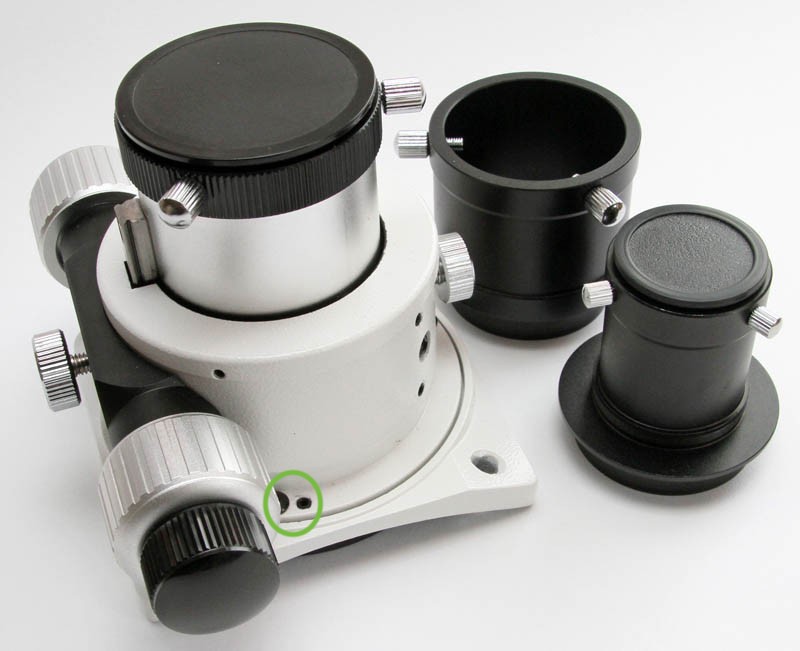

Sur certains POs tu as 3 paires de vis de réglage de l'assiète.



La petite est une poussante et la grosse la tirante.

Tu dévisses complètement les poussantes et tu visses les tirantes et ça devrait suffir à remettre ton PO d'aplomb.



Bon ciel

[0bey]

Sauf erreur de ma part, corriger l'assiette c'est pour que quelque soit la position entré ou sorti du PO il reste dans l'axe du PO reste dans l'axe du secondaire



pour imager mon cas plus proprement

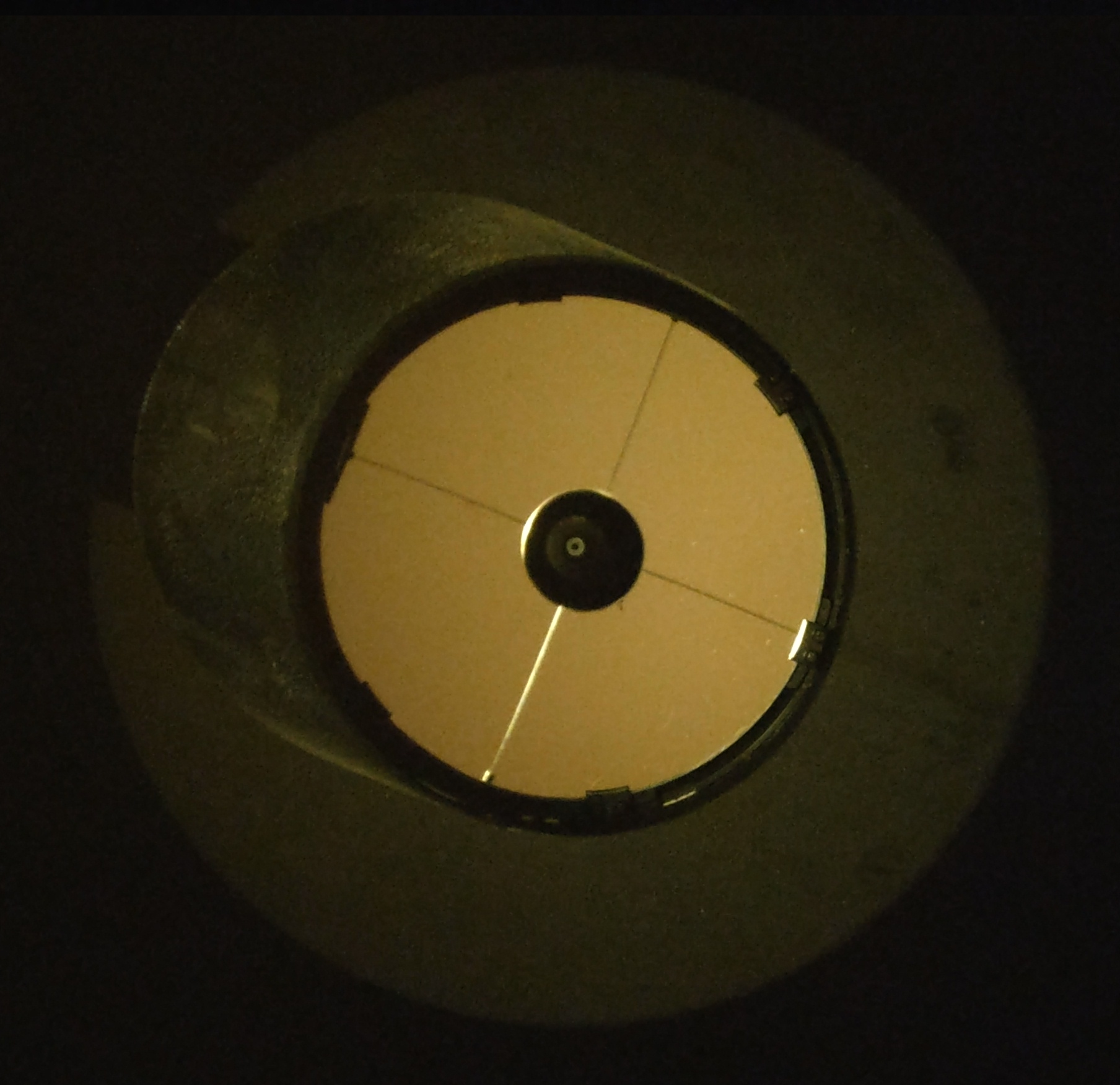

j'ai collimaté avec œilleton + laser (j'ai profité pour mettre mon ressort de l'autre coté pour qu'il tire le secondaire, j'ai alterné œilleton et laser jusqu’à ce que les 2 coincident)



puis j'ai monté la cam, la croix représente le centre de la cam et l'overlay le l'alignement



[Nicolas01]

Il y a 10 heures, 0bey a dit :

(j'ai profité pour mettre mon ressort de l'autre coté pour qu'il tire le secondaire, j'ai alterné œilleton et laser jusqu’à ce que les 2 coincident)



Tu as senti la différence énorme au réglage du secondaire en collimation ? Je recommande cette modif qui ne coûte rien mais qui simplifie la collim.



Pour les vis "d'assiette" effectivement ça ne sert pas dans mon cas non plus car c'est désaxé jsut à l'entrée du PO. En gros il faudrait mettre la webcam de travers pour centrer le secondaire à l'image.

[0bey]

Centrer c'est une chose, conserver la parallélisé des plans en est une autre (mais vu la taille de mon capteur.



la ou je comprends pas, c'est que si capteur était décentre dans la caméra elle même, en la faisant tourner dans le PO on devrait tourner autour du centre (je tourne a coté



vu la taille du capteur, je doute que le décalage soit énorme et qu'il y ait vraiment un impact

Citation

Tu as senti la différence énorme au réglage du secondaire en collimation ? Je recommande cette modif qui ne coûte rien mais qui simplifie la collim.



Oui carrément plus smooth niveau collimation, j'avais la flemme de redémonter le secondaire:D

Modifié 6 juin 2018 par 0bey
ajout d'un quote

[Nicolas01]

il y a 14 minutes, 0bey a dit :

Centrer c'est une chose, conserver la parallélisé des plans en est une autre (mais vu la taille de mon capteur.



la ou je comprends pas, c'est que si capteur était décentre dans la caméra elle même, en la faisant tourner dans le PO on devrait tourner autour du centre (je tourne a coté



vu la taille du capteur, je doute que le décalage soit énorme et qu'il y ait vraiment un impact



Je partage ton avis... C'est tout de même étrange qu'avec 2 caméras différentes on ait le même résultat.

[Leimury]

Il y a 13 heures, 0bey a dit :

Sauf erreur de ma part, corriger l'assiette c'est pour que quelque soit la position entré ou sorti du PO il reste dans l'axe du PO reste dans l'axe du secondaire



Bonjour,



Donc tu n'as pas vérifié ?

Dommage, ça prend 5min.



Bon ciel



[0bey]

Si, j'ai vérifié, sur toute la course du PO le laser bouge pas d'un iota.

Du coup, je vois pas l’intérêt de toucher a ce réglage

[Leimury]

Bonjour,



Désolé mais tes conclusions sont fausses.

C'est normal, meme si ton PO est complètement de traviole le coulisseau translate et le laser ne bouge pas.



L'intérêt de ce réglage c'est de changer la visée du PO, de ramener l'axe optique perpendiculaire au tube.



Tu ne veux vraiment pas vérifier ?

Après tout c'est ton scope



[0bey]

Mais comment je vérifie ?

Je pars du principe que c'est pas en touchant les vis que je vérifie, elles sont là pour corrigé un défaut mis en avant, si je sais pas le contrôler..

Ou alors c'est la vision caméra qui me permet de contrôler ?

Avant de toucher je pense qu'il est préférable de comprendre pour pas faire pire

[Leimury]

Bonjour,



J'ai lu que tu avais inversé le ressort, démonter le secondaire ne t'a posé aucun problème et tu es dans une démarche d'optimisation de ton tube.



Pour vérifier la perpendicularité du PO on retire le secondaire et son support et on utilise une bande de carton pour avoir un repère à l'opposée du PO dans le tube.

Tu tailles une bande de carton ou de papier qui épouse l'intérieur du tube.

Tu le ressors, le plie en 2 et le rteplaces pour que la première pliure soit bien alignée avec le PO et en face tu as la position qu'il devrait viser.

Tu ajoutes un bout de papier et par mesure tu as la profondeur par rapport au bord du tube.



Une fois que tu as ta marque tu installes ta caméra et tu vérifies si ça vise bien.

Si ça vise pas bien tu regles le PO avec les paires de vis de l'embase.



Comme les pièces du PO sont fabriquées à la machine, il y'a peu de chances qu'il ne soit pas perpendiculaire à sa propre base, c'est pour ça que je te conseillais de dévisser les poussantes et de visser les tirantes pour que la base du tube appuie bien sur son socle.

C'est pour ça que je te conseillais de dévisser les poussantes et revisser les tirantes : ça devrait suffir à ramener le tube perpendiculaire sans même avoir à vérifier.



Bon ciel

[0bey]

Il y a 4 heures, Leimury a dit :

J'ai lu que tu avais inversé le ressort, démonter le secondaire ne t'a posé aucun problème et tu es dans une démarche d'optimisation de ton tube.

En effet, c'est l'idée, le secondaire, n'ayant pas trop eu le choix j'ai du apprendre à le démonter et le régler (plus ou moins bien :D) mais je suis en terrain connu

Il y a 4 heures, Leimury a dit :

Comme les pièces du PO sont fabriquées à la machine, il y'a peu de chances qu'il ne soit pas perpendiculaire à sa propre base, c'est pour ça que je te conseillais de dévisser les poussantes et de visser les tirantes pour que la base du tube appuie bien sur son socle.

C'est pour ça que je te conseillais de dévisser les poussantes et revisser les tirantes : ça devrait suffir à ramener le tube perpendiculaire sans même avoir à vérifier.



Ok je saisi mieux ce que tu voulais dire au début

j'avais lu cette méthode mais j'ai peur de la précision de mise en oeuvre ^^'



Merci d'avoir pris le temps de détailler
