Montage newton 300mm sur monture dobson Flextube

Recommended Posts

Pour faire suite à ma présentation :

j'ouvre ce nouveau sujet.

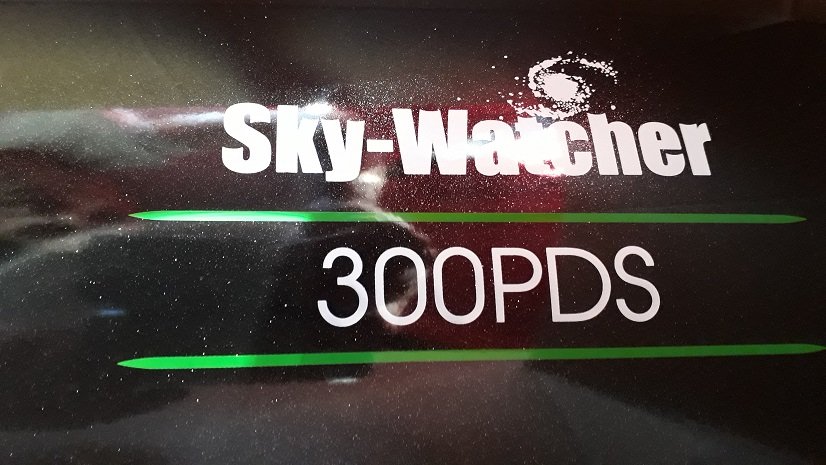

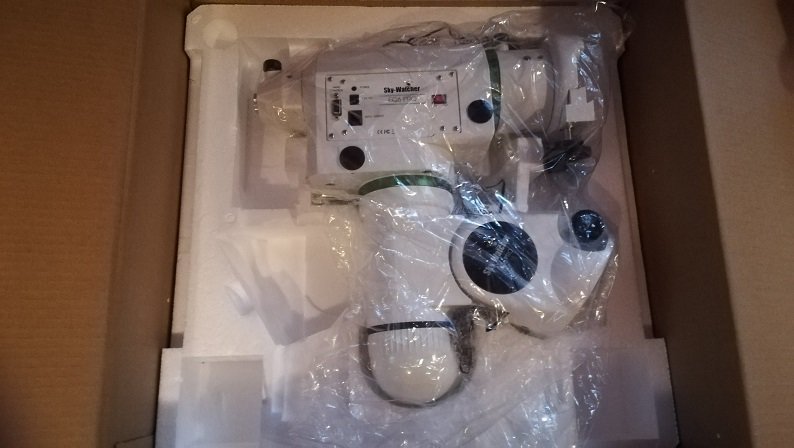

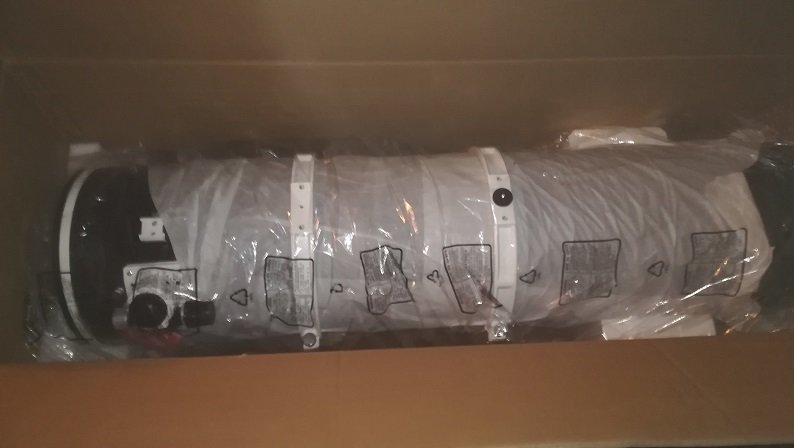

J'ai donc acheté récemment un Skywatcher 300PDS sur EQ6 absolument neuf (pas encore déballé) acheté à une personne qui a regretté tout de suite son achat quand il a découvert la taille de l'engin en ouvrant le carton (il ne devait pas connaitre la loi de rétractation pour tout achat internet).


073c1d58-d94d-11e9-95b3-59a49b90506f_r.jpg.c203dde4b1f74849363fa3181a4ea9fd.jpg20190919_173756_r.jpg.11df2c1d2c84fa95d3c8c341db0f3543.jpg



L'affaire fut excellente mais un 300mm sur une EQ6, c'est beaucoup trop....

D'ailleurs les 2 contre-poids fournis d'origine ne permettent même pas un équilibrage correct....

J'en ai acheté 2 supplémentaires mais je ne souhaite pas surchargé cette monture que je dédierais plutôt à l'astrophoto avec un setup plus léger.

Je n'ai donc pas encore utilisé ce tube et réfléchi à une solution dobson plus adapté à la taille du tube.

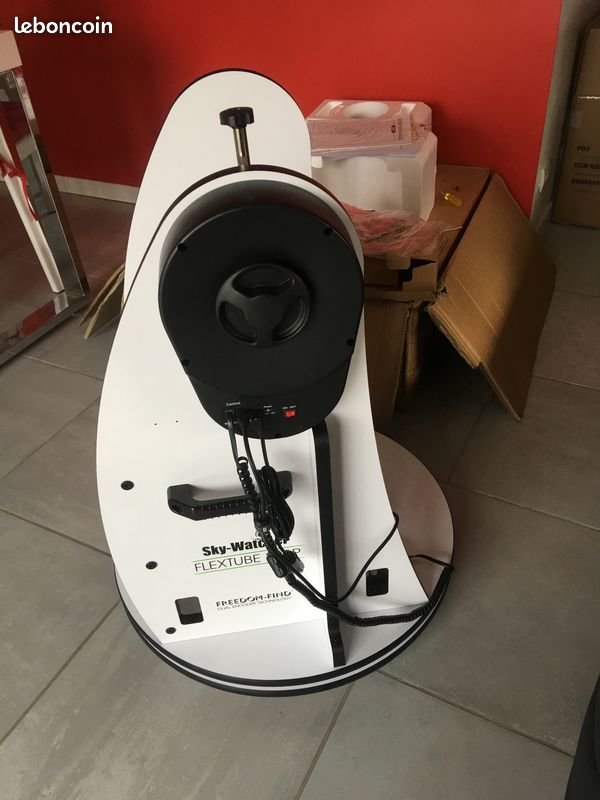

Toujours en parcours les PA, j'ai trouvé une monture Flextube Goto 300P, mon idée est donc de monter mon tube sur cette monture.



47946c950a18f137b53769b1689300b88c9c4429.thumb.jpg.d37da9529a21d4e9e246624c7d0984de.jpg





Malheureusement, les fixations ne sont pas compatibles, il me manque 2 pièces spécifiques aux flextubes pour pouvoir adapter mon 300PDS dessus.

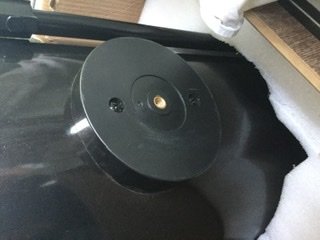

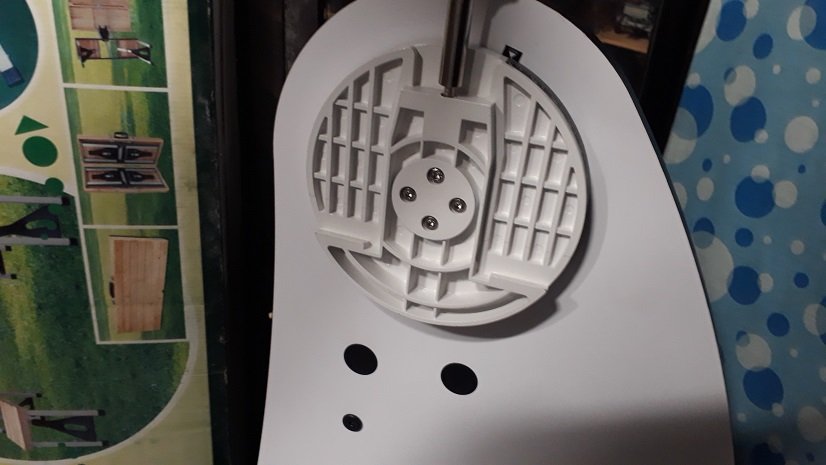

Coté monture, j'ai ce genre de fixation :

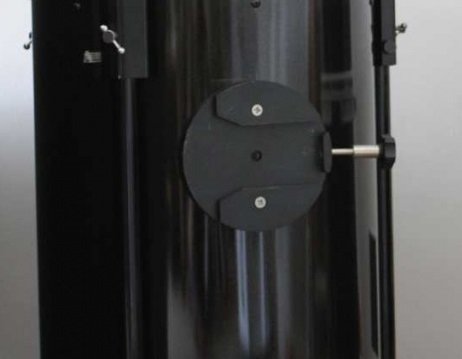

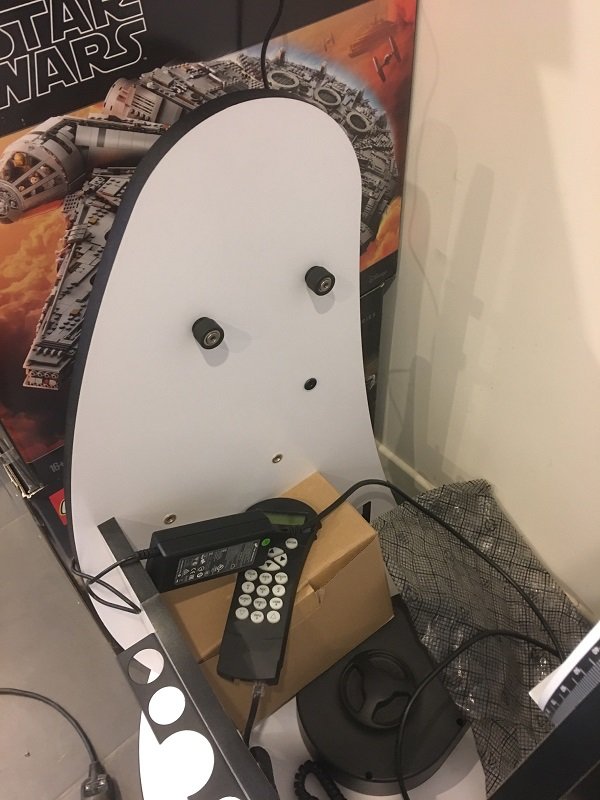

Et coté tube je devrais avoir ça :








J'ai contacté OO et Pierro la semaine dernière pour savoir si la pièce était disponible mais je n'ai pas de réponse à ce jour.



J'envisage donc de fabriquer les 2 pièces qui me manquent.

C'est là que je sollicite votre aide car d'un coté, je peux déduire la forme par mesure de la partie mâle, mais de l'autre coté j'aurais besoin de la dimension du cylindre qui repose sur les 2 petits roulements.



Si quelqu'un parmi vous possède cette monture, peut-il me faire quelques prises de cotes ?



Un grand merci d'avance,

Florian







Edited by flo_bourges
erreur de photos

Share this post


Link to post
Share on other sites

Salut Florian,

Merci pour ta sollicitation mais n'ayant plus le tube je ne pourrai t'aider.
Ce que je peux te dire c'est qu'il faudra percer le tube pour que cela soit bien rigide!
Pas impossible mais il faudra être bon bricoleur et être sûr de soit pour les perçages.
PS: ta première photo montre une monture EQ6

Share this post


Link to post
Share on other sites

Merci Projectsoft,



effectivement, je pense percer le tube, comme le sont les tubes Flextube, c'est pourquoi il me faudrait un relevé précis de cotes...

Sinon, j'imagine une solution en réutilisant les colliers du tube mais c'est plus compliqué, je suis en train de faire un modèle 3D de l'ensemble pour ne pas me planter.




PS : Oui, c'est l'EQ6 que j'ai acheté avec le 300mm mais que je trouve trop juste pour le poids du tube. Plus tard, j'y monterais un 200/800 pour de l'astrophoto...-

Share this post


Link to post
Share on other sites

j'ai un 400 xxg orion je pense que la pièce est proche je regarderai l'écartement des 2 roulements et je te donnerai la dimension du tourillon max ce week-end si ce n'est pas trop tard

Share this post


Link to post
Share on other sites

Merci Gordini (Amédée ??),

ce n'est pas trop tard du tout, je n'ai encore rien lancé en fabrication.

Effectivement, il me semble que les séries XX et XT d'orion sont fabriquées par Synta (donc Skywatcher), ce sont probablement les même fixations que les flextubes.

Mais j'ai peur que le 400mm ait des fixations plus grandes que le 300mm....

Je suis malgré tout grandement intéressé par tes mesures.



Merci d'avance





Share this post


Link to post
Share on other sites

En effet très intelligent de voir la solution par anneaux comme ça en cas de revente pas de tube percé! Et donc moins de perte d'argent

Share this post


Link to post
Share on other sites

J'avance doucement sur mon projet.

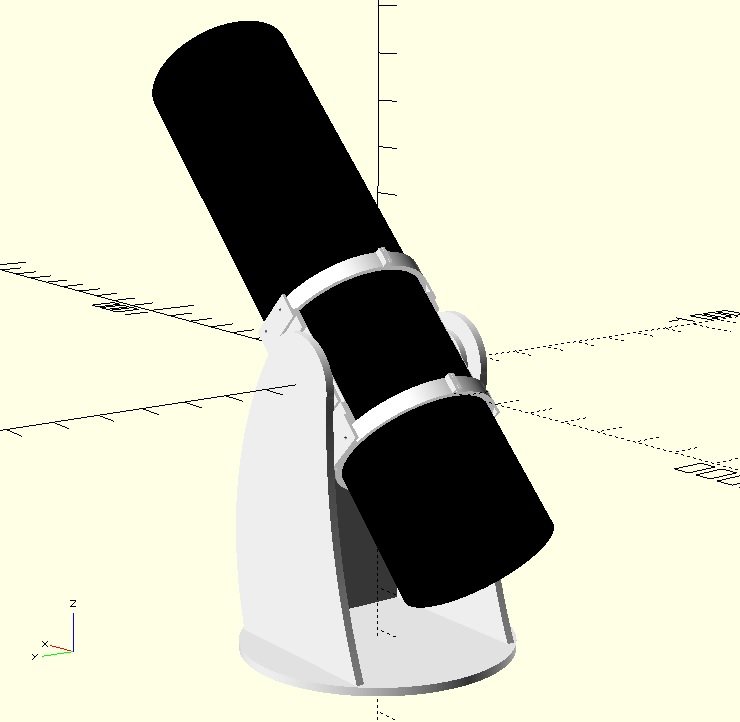

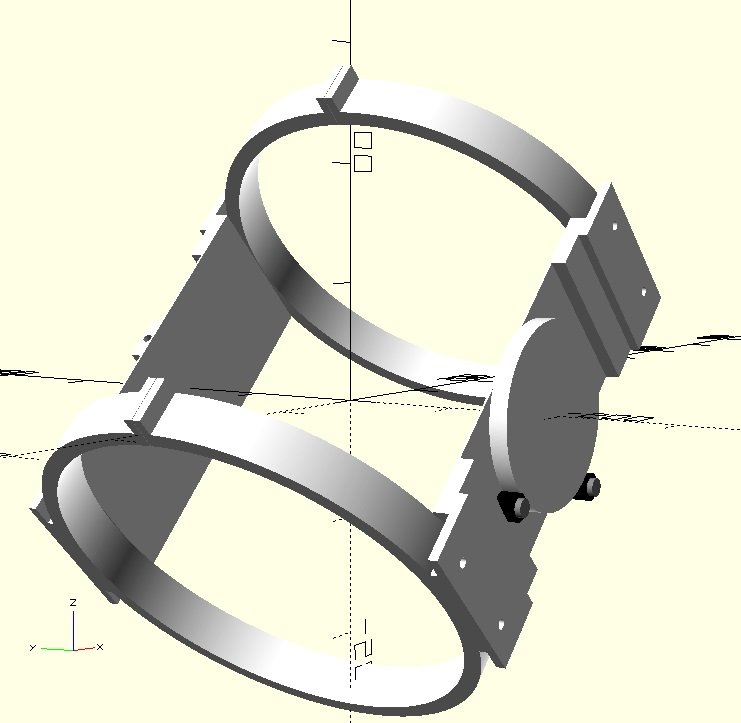

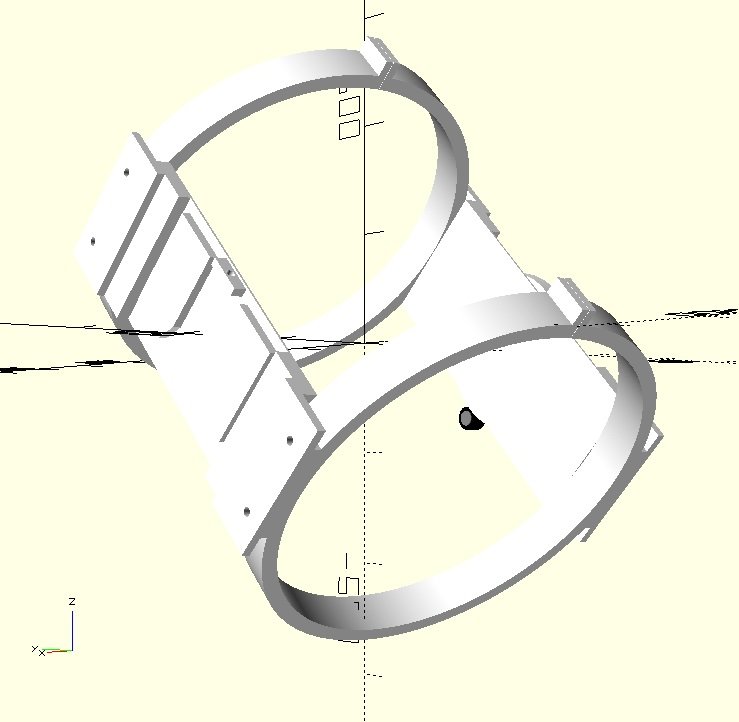

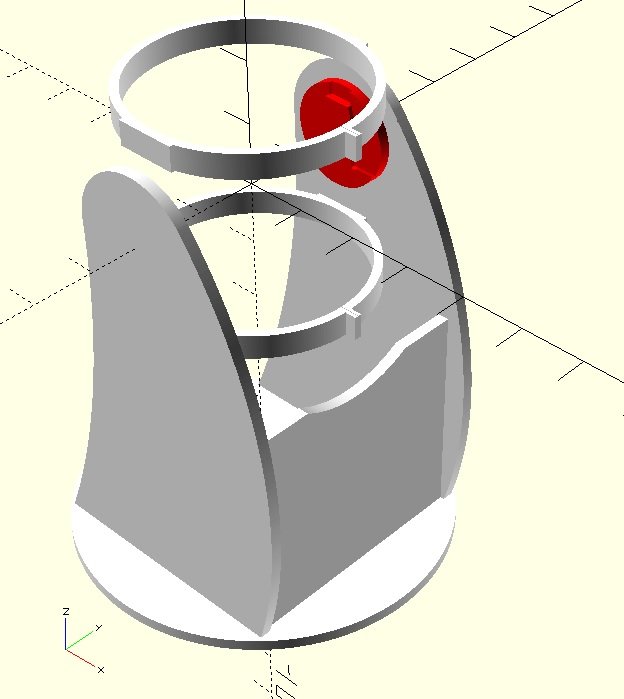

Je commence à avoir une CAO qui tient la route, j'envisage des pièces en mécano-soudé et j’essaie de faire avec ce que j'ai en stock (fer plat de 8X60, plat de 12X50 et tôle de 2 mm).

Il me manque le rond de 152mm qui repose sur les roulettes coté droit (si quelqu'un pouvait me confirmer cette valeur que j'ai déterminée de façon empirique), j'ai fait un devis pour faire ce rond en découpe laser dans de la tôle de 15mm (une 60aine d'euro HT).



Quelques photos :














Edited by flo_bourges

Share this post


Link to post
Share on other sites

je vois que j'ai affaire à un connaisseur, oui c'est un hommage a amédé j'ai roulé 10 ans en renault 8s.



Je viens de te prendre les cotes. Les tourillons font 20 cm et repose sur 2 roulements de 2 cm de diametre et écarté de 15 cm. Si ce ne sont pas les mêmes cotes pour tes roulements sur la monture une petite règle de trois et ça devrait le faire :)

Share this post


Link to post
Share on other sites

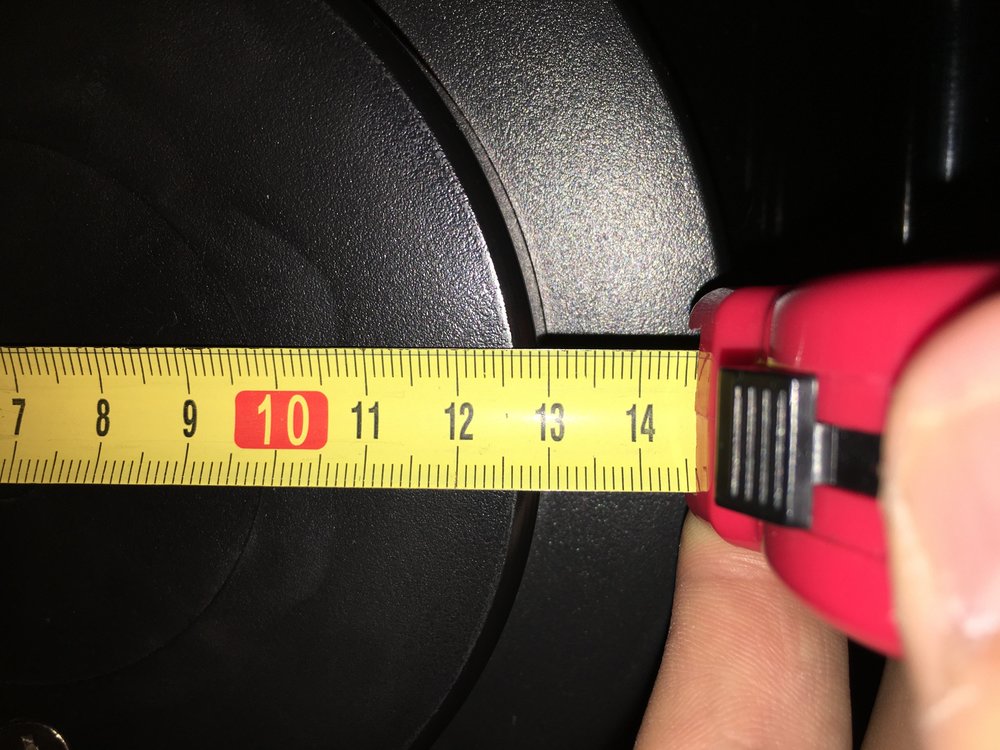

Bonjour, j ai mesuré , sur mon flextube 305,le diamètre est 145mm.

et pour être sur de parler même monture: les 2 roulements font 22 de diamètre et écartes de 120


Edited by Zen83

Share this post


Link to post
Share on other sites
Il y a 8 heures, gordini a dit :

je vois que j'ai affaire à un connaisseur, oui c'est un hommage a amédé j'ai roulé 10 ans en renault 8s.



Je viens de te prendre les cotes. Les tourillons font 20 cm et repose sur 2 roulements de 2 cm de diametre et écarté de 15 cm. Si ce ne sont pas les mêmes cotes pour tes roulements sur la monture une petite règle de trois et ça devrait le faire :)



Merci d'avoir pris ces mesures Gordini !!!

Ah, la 8S avec la calandre 4 phares..... Je paris quelle était jaune 😉



Il y a 5 heures, Zen83 a dit :

Bonjour, j ai mesuré , sur mon flextube 305,le diamètre est 145mm.

et pour être sur de parler même monture: les 2 roulements font 22 de diamètre et écartes de 120

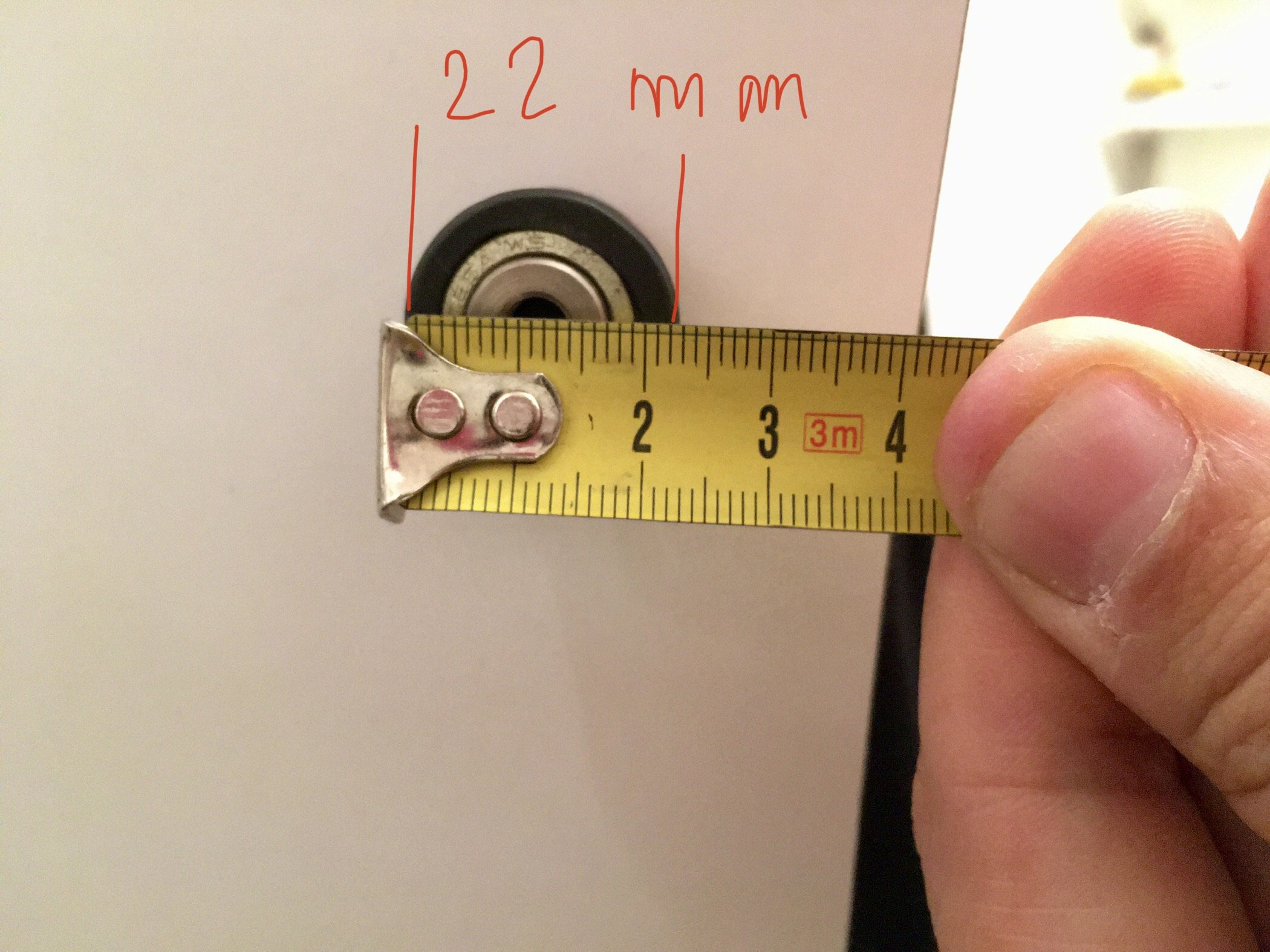

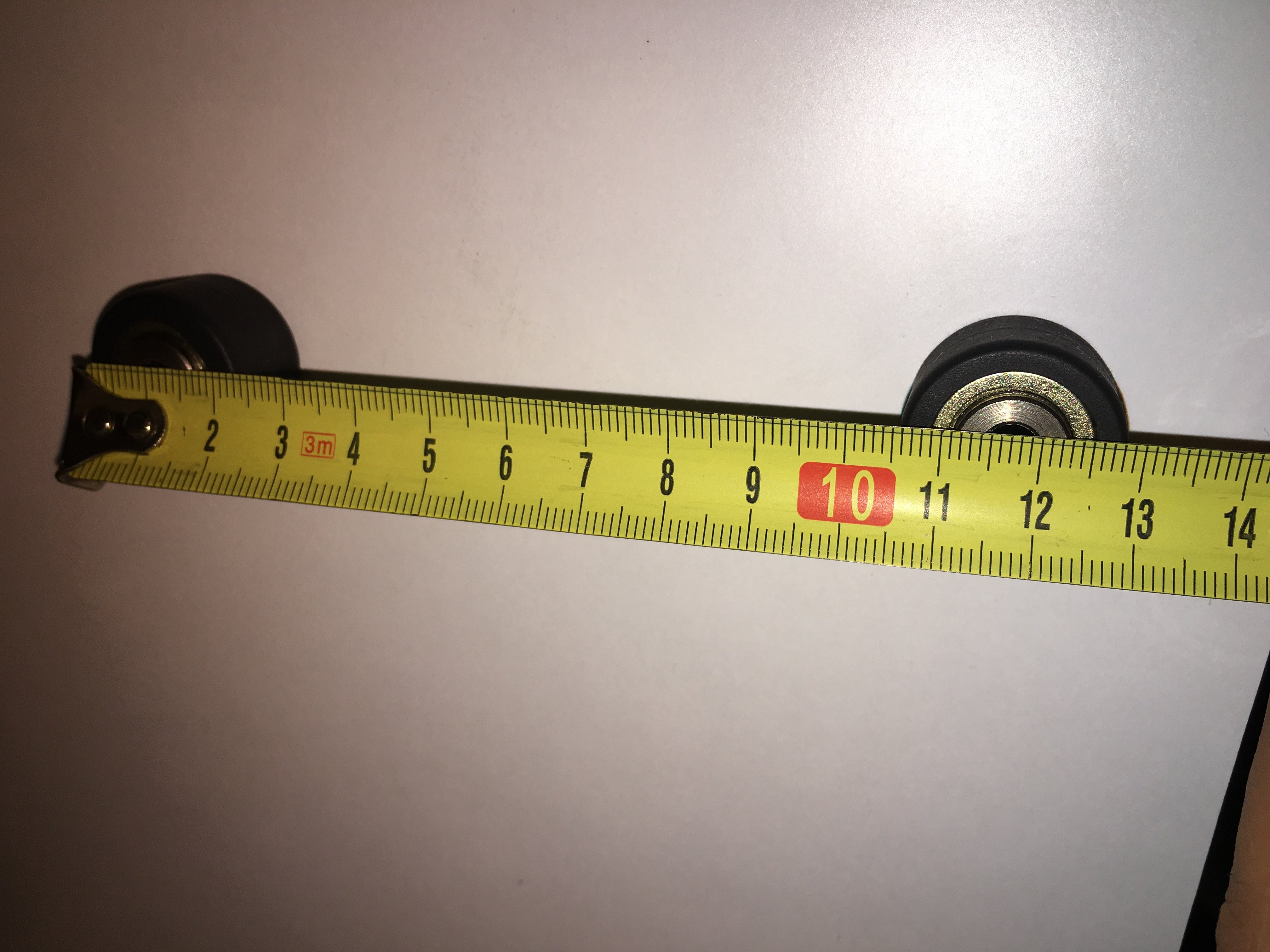

Merci Zen83, je viens de vérifier sur ma monture, les roulements font 22 de diamètre et écartés de 120  😀



C'est parfait, tu m'as donné la mesure qu'il me manquait !!!!!



PS : Oops, en fait ils font 23mm, pas 22mm, tu peux vérifier s'il te plait ?? Tu as un pied à coulisse pour la mesure? car c'est pas facile d'être précis...

Merci d'avance

Share this post


Link to post
Share on other sites

📏 Autant pour moi : confirmé au pied à coulisse à 23mm😁, écartement peut etre en dessous de 120. Mais l'essentiel : le rond est confirmé à 145 au pied à coulisse !

Edited by Zen83

Share this post


Link to post
Share on other sites

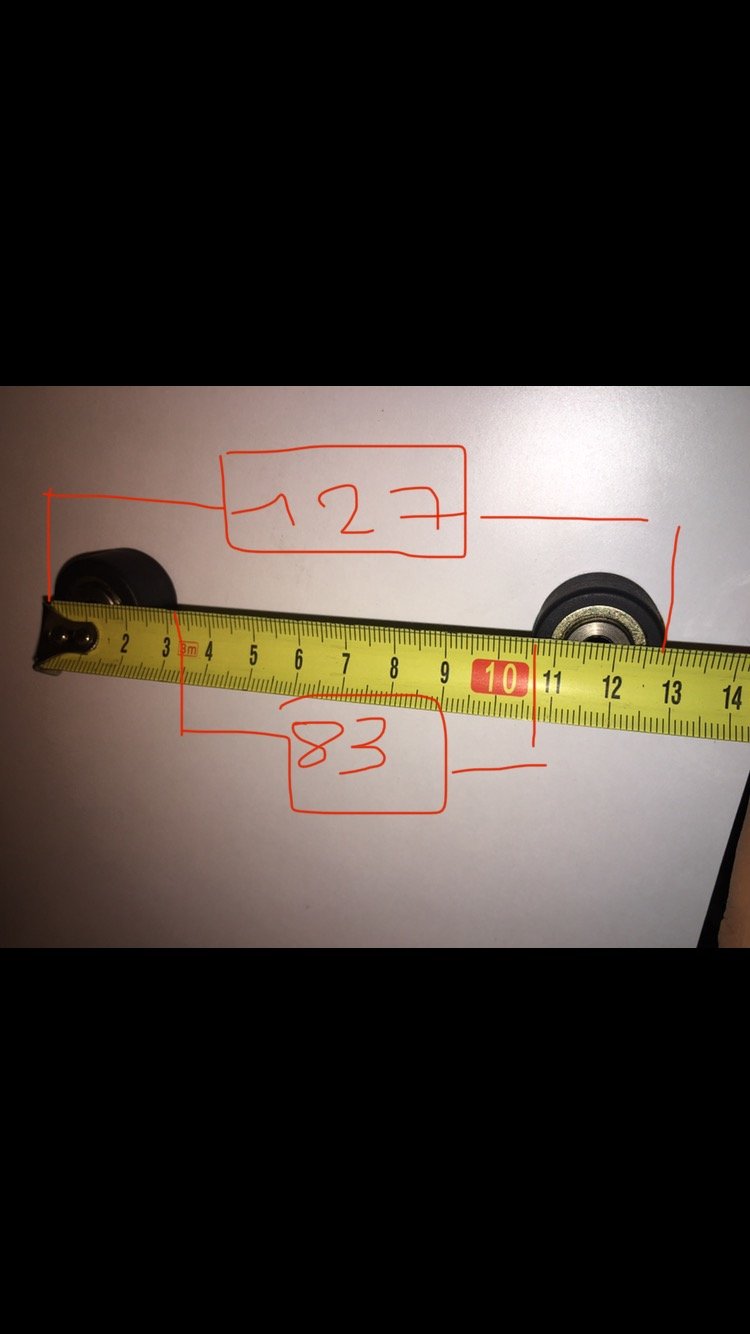

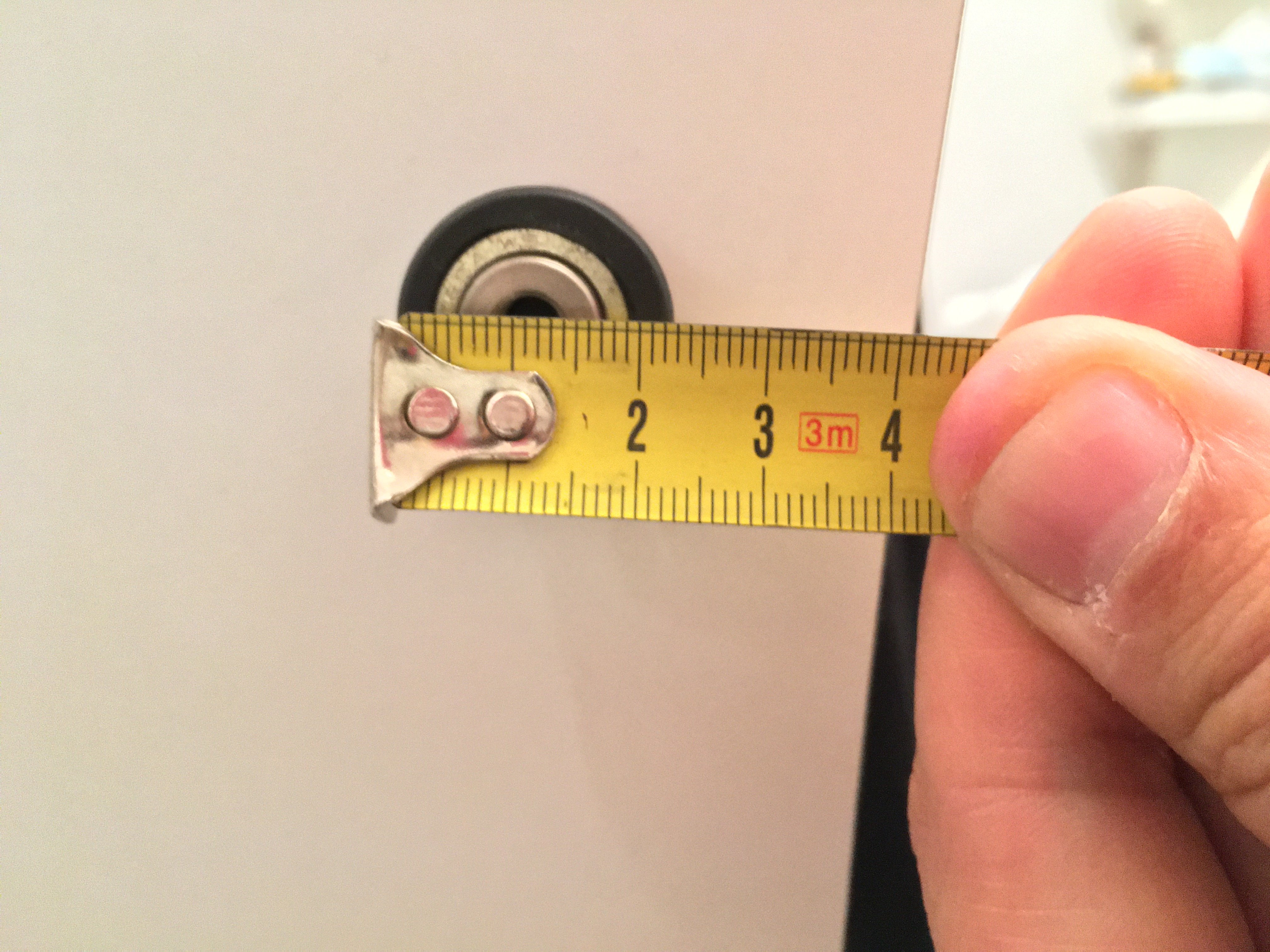

D'après les photos, les rouleents font 23 mm et l'entraxe est de 106 mm !



On peut connaitre le diamètre en prenant la hauteur de l'axe de l'autre coté et le reporter sur le coté roulement. La distance de l'axe au roulement est le rayon, x2 = diamètre ...

Share this post


Link to post
Share on other sites
Il y a 10 heures, Mjojo a dit :

Je penses que les dimensions entre 254 et 300mm les différences doivent être assez proche

@flo_bourgespossede un rocker de 305. Les rockers des 254 et 305 différent significativement en terme de dimension...

Share this post


Link to post
Share on other sites

A l achat jaune apres bleu metal alpine avec 2, 3 modif moteur :)



il y a une bague en caoutchouc sur mes roulements moi j'ai mesuré en enlevant la bague

Share this post


Link to post
Share on other sites



:merci:



Un très grand merci à tous pour votre aide, je ne m'attendais pas à autant de participation !!!!



J'ai intégré la mesure de Zen83 à mon modèle 3D, et après quelques ajustements, ça colle :banana:



Y'a plus qu'à lancer la fab, probablement pendant les vacances de noël.



Share this post


Link to post
Share on other sites

Bonjour à tous,

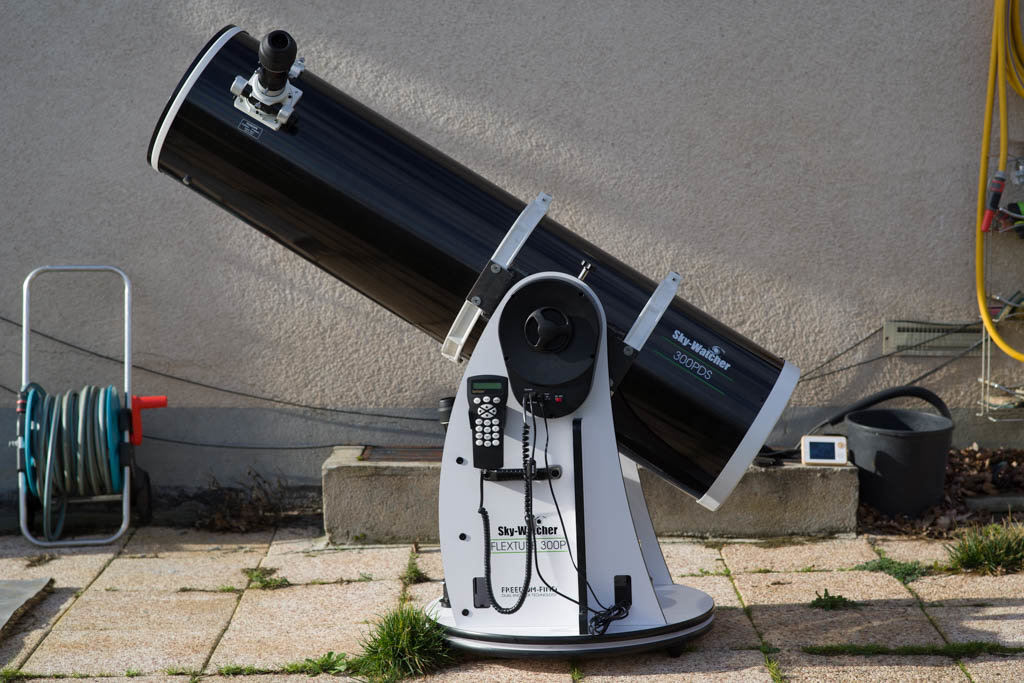

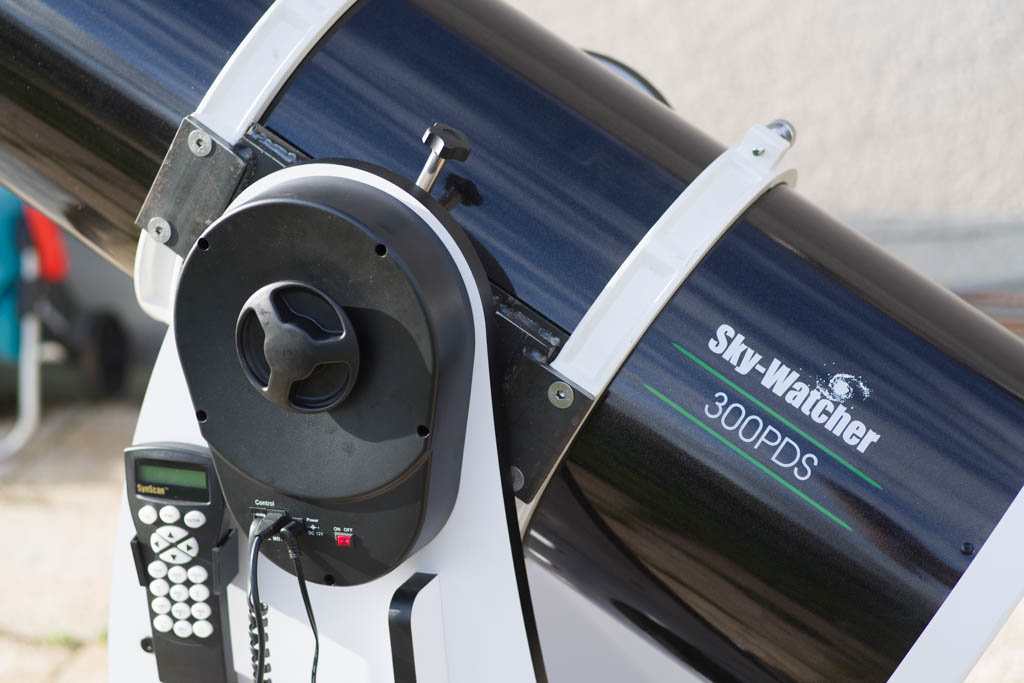

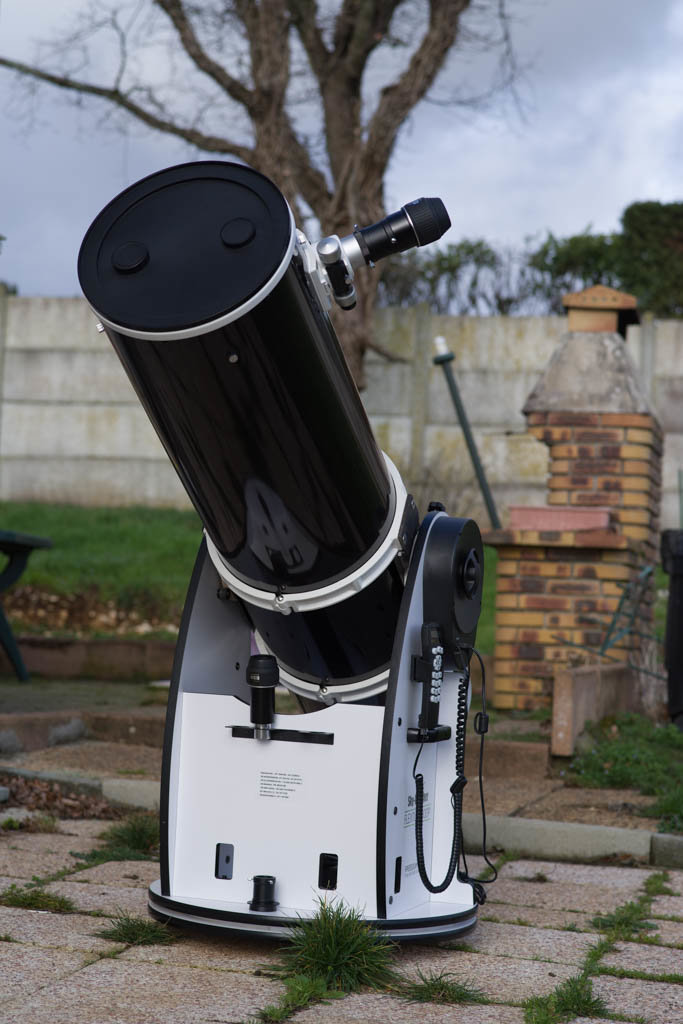

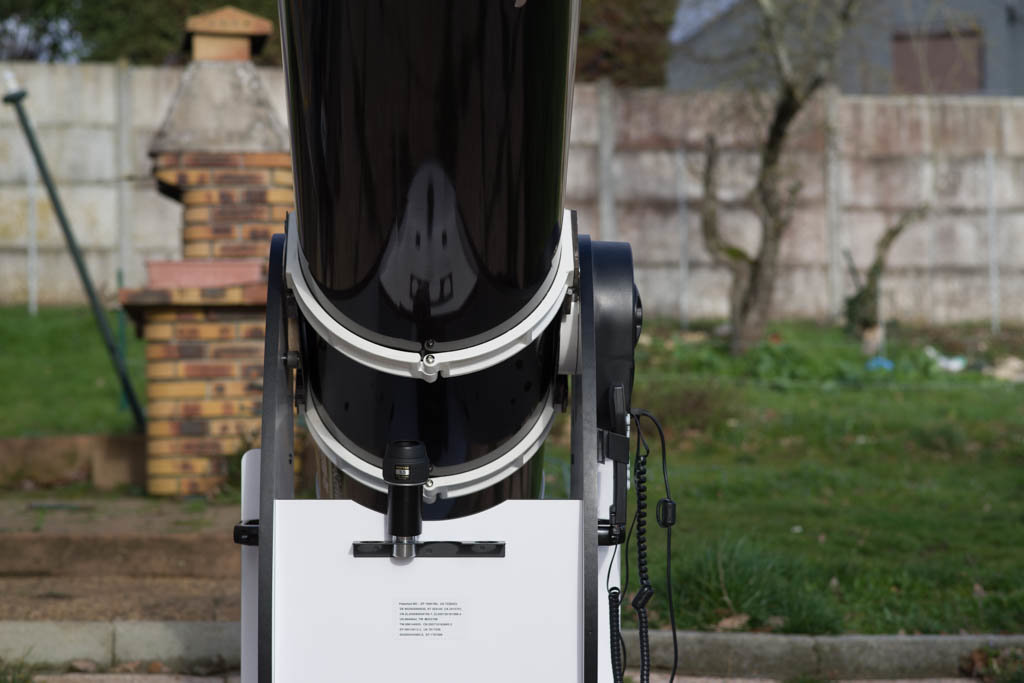

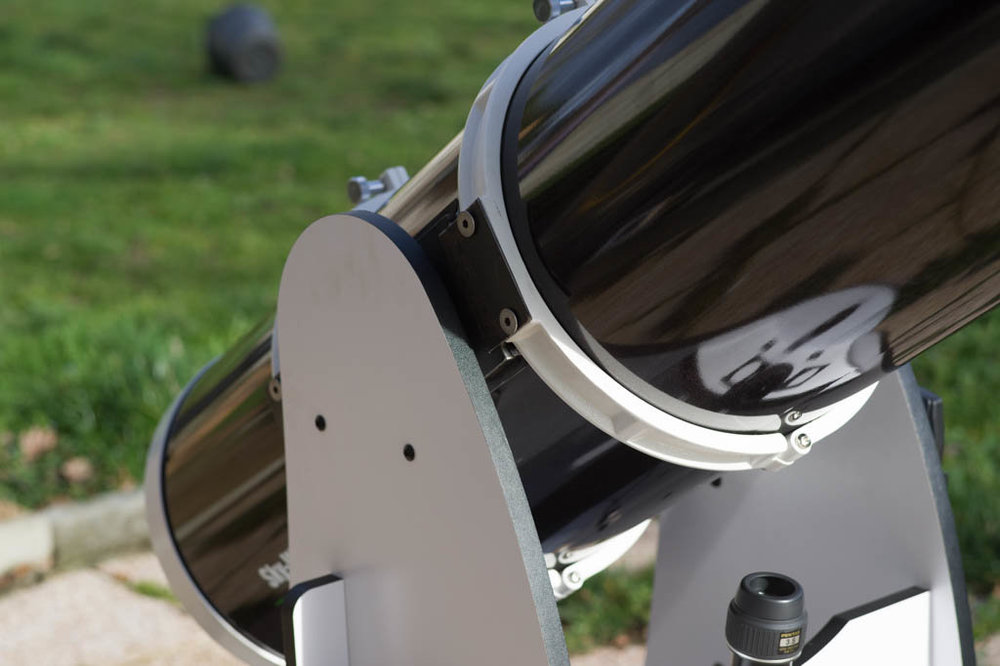

j'ai enfin terminé mon montage, enfin quasiment, il me reste à peindre les pièces que j'ai fabriquées :






















Je suis assez satisfait du résultat, le montage est plutôt rigide et les mouvements sont fluides.

Plus qu'à attendre le retour du beau temps pour les premiers essais.

Un grand merci à tous pour votre aide !!!

  • J'aime 1
  • Merci / Quelle qualité! 1

Share this post


Link to post
Share on other sites

Bravo!!

De plus l'intérêt des anneaux est de pouvoir translater le tube pour l'équilibre et surtout surtout de pouvoir le faire pivoter pour avoir toujours le PO positionné idéalement, et ce quelle que soit l'inclinaison du tube (petit défaut de la monture classique sans anneaux).

Chris

Edited by chris29
